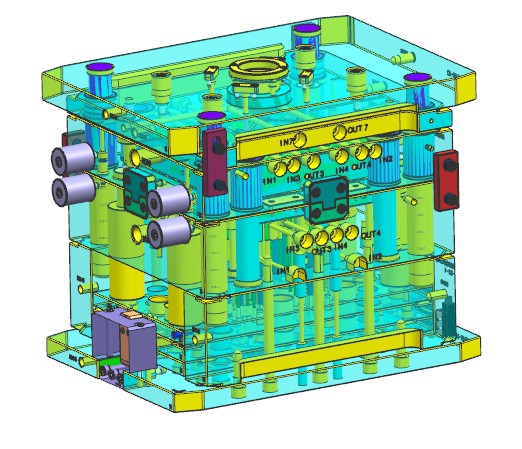

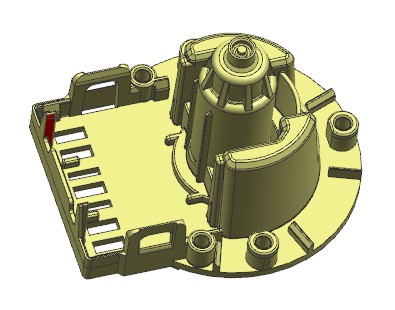

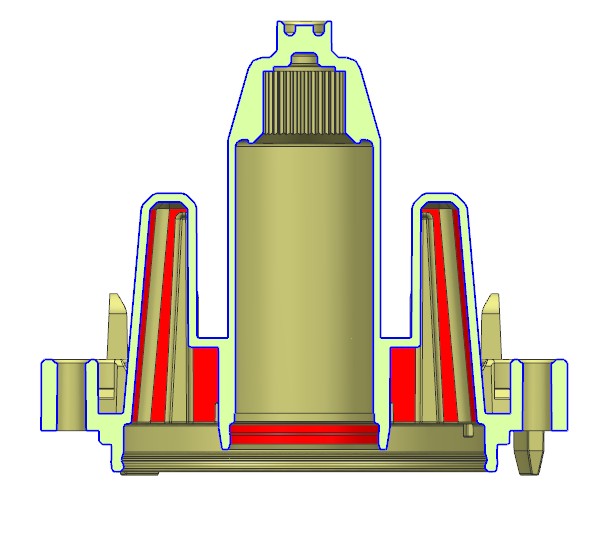

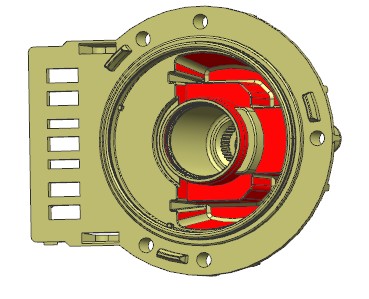

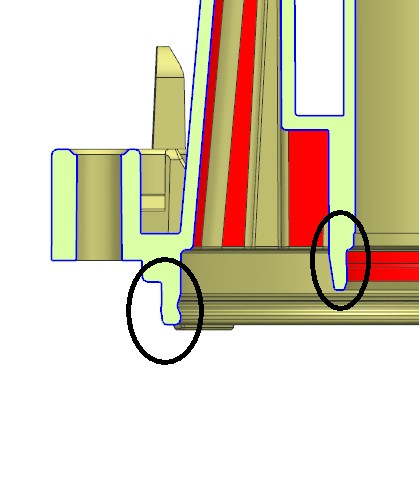

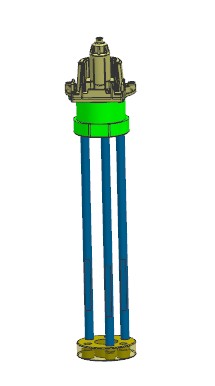

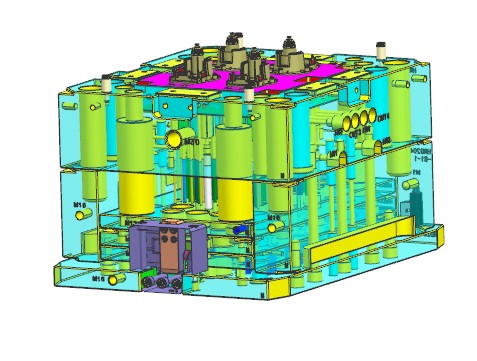

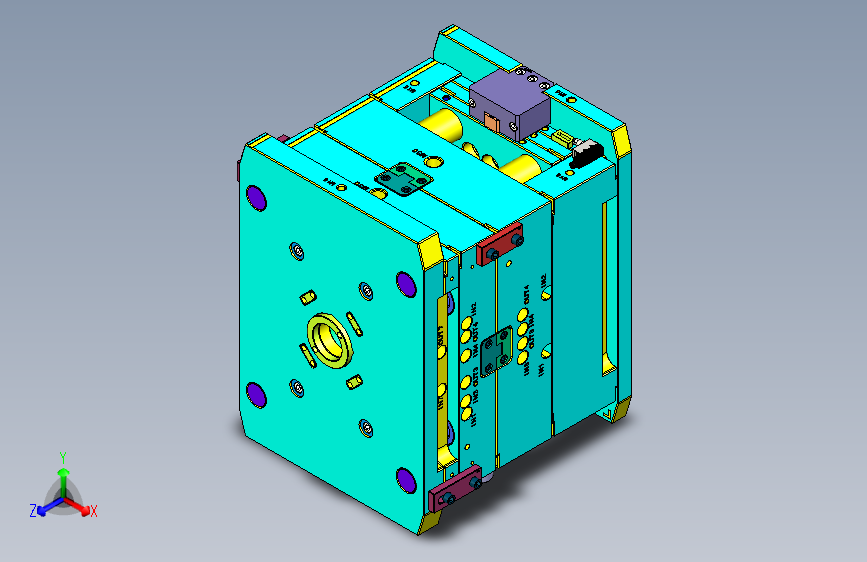

洗衣机法兰注塑模具。产品有3处倒扣，均使用强制脱模。其中大圆内侧倒扣脱模需要变形空间，因此模具设计了两次顶出机构。现将产品与内芯一起顶出，使大圆外侧倒扣脱离模具束缚，为大圆内侧的强脱留出变形空间，再将产品与内芯顶出脱离。
洗衣机法兰注塑模具
图纸描述
洗衣机法兰注塑模具。产品有3处倒扣，均使用强制脱模。其中大圆内侧倒扣脱模需要变形空间，因此模具设计了两次顶出机构。现将产品与内芯一起顶出，使大圆外侧倒扣脱离模具束缚，为大圆内侧的强脱留出变形空间，再将产品与内芯顶出脱离。
下载需要320金币
立即下载 收藏
图纸信息
作者
耿虐
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  S221846.stp | 86.48M |
