电机转子注塑模具
图纸描述

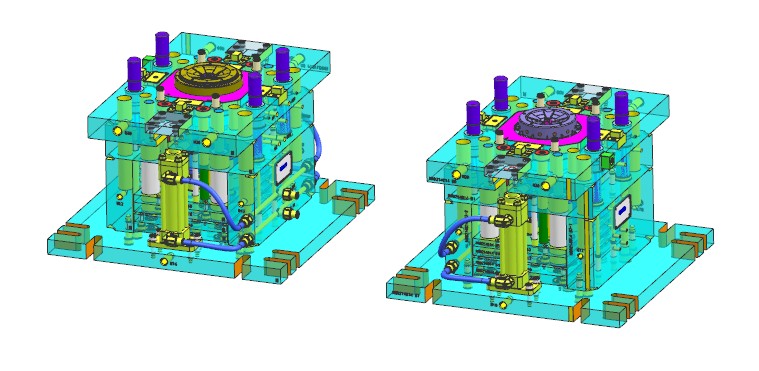

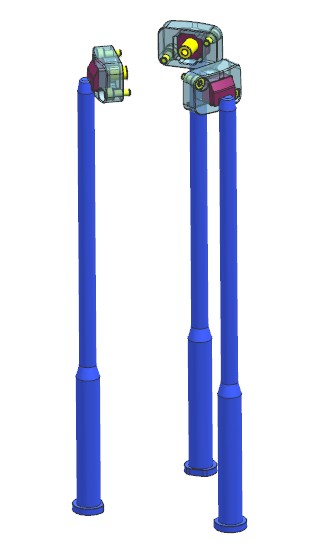

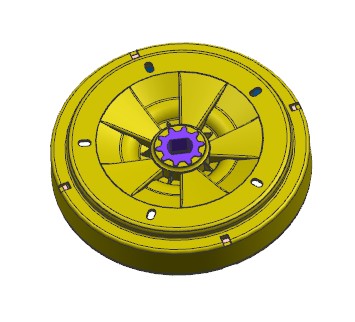

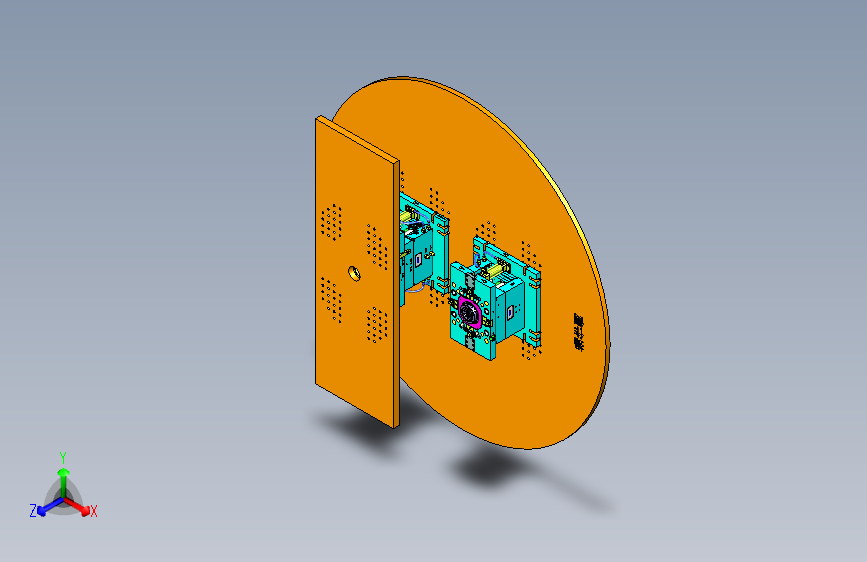

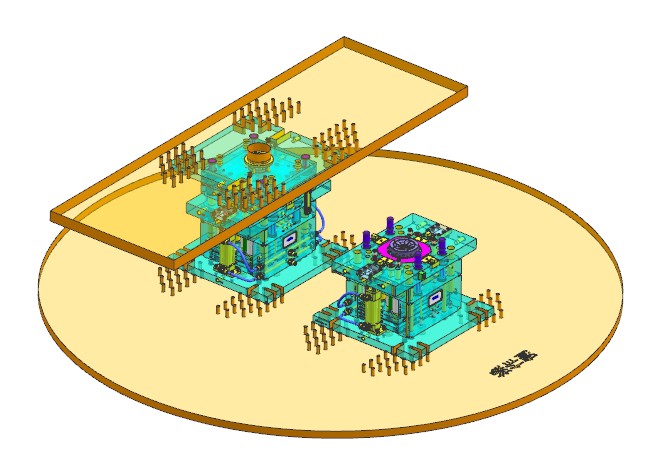

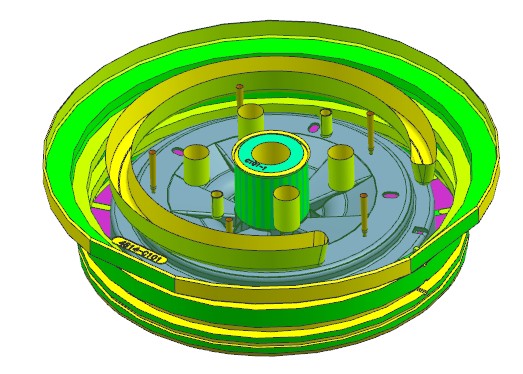

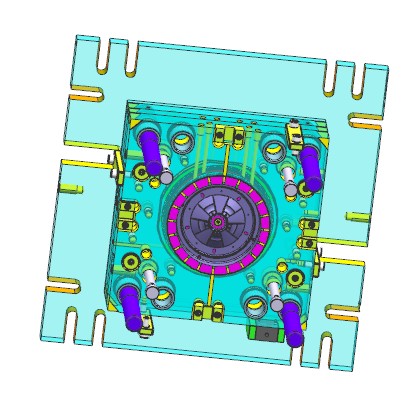

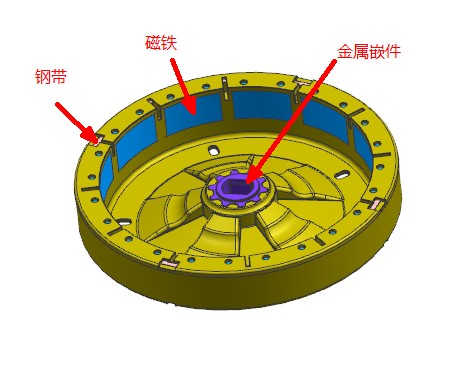

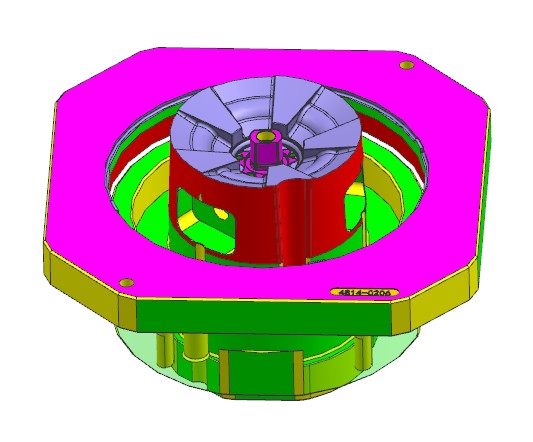

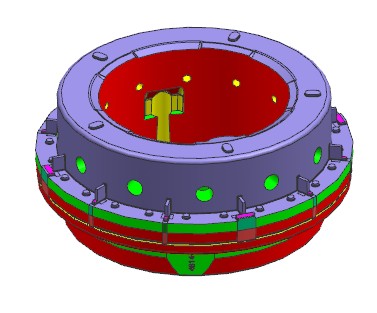

电机转子注塑模具。产品为电机内部转子部件，塑料件内包裹着钢带、磁铁和金属嵌件。因此需要4个活动型芯才能满足生产速度。当注塑机内正在注塑产品时，第二后模正在顶出产品，还有两个活动型芯在使用自动设备缠绕钢带和安装磁铁。活动型芯安装到模具内，需要有锁紧机构防止顶出产品时活动型芯移动。模具有两次顶出动作，第一次使用油缸+推板顶出产品，第二次机械顶出活动型芯。
下载需要500金币
立即下载 收藏
图纸信息
作者
家计
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD214814-TOP.stp | 66.59M |
