壳体注塑模具
图纸描述

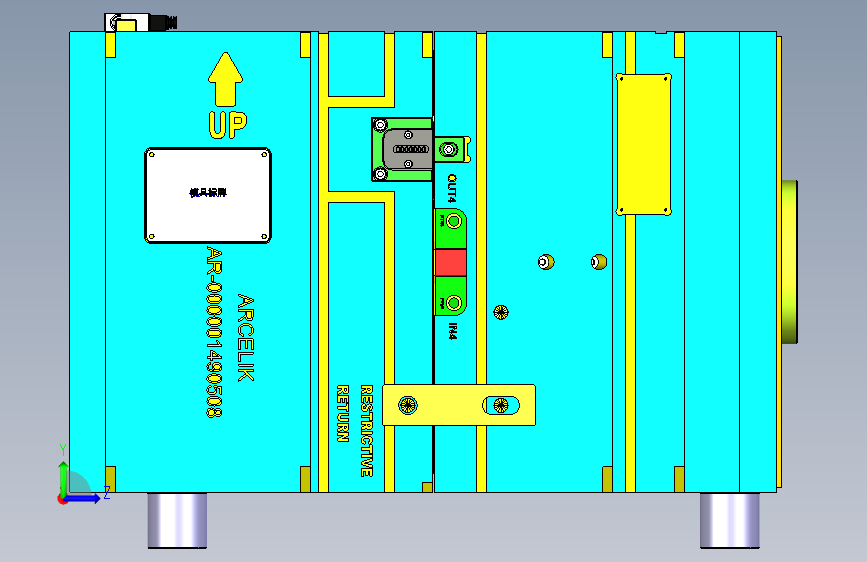

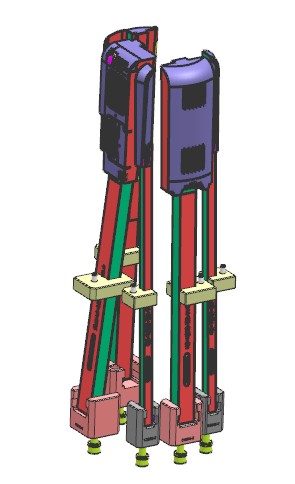

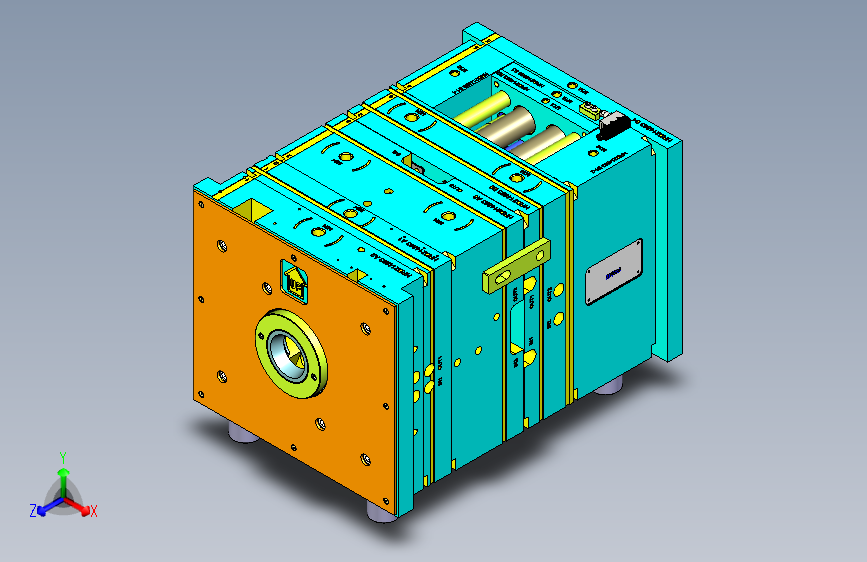

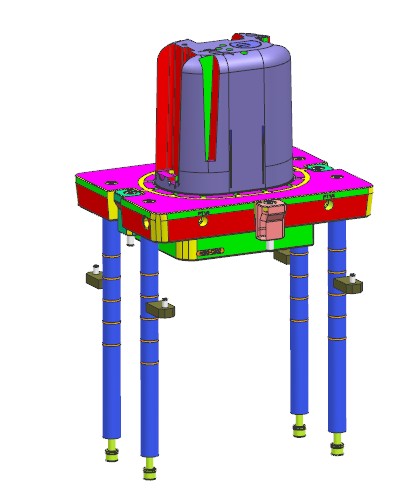

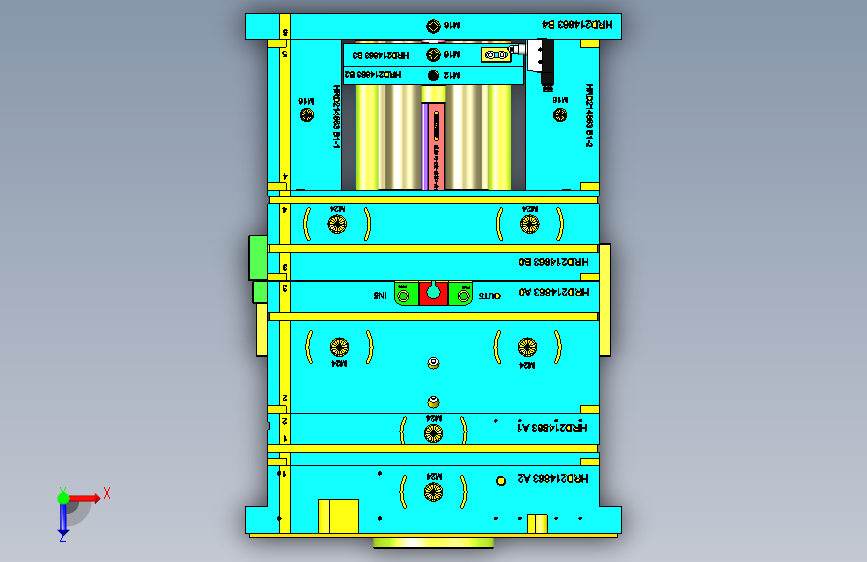

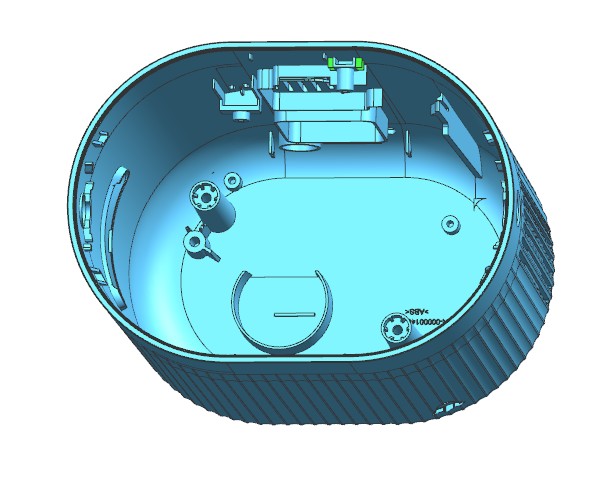

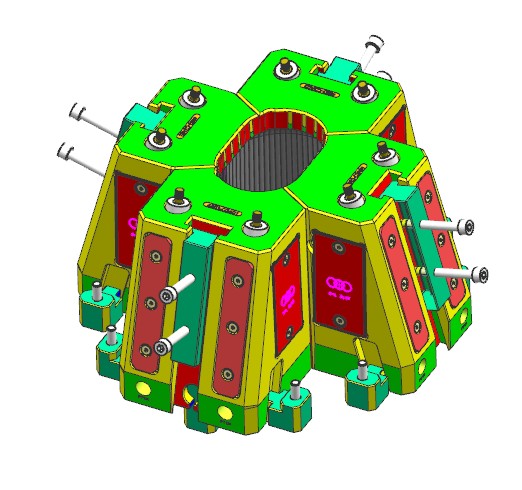

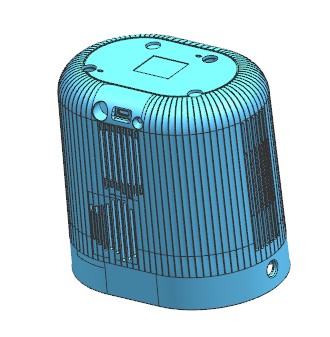

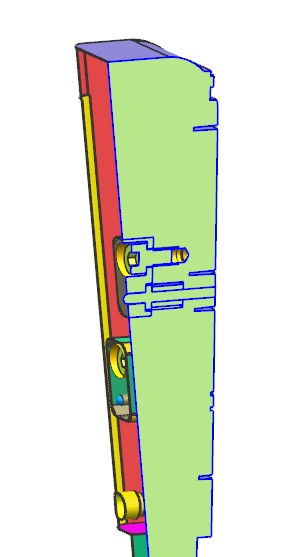

壳体注塑模具。产品外观面四面都有倒扣，需要设计四面滑块结构。因为后模需要设计推板顶出，所以首选前模滑块。为简化模具结构，采用弹块形式，弹簧提供动力，T型块提供导向。产品内部倒扣使用斜顶脱模，斜顶形状复杂且胶位较深，为防止产品粘斜顶，设计有反顶针结构，辅助产品脱离。
