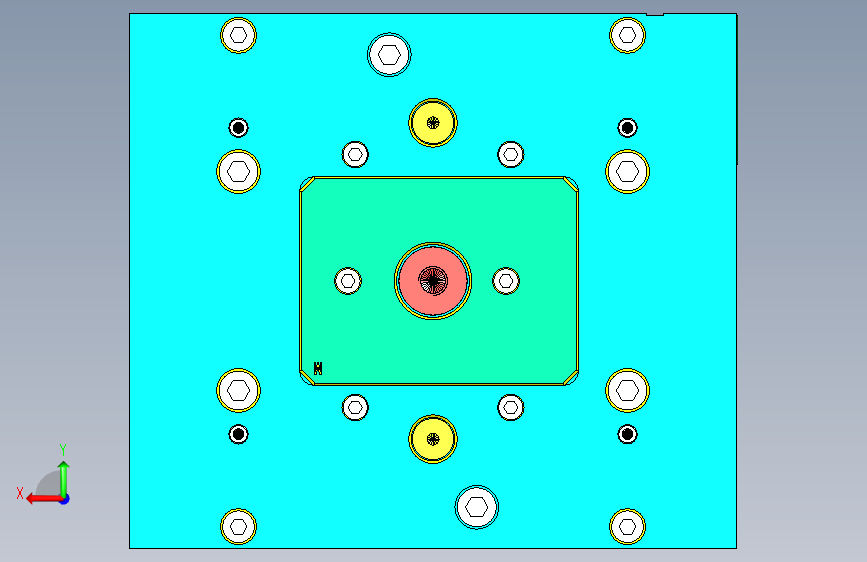

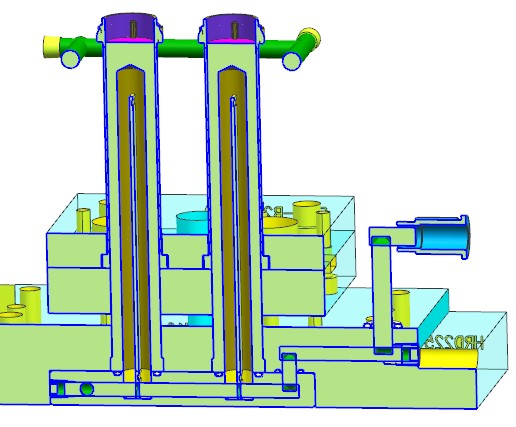

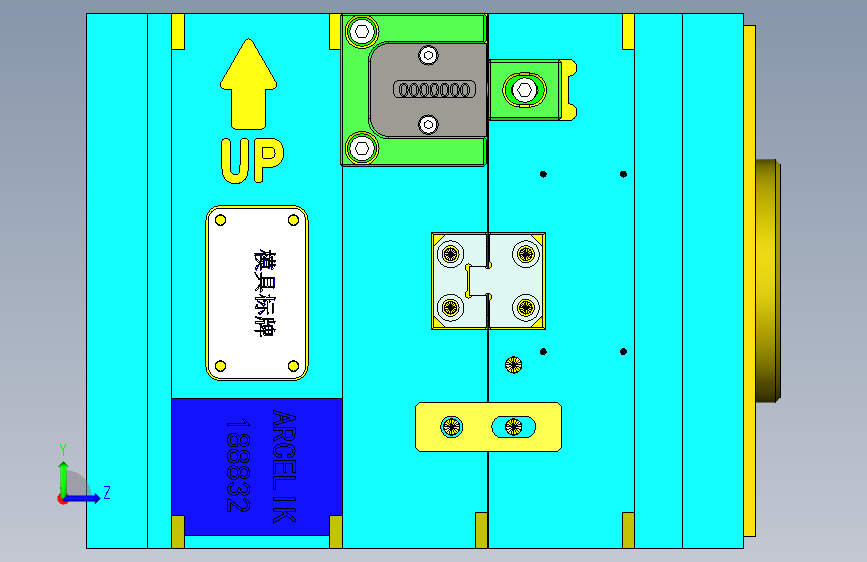

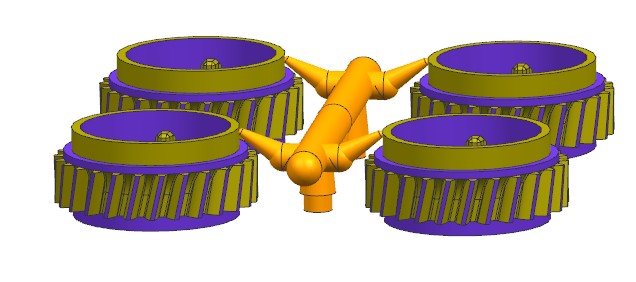

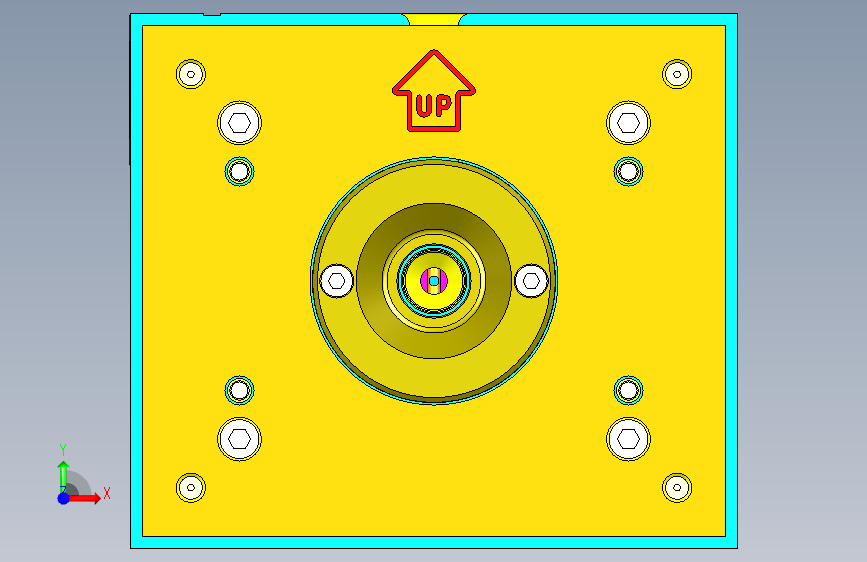

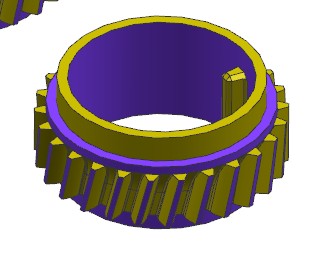

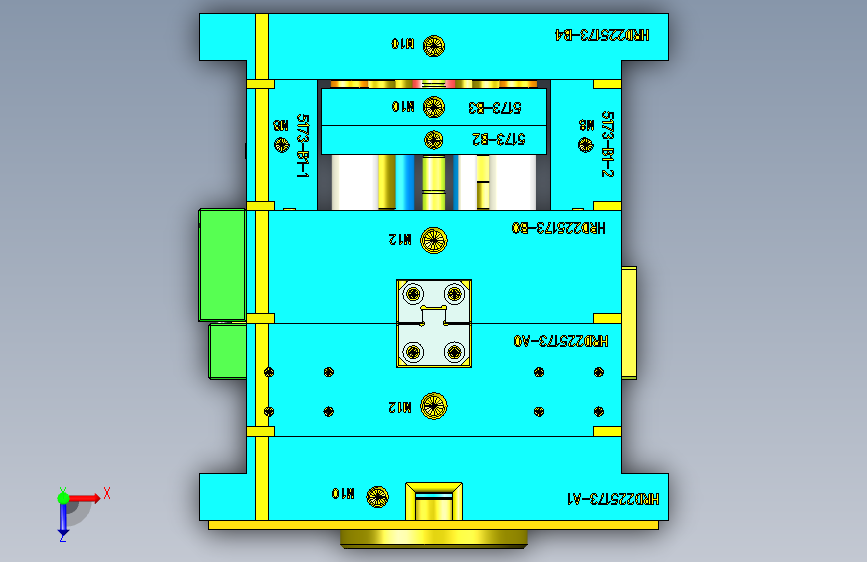

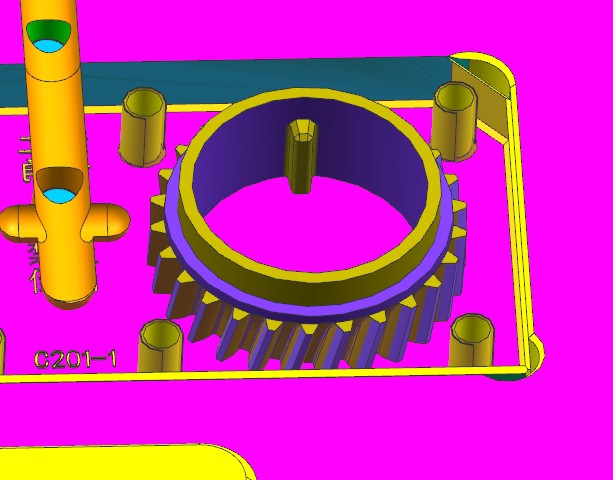

斜齿轮产品注塑模具。本产品外形很特别，是一个斜齿轮形状的传动结构件，传统的抽芯结构若滑块、斜顶均不能使用。经过多次的讨论和验证，决定利用产品本身的可旋转特性，让产品在顶出时自己转动脱倒扣，从而实现出模。其动作原理为：顶出时，大司筒推动产品，产品在周圈斜齿骨位的作用下产生轴向力，一边旋转一边脱离模具。为方便加工，将模仁上斜齿的部分单独取为镶件。

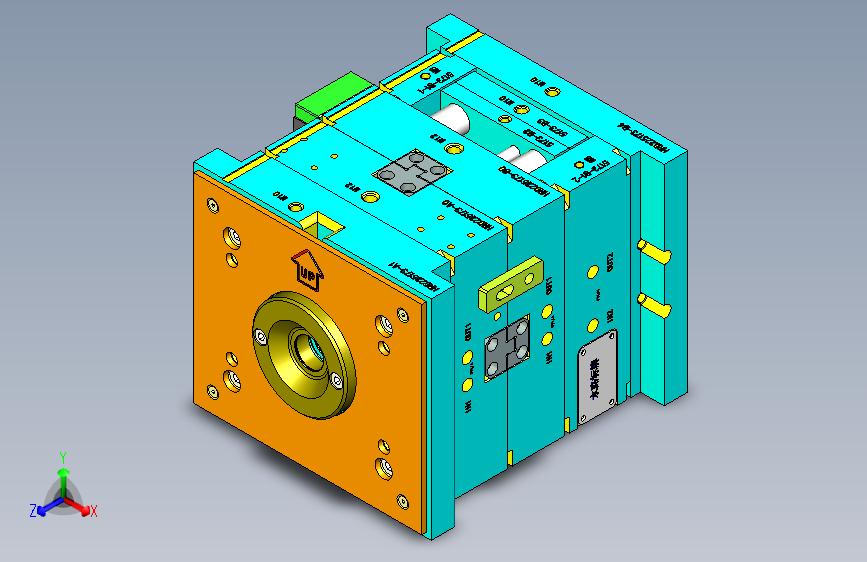

斜齿轮注塑模具
图纸描述
斜齿轮产品注塑模具。本产品外形很特别，是一个斜齿轮形状的传动结构件，传统的抽芯结构若滑块、斜顶均不能使用。经过多次的讨论和验证，决定利用产品本身的可旋转特性，让产品在顶出时自己转动脱倒扣，从而实现出模。其动作原理为：顶出时，大司筒推动产品，产品在周圈斜齿骨位的作用下产生轴向力，一边旋转一边脱离模具。为方便加工，将模仁上斜齿的部分单独取为镶件。
下载需要120金币
立即下载 收藏
图纸信息
作者
WX_202935
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD225173-TOP.stp | 23.57M |
