螺纹结构件注塑模具
图纸描述

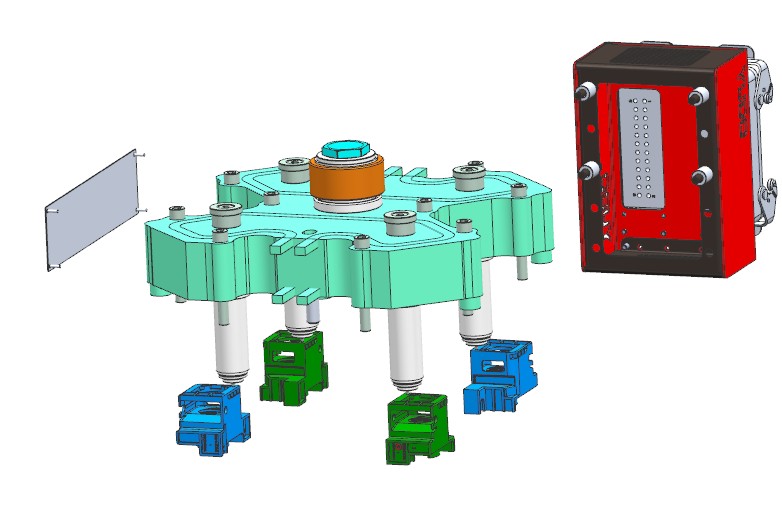

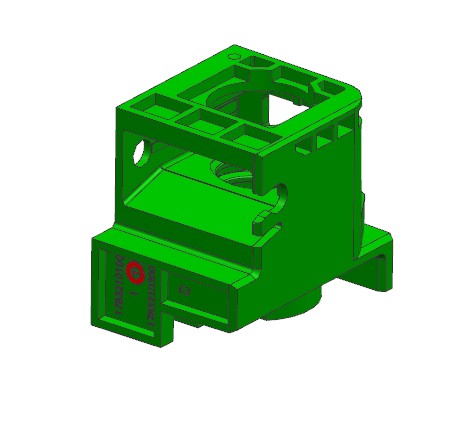

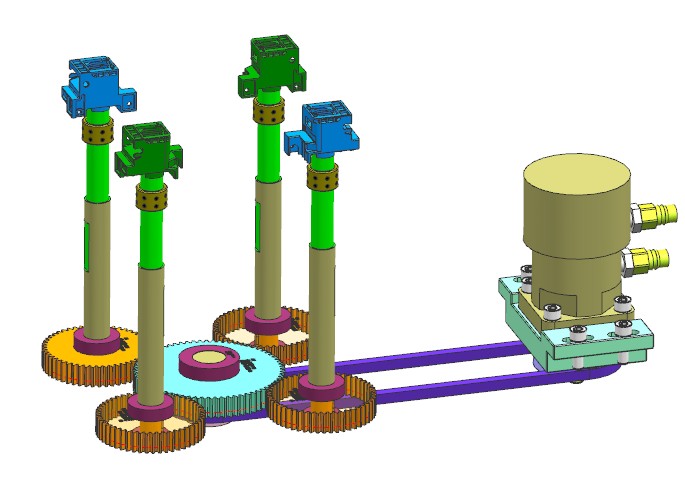

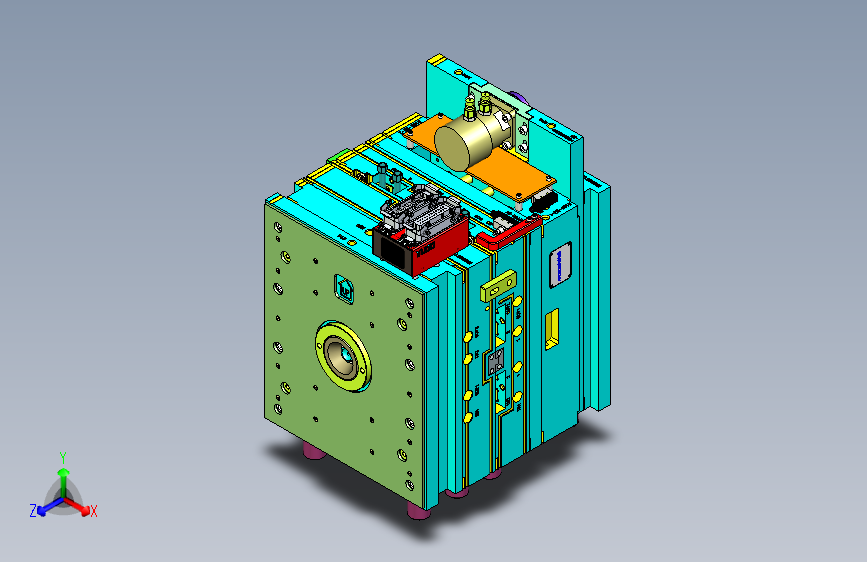

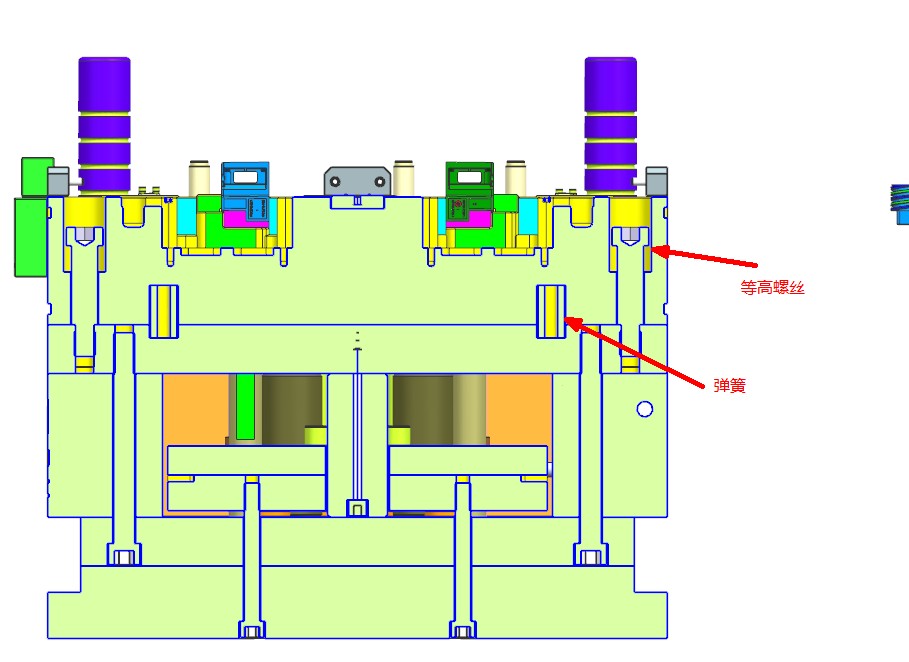

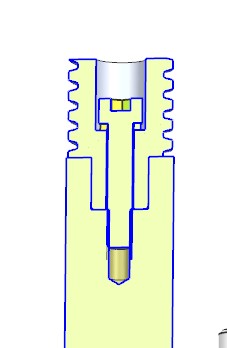

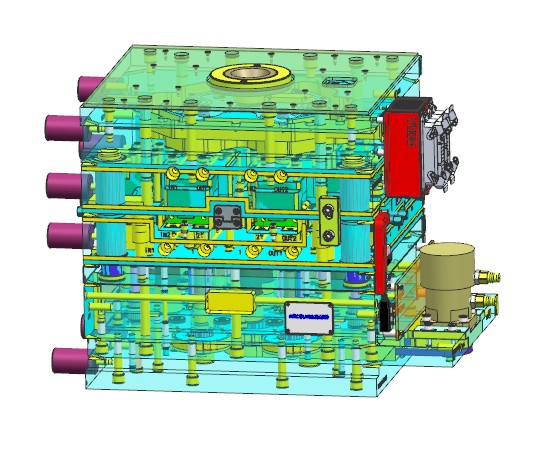

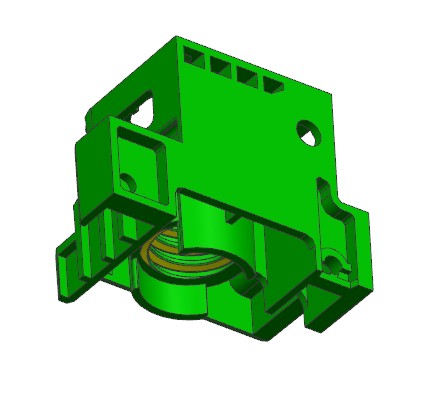

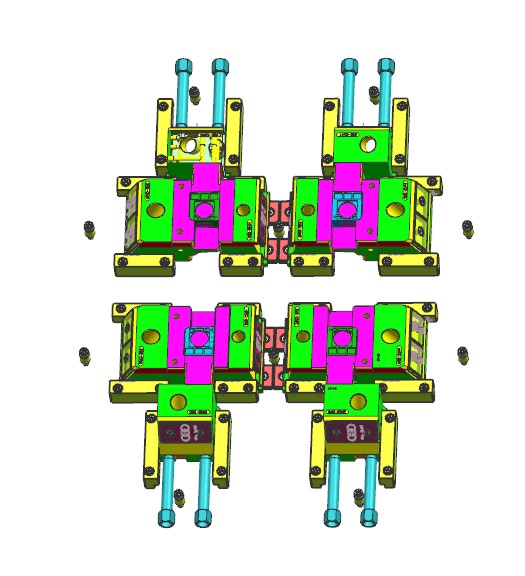

螺纹结构件注塑模具。产品布局左右件2+2，使用热流道点浇口进胶。产品3面倒扣，使用滑块抽芯。产品中间有螺纹，采用马达链条固定芯轴抽芯结构，其动作原理为：马达链条带动链轮转动，链轮与中心齿轮在同一轴上，中心齿轮随之同步转动，中心下来带动4个从动齿轮转动，从动齿轮与螺纹芯轴平键连接，螺纹芯轴随之转动。螺纹芯轴转动的同时，B0板在弹簧的作用下打开直至产品与螺纹芯轴脱离。
下载需要250金币
立即下载 收藏
图纸信息
作者
WX_202768
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD225168-TOP.stp | 120.16M |
