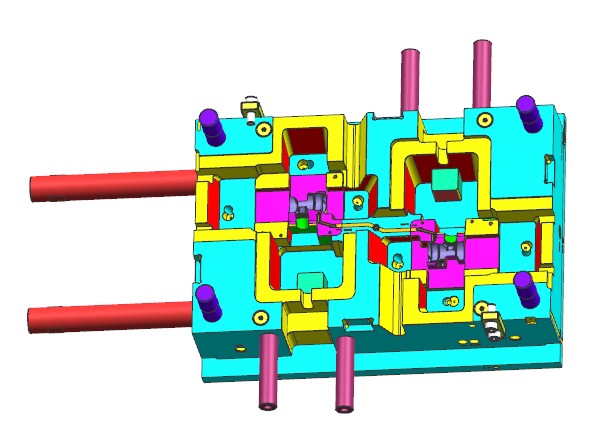

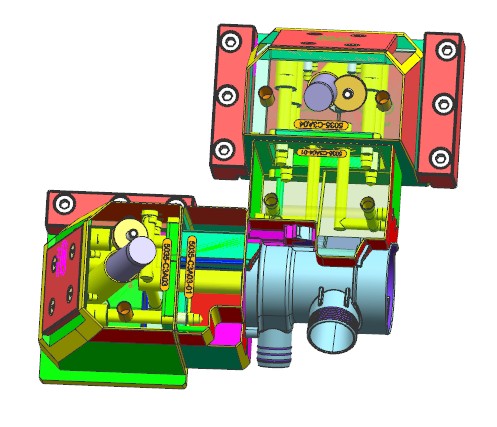

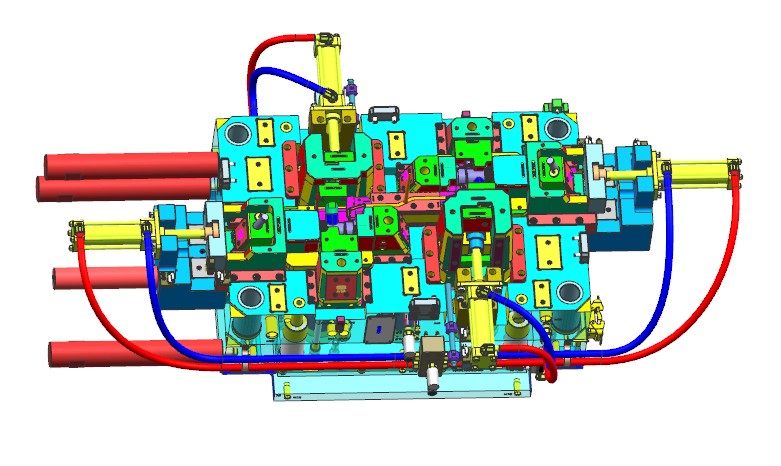

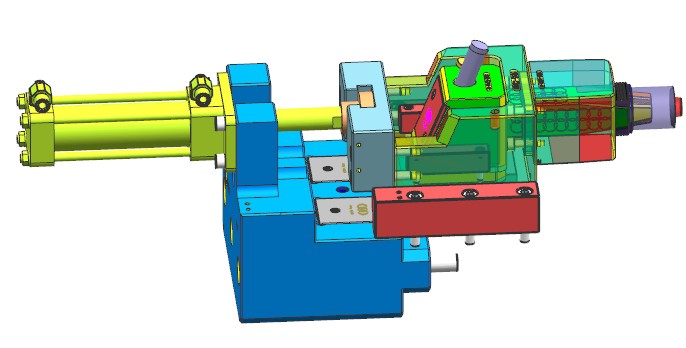

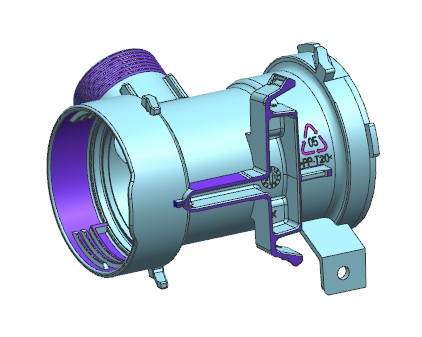

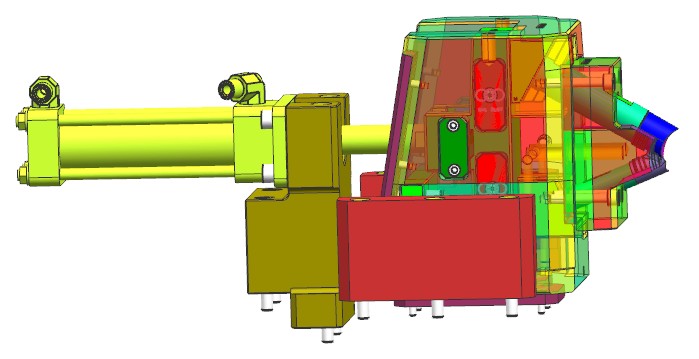

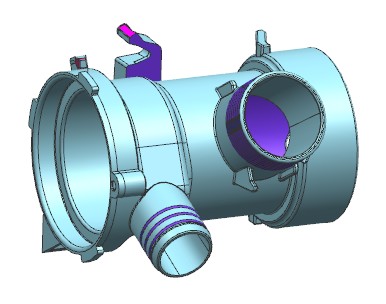

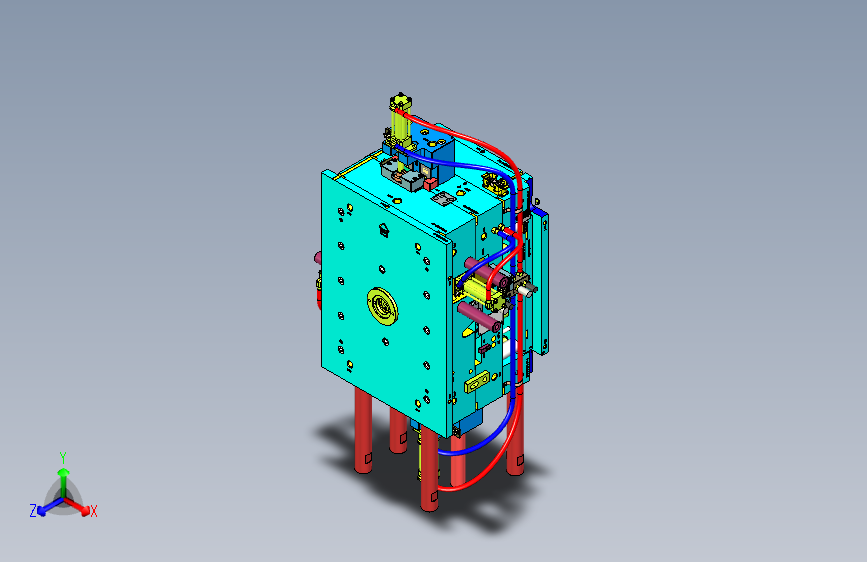

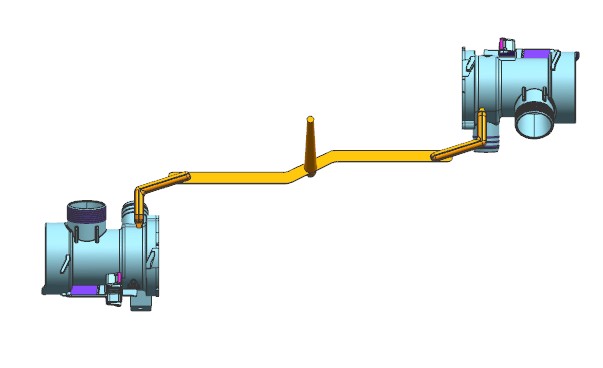

分水法兰注塑模具。产品外形复杂，有5个方向的倒扣抽芯，因此产品的放置方向至关重要。经过多次的讨论验证，使用的本例的放置方向，模具尺寸最小结构最安全可靠。本例有两个特殊的模具结构，一是滑块中缩芯，脱螺纹倒扣（实用新型专利）。一是滑块中走两个方向的斜抽芯，脱管道倒扣（实用新型专利）。
分水法兰注塑模具
图纸描述
分水法兰注塑模具。产品外形复杂，有5个方向的倒扣抽芯，因此产品的放置方向至关重要。经过多次的讨论验证，使用的本例的放置方向，模具尺寸最小结构最安全可靠。本例有两个特殊的模具结构，一是滑块中缩芯，脱螺纹倒扣（实用新型专利）。一是滑块中走两个方向的斜抽芯，脱管道倒扣（实用新型专利）。
