汽车固定支架双色注塑模具
图纸描述

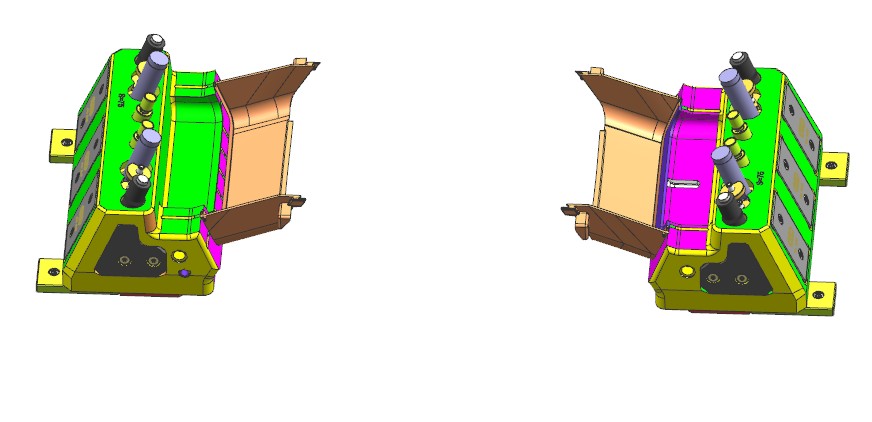

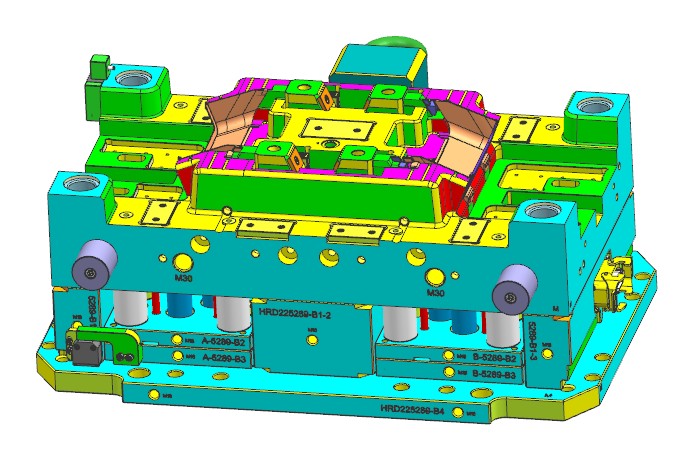

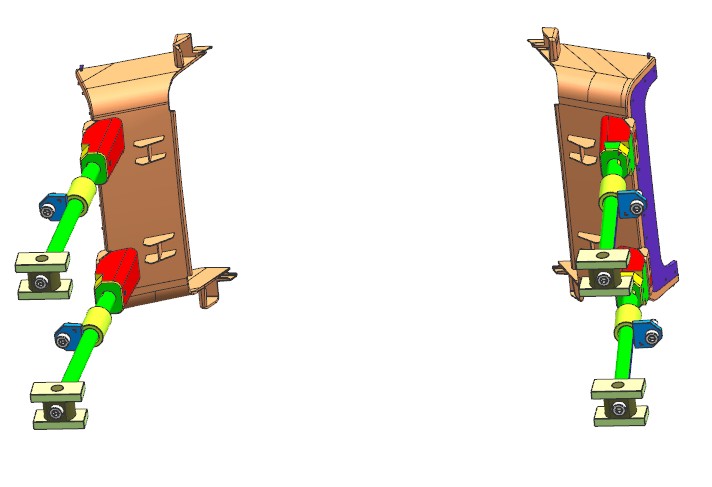

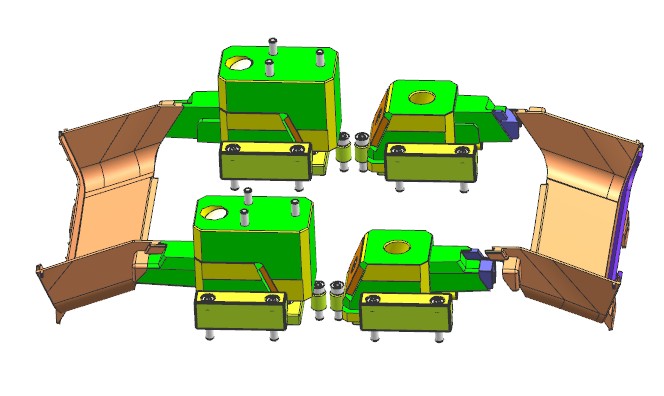

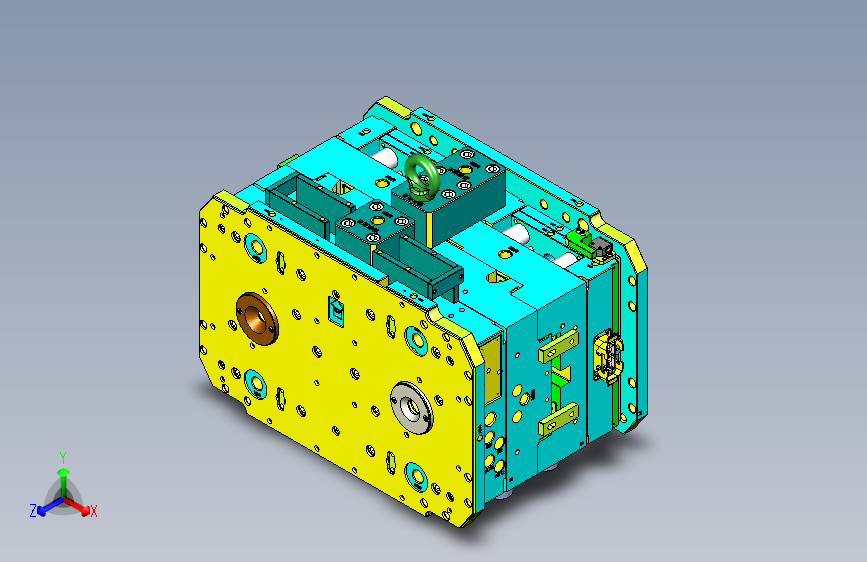

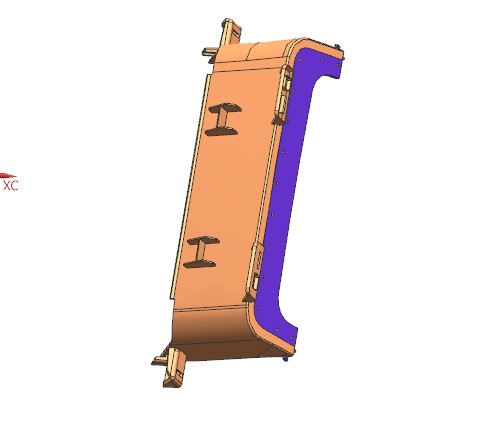

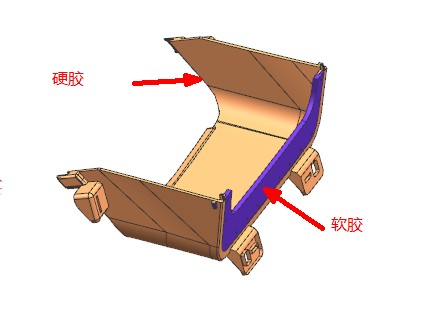

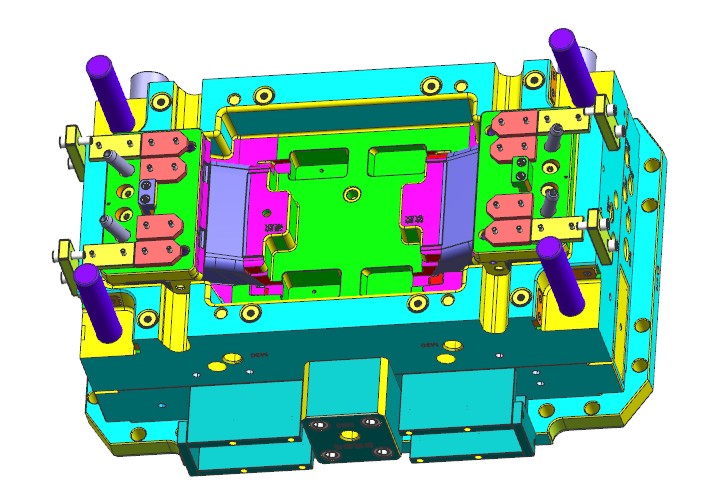

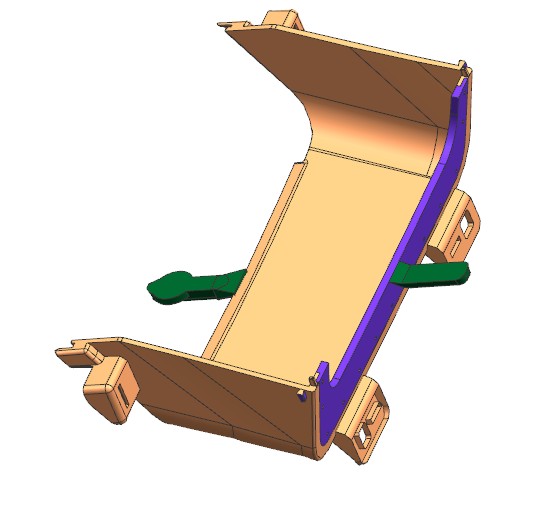

汽车固定支架双色注塑模具。产品有两种材料注射而成，硬胶PC/ABS+软胶TPS，需要使用双色注塑模具生产。双色模具前模保持不动，型腔分硬胶和软胶。后模两个型腔完全一致，生产时不断正反旋转注塑。硬胶产品需要滑块抽芯，滑块打开后模具旋转到另一侧注射软胶，滑块不能回去，因此铲机和斜导柱只设计在前模硬胶一侧。注射硬胶时需要将软胶的位置用钢料堵上，注射软胶时在打开，本例使用了前模弹块机构。
下载需要250金币
立即下载 收藏
图纸信息
作者
印温多
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD225289-TOP.stp | 75.79M |
