汽车左下护板注塑模具
图纸描述

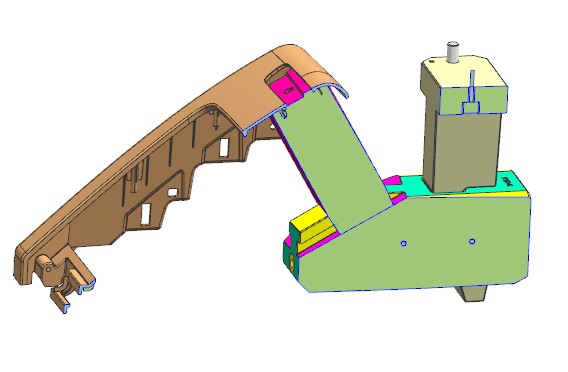

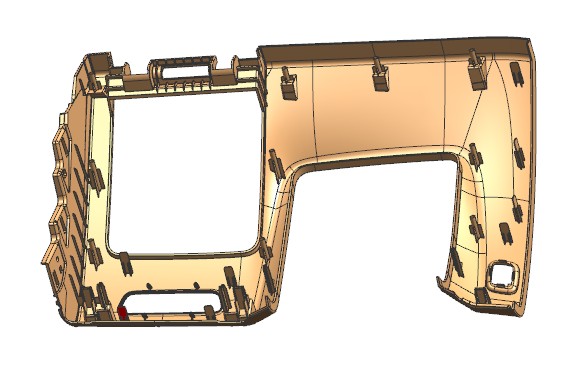

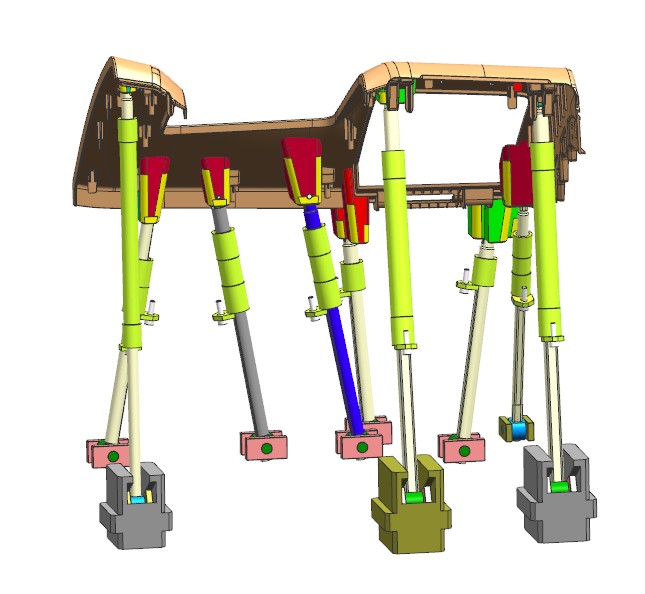

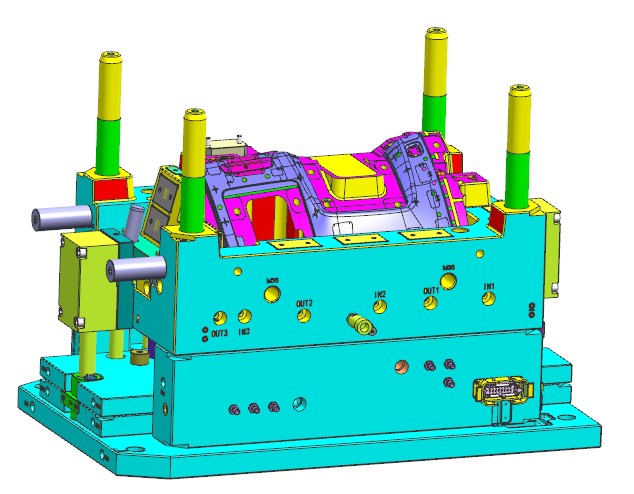

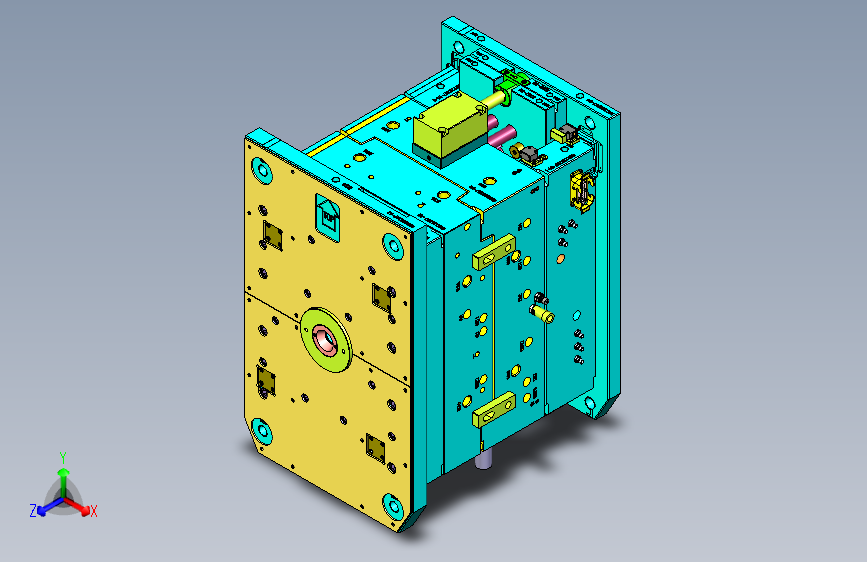

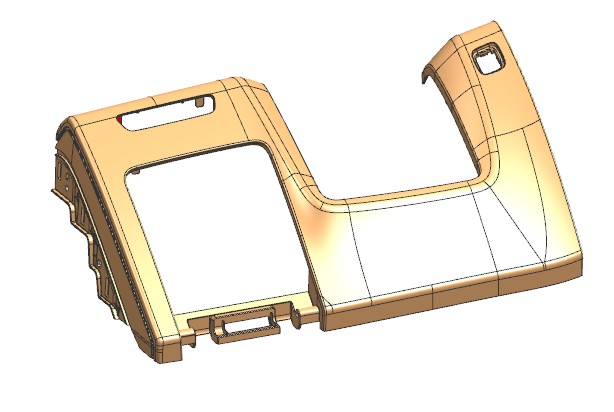

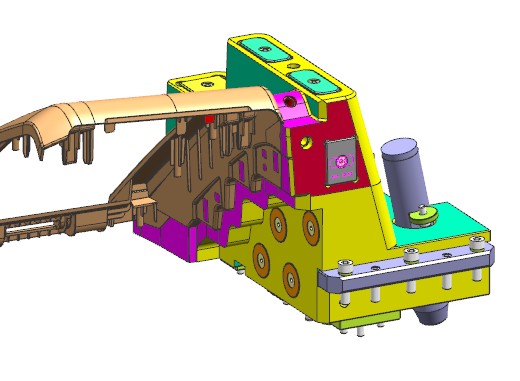

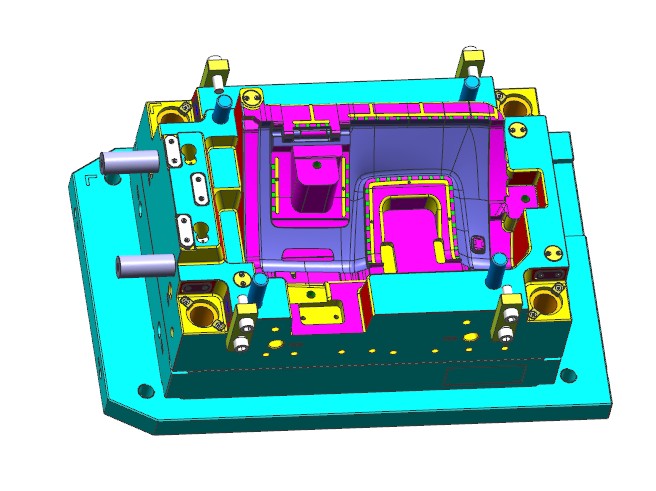

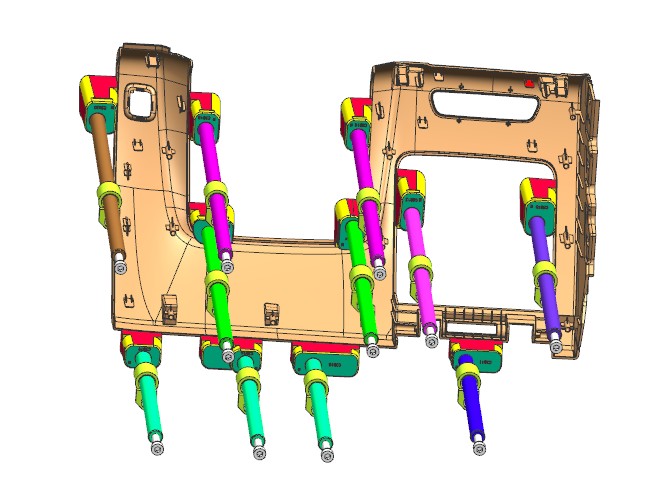

汽车左下护板注塑模具。产品尺寸较大，为减小模具尺寸，前后模采用原身出结构。 后面两个滑块，一个异性大滑块，一个转角度滑块，使用狗腿拨块驱动滑块座，使用工型槽拉动滑块镶件斜抽芯。后模9个斜顶，采用分体式结构，斜顶头+斜顶杆+万向座，斜顶杆外套两端导套中间加钢管支撑。上下坡的斜顶需要制作斜顶座，让万向座在斜顶座中滑动。
下载需要100金币
立即下载 收藏
图纸信息
作者
漆雕翠容
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD225287-TOP.stp | 141.63M |
