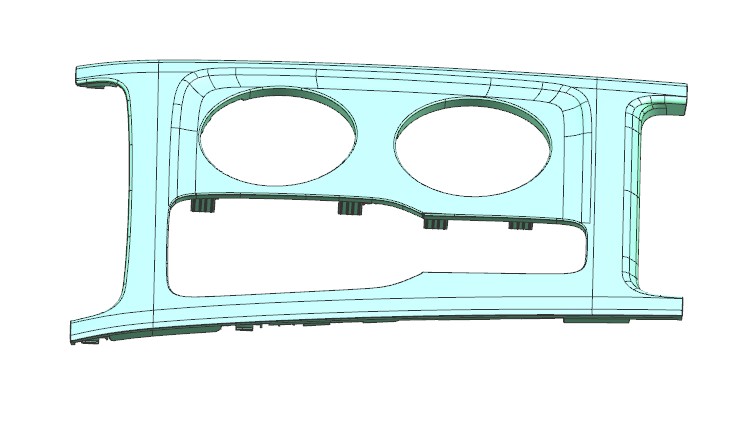

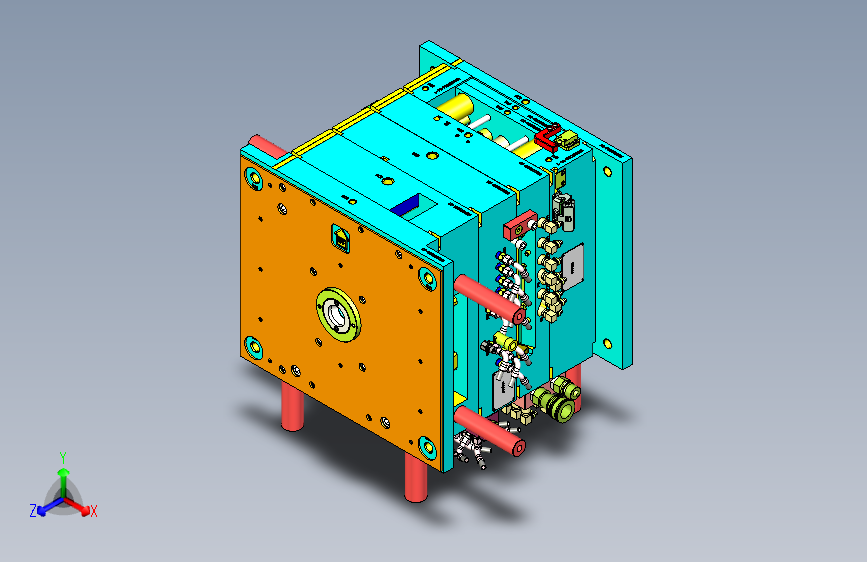

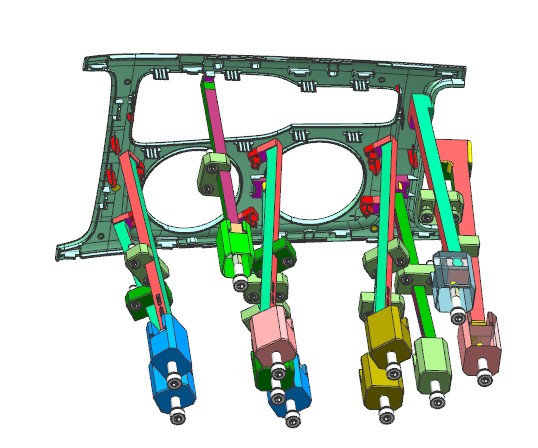

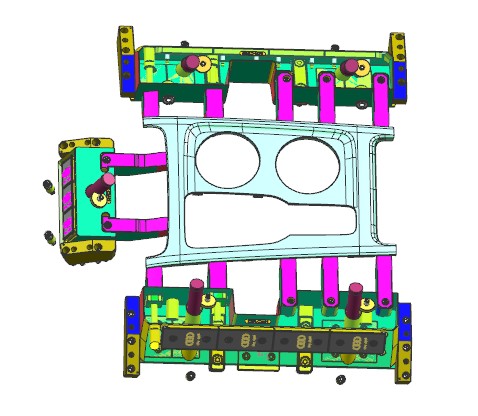

极冷极热汽车上盖板注塑模具。产品外观要求高光，因其有3个注射位置和多个开口，因此产品外观上会有多条熔接线。为实现高光要求，模具前模使用了极冷极热方案，即注射时模具通高温蒸汽提高模具温度改善熔胶排列状态，注射完成后通低温冷却水快速降低模具温度。为实现高光要求，产品壁厚也有相应要求，一般主壁厚3.5MM(最低3.0MM),骨位根部厚度最大1.2MM(1.0MM),如此才能防止产生表面缩痕。前模气道/水道有特殊的设计要求，请查看3D模型。模具还需要设计感温器掌控模具温度。
极冷极热汽车上盖板注塑模具
图纸描述

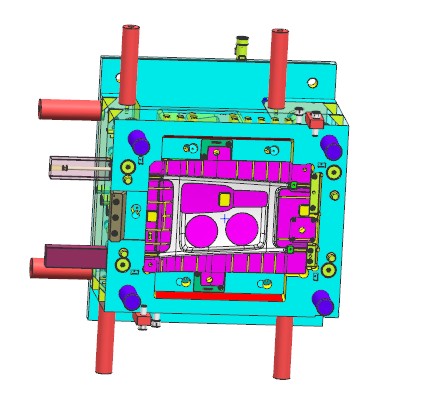

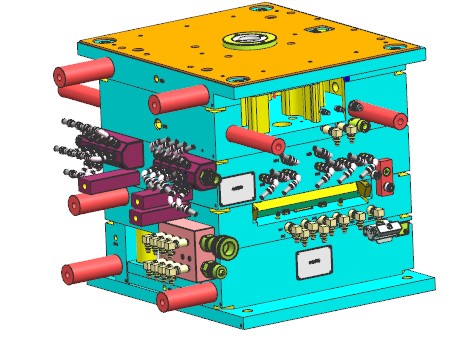

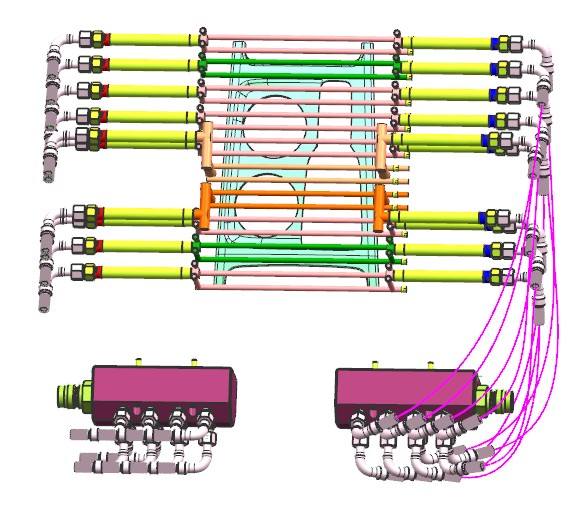

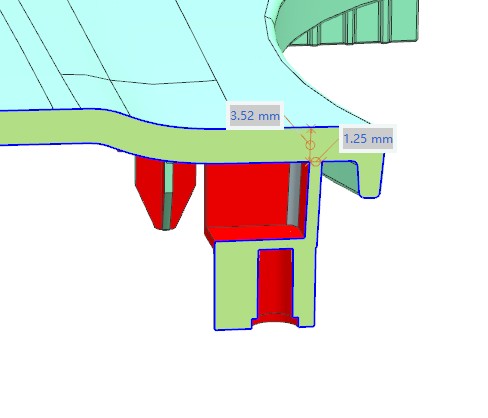

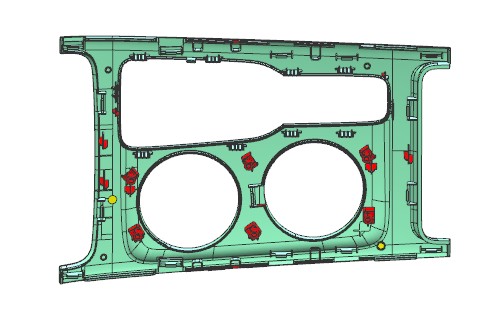

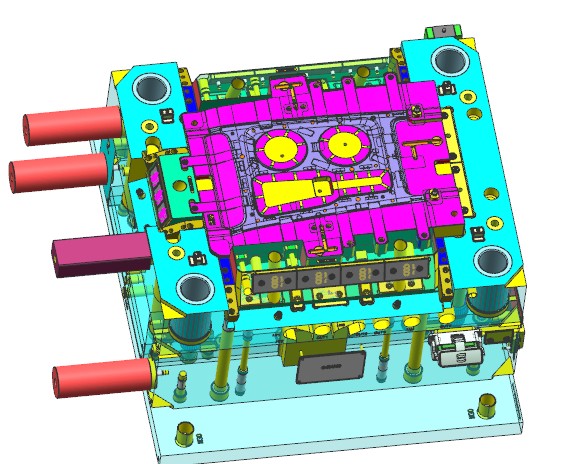

极冷极热汽车上盖板注塑模具。产品外观要求高光，因其有3个注射位置和多个开口，因此产品外观上会有多条熔接线。为实现高光要求，模具前模使用了极冷极热方案，即注射时模具通高温蒸汽提高模具温度改善熔胶排列状态，注射完成后通低温冷却水快速降低模具温度。为实现高光要求，产品壁厚也有相应要求，一般主壁厚3.5MM(最低3.0MM),骨位根部厚度最大1.2MM(1.0MM),如此才能防止产生表面缩痕。前模气道/水道有特殊的设计要求，请查看3D模型。模具还需要设计感温器掌控模具温度。
下载需要350金币
立即下载 收藏
图纸信息
作者
索步索
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD225256-TOP.stp | 183.61M |
