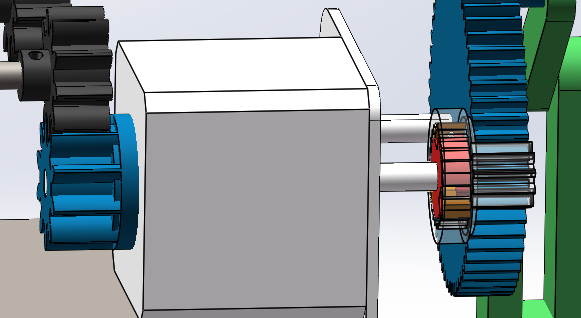

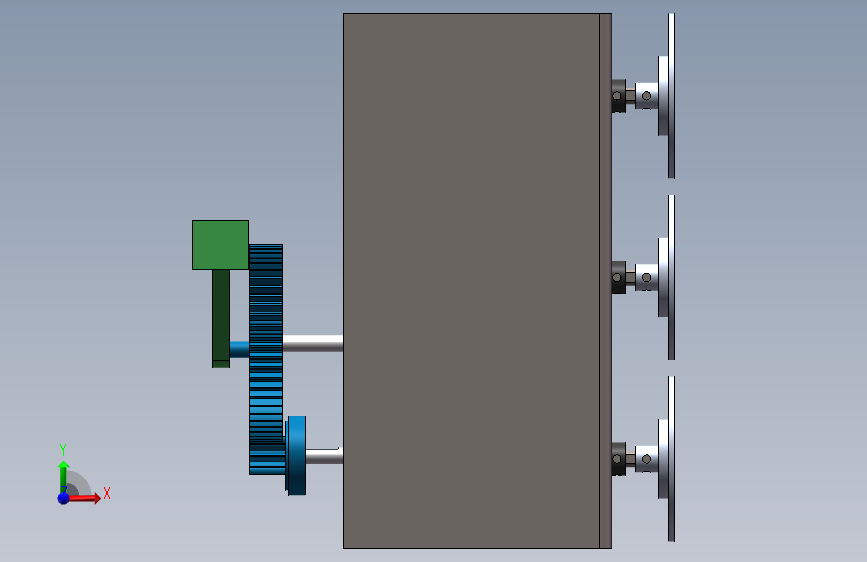

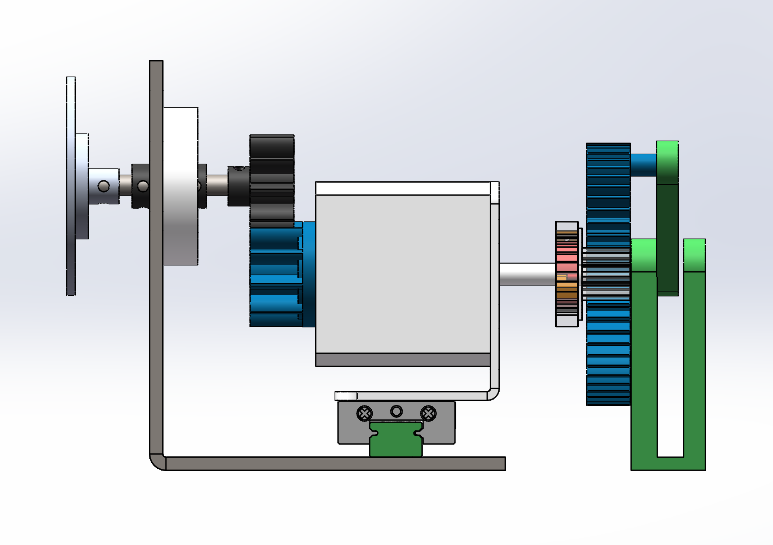

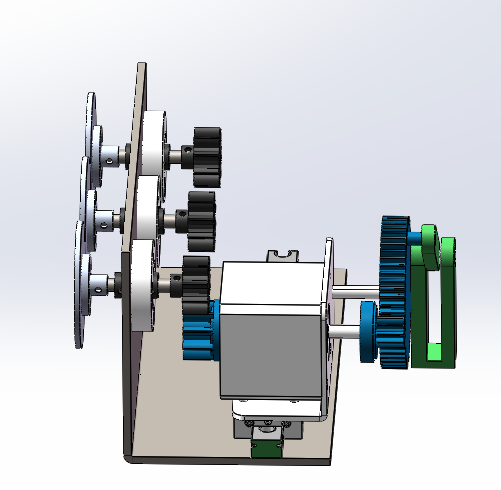

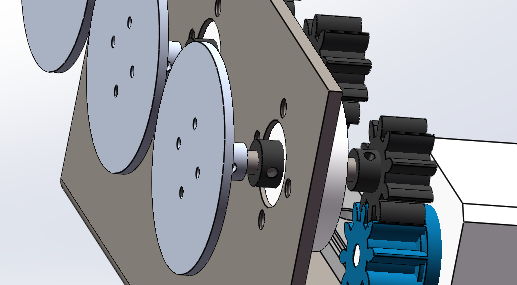

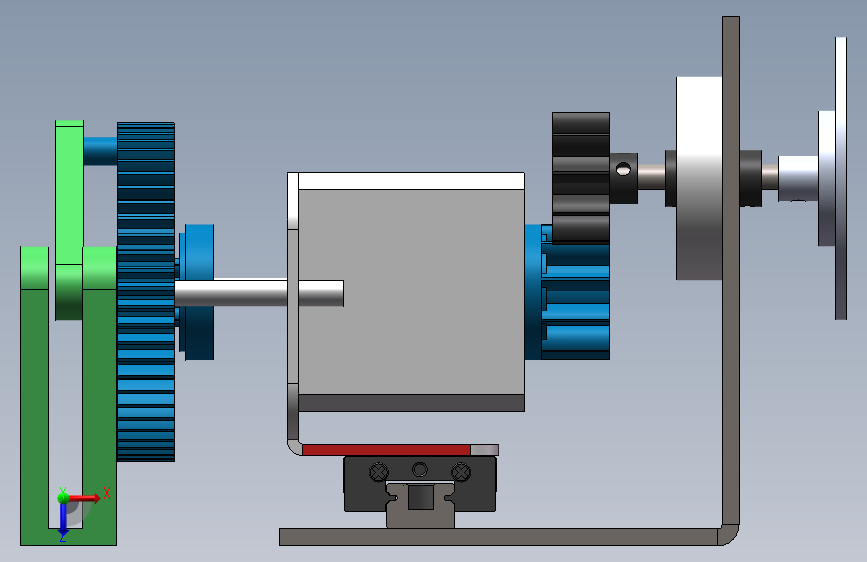

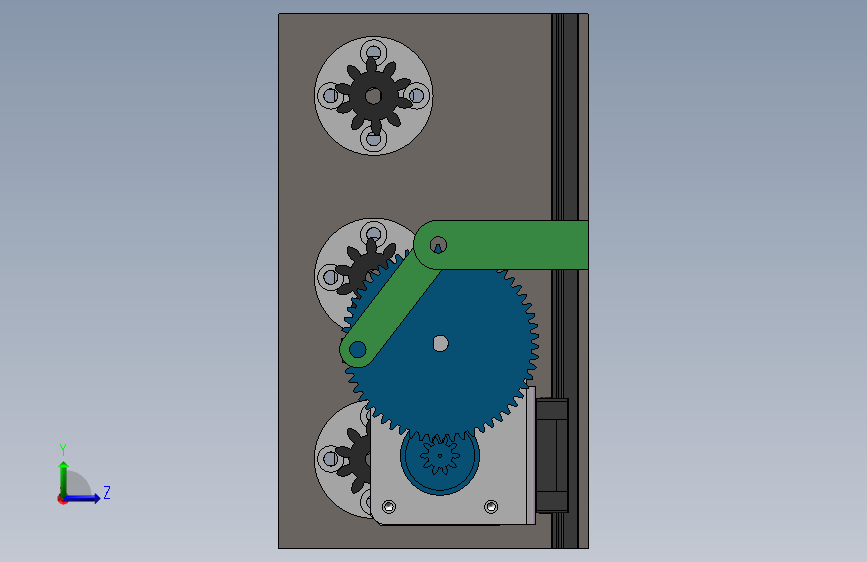

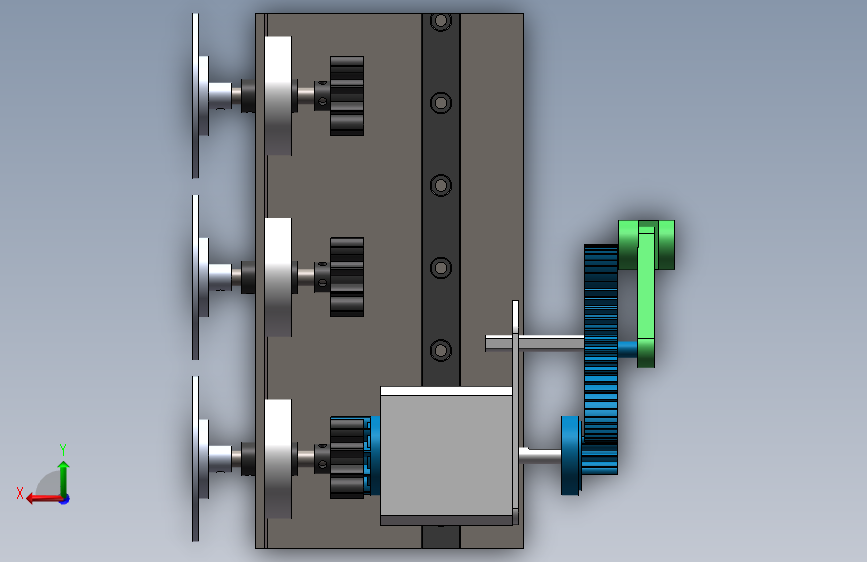

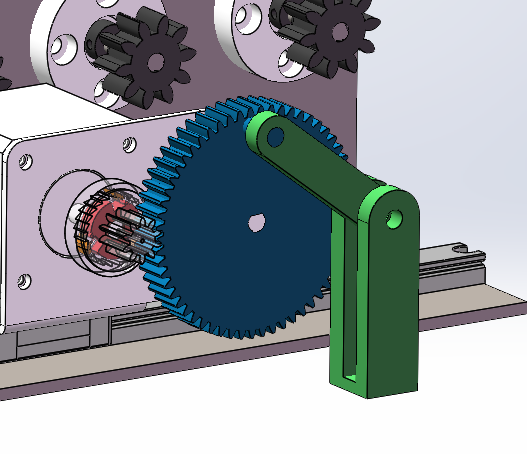

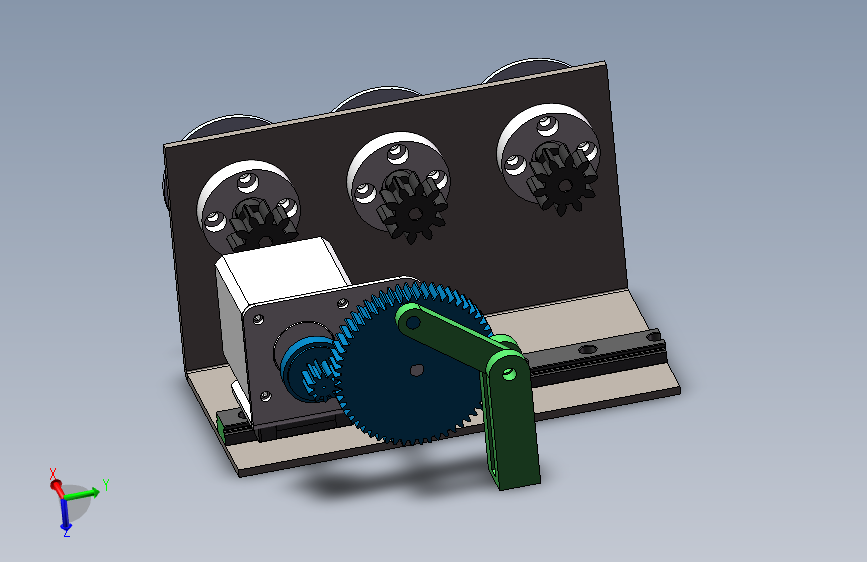

此模型是由SOLIDWORKS2022版建模而成。采用双头电机，双头电机前面连接齿轮、后面连接棘轮机构齿轮。双头电机正转时，前面齿轮转动，带动转盘上齿轮转盘旋转，后面棘轮机构齿轮不动。双头电机反转时，前面齿轮空转，后面带动棘轮机构齿轮连接连杆机构使电机移动到下一个转盘处。
驱动3转盘机构
图纸描述

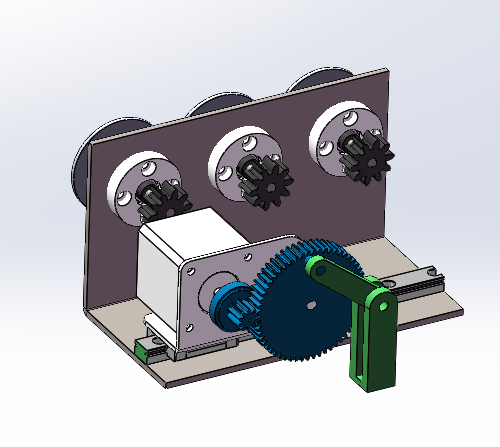

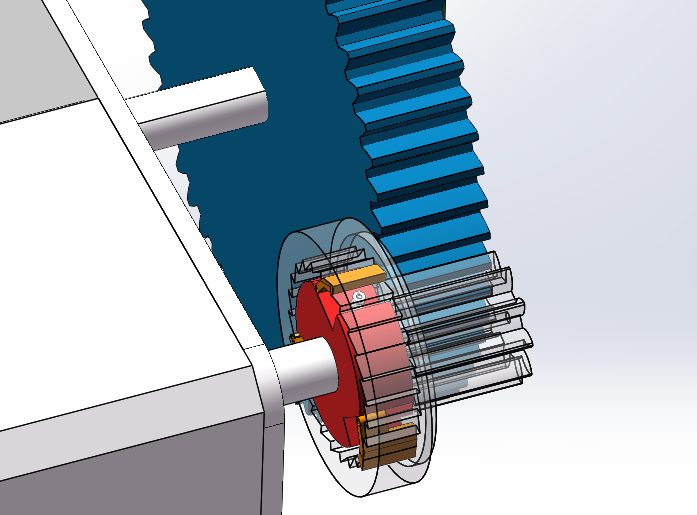

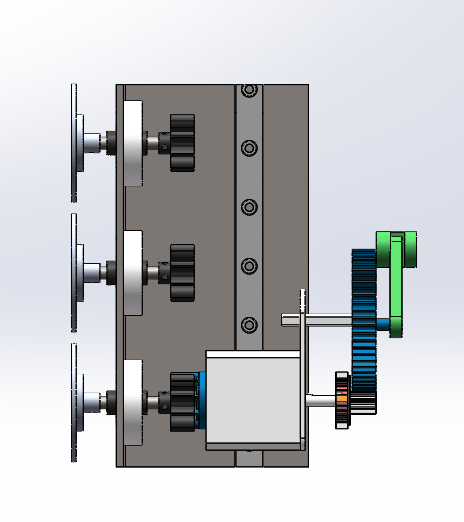

此模型是由SOLIDWORKS2022版建模而成。采用双头电机，双头电机前面连接齿轮、后面连接棘轮机构齿轮。双头电机正转时，前面齿轮转动，带动转盘上齿轮转盘旋转，后面棘轮机构齿轮不动。双头电机反转时，前面齿轮空转，后面带动棘轮机构齿轮连接连杆机构使电机移动到下一个转盘处。
下载需要350金币
立即下载 收藏
图纸信息
作者
翁酝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  42系列双头电机.SLDPRT | 131.51K |
| 2 | C-MLG12-295_r.SLDPRT | 172.66K |
| 3 | C-MLGB12.SLDPRT | 97.61K |
| 4 | 小转盘.SLDPRT | 111.32K |
| 5 | 底板.SLDPRT | 361.41K |
| 6 | 弹簧.SLDPRT | 564.71K |
| 7 | 棘轮.SLDPRT | 144.38K |
| 8 | 棘轮头.SLDPRT | 97.02K |
| 9 | 法兰.SLDPRT | 125.55K |
| 10 | 电机连接片.SLDPRT | 155.21K |
| 11 |  米思米C-MLG12-295.SLDASM | 194.43K |
| 12 | 装配体1.SLDASM | 1.06M |
| 13 | 装配体棘轮.SLDASM | 564.33K |
| 14 | 装配体转盘.SLDASM | 194.44K |
| 15 | 轴5MM.SLDPRT | 87.66K |
| 16 | 轴承座EGRRB-605.SLDPRT | 160.88K |
| 17 | 连杆A.SLDPRT | 74.78K |
| 18 | 连杆B.SLDPRT | 72.36K |
| 19 | 连杆支架.SLDPRT | 106.53K |
| 20 | 锁轴器5MM.SLDPRT | 218.14K |
| 21 | 齿轮 模数2 10齿.SLDPRT | 238.81K |
| 22 | 齿轮模数0.510齿.SLDPRT | 269.19K |
| 23 | 齿轮模数0.558齿.SLDPRT | 308.20K |
| 24 | 齿轮模数158齿.SLDPRT | 366.11K |
| 25 | 齿轮模数158齿轴.SLDPRT | 78.62K |
| 26 | 齿轮模数210齿.SLDPRT | 317.96K |
| 27 | 齿轮模数230齿.SLDPRT | 378.19K |
