洗衣机内部壳体注塑模具
图纸描述

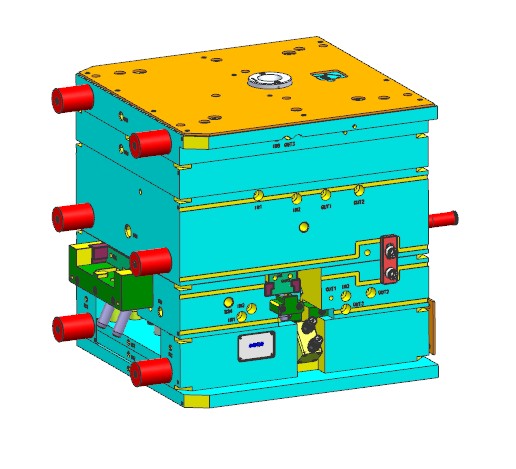

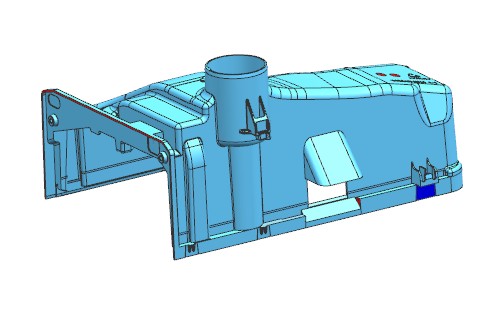

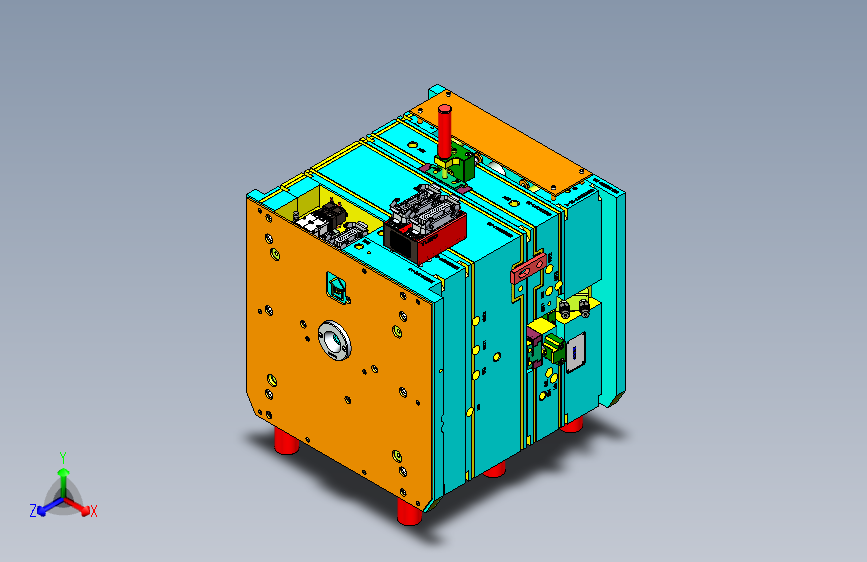

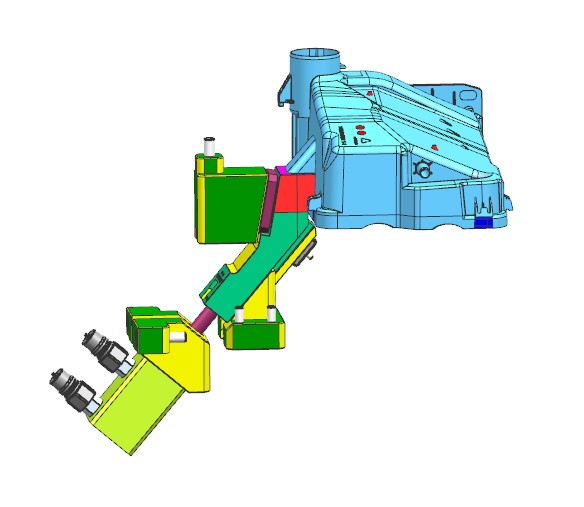

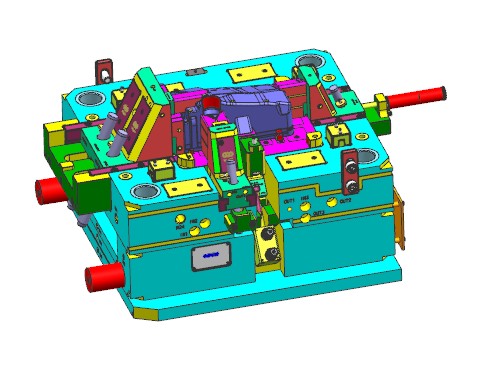

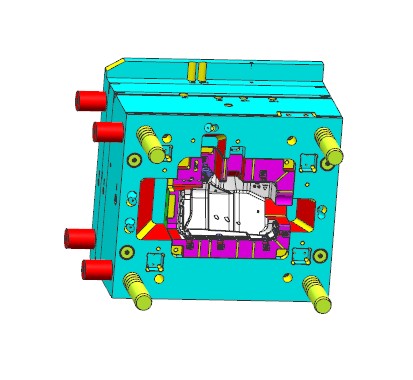

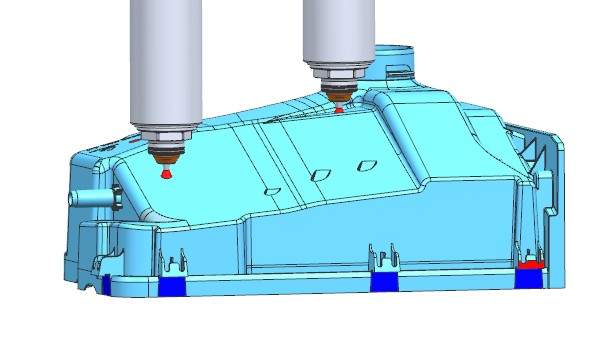

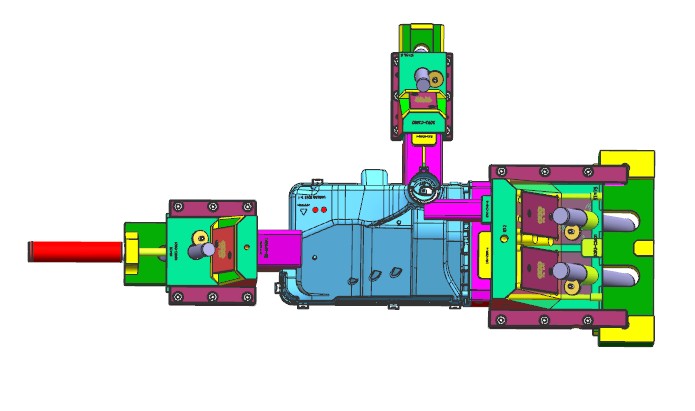

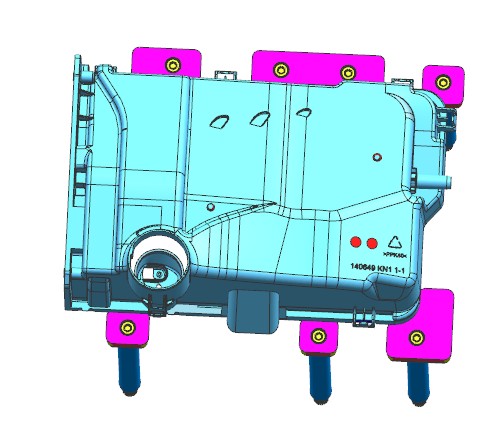

洗衣机内部结构壳体注塑模具。产品使用2点热流道进胶，但进胶位置都是斜面，热嘴无法放置。经与客户沟通，在进胶处设计工艺凸起，进胶点打在凸起上。后模有一处斜抽芯，与水平夹角50度，无法使用斜导柱驱动，只能使用油缸驱动。滑块无法设计压板结构，使用了T型块作为压紧和导向作用，并将T槽取成镶件。
下载需要250金币
立即下载 收藏
