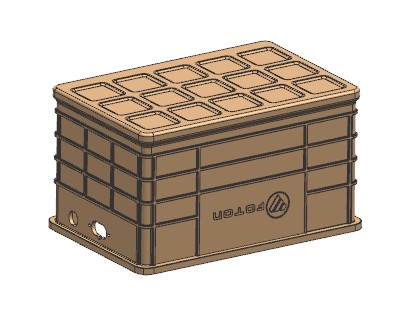

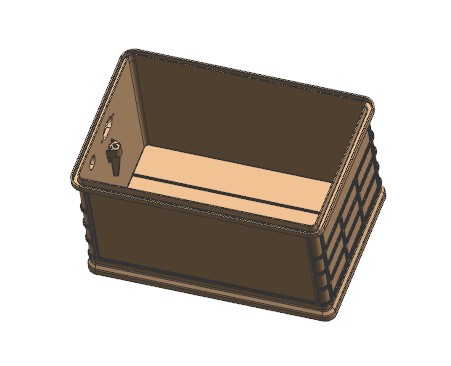

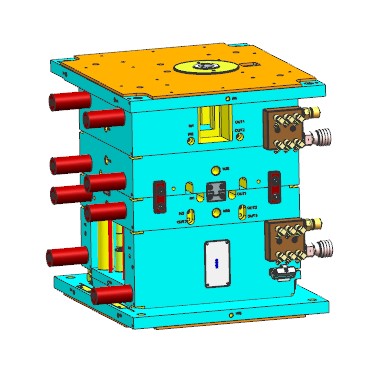

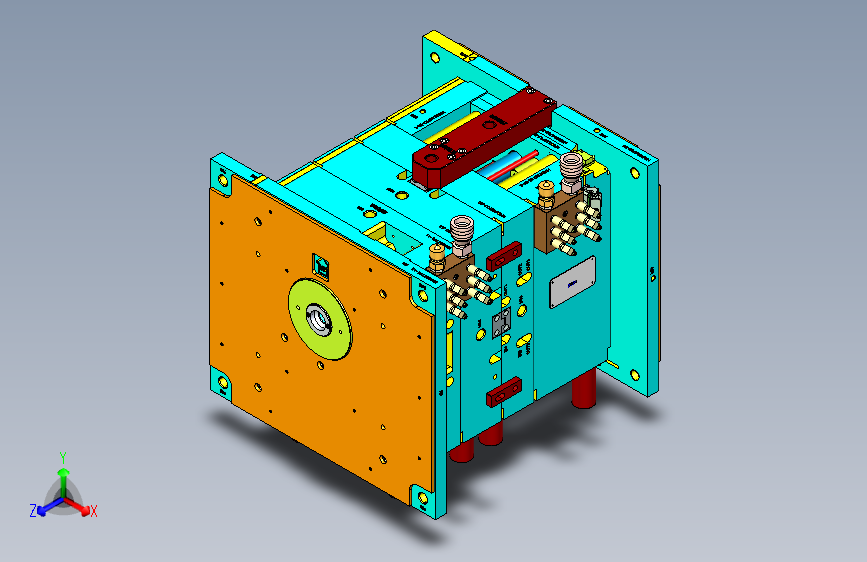

蓄电池下壳体嵌件注塑模具
图纸描述

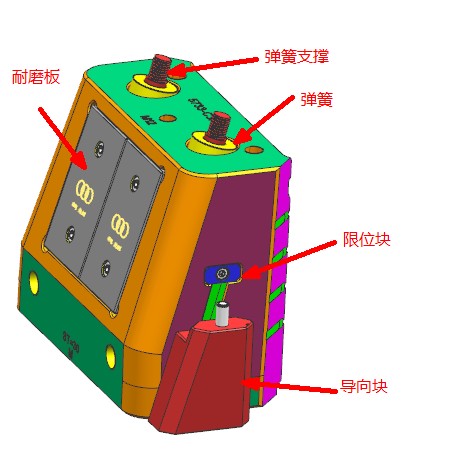

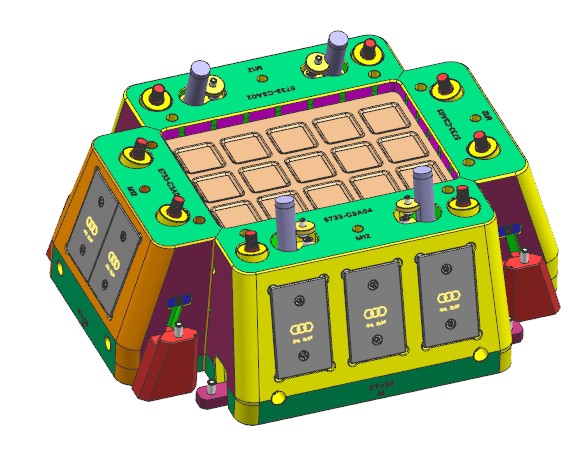

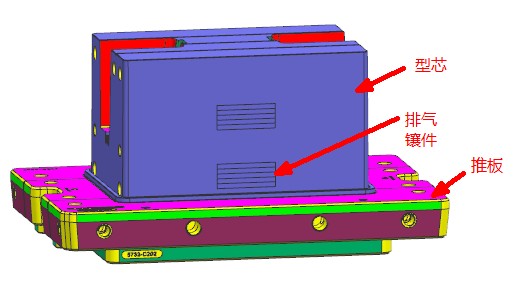

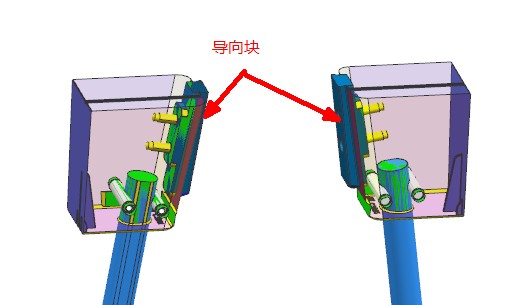

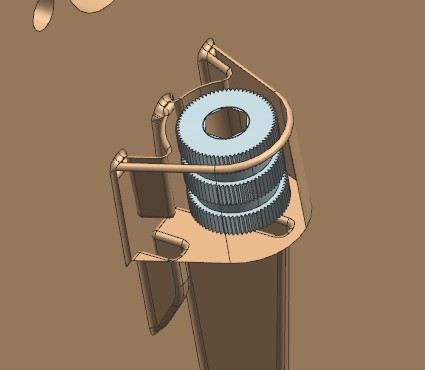

蓄电池下壳体嵌件注塑模具。产品四面倒扣需要使用抽芯结构，为给后模留出推板空间，使用前模弹块结构。大弹块使用两个导柱导向，小弹块空间空间有限，在两侧设计导滑块开槽导向，兼具有限位功能。后模有两处倒扣使用斜顶结构，因斜顶头较大出现摆动风险，增加了燕尾槽导向。推板只设计在两侧，因为中间要留出空间人工放置嵌件。
下载需要120金币
立即下载 收藏
图纸信息
作者
WX_202975
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD235733-TOP.stp | 85.00M |
