泵体底座注塑模具

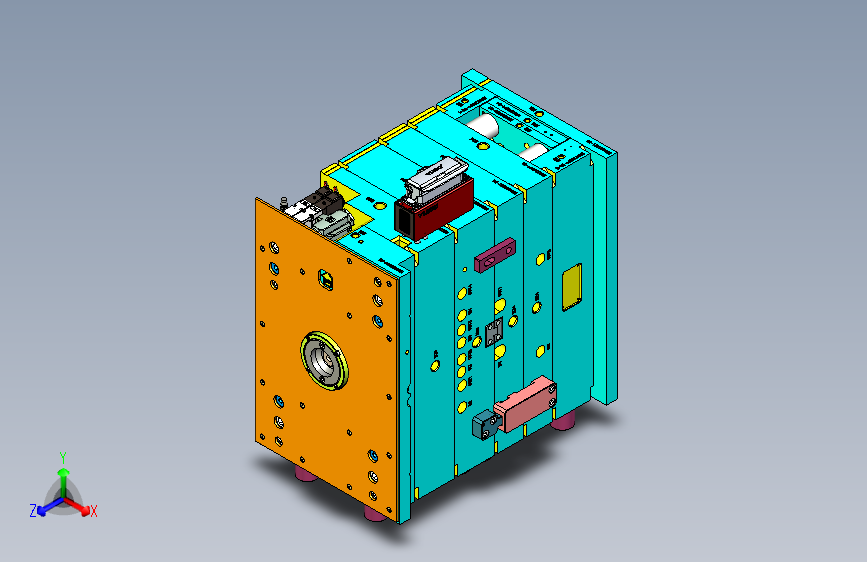

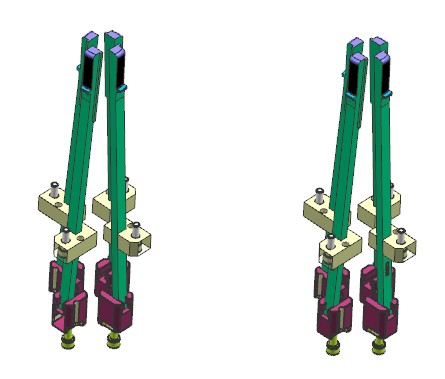

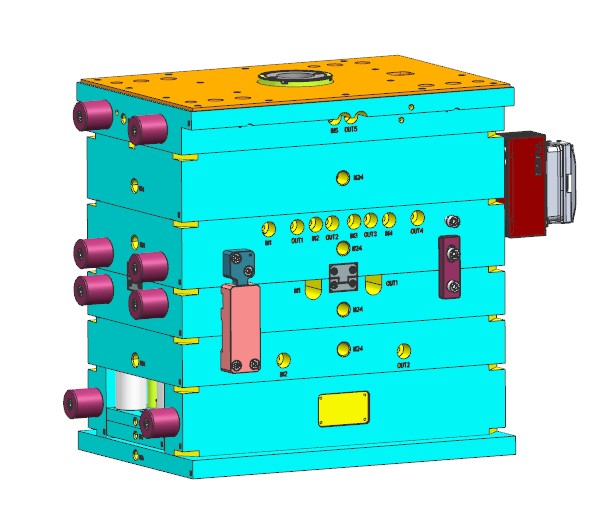

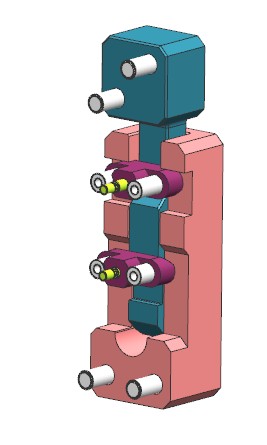

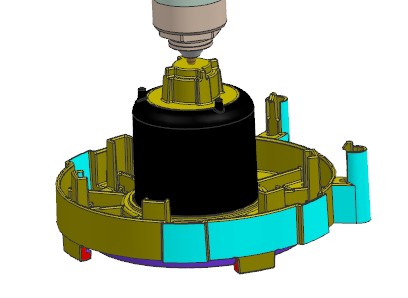

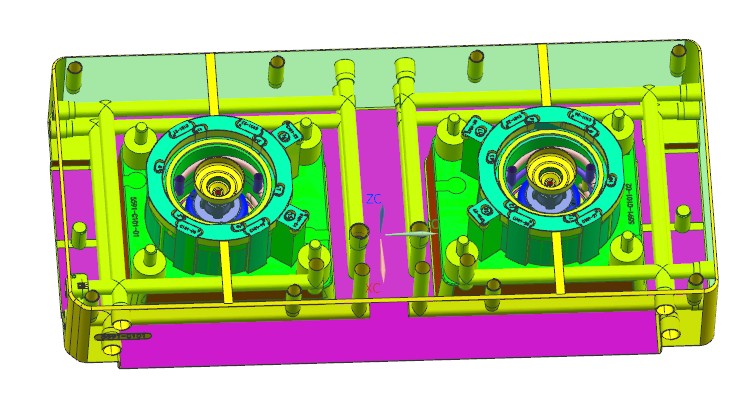

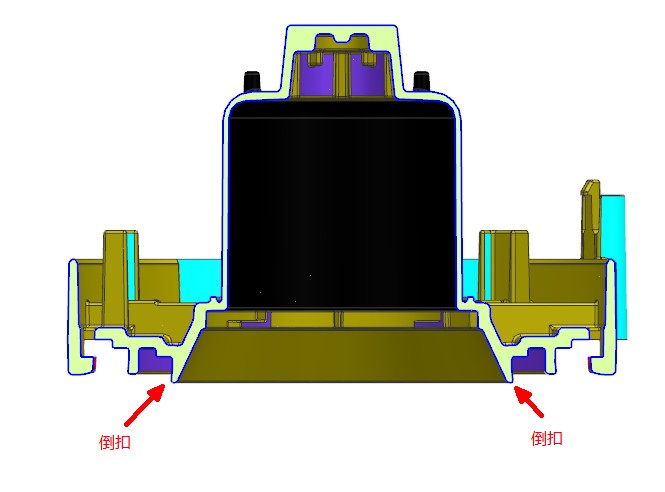

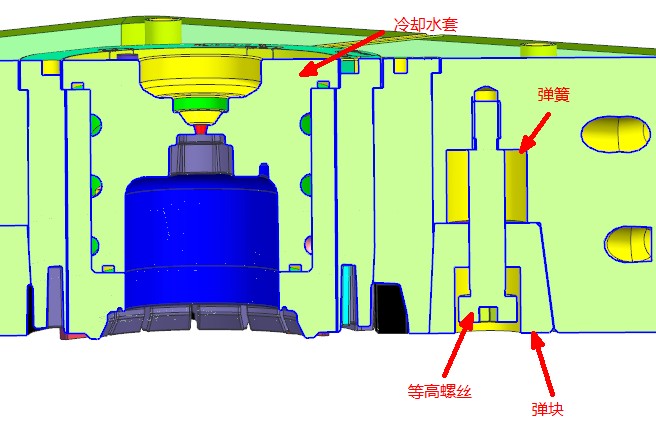

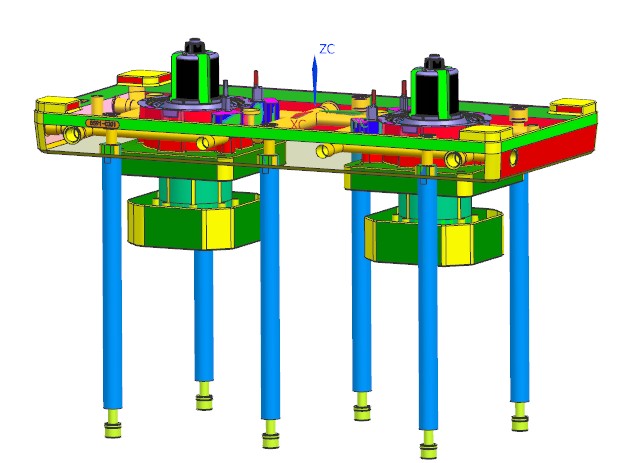

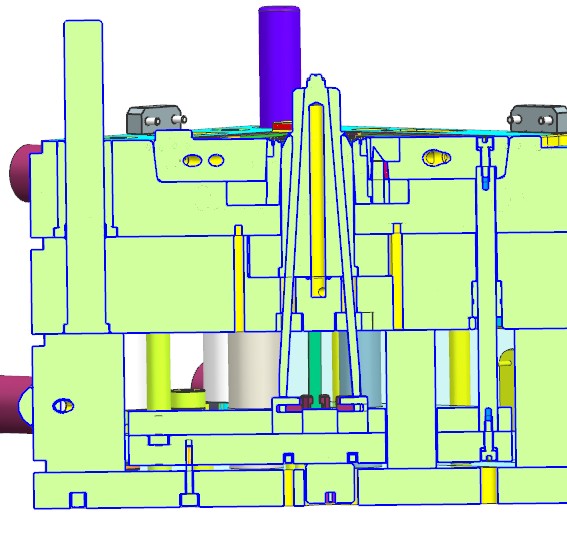

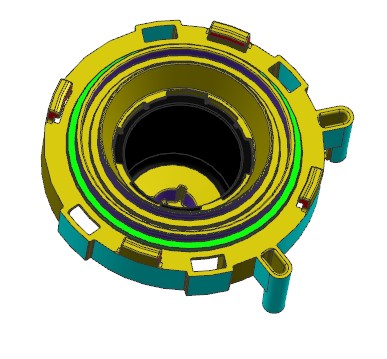

泵体底座注塑模具。产品使用中心点浇口进胶，前模深骨位较多，采用组合镶拼结构，热嘴镶件通冷却水，为防止产品粘前模，周圈使用前模弹块。后模有周圈倒扣，采用强制脱模，设计先抽芯结构，中间型芯先于产品脱离，为强脱倒扣留下变形空间，在使用推板顶出产品。先抽芯结构由B板与垫板开模完成，由定距扣机控制。定距扣机会控制AB板先开一段距离，让产品脱离前模（防止粘前模），再使B板和垫板脱离，脱离到一定距离后（等高螺丝限位），AB在继续打开直至注塑机停止。
