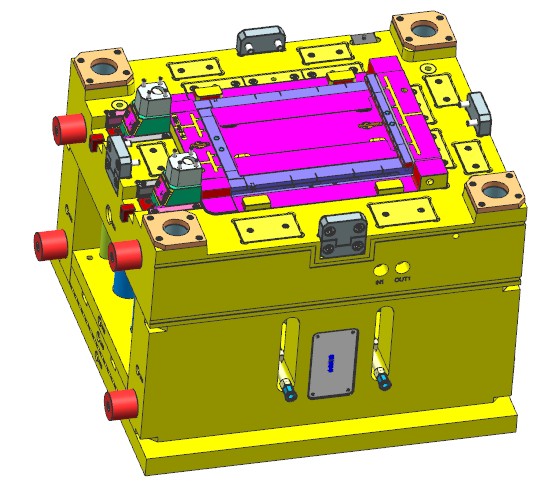

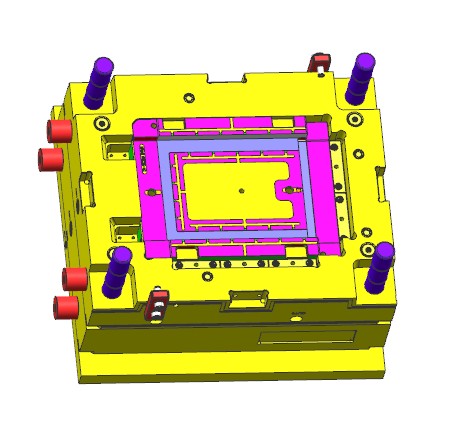

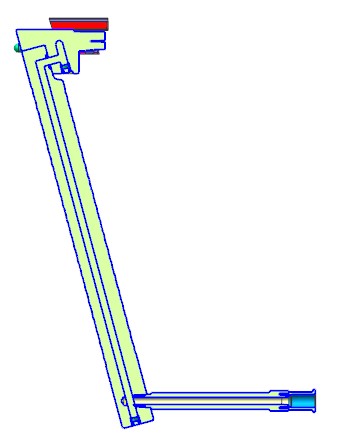

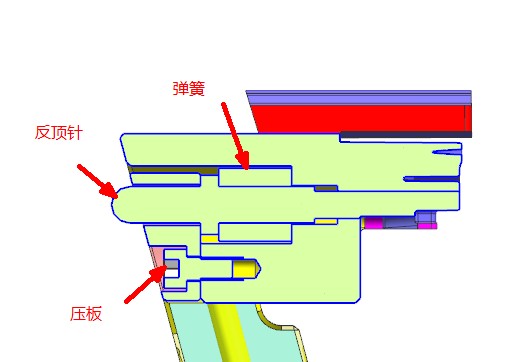

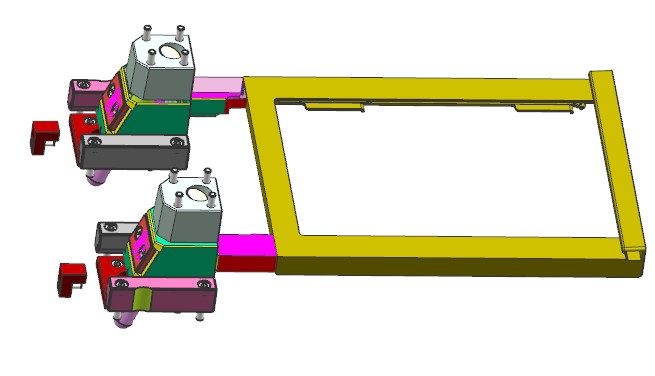

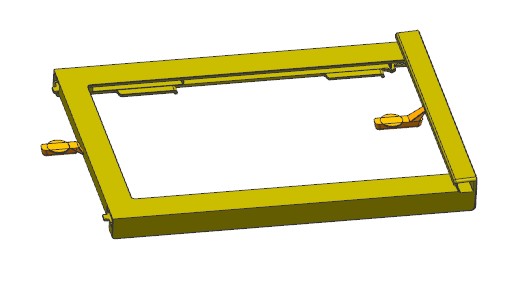

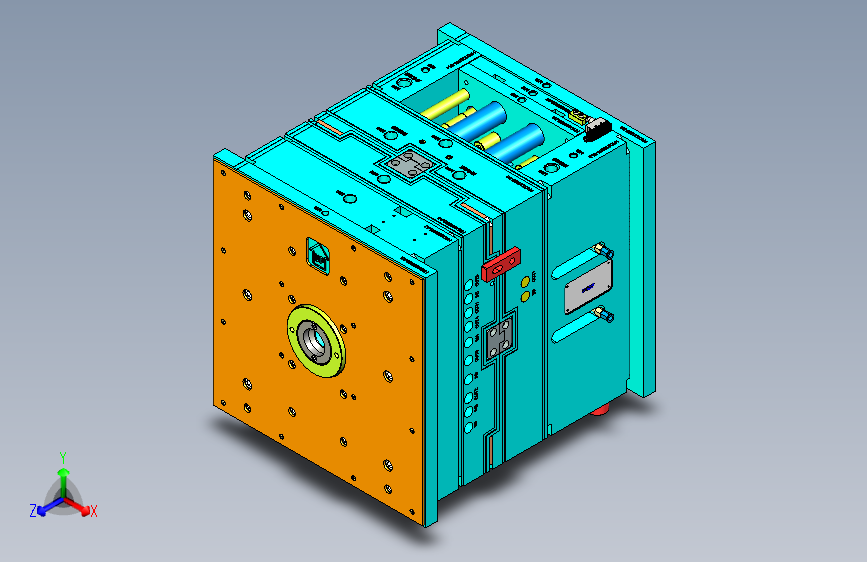

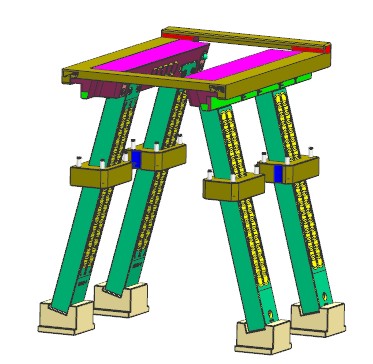

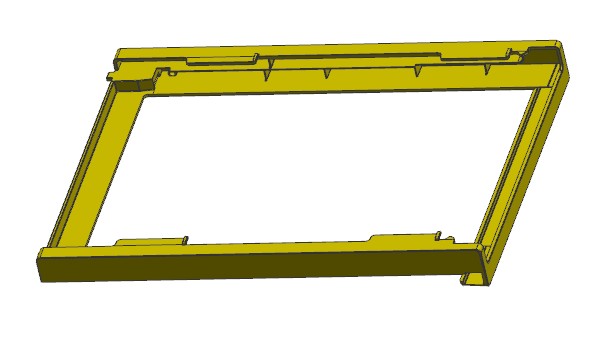

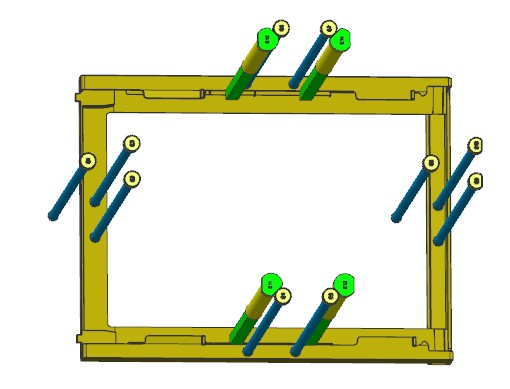

冰箱边框注塑模具。产品材质HIPS，尺寸239.2X315.5X33.9，使用两点热流道潜伏浇口进胶，产品内侧两侧需要大斜顶抽芯，斜顶头尺寸77X309X46.5，需要有两个粗壮的斜顶杆支撑和导向，本例使用了两个方形杆326X27X40,并在斜顶内通冷却水。因为斜顶上骨位较多，产品对斜顶的抱紧力较大，为防止产品粘斜顶，在斜顶两端设计有反顶针，在斜顶中间位置设计有扁顶阻挡。
冰箱边框注塑模具
图纸描述
冰箱边框注塑模具。产品材质HIPS，尺寸239.2X315.5X33.9，使用两点热流道潜伏浇口进胶，产品内侧两侧需要大斜顶抽芯，斜顶头尺寸77X309X46.5，需要有两个粗壮的斜顶杆支撑和导向，本例使用了两个方形杆326X27X40,并在斜顶内通冷却水。因为斜顶上骨位较多，产品对斜顶的抱紧力较大，为防止产品粘斜顶，在斜顶两端设计有反顶针，在斜顶中间位置设计有扁顶阻挡。
下载需要250金币
立即下载 收藏
图纸信息
作者
WX_202792
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD225555-TOP.stp | 54.70M |
