支架体嵌件注塑模具。产品本体弯曲了112度，放置方向和分型方法至关重要，这决定了模具的稳定性和成本高低。产品上有3个金属嵌件，原则上金属嵌件应该放置在前模上，因为前模在注塑机上是固定不动的，能防止嵌件脱落。但本例产品弯曲太大，一个嵌件放置在了地测滑块。地测滑块有一处倒扣使用斜顶脱模，所以结构设计为大滑块内跑斜顶。
支架体嵌件注塑模具
图纸描述

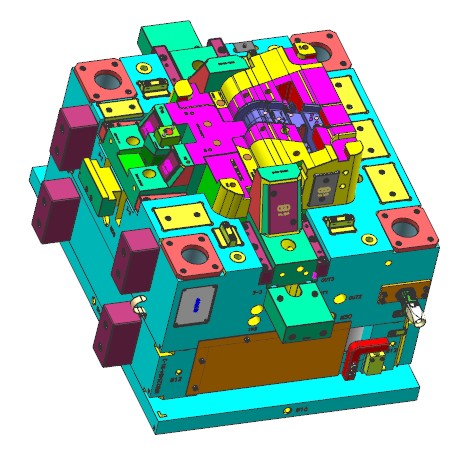

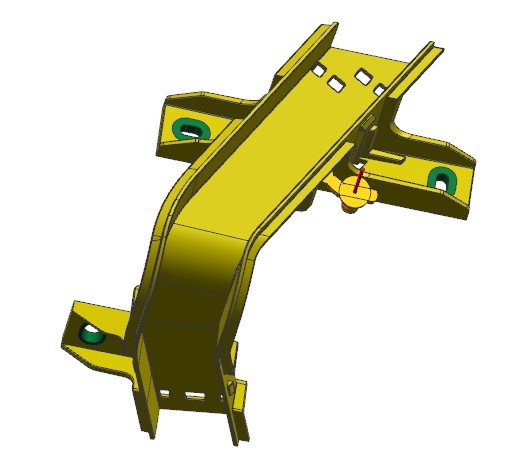

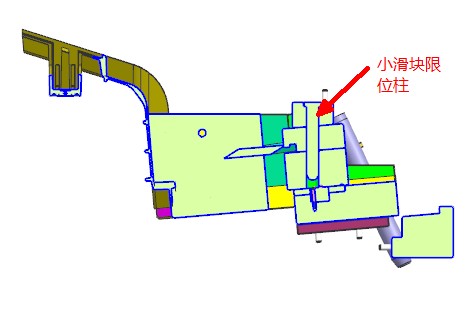

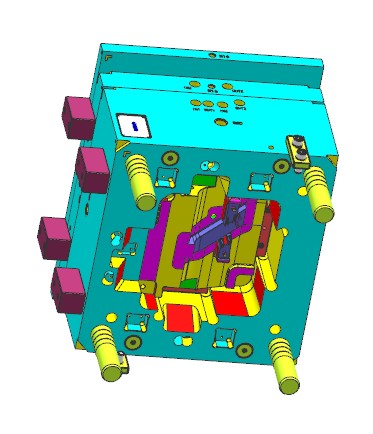

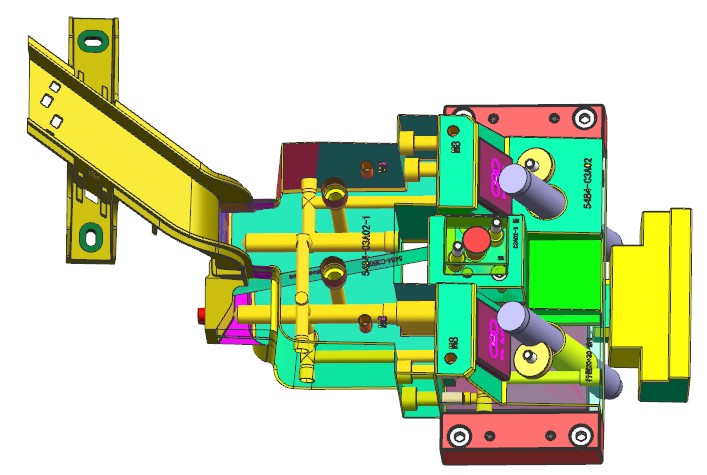

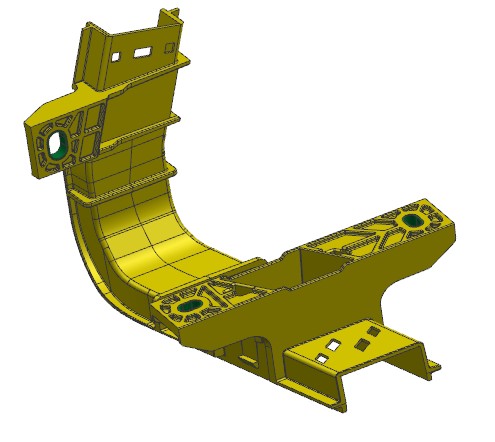

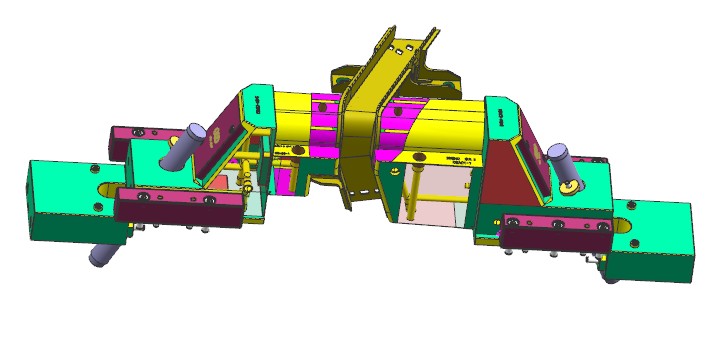

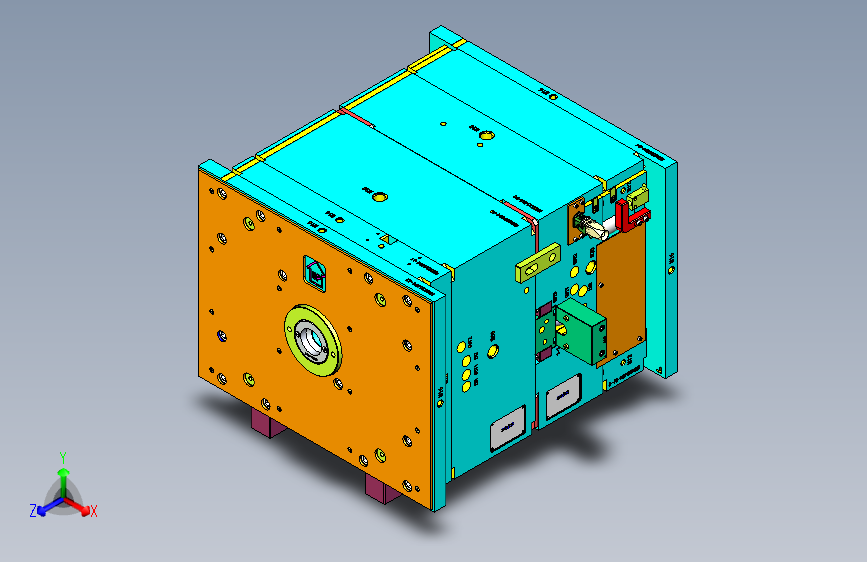

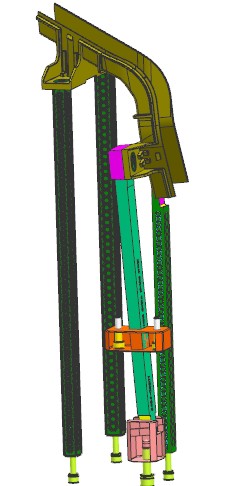

支架体嵌件注塑模具。产品本体弯曲了112度，放置方向和分型方法至关重要，这决定了模具的稳定性和成本高低。产品上有3个金属嵌件，原则上金属嵌件应该放置在前模上，因为前模在注塑机上是固定不动的，能防止嵌件脱落。但本例产品弯曲太大，一个嵌件放置在了地测滑块。地测滑块有一处倒扣使用斜顶脱模，所以结构设计为大滑块内跑斜顶。
下载需要250金币
立即下载 收藏
图纸信息
作者
WX_202980
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD225484-TOP.stp | 79.22M |
