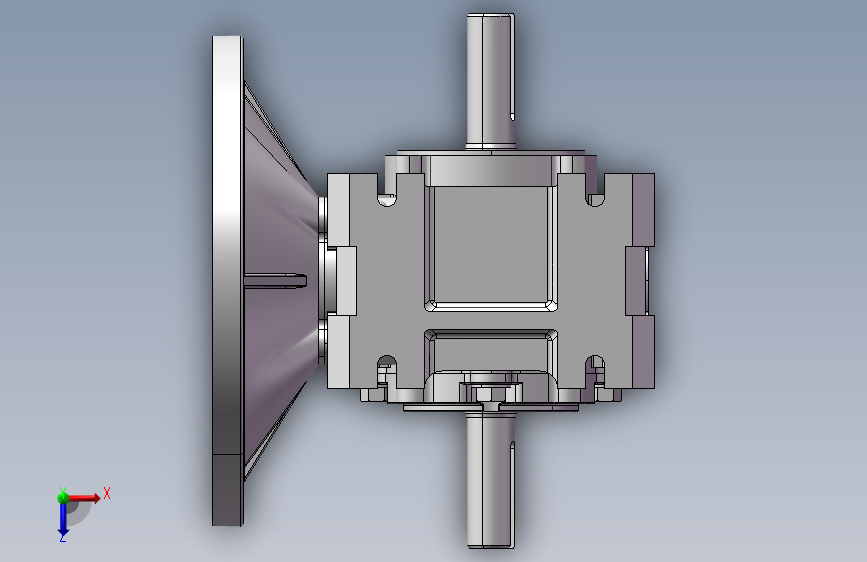

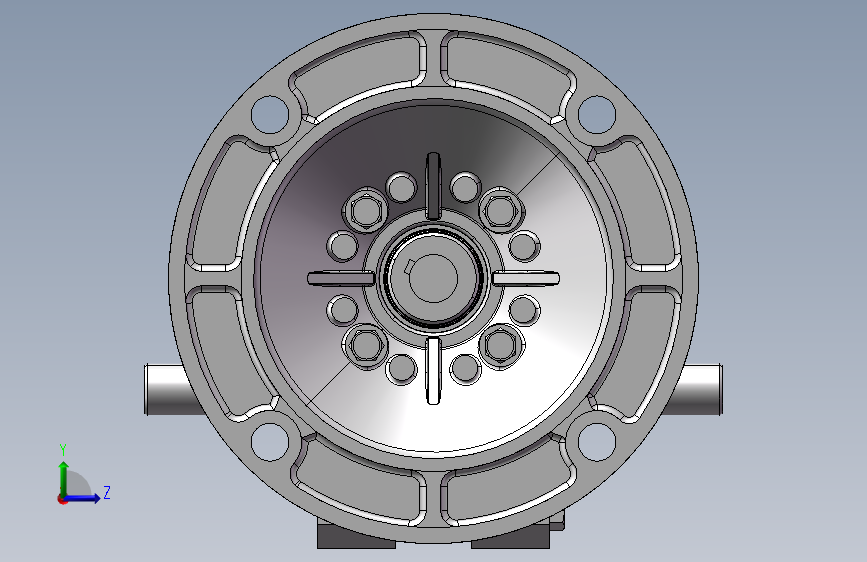

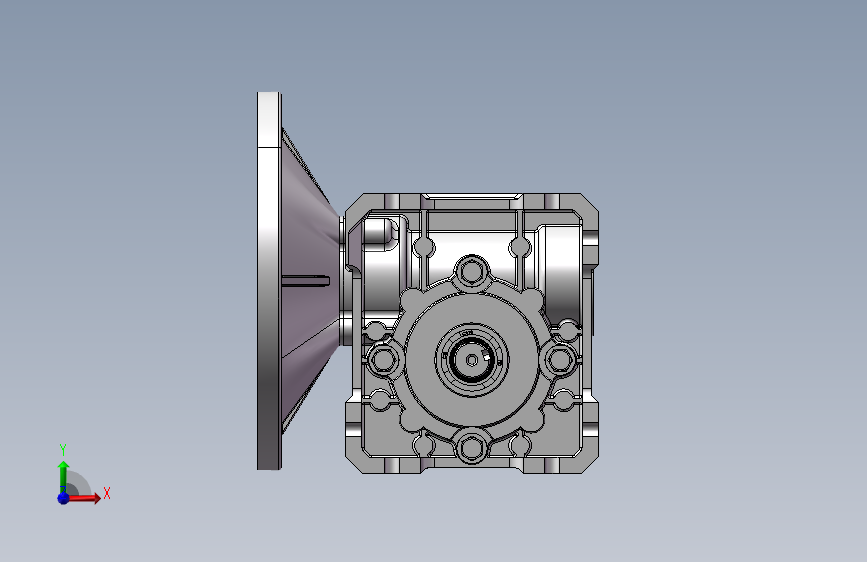

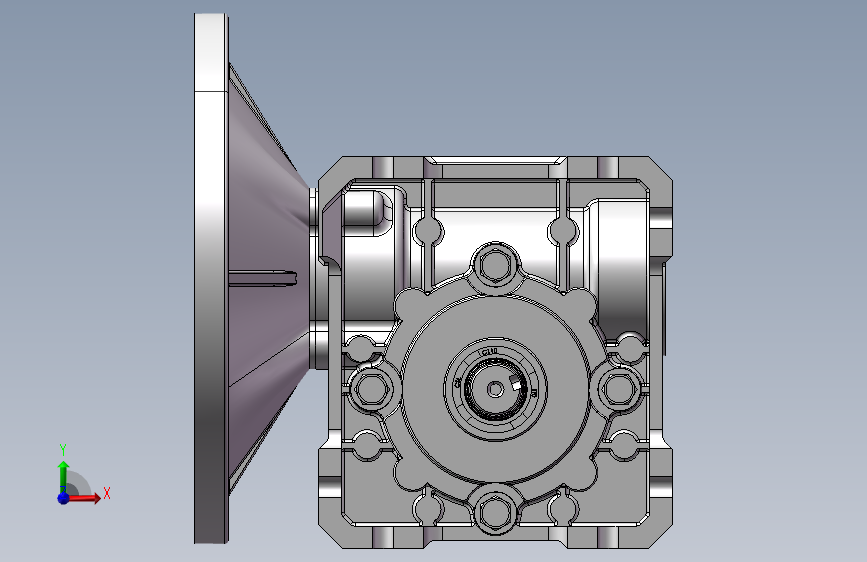

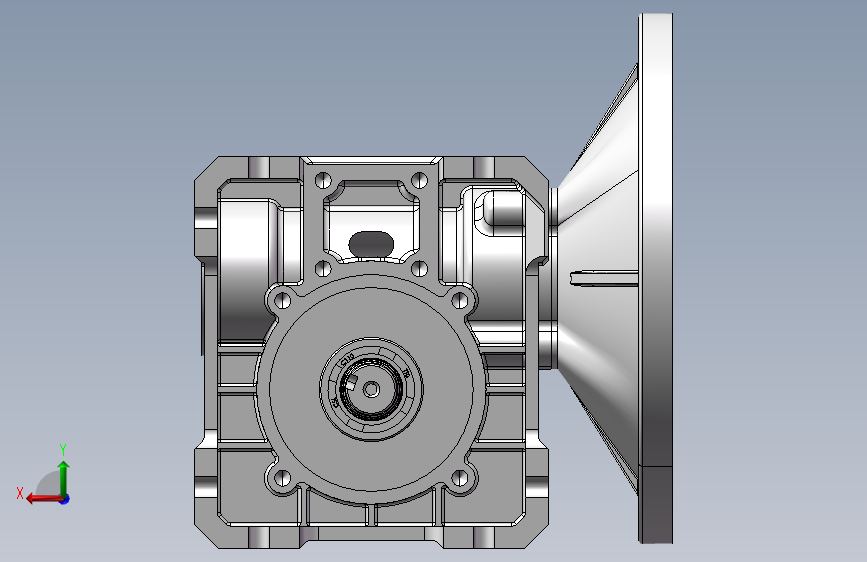

蜗轮蜗杆变速箱
图纸描述
蜗轮蜗杆变速箱图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小15.46M，共计73个文件，包含3D图纸，图纸主格式为catpart,prt,sldprt,catproduct,step,sldasm，使用SOLIDWORKS 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要68金币
立即下载 收藏
图纸信息
图纸ID ：514952
文件大小：15.46M
所需金币：68
图纸参数：可编辑，包含特征参数
图纸分类：交通运输
图纸格式：catpart,prt,sldprt,catproduct,step,sldasm
软件版本：SOLIDWORKS 2018
作者
CheerfulSparrow
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  BasicInternalRetainingRing_wti_TruarcN5000-168-S1.688.CATPart | 32.65K |
| 2 |  BasicInternalRetainingRing_wti_TruarcN5000-168-S1.688.prt | 110.00K |
| 3 |  BasicInternalRetainingRing_wti_TruarcN5000-168-S1.688.SLDPRT | 52.31K |
| 4 | bearingring.CATPart | 32.41K |
| 5 | bearingring.prt | 105.50K |
| 6 | bearingring.SLDPRT | 49.22K |
| 7 | cap.CATPart | 32.37K |
| 8 | cap.prt | 736.00K |
| 9 | cap.SLDPRT | 345.00K |
| 10 |  E3.CATProduct | 31.07K |
| 11 |  E3.log | 511B |
| 12 | Gear.CATPart | 32.38K |
| 13 | Gear.prt | 1.16M |
| 14 | Gear.SLDPRT | 560.82K |
| 15 | GearBox.log | 27.46K |
| 16 |  GearBox.STEP | 13.88M |
| 17 |  GearBox2.SLDASM | 46.55K |
| 18 | GearBox_step.prt | 127.50K |
| 19 | HexWasherScrew_AI_IN-HWMS0.25-28x0.5x0.5-N.CATPart | 32.50K |
| 20 | HexWasherScrew_AI_IN-HWMS0.25-28x0.5x0.5-N.prt | 113.00K |
| 21 | HexWasherScrew_AI_IN-HWMS0.25-28x0.5x0.5-N.SLDPRT | 54.83K |
| 22 | HexWasherScrew_AI_IN-HWMS0.25-28x1x1-N.CATPart | 32.56K |
| 23 | HexWasherScrew_AI_IN-HWMS0.25-28x1x1-N.prt | 112.50K |
| 24 | HexWasherScrew_AI_IN-HWMS0.25-28x1x1-N.SLDPRT | 53.97K |
| 25 | InputShaft.CATPart | 32.41K |
| 26 | InputShaft.prt | 402.50K |
| 27 | InputShaft.SLDPRT | 147.85K |
| 28 | InputShaftSeal.CATPart | 32.43K |
| 29 | InputShaftSeal.prt | 736.00K |
| 30 | InputShaftSeal.SLDPRT | 338.77K |
| 31 | InputShaftSealCover.CATPart | 32.39K |
| 32 | InputShaftSealCover.prt | 96.50K |
| 33 | InputShaftSealCover.SLDPRT | 46.51K |
| 34 | InvertedInternalRetainingRing_wti_Truarc5008-75-S0.75.CATPart | 32.65K |
| 35 | InvertedInternalRetainingRing_wti_Truarc5008-75-S0.75.prt | 121.50K |
| 36 | InvertedInternalRetainingRing_wti_Truarc5008-75-S0.75.SLDPRT | 58.11K |
| 37 | key.CATPart | 32.37K |
| 38 | key.prt | 85.50K |
| 39 | key.SLDPRT | 43.76K |
| 40 | motormount.CATPart | 32.41K |
| 41 | motormount.prt | 1.10M |
| 42 | motormount.SLDPRT | 564.04K |
| 43 | O-Ring.CATPart | 32.38K |
| 44 | O-Ring.prt | 92.00K |
| 45 | O-Ring.SLDPRT | 42.85K |
| 46 | OuterCasting.CATPart | 32.42K |
| 47 | OuterCasting.prt | 2.47M |
| 48 | OuterCasting.SLDPRT | 1.23M |
| 49 | OutputShaft.CATPart | 32.41K |
| 50 | OutputShaft.prt | 146.00K |
| 51 | OutputShaft.SLDPRT | 69.54K |
| 52 | OutputShaftAssembly.CATProduct | 16.58K |
| 53 | OutputShaftAssembly.prt | 85.00K |
| 54 | OutputShaftAssembly.SLDASM | 36.56K |
| 55 | OutputShaftSeal.CATPart | 32.44K |
| 56 | OutputShaftSeal.prt | 463.50K |
| 57 | OutputShaftSeal.SLDPRT | 213.81K |
| 58 | RadialBallBearing_68_SKF_SKF-6203-10DENC10_68.CATPart | 32.62K |
| 59 | RadialBallBearing_68_SKF_SKF-6203-10DENC10_68.prt | 298.50K |
| 60 | RadialBallBearing_68_SKF_SKF-6203-10DENC10_68.SLDPRT | 126.42K |
| 61 | sleeve.CATPart | 32.38K |
| 62 | sleeve.prt | 90.00K |
| 63 | sleeve.SLDPRT | 43.85K |
| 64 | SocketSetScrewFlatPoint_AI_SSFLATSKT0.375-24x0.375-HX-N.CATPart | 32.65K |
| 65 | SocketSetScrewFlatPoint_AI_SSFLATSKT0.375-24x0.375-HX-N.prt | 101.00K |
| 66 | SocketSetScrewFlatPoint_AI_SSFLATSKT0.375-24x0.375-HX-N.SLDPRT | 48.54K |
| 67 | TaperBearing.CATPart | 32.21K |
| 68 | TaperBearing.prt | 261.00K |
| 69 | TaperBearing.SLDPRT | 124.04K |
| 70 | washer.CATPart | 32.38K |
| 71 | washer.prt | 90.00K |
| 72 | washer.SLDPRT | 43.38K |
| 73 | zongzhuangtu859.SLDASM | 4.99M |
