法兰盘冲压成形工艺及模具设计（级进模含CAD图纸+说明书）
图纸描述

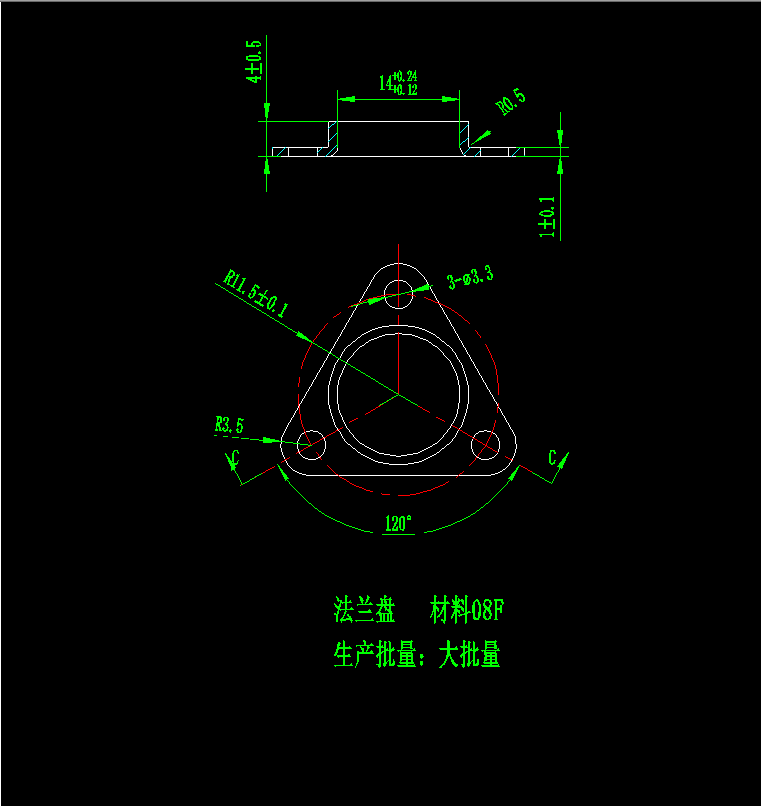

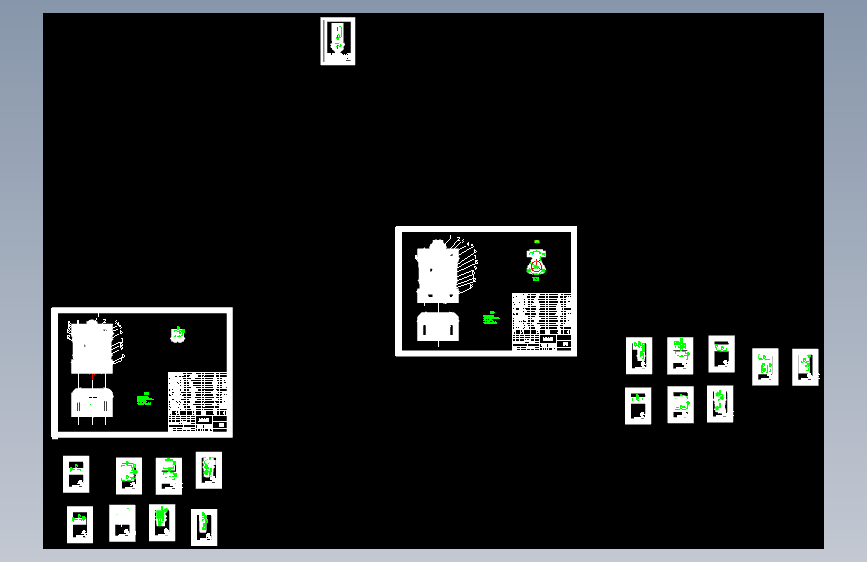

法兰盘冲压成形工艺及模具设计（级进模含CAD图纸+说明书）图纸下载，该图纸类型属于零部件模型、管道附件图纸，图纸大小1.86M，共计18个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
WX_202911
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

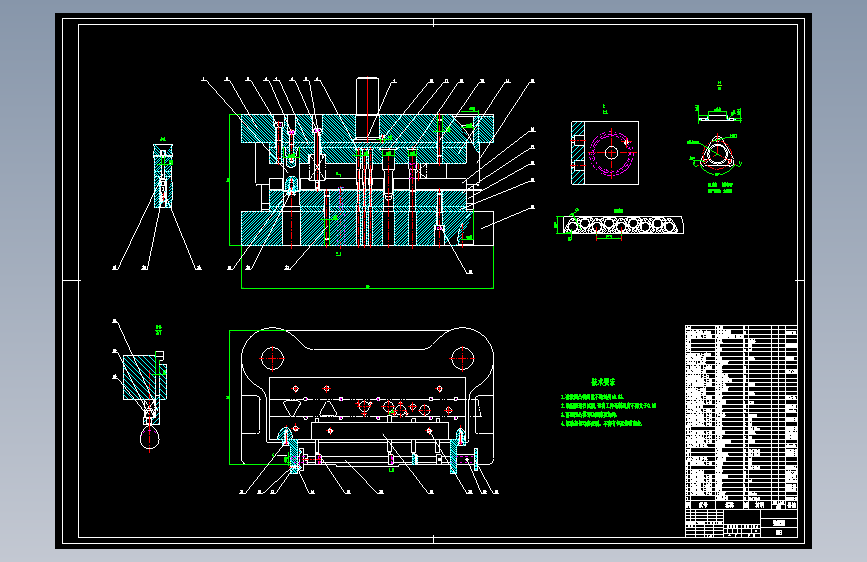

| 1 |  A0-装配图.dwg | 186.69K |
| 2 | A1-下模座.dwg | 78.53K |

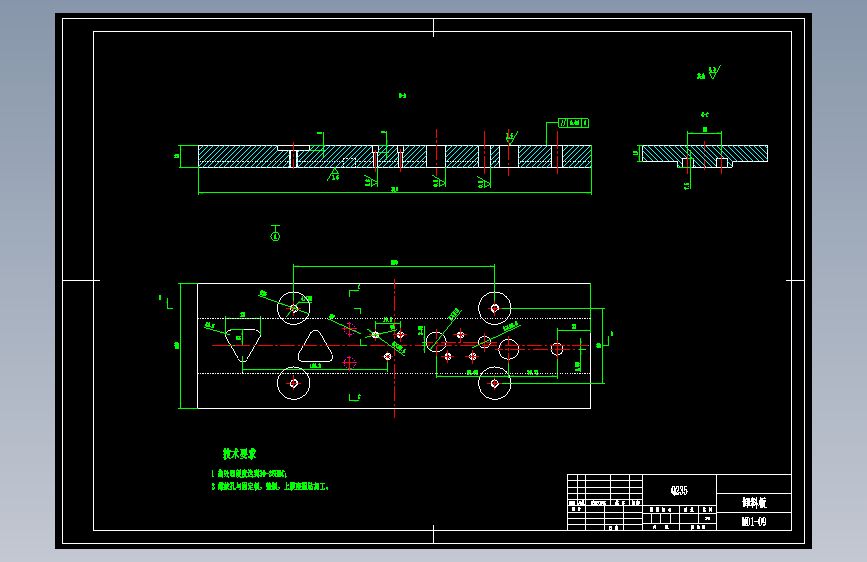

| 3 | A2-卸料板.dwg | 83.75K |
| 4 | A3-上垫板.dwg | 56.63K |
| 5 | A3-下垫板.dwg | 61.59K |

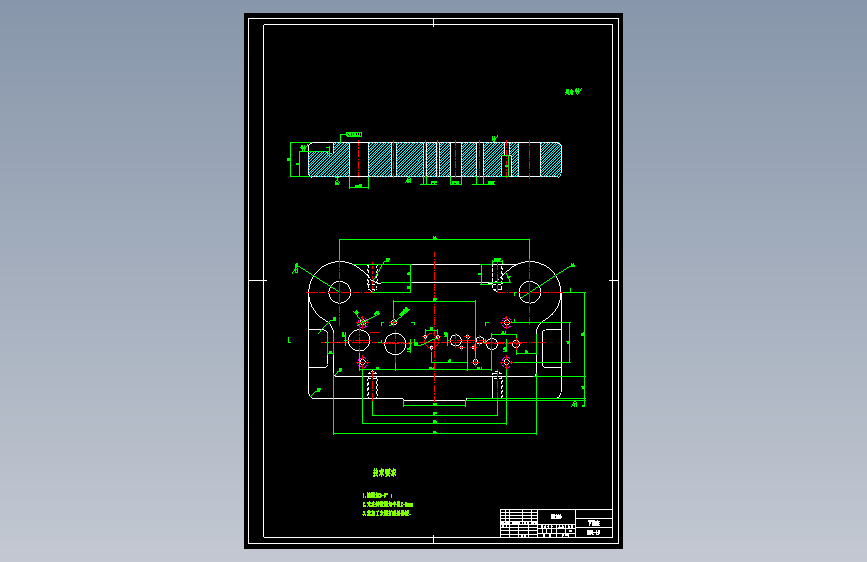

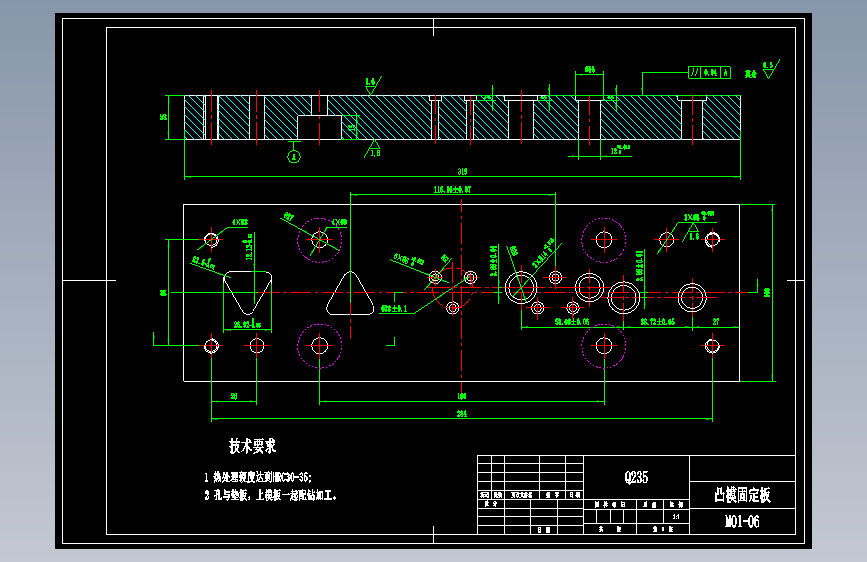

| 6 | A3-凸模固定板.dwg | 84.00K |
| 7 | A3-凹模.dwg | 76.78K |
| 8 | A4-冲孔凸模1.dwg | 56.84K |
| 9 | A4-冲孔凸模2.dwg | 55.63K |
| 10 | A4-法兰零件图.dwg | 58.94K |
| 11 | A4-翻边凸模.dwg | 57.34K |
| 12 | A4-落料凸模.dwg | 56.13K |
| 13 |  中期报告：法兰盘冲压成形工艺及模具设计.doc | 24.50K |
| 14 | 开题报告.doc | 44.00K |
| 15 | 模具外文翻译：冲压成形的研究方法.doc | 609.00K |
| 16 | 演讲稿PPT.ppt | 205.00K |
| 17 |  设计说明书.docx | 441.74K |
| 18 | 零件图装配图.dwg | 282.34K |
