线性定子注塑模具
图纸描述

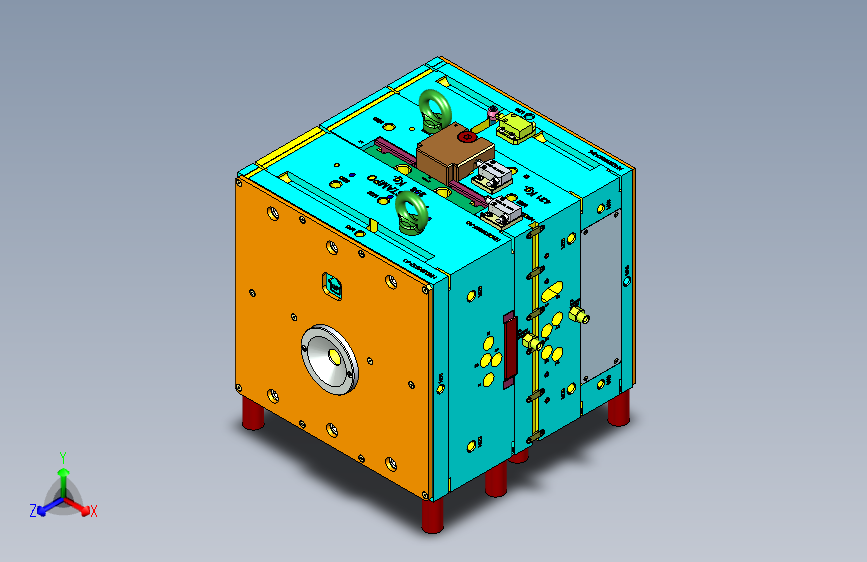

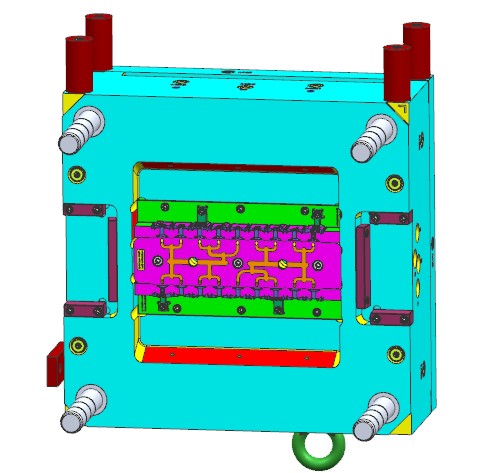

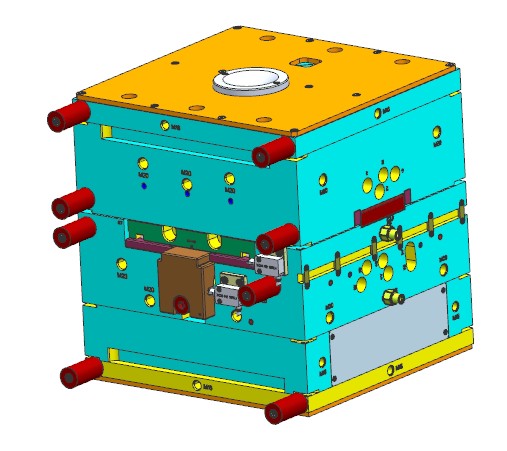

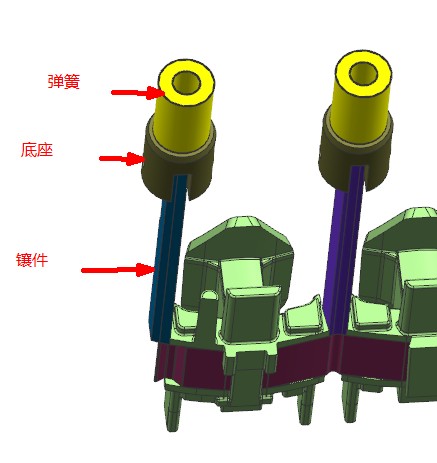

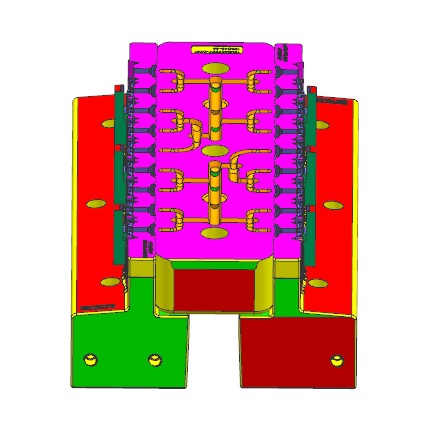

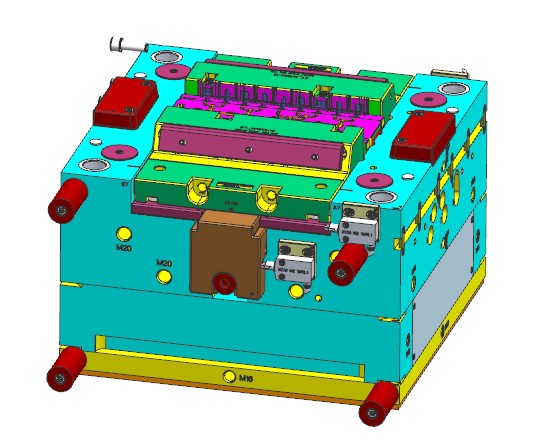

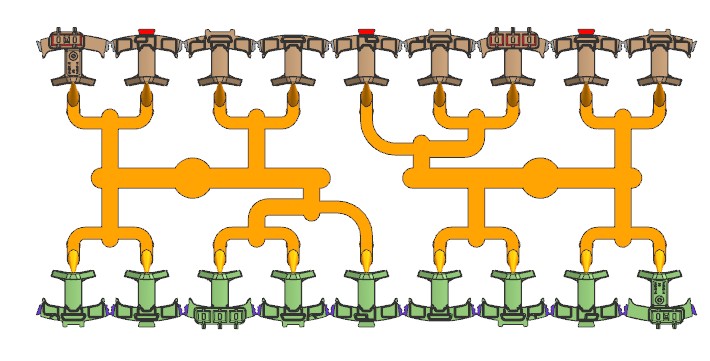

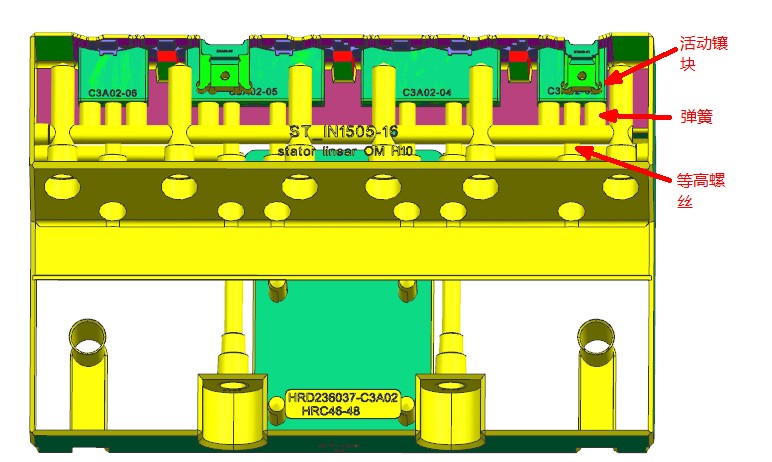

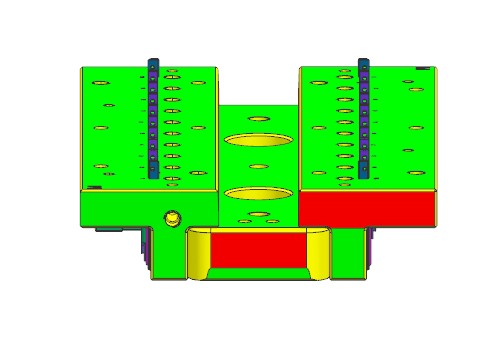

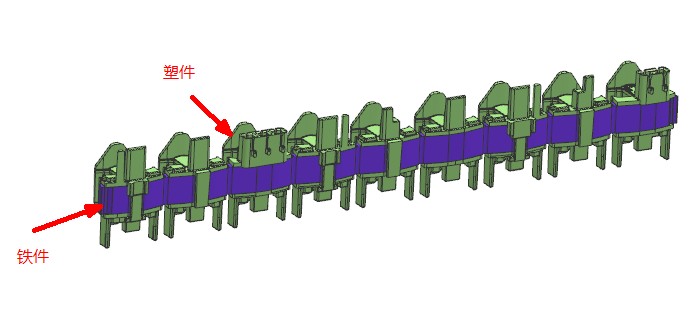

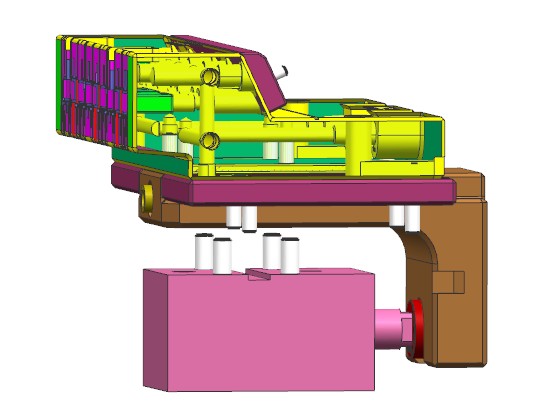

线性定子注塑模具。产品由一个铁件和九个塑件做成，塑件是独立不接触的，因此需要有九个浇口。流道尺寸有区别，尽量保证同时注满。因为铁件存在公差，为防止跟模具干涉，前模跟铁件接触的部分设计为镶件，并在镶件后设计有弹簧。滑块上跟铁件接触的部分也拆为镶件，设计有弹簧和等高螺丝。为减小模具尺寸，油缸设计在滑块下，通过L型块拉动滑块运动。
