干衣机配件注塑模具。产品外形类似壳体，在中心圆孔处分三点潜伏浇口进胶。产品腔深140，分型面高低落差较大。前模仁与滑块的斜度配合面较大，需要设计耐磨板便于研配。产品需要四面滑块，滑块与滑块应该斜面配合，防止开模瞬间擦伤。

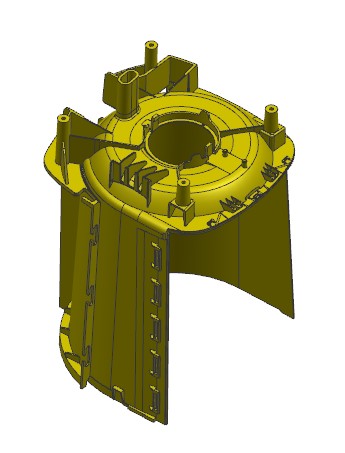

干衣机配件注塑模具
图纸描述

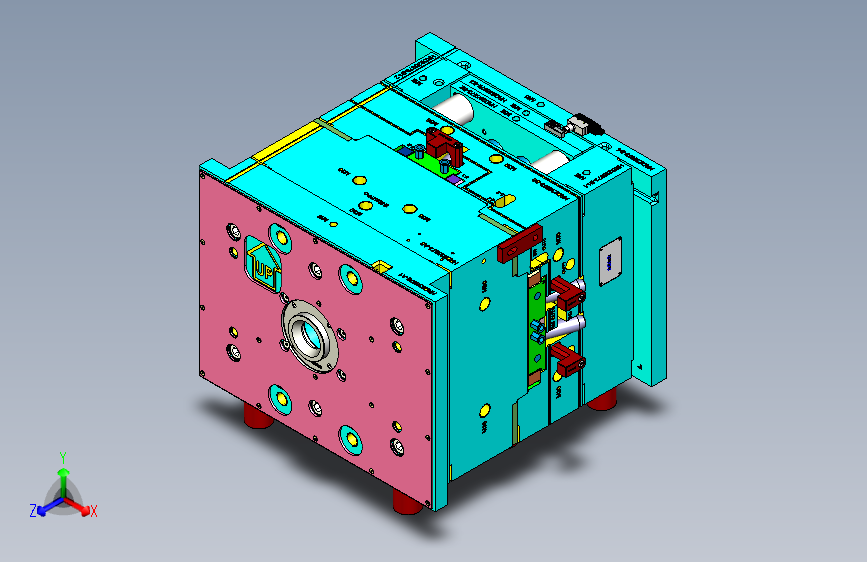

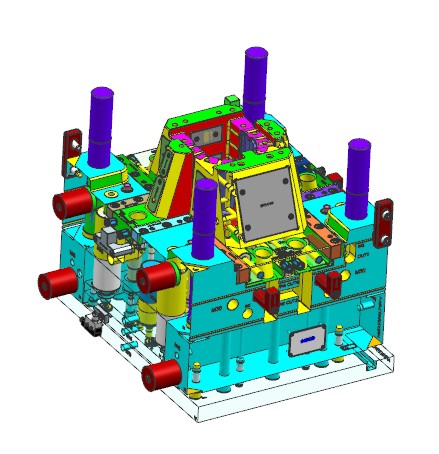

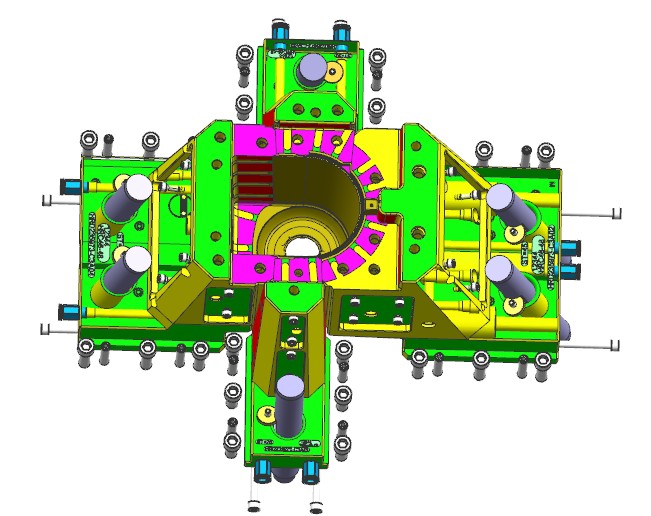

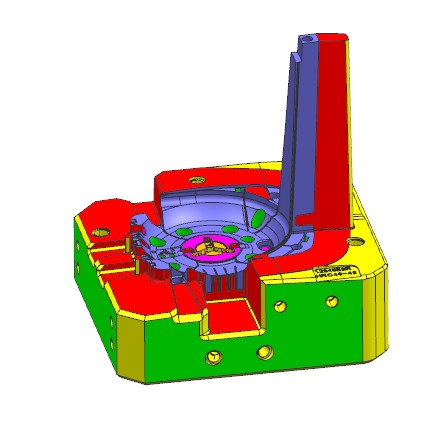

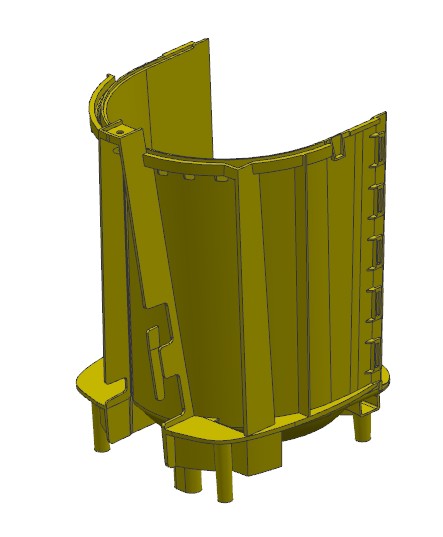

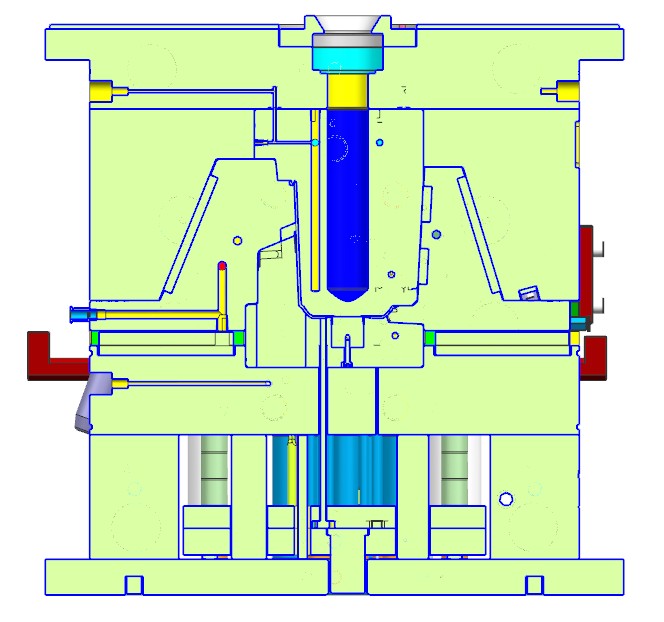

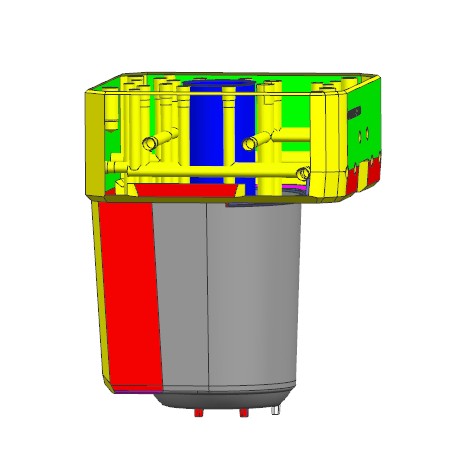

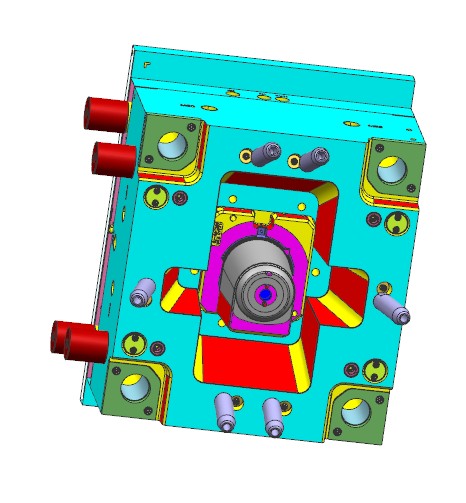

干衣机配件注塑模具。产品外形类似壳体，在中心圆孔处分三点潜伏浇口进胶。产品腔深140，分型面高低落差较大。前模仁与滑块的斜度配合面较大，需要设计耐磨板便于研配。产品需要四面滑块，滑块与滑块应该斜面配合，防止开模瞬间擦伤。
下载需要100金币
立即下载 收藏
图纸信息
作者
禄雷畔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD235973-TOP.stp | 80.28M |
