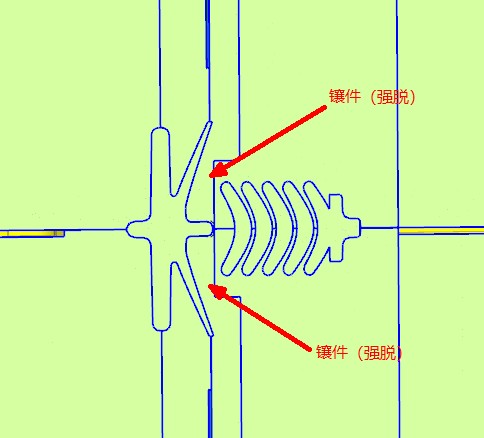

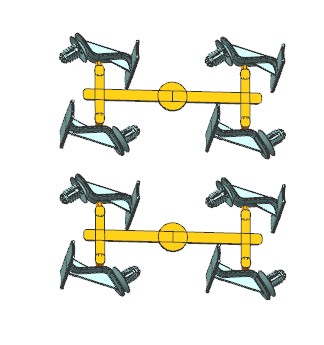

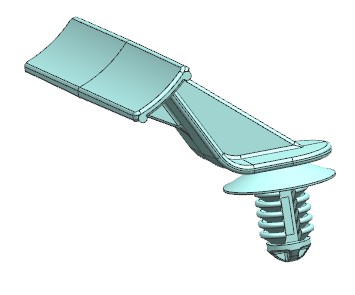

汽车线束支架注塑模具。产品造型特殊，倒扣无法用结构抽芯，只能使用强脱。将强脱胶位部分取做镶件方便加工。因模具前后模胶位相同，为防止产品粘前模，所以前模也设计有顶出机构，使用扣机利用开模动作带动针板同步运动。

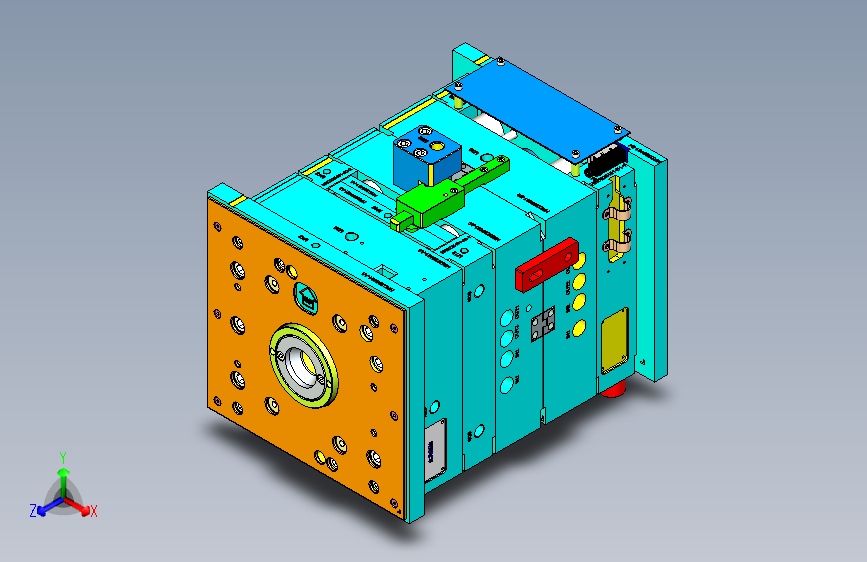

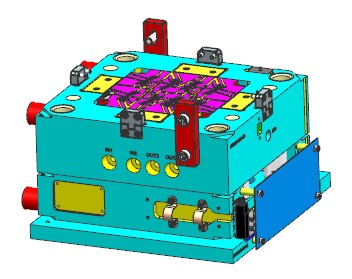

汽车线束支架注塑模具
图纸描述

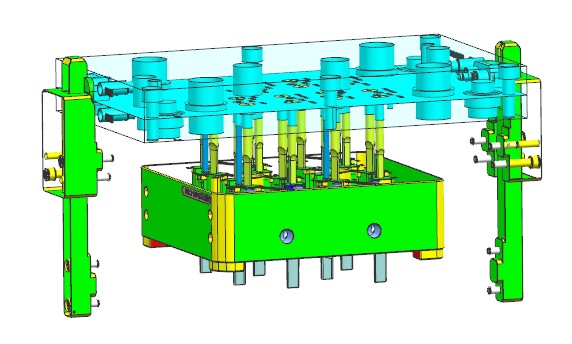

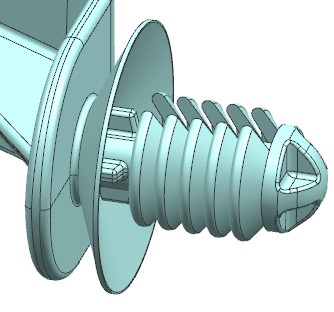

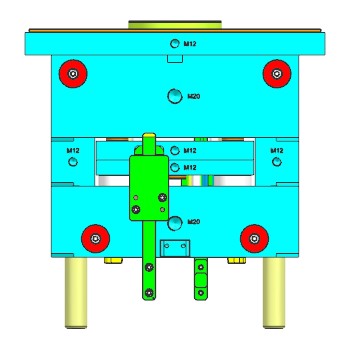

汽车线束支架注塑模具。产品造型特殊，倒扣无法用结构抽芯，只能使用强脱。将强脱胶位部分取做镶件方便加工。因模具前后模胶位相同，为防止产品粘前模，所以前模也设计有顶出机构，使用扣机利用开模动作带动针板同步运动。
