汽车扳手注塑模具
图纸描述

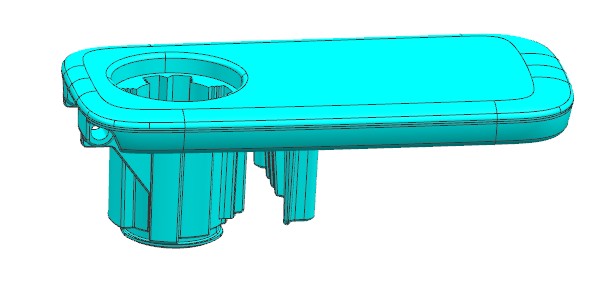

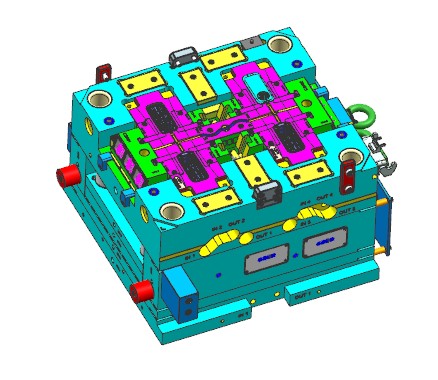

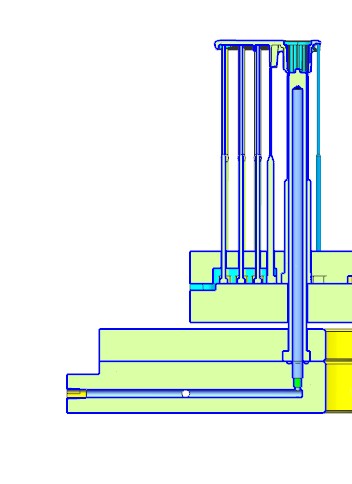

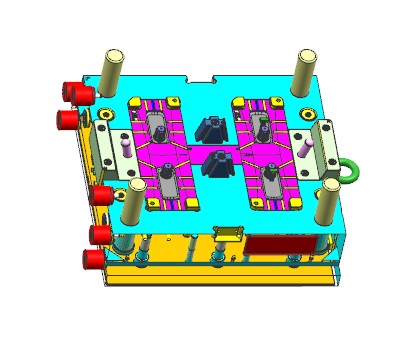

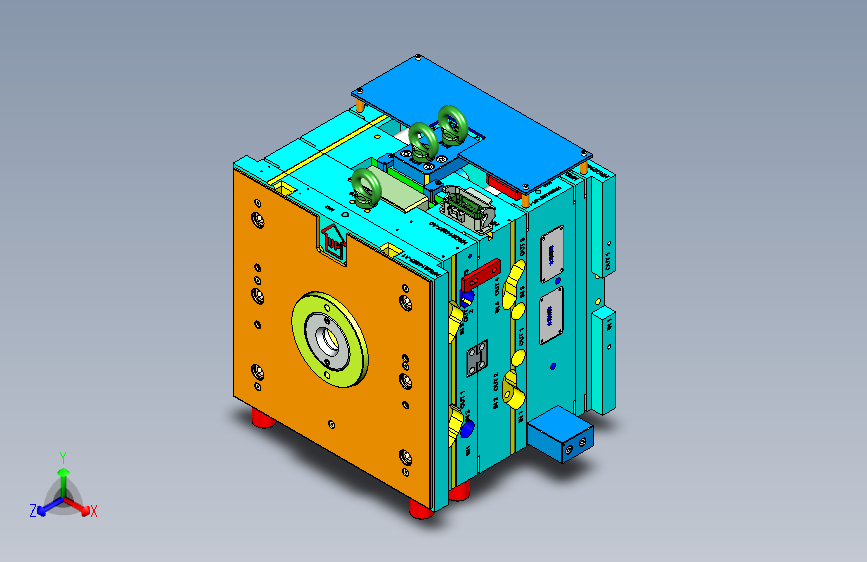

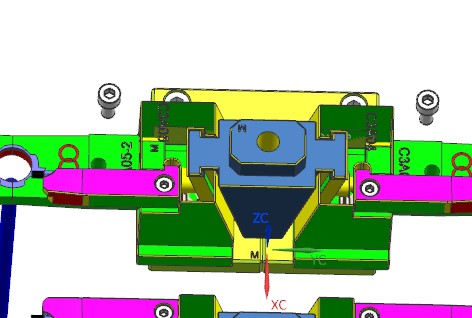

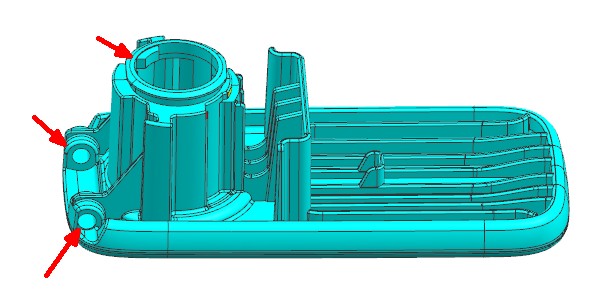

汽车扳手注塑模具。产品为外观件，表面加工皮纹。使用潜伏浇口进胶。产品背面有3处倒扣，两个圆孔和一个环形倒扣。环形倒扣需要两个滑块对碰抽芯，滑块设计为内滑块。内滑块需要在模仁上加工隧道，为方便加工，一般将隧道的不部分挖开，只保留5-10MM的封胶位。
下载需要100金币
立即下载 收藏
图纸信息
作者
WX_203040
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD214897-TOP.stp | 121.79M |
