汽车变速箱
图纸描述

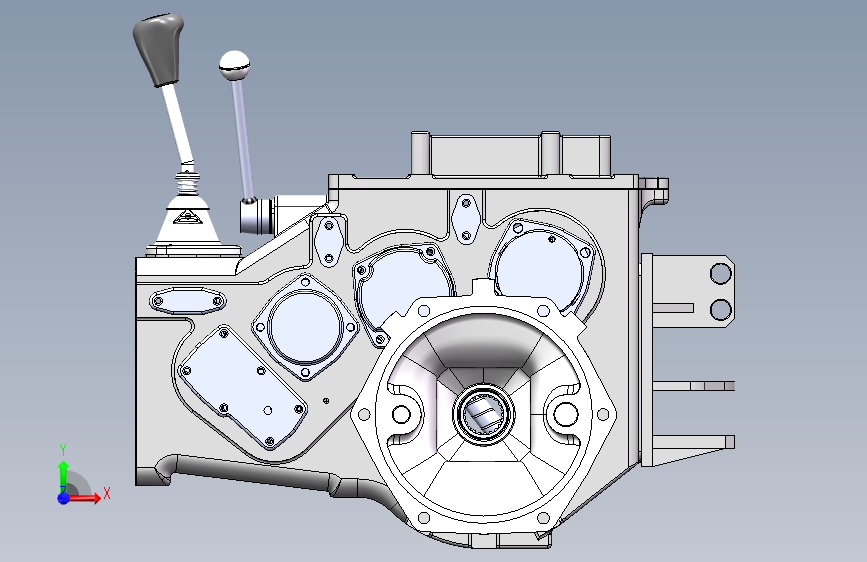

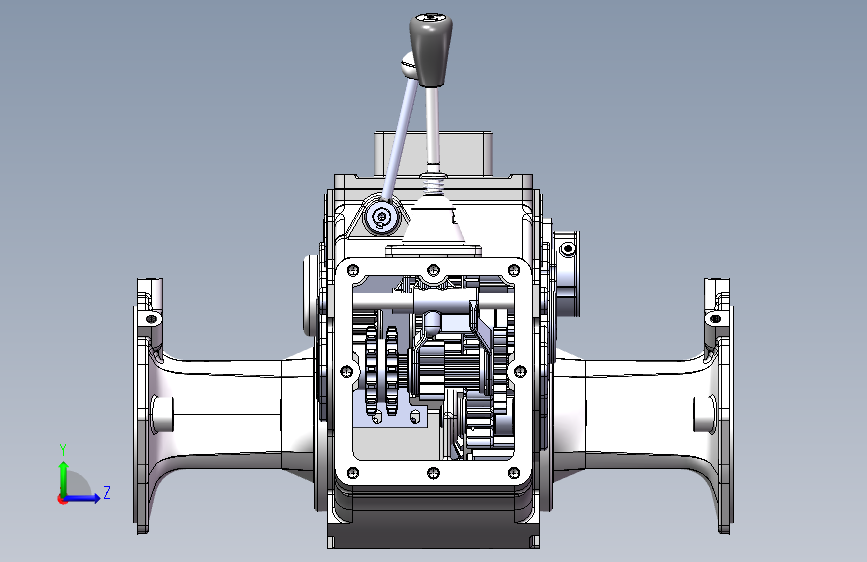

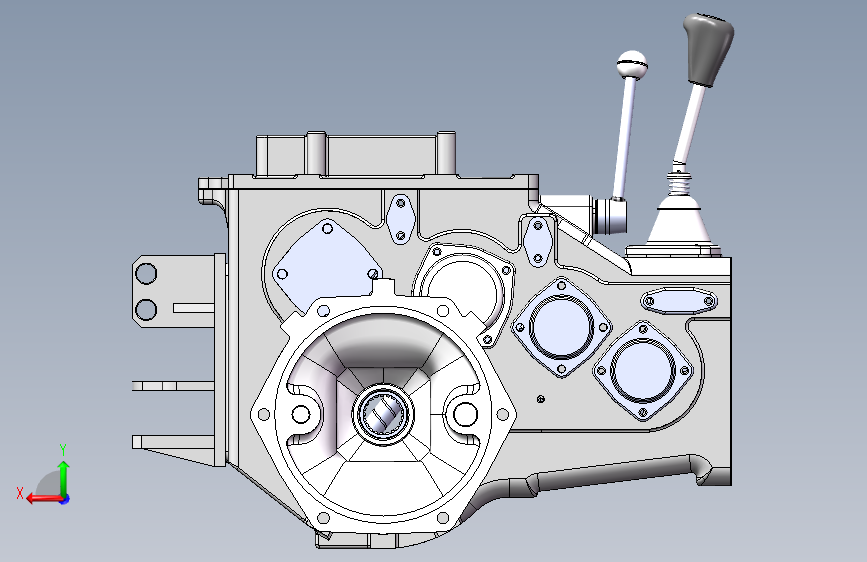

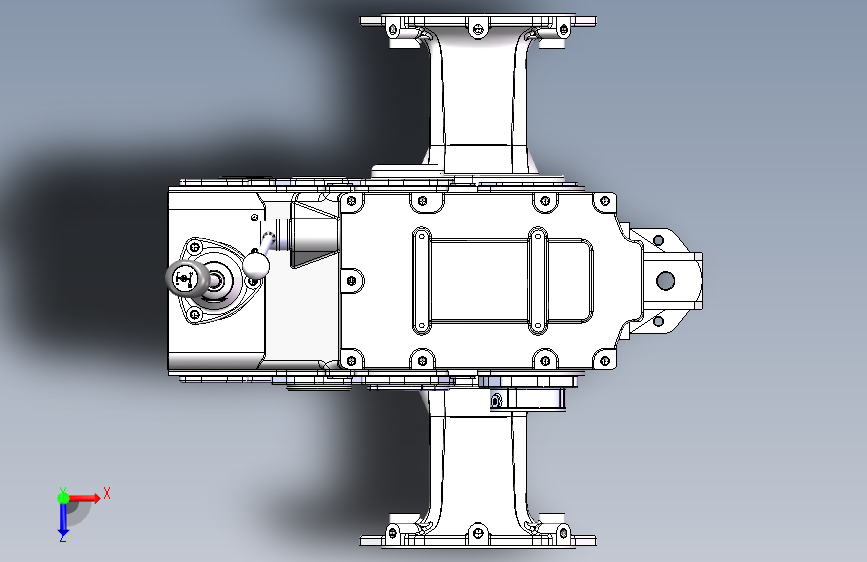

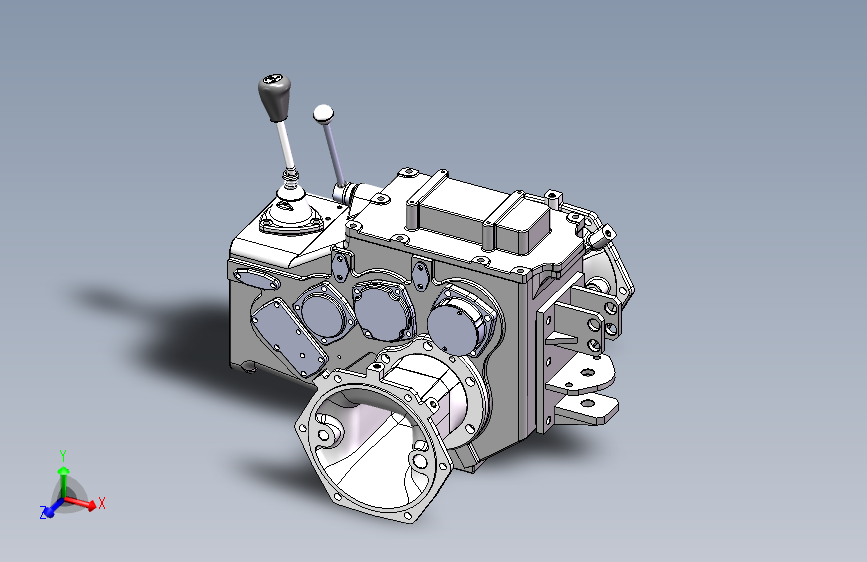

汽车变速箱图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小64.76M，共计119个文件，包含3D图纸，图纸主格式为sldasm,sldprt，使用SOLIDWORKS 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要18金币 推广可免费下载
立即下载 收藏
图纸信息
作者
AwesomeWizard
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  200.37.001变速箱总成基本.SLDASM | 13.32M |
| 2 | 200.37.011-1.SLDASM | 641.92K |
| 3 | 200.37.012三轴常啮合双联齿轮组合.SLDASM | 763.42K |
| 4 | 200.37.013差速器总成.SLDASM | 1016.78K |
| 5 | 200.37.014付变速拨臂焊合.SLDASM | 92.84K |
| 6 | 200.37.015付变速杆焊合.SLDASM | 150.03K |
| 7 | 200.37.016变速杆装配.SLDASM | 1.28M |
| 8 |  200.37.115第三轴高低档滑动齿轮.SLDPRT | 1.14M |
| 9 | 200.37.116第三轴.SLDPRT | 440.16K |
| 10 | 200.37.117三轴纸垫.SLDPRT | 70.58K |
| 11 | 200.37.118三轴右盖.SLDPRT | 179.57K |
| 12 | 200.37.119半轴纸垫.SLDPRT | 155.50K |
| 13 | 200.37.120右半轴壳.SLDPRT | 1.73M |
| 14 | 200.37.121左半轴壳.SLDPRT | 1.85M |
| 15 | 200.37.122锁片.SLDPRT | 60.04K |
| 16 | 200.37.123A中央大齿轮.SLDPRT | 659.87K |
| 17 | 200.37.124螺栓.SLDPRT | 134.81K |
| 18 | 200.37.125差速器壳.SLDPRT | 523.69K |
| 19 | 200.37.126行星齿轮轴.SLDPRT | 244.77K |
| 20 | 200.37.127行星齿轮垫片.SLDPRT | 87.72K |
| 21 | 200.37.128行星齿轮.SLDPRT | 373.73K |
| 22 | 200.37.129-1半轴齿轮.SLDPRT | 600.68K |
| 23 | 200.37.130半轴齿轮垫片.SLDPRT | 55.22K |
| 24 | 200.37.131行星轴压板.SLDPRT | 104.89K |
| 25 | 200.37.132行星轴锁片.SLDPRT | 100.33K |
| 26 | 200.37.133三轴左盖.SLDPRT | 230.55K |
| 27 | 200.37.134-1主动常啮合齿轮渐开线花键.SLDPRT | 494.75K |
| 28 | 200.37.135-1第二轴一档被动齿轮渐开线花键.SLDPRT | 1.22M |
| 29 | 200.37.136-1第二轴二档被动齿轮渐开线花键.SLDPRT | 630.42K |
| 30 | 200.37.137二轴左盖.SLDPRT | 174.69K |
| 31 | 200.37.138第二轴左垫.SLDPRT | 69.01K |
| 32 | 200.37.139一轴左垫.SLDPRT | 80.59K |
| 33 | 200.37.140一轴左盖.SLDPRT | 146.93K |
| 34 | 200.37.141-1第一轴一、三档滑动齿轮渐开线花键.SLDPRT | 381.27K |
| 35 | 200.37.142-1第一轴二倒档滑动齿轮渐开线花键.SLDPRT | 423.03K |
| 36 | 200.37.143制动凸轮轴套.SLDPRT | 163.00K |
| 37 | 200.37.144拨叉轴盖.SLDPRT | 95.78K |
| 38 | 200.37.145拨叉轴垫.SLDPRT | 59.58K |
| 39 | 200.37.147变速箱盖衬垫.SLDPRT | 113.64K |
| 40 | 200.37.148拨臂转轴.SLDPRT | 112.12K |
| 41 | 200.37.149付变速拨叉臂.SLDPRT | 69.56K |
| 42 | 200.37.150拨叉臂销.SLDPRT | 81.23K |
| 43 | 200.37.151-1轴套.SLDPRT | 72.72K |
| 44 | 200.37.152手柄座.SLDPRT | 94.70K |
| 45 | 200.37.153-1付变速杆.SLDPRT | 78.91K |
| 46 | 200.37.154档位手柄.SLDPRT | 317.89K |
| 47 | 200.37.155变速杆座.SLDPRT | 421.74K |
| 48 | 200.37.156变速杆球头罩.SLDPRT | 167.99K |
| 49 | 200.37.157变速杆弹簧.SLDPRT | 324.97K |
| 50 | 200.37.158变速杆弹簧压片.SLDPRT | 158.53K |
| 51 | 200.37.159-2变速杆.SLDPRT | 151.17K |
| 52 | 200.37.160变速杆导板.SLDPRT | 82.28K |
| 53 | 200.37.161变速杆盖纸垫.SLDPRT | 66.94K |
| 54 | 200.37.162变速箱前纸垫.SLDPRT | 77.44K |
| 55 | 200.37.164二、倒挡拨叉轴.SLDPRT | 100.56K |
| 56 | 200.37.165一、三挡拨叉轴.SLDPRT | 101.12K |
| 57 | 200.37.166-1二倒挡拨叉（渐开线）.SLDPRT | 640.37K |
| 58 | 200.37.167-1一、三挡拨叉.SLDPRT | 573.29K |
| 59 | 200.37.168防护板.SLDPRT | 136.74K |
| 60 | 200.37.169定位弹簧.SLDPRT | 392.00K |
| 61 | 200.37.170付变速拨叉.SLDPRT | 388.58K |
| 62 | 200.37.171付变速拨叉轴.SLDPRT | 102.87K |
| 63 | 200.37.172动力轴出轴右垫.SLDPRT | 70.02K |
| 64 | 200.37.173-1动力输出轴右盖动输型.SLDPRT | 67.24K |
| 65 | 200.37.173A动力输出轴右盖（基本型）.SLDPRT | 291.50K |
| 66 | 200.37.174动力输出轴.SLDPRT | 503.88K |
| 67 | 200.37.175动力输出滑动齿轮.SLDPRT | 604.79K |
| 68 | 200.37.176动力输出拨叉轴垫.SLDPRT | 58.37K |
| 69 | 200.37.177动力输出拨叉轴盖.SLDPRT | 62.21K |
| 70 | 200.37.178动力输出拨叉轴.SLDPRT | 90.96K |
| 71 | 200.37.179动力输出拨叉.SLDPRT | 513.57K |
| 72 | 200.37.180倒挡齿轮.SLDPRT | 606.36K |
| 73 | 200.37.181A倒挡齿轮轴套.SLDPRT | 222.20K |
| 74 | 200.37.182倒挡轴隔圈2.SLDPRT | 74.79K |
| 75 | 200.37.182倒挡轴隔圈4.SLDPRT | 78.63K |
| 76 | 200.37.183倒档轴.SLDPRT | 119.58K |
| 77 | 200.37.184左盖板.SLDPRT | 54.45K |
| 78 | 200.37.185-1动力输出轴左盖运输型.SLDPRT | 213.00K |
| 79 | 200.37.185B动力输出轴左盖（全能型）.SLDPRT | 399.57K |
| 80 | 200.37.186动力输出轴左垫.SLDPRT | 69.61K |
| 81 | 200.37.187动力输出轴套.SLDPRT | 160.88K |
| 82 | 200.37.190双头螺栓.SLDPRT | 167.00K |
| 83 | 200.37.191双头螺栓.SLDPRT | 153.00K |
| 84 | 200.37.195变速箱盖动输型.SLDPRT | 580.33K |
| 85 | 200.37.197变速杆垫片发底盘用.SLDPRT | 114.00K |
| 86 | 200.37.198一轴隔圈.SLDPRT | 69.07K |
| 87 | 37.017倒档齿组合.SLDASM | 452.70K |
| 88 | GY200.37.102-2被动链轮（渐开线）.SLDPRT | 1.16M |
| 89 | GY200.37.103-1第一轴（渐开线）.SLDPRT | 584.28K |
| 90 | GY200.37.104一、二轴右盖.SLDPRT | 144.37K |
| 91 | GY200.37.105一、二轴右垫.SLDPRT | 68.83K |
| 92 | GY200.37.106-1二轴端面挡圈.SLDPRT | 86.14K |
| 93 | GY200.37.107-1第二轴高低挡双联齿.SLDPRT | 2.85M |
| 94 | GY200.37.108-2二轴双联齿隔圈.SLDPRT | 102.67K |
| 95 | GY200.37.109-1二轴左隔圈.SLDPRT | 69.66K |
| 96 | GY200.37.110-2A第二轴.SLDPRT | 295.74K |
| 97 | GY200.37.111三轴隔圈.SLDPRT | 70.38K |
| 98 | GY200.37.111三轴隔圈2.SLDPRT | 152.50K |
| 99 | GY200.37.112三轴常啮合双联齿轮.SLDPRT | 1.70M |
| 100 | GY200.37.113A三轴滚针挡圈.SLDPRT | 89.30K |
| 101 | GY200.37.114三轴滚针挡圈.SLDPRT | 66.90K |
| 102 | ~$花键21×45x40.22.SLDPRT | 14B |
| 103 | “zongzhuangtu”859.SLDASM | 12.70M |
| 104 | 加强筋.SLDPRT | 50.42K |
| 105 | 加强筋2.SLDPRT | 48.64K |
| 106 | 变速箱37101.SLDPRT | 5.81M |
| 107 | 垫圈2038.SLDPRT | 61.08K |
| 108 | 开槽锥端定位螺钉M6×12[GB72-88].SLDPRT | 109.70K |
| 109 | 开槽锥端定位螺钉M8×12[GB72-88].SLDPRT | 245.00K |
| 110 | 挂板.SLDPRT | 65.75K |
| 111 | 档位手柄组合件.SLDASM | 330.61K |
| 112 | 档位标示.sldprt | 203.76K |
| 113 | 牵引底板.SLDPRT | 84.43K |
| 114 | 牵引板.SLDASM | 125.75K |
| 115 | 牵引销上板.SLDPRT | 78.32K |
| 116 | 牵引销下板.SLDPRT | 63.38K |
| 117 | 球头.SLDPRT | 133.85K |
| 118 | 花键17×37x32.27.SLDPRT | 609.00K |
| 119 | 花键21×45x40.22.SLDPRT | 475.00K |
