方形垫片冲孔落料复合模设计（40×40尺寸垫片冲压模具）图纸下载,该图纸类型属于模具图纸、其他模具图纸,图纸大小922.27KB,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
方形垫片冲孔落料复合模设计（40×40尺寸垫片冲压模具）
图纸描述
方形垫片冲孔落料复合模设计（40×40尺寸垫片冲压模具）图纸下载,该图纸类型属于模具图纸、其他模具图纸,图纸大小922.27KB,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
WX_202977
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

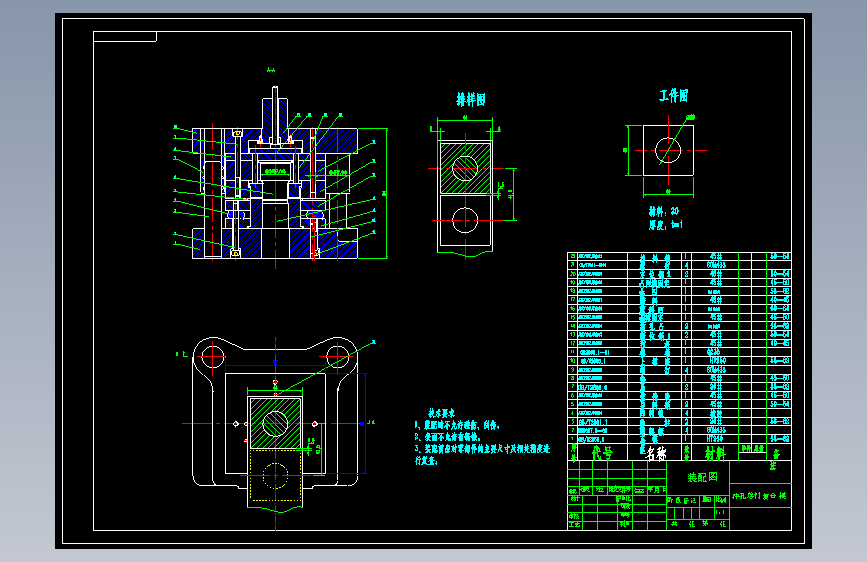

| 1 |  A2-冲孔落料复合模装配图.dwg | 103.28K |
| 2 | A4-冲孔凸模.dwg | 68.16K |
| 3 | A4-凸凹模.dwg | 68.91K |

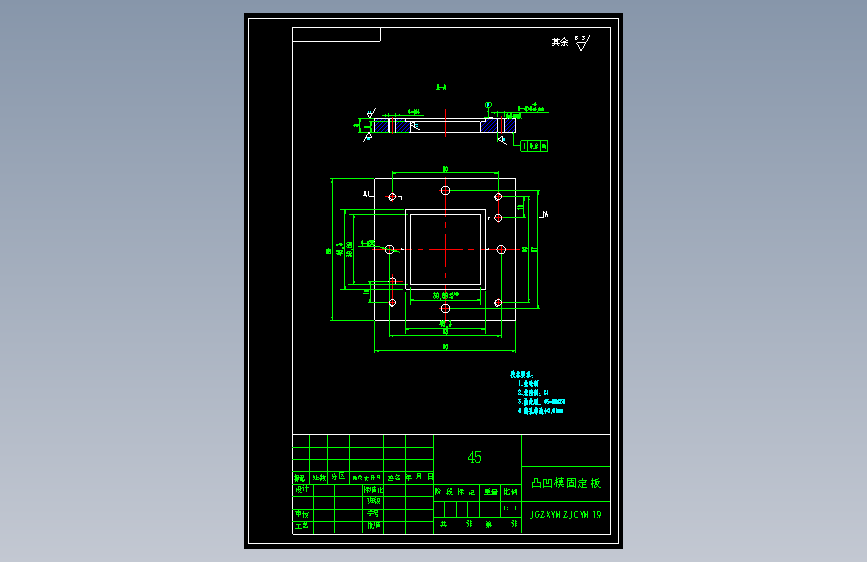

| 4 | A4-凸凹模固定板.dwg | 75.13K |

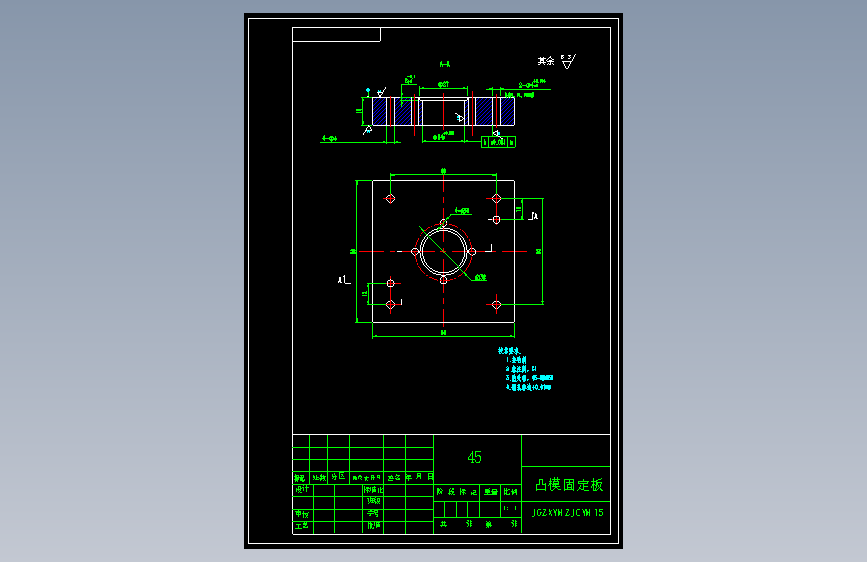

| 5 | A4-凸模固定板.dwg | 73.63K |
| 6 | A4-卸料板.dwg | 71.16K |
| 7 | A4-垫板.dwg | 72.41K |
| 8 | A4-打杆.dwg | 63.69K |

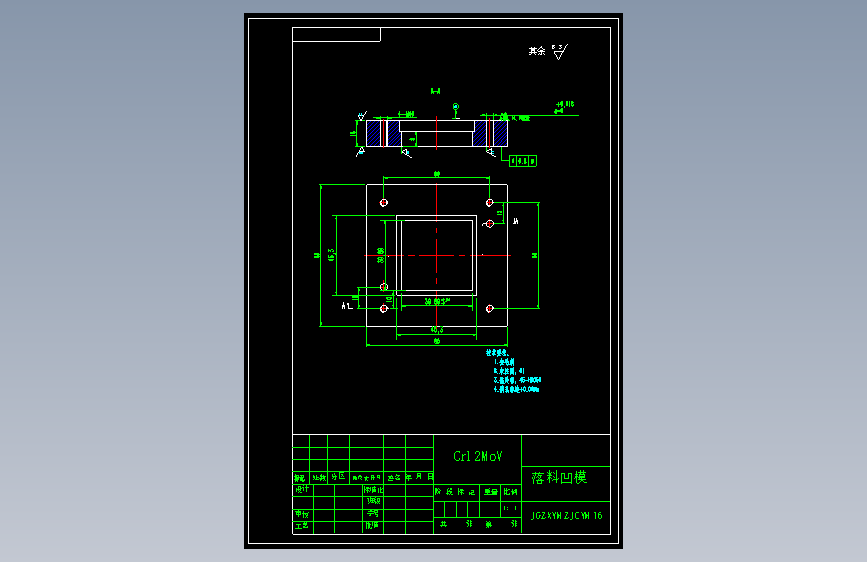

| 9 | A4-推件块.dwg | 68.91K |
| 10 | A4-落料凹模.dwg | 74.38K |

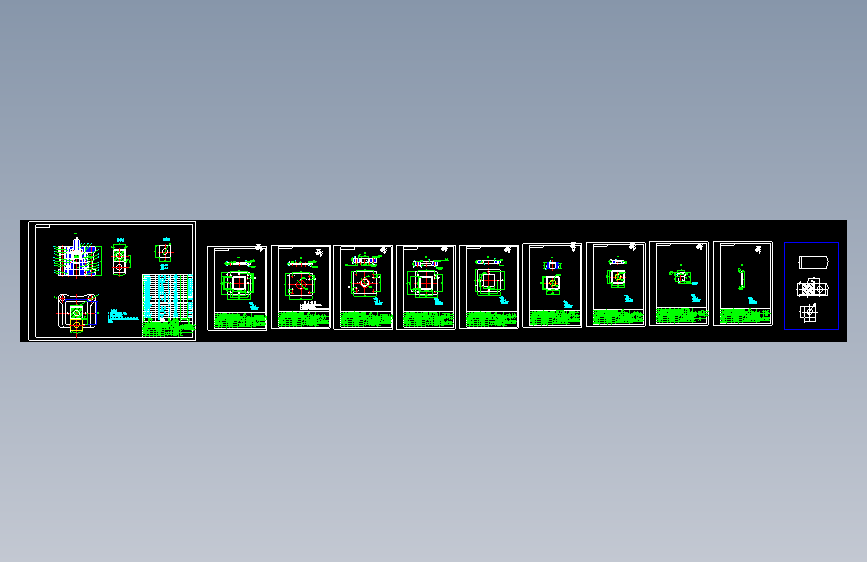

| 11 | 图纸汇总.dwg | 388.25K |
| 12 |  垫片零件冲压工艺卡片.doc | 69.00K |
| 13 | 设计说明书.doc | 357.00K |
