上压盖零件加工工艺及钻上端φ7.5孔和钻、攻ZG12.7[1-2]螺纹夹具设计
图纸描述
上压盖零件加工工艺及钻上端φ7.5孔和钻、攻ZG12.7[1-2]螺纹夹具设计图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小1.11M，共计19个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要770金币
立即下载 收藏
图纸信息
作者
WX_202933
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

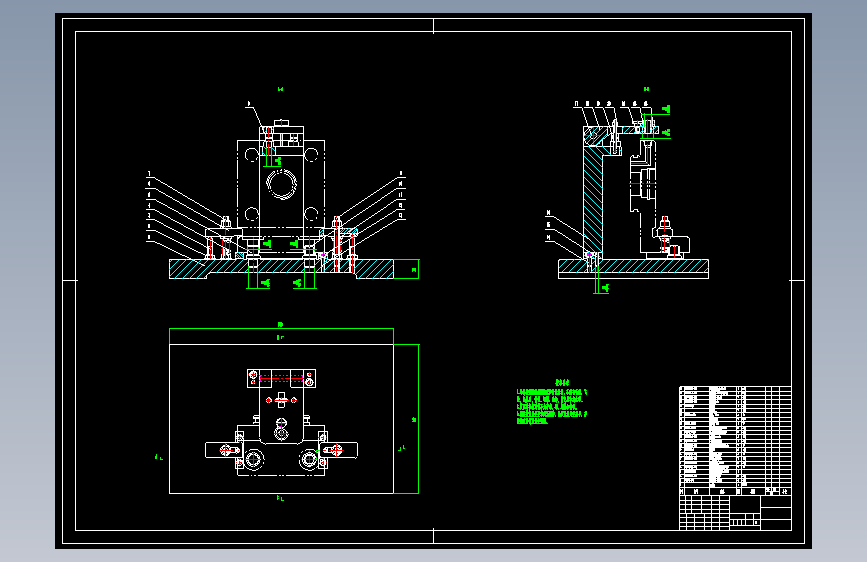

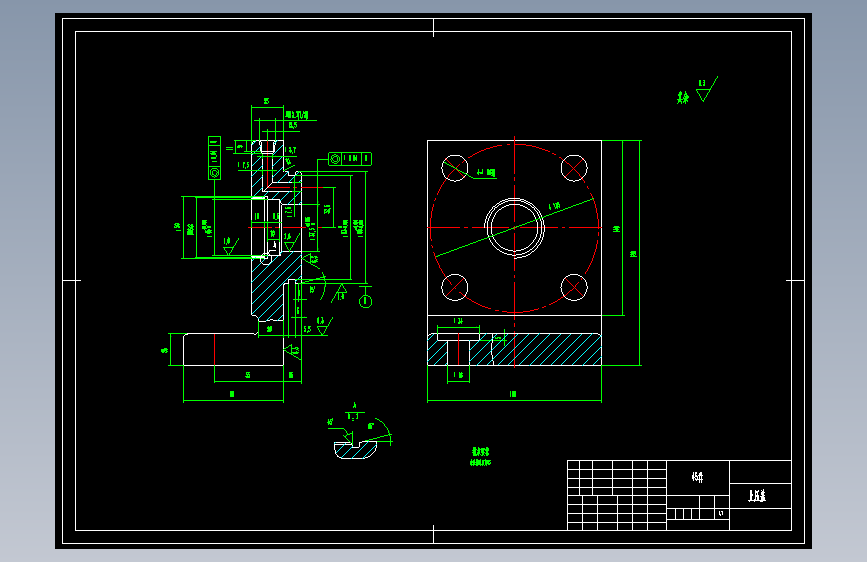

| 1 |  上压盖——A2.dwg | 37.62K |

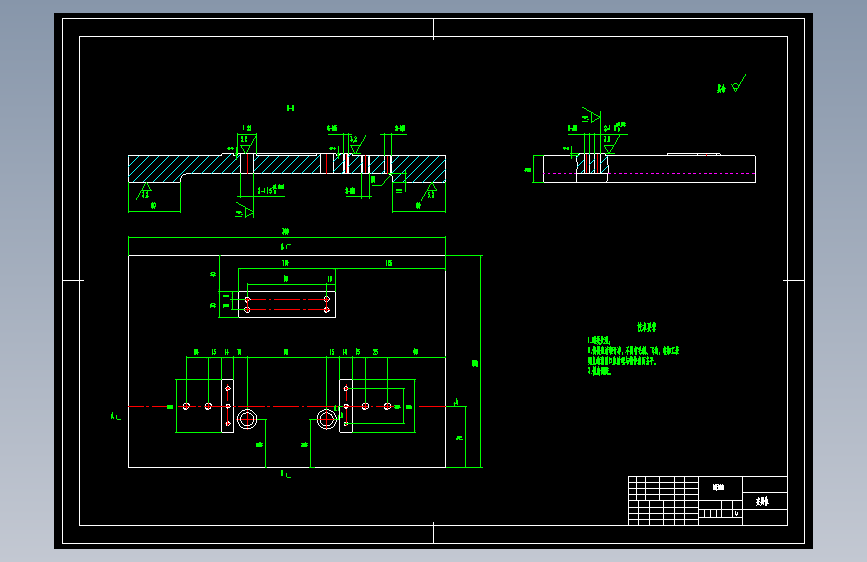

| 2 | 夹具体——A0.dwg | 37.03K |
| 3 | 夹具装配图——A0.dwg | 89.96K |
| 4 |  工艺过程卡片.doc | 50.00K |

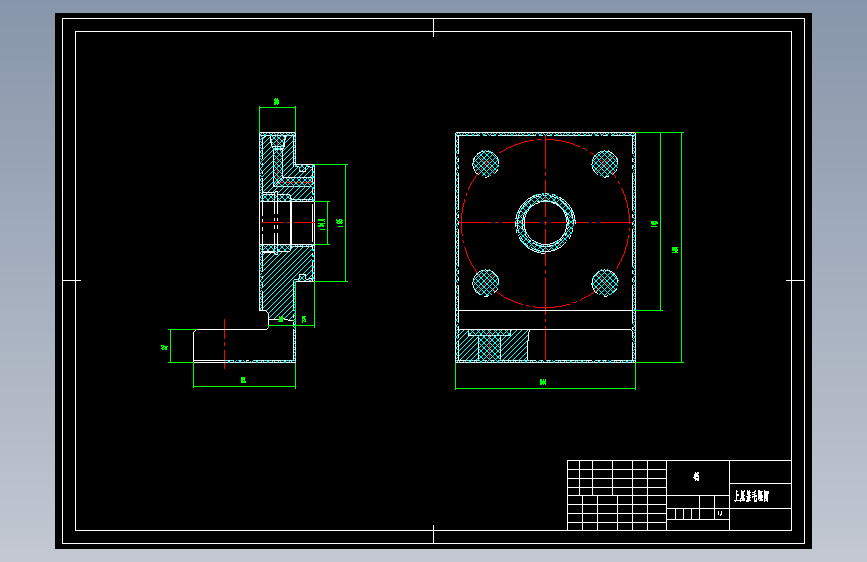

| 5 | 毛坯图——A2.dwg | 53.75K |
| 6 | 说明书.doc | 2.55M |
| 7 |  英文文献翻译.docx | 16.98K |
| 8 |  英文文献翻译原文.pdf | 105.47K |
| 9 | 机械加工工序卡片03.doc | 69.00K |
| 10 | 机械加工工序卡片04.doc | 67.50K |
| 11 | 机械加工工序卡片05.doc | 62.00K |
| 12 | 机械加工工序卡片06.doc | 61.00K |
| 13 | 机械加工工序卡片07.doc | 63.50K |
| 14 | 机械加工工序卡片08.doc | 80.97K |
| 15 | 机械加工工序卡片09.doc | 93.50K |
| 16 | 机械加工工序卡片10.doc | 66.00K |
| 17 | 机械加工工序卡片11.doc | 64.00K |
| 18 | 机械加工工序卡片12.doc | 59.00K |
| 19 | 机械加工工序卡片13.doc | 67.43K |
