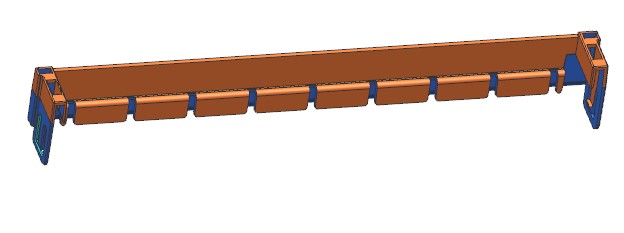

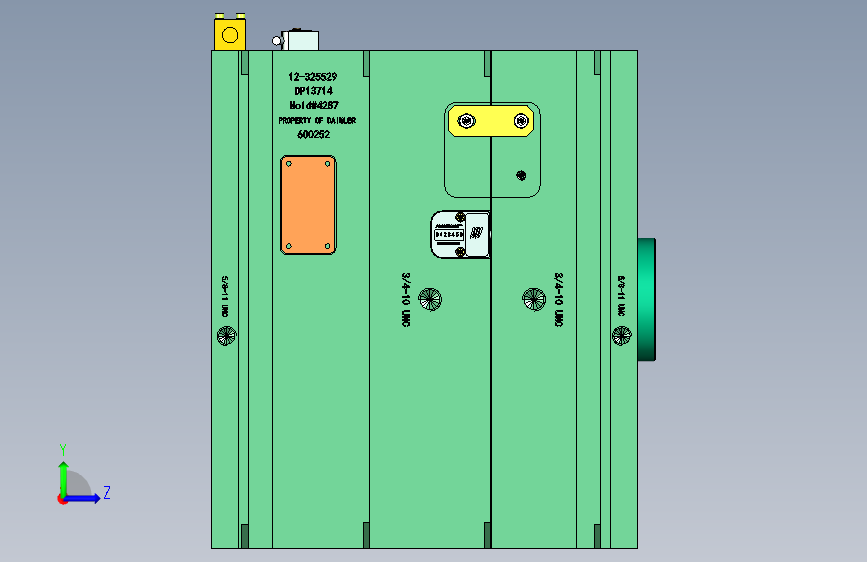

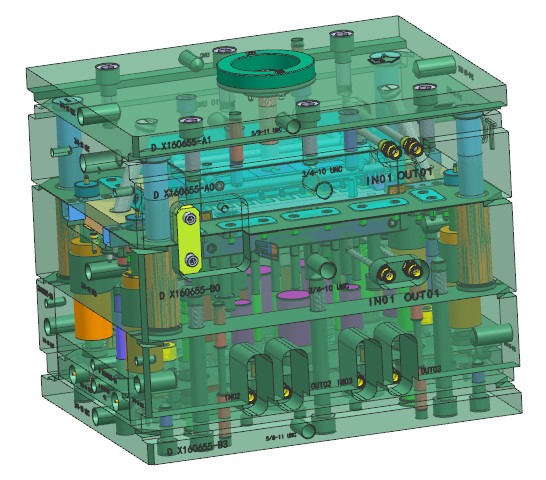

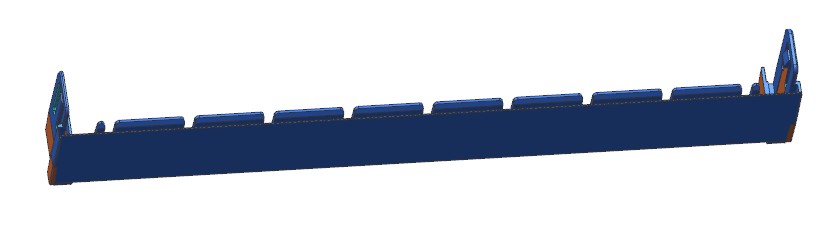

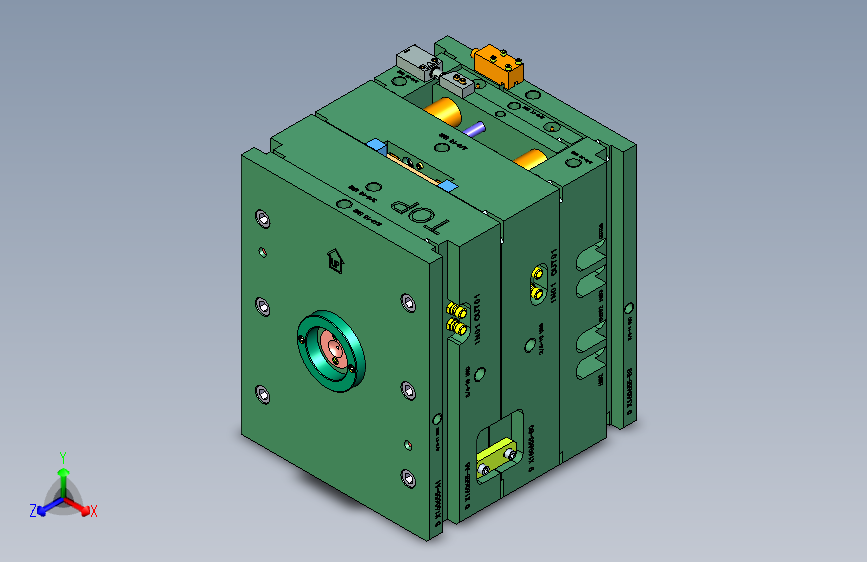

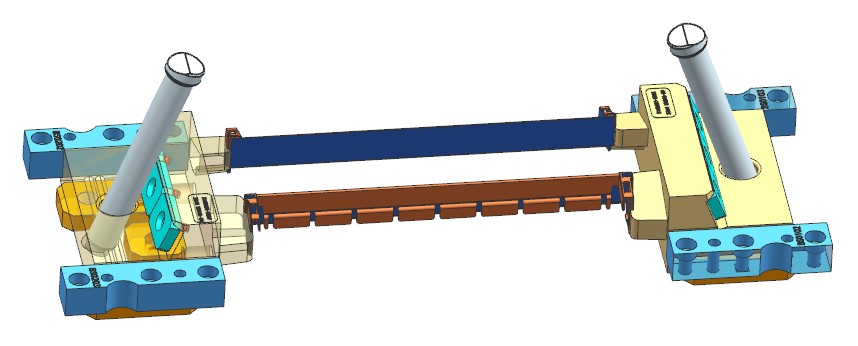

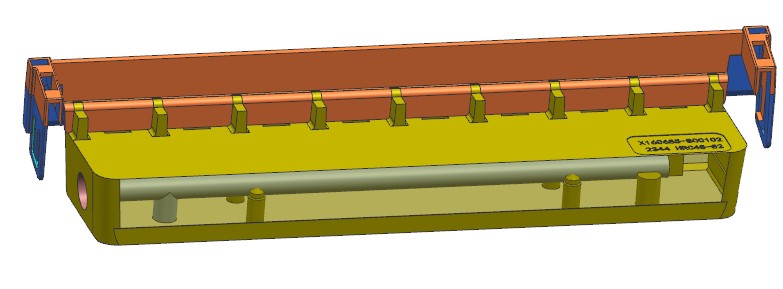

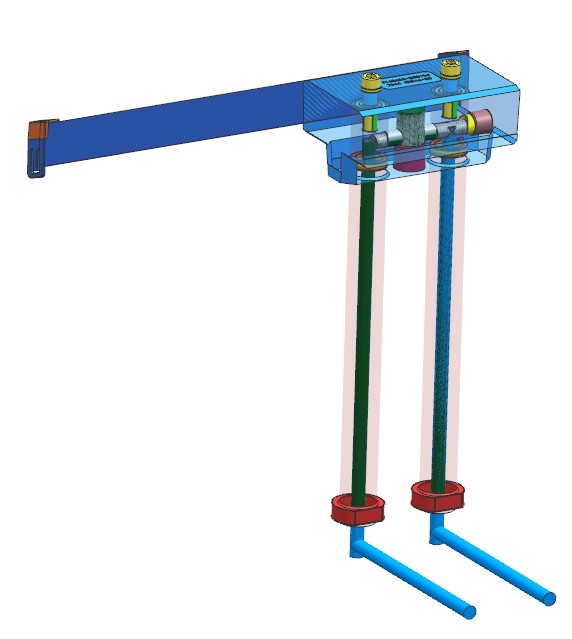

空调结构件注塑模具，模具布局1出2.采用潜伏浇口进胶，两侧有倒扣，采用滑块抽芯。后模有一排强度薄弱的枕位凸台，为方便维修和更换采用镶拼结构，并在里面通冷却水。中间采用顶块顶出，因顶块较大，中间通冷却水，结构较为特别。
空调结构件注塑模具
图纸描述
空调结构件注塑模具，模具布局1出2.采用潜伏浇口进胶，两侧有倒扣，采用滑块抽芯。后模有一排强度薄弱的枕位凸台，为方便维修和更换采用镶拼结构，并在里面通冷却水。中间采用顶块顶出，因顶块较大，中间通冷却水，结构较为特别。
下载需要20金币
立即下载 收藏
图纸信息
作者
WX_202857
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  X160655-ASM-0920.stp | 90.15M |
