洗碗机卡扣注塑模具
图纸描述

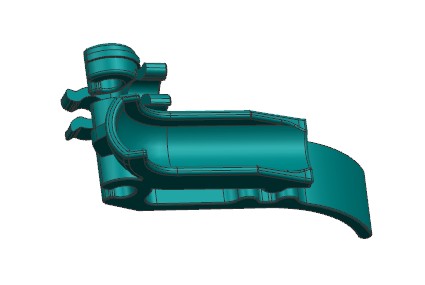

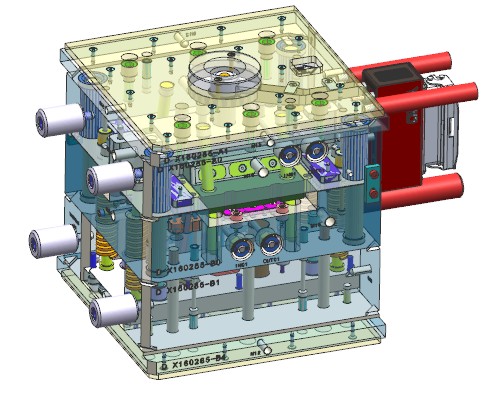

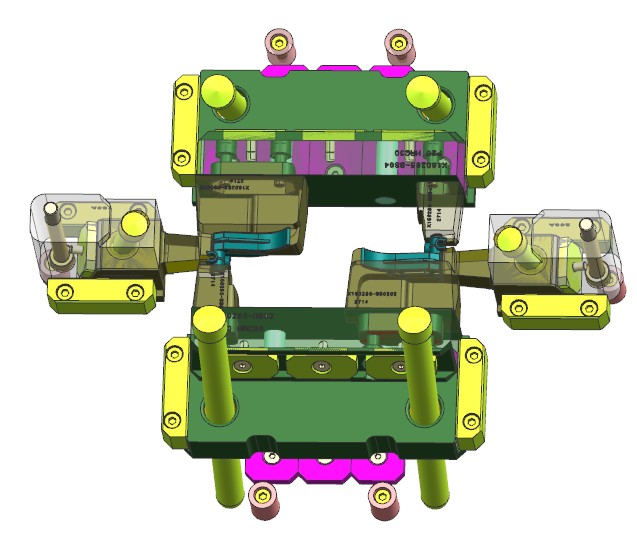

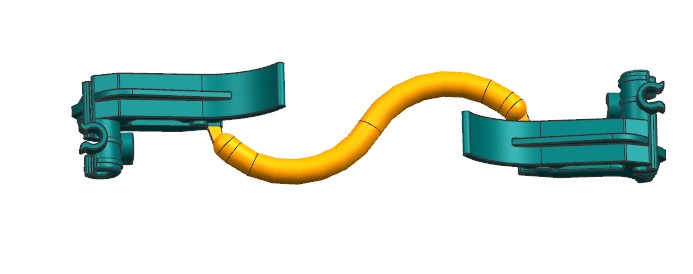

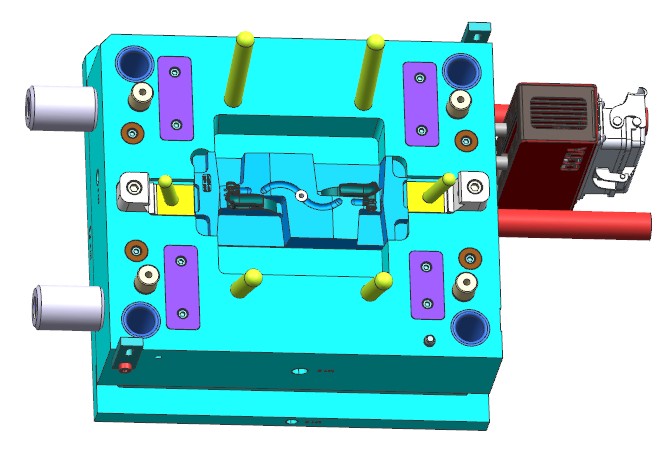

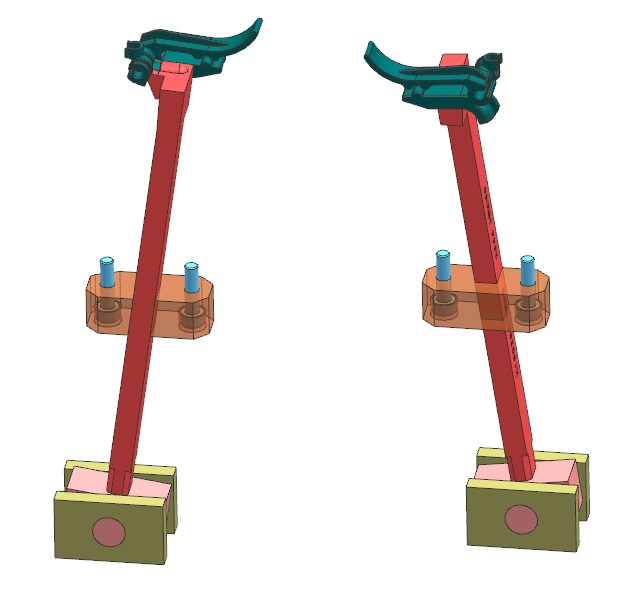

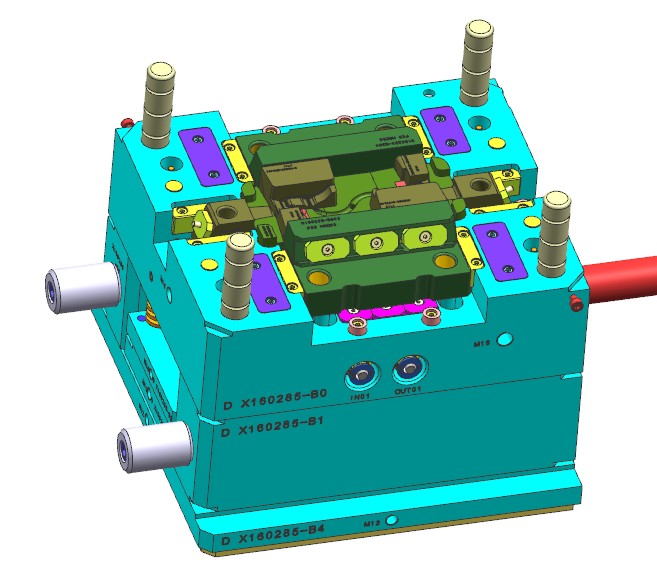

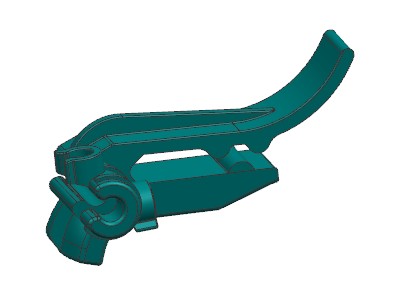

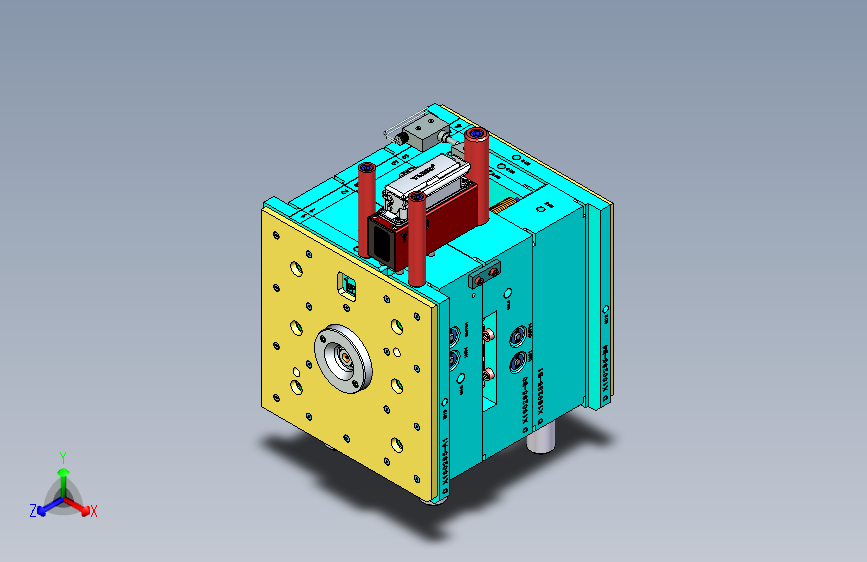

本例是一款洗碗机内部结构卡扣，产品虽小但结构复杂。模具采用1出2布局，因产品间隔较远，采用S型流道侧浇口进胶。产品四面倒扣，三面使用滑块结构，中间为留出流道空间，使用斜顶抽芯。两侧滑块需要与前模擦破，需要设计擦破角度。
下载需要80金币
立即下载 收藏
图纸信息
作者
涂斜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  X160285-ASM-20160508.stp | 29.06M |
