双向同步运输取放码垛机械手： 由伺服电机+减速机+同步带及带轮驱动两侧模组及吸盘机构对工件进行抓取动作，再经左右同步向中间运动到达码垛位置，并由模组及吸盘机构实现放料码垛。 同步带输送距离3300mm；两工位间距800。

双向同步运输取放码垛机械手
首页>图纸库>机械设备>非标设备2024-05-22报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
72

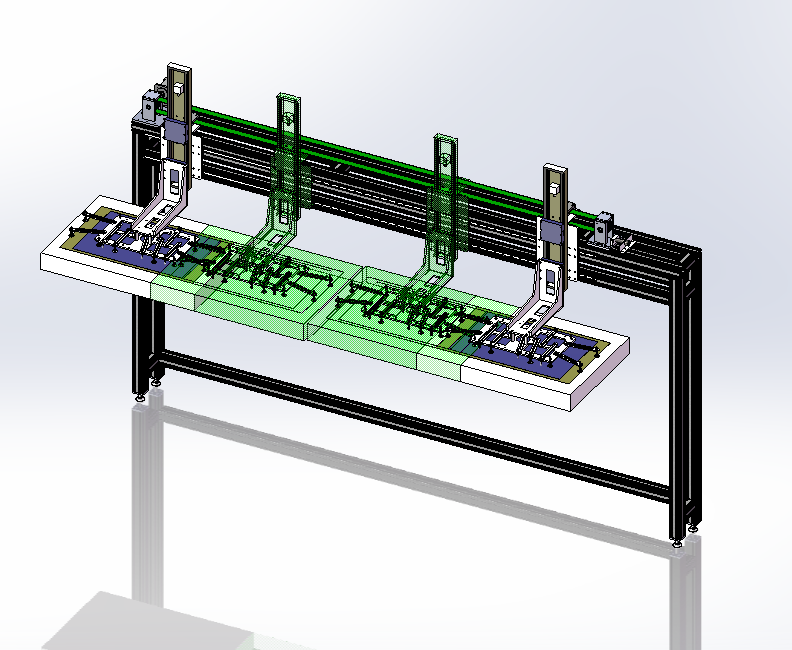

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

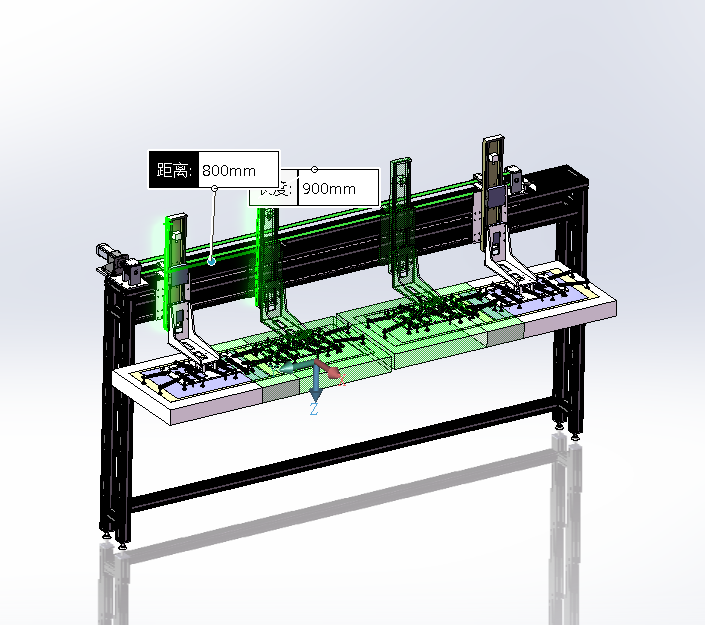

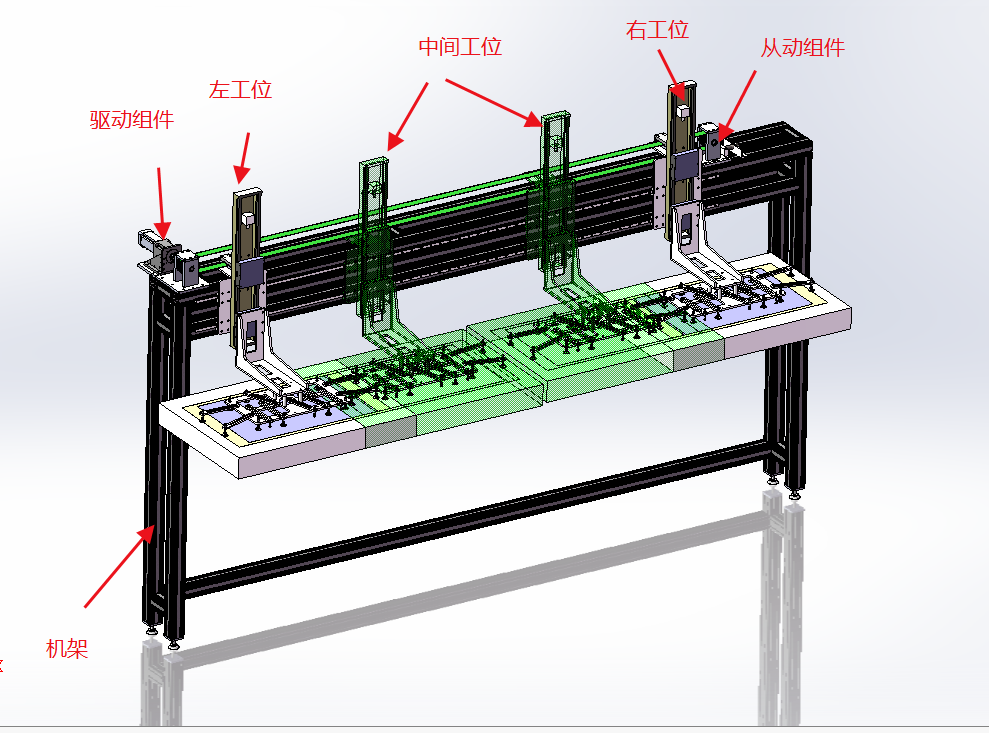

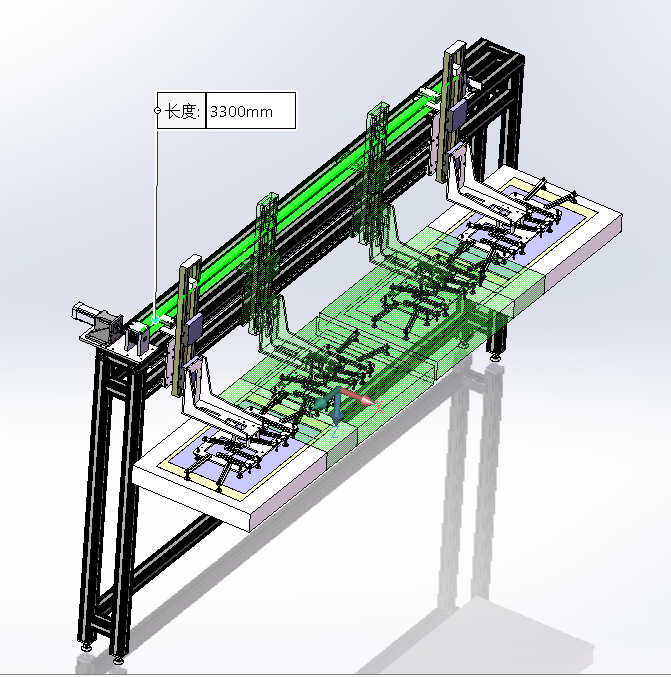

双向同步运输取放码垛机械手： 由伺服电机+减速机+同步带及带轮驱动两侧模组及吸盘机构对工件进行抓取动作，再经左右同步向中间运动到达码垛位置，并由模组及吸盘机构实现放料码垛。 同步带输送距离3300mm；两工位间距800。
下载需要38金币
立即下载 收藏
图纸信息
图纸ID ：513868
文件大小：11.78M
所需金币：38
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm
软件版本：SOLIDWORKS 2019
作者
欧蕾
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 0810-08cell吸盘固定支架-C.SLDPRT188.15K
2软件图标3 1LB-008传动连接板-C.SLDPRT220.64K
3软件图标4 1LB-200从动装配体-yz-sl-JM.SLDASM542.86K
4软件图标3 42存盒子-C.SLDPRT66.01K
5软件图标3 6x6x40键-C.SLDPRT52.23K
6软件图标3 6x6x40键2-C.SLDPRT51.73K
7软件图标3 C-002马达底板支撑板.SLDPRT95.80K
8软件图标3 C-003马达固定顶板.SLDPRT79.53K
9软件图标3 C-007从动轴.SLDPRT107.30K
10软件图标3 C-012主动部分连接板.SLDPRT125.27K
11软件图标3 HGW20CA滑块-上银-C.SLDPRT90.83K
12软件图标3 HGW20CA滑轨-2600-上银-C.SLDPRT143.64K
13软件图标3 L型同步带W50-C.SLDPRT53.26K
14软件图标3 M16脚杯1.SLDPRT87.79K
15软件图标3 M16脚杯板子-yz.SLDPRT100.08K
16软件图标3 socketheadcapscrew_iso.sldprt229.16K
17软件图标3 ZPT10CNJ10-B5-A10-C.SLDPRT85.44K
18软件图标3 ZPT32CNJ10-B5-A10-C.SLDPRT87.37K
19软件图标3 三菱马达HG-KR73BJ-C.SLDPRT168.22K
20软件图标3 上阳SP90-10-S2-P2配三菱HG-KR73-BJ-C.SLDPRT219.39K
21软件图标3 主动轴-C.SLDPRT123.45K
22软件图标4 从动带轮组件.SLDASM567.58K
23软件图标3 十字联轴L60外径50孔20-226x6键槽-C.SLDPRT174.97K
24软件图标3 升降模组-CA15020C-S300电机内置-yz-C.SLDPRT387.42K
25软件图标4 升降模组组件1-C.SLDASM175.83K
26软件图标4 升降模组组件2-C.SLDASM179.48K
27软件图标4 双向同步运输取放码垛机械手.SLDASM1.64M
28软件图标3 同步轮z30L型.SLDPRT467.87K
29软件图标4 同步驱动组件.SLDASM827.26K
30软件图标3 吸盘固定板-C.SLDPRT181.65K
31软件图标3 吸盘支撑柱-C.SLDPRT69.57K
32软件图标3 吸盘支架-C.SLDPRT76.07K
33软件图标4 吸盘组件.SLDASM232.60K
34软件图标3 型材连接板-yz.SLDPRT76.12K
35软件图标3 模组连接板-yz-C.SLDPRT170.26K
36软件图标3 模组连接板2-yz-C.SLDPRT217.86K
37软件图标3 电机固定板-C.SLDPRT120.25K
38软件图标3 电机安装板1-C.SLDPRT123.88K
39软件图标3 电机安装板2-C.SLDPRT102.41K
40软件图标3 电机安装板3-C.SLDPRT84.32K
41软件图标4 电机安装架-C.SLDASM85.60K
42软件图标3 电机皮带张紧件.SLDPRT77.48K
43软件图标3 皮带加紧上板-C.SLDPRT94.04K
44软件图标3 皮带调节件-yz-C.SLDPRT80.87K
45软件图标3 轴承6204-yz-sl-JM.SLDPRT463.47K
46软件图标3 铝型材80X80X1165.SLDPRT247.79K
47软件图标3 铝型材80X80X140.SLDPRT263.69K
48软件图标3 铝型材80X80X200.SLDPRT263.89K
49软件图标3 铝型材80X80X2640.SLDPRT236.81K
50软件图标3 铝型材80X80X2800.SLDPRT235.55K
51软件图标4 铝型材机架组件.SLDASM405.84K
52软件图标3 马达固定顶板-C.SLDPRT90.52K
53软件图标3 马达底板支撑板-C.SLDPRT95.17K
54软件图标4 驱动电机组件.SLDASM745.62K
