凸轮曲柄连杆薄膜热印字机构： 由微型减速电机带动凸轮连杆完成热印组件实现上下运动，同时也带动单向驱动辊进行间隙输送薄膜共同实现间歇输送和热印动作。节拍靠凸轮检测块和开关控制。薄膜放置辊初始直径24.7mm

凸轮曲柄连杆薄膜热印字机构
首页>图纸库>机械设备>非标设备2024-08-29报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
58
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

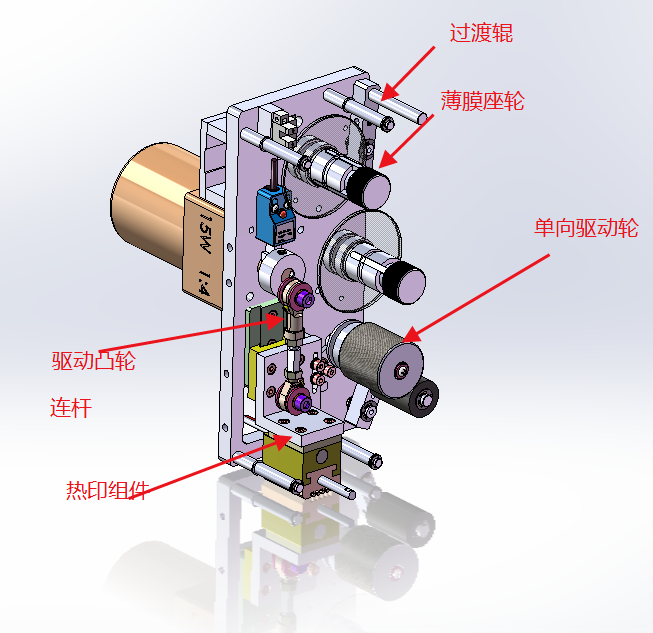

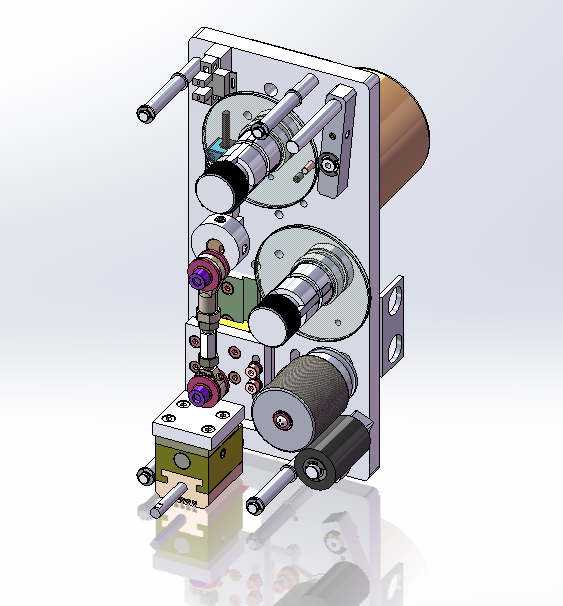

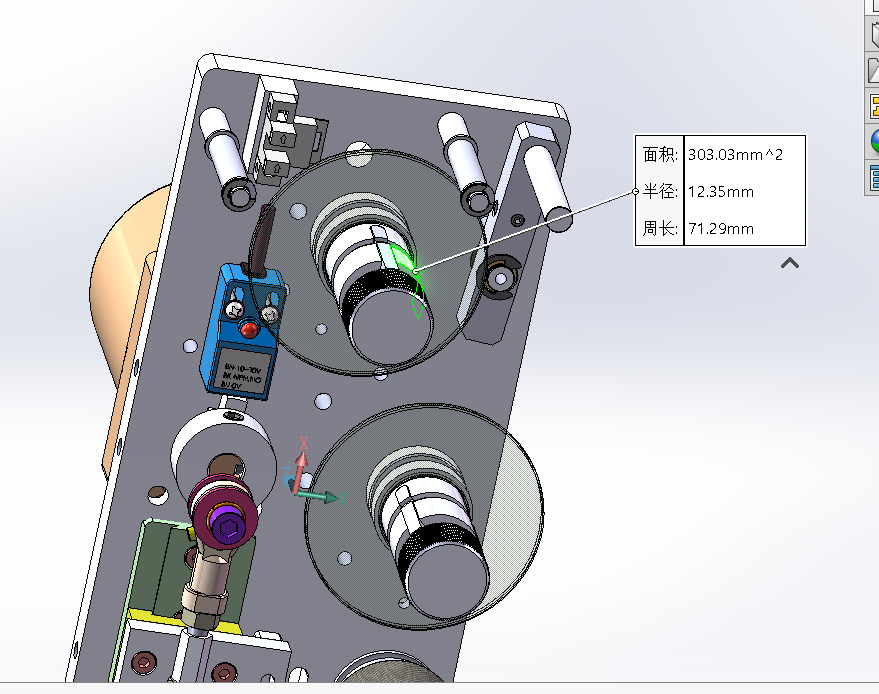

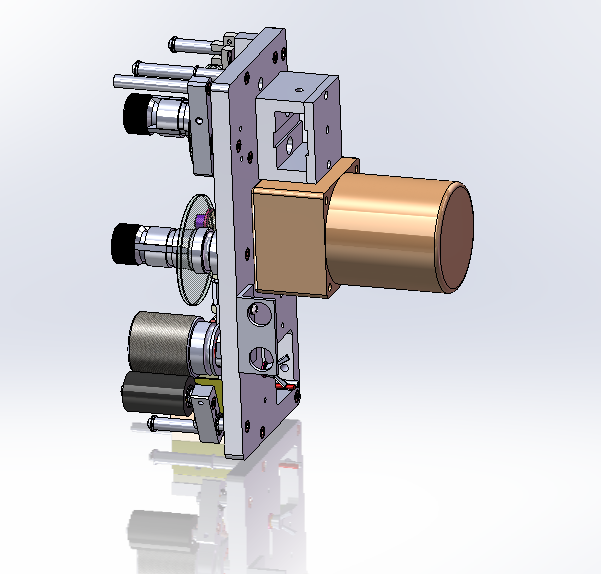

凸轮曲柄连杆薄膜热印字机构： 由微型减速电机带动凸轮连杆完成热印组件实现上下运动，同时也带动单向驱动辊进行间隙输送薄膜共同实现间歇输送和热印动作。节拍靠凸轮检测块和开关控制。薄膜放置辊初始直径24.7mm
下载需要40金币
立即下载 收藏
图纸信息
图纸ID ：513867
文件大小：9.71M
所需金币：40
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm
软件版本：SOLIDWORKS 2019
作者
何姜
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 5E型卡簧.SLDPRT67.55K
2软件图标3 CQ2A25-20D.SLDPRT162.63K
3软件图标3 DU10X12.SLDPRT41.23K
4软件图标3 DU8X10.SLDPRT40.08K
5软件图标3 EE-SX671.SLDPRT151.86K
6软件图标3 HF03.SLDPRT76.68K
7软件图标3 L连接板.SLDPRT120.76K
8软件图标3 M3圓頭小螺釘.SLDPRT72.78K
9软件图标3 M4圓頭小螺釘.SLDPRT78.17K
10软件图标3 M6一字把手.SLDPRT94.50K
11软件图标3 万向鱼眼轴承POS6L.SLDPRT230.93K
12软件图标3 万向鱼眼轴承SI6.SLDPRT272.81K
13软件图标3 內六角螺絲M4.SLDPRT76.59K
14软件图标3 內六角螺絲M6.SLDPRT82.40K
15软件图标3 八字把手.SLDPRT59.81K
16软件图标3 六角螺帽.SLDPRT83.43K
17软件图标4 凸轮曲柄连杆薄膜热印字机构.SLDASM1.73M
18软件图标3 刹车座.SLDPRT95.07K
19软件图标3 刹车座轴心.SLDPRT52.96K
20软件图标4 刹车组件.SLDASM131.94K
21软件图标3 加热座.SLDPRT120.71K
22软件图标3 单向轴承HF0812.SLDPRT219.99K
23软件图标3 单向轴承HF1216.SLDPRT152.54K
24软件图标3 印字头座.SLDPRT137.42K
25软件图标4 压紧轮组件.SLDASM87.45K
26软件图标3 发热管.SLDPRT308.81K
27软件图标3 发热管线固定杆.SLDPRT49.16K
28软件图标3 固定轴.SLDPRT53.79K
29软件图标3 埋頭機器螺釘M3XP05.SLDPRT69.18K
30软件图标3 字头把手.SLDPRT42.94K
31软件图标3 定位柱.SLDPRT48.90K
32软件图标3 导杆.SLDPRT58.41K
33软件图标4 导杆组.SLDASM49.59K
34软件图标3 带轮轴.SLDPRT51.41K
35软件图标3 平垫片.SLDPRT66.40K
36软件图标3 张紧螺母.SLDPRT451.68K
37软件图标3 彈簧垫片.SLDPRT85.76K
38软件图标3 惰杆轴.SLDPRT45.15K
39软件图标3 接近开关.SLDPRT560.57K
40软件图标3 推条.SLDPRT64.10K
41软件图标3 摆臂.SLDPRT80.40K
42软件图标3 气缸固定板.SLDPRT78.72K
43软件图标3 涨紧条.SLDPRT50.26K
44软件图标3 滑座.SLDPRT76.57K
45软件图标3 滑座上盖.SLDPRT51.57K
46软件图标3 滑轨.SLDPRT71.61K
47软件图标3 滑轨座.SLDPRT79.43K
48软件图标3 滾珠軸承.SLDPRT245.13K
49软件图标4 热印组件.SLDASM304.76K
50软件图标3 电机接头固定块.SLDPRT51.09K
51软件图标3 电机轴小连接块.SLDPRT51.79K
52软件图标3 电机连接环.SLDPRT89.08K
53软件图标3 电眼座.SLDPRT58.06K
54软件图标3 皮带柱.SLDPRT63.43K
55软件图标3 碳带导轮（白色尼龙）.SLDPRT42.39K
56软件图标3 碳带轮.SLDPRT120.87K
57软件图标4 碳带轮组件.SLDASM253.72K
58软件图标3 立板.SLDPRT340.42K
59软件图标3 紧定螺钉.SLDPRT63.29K
60软件图标3 胶轮.SLDPRT48.07K
61软件图标3 轴卡.SLDPRT107.86K
62软件图标3 轴套.SLDPRT68.14K
63软件图标3 连接牙杆.SLDPRT60.53K
64软件图标3 送纸盘.SLDPRT43.37K
65软件图标3 销4X16.SLDPRT44.20K
66软件图标4 间歇驱动轮组件.SLDASM470.17K
67软件图标3 隔热板.SLDPRT41.42K
68软件图标3 零件10.SLDPRT48.56K
69软件图标3 零件8.SLDPRT71.93K
70软件图标3 零件9.SLDPRT52.67K
71软件图标3 马达VTV.SLDPRT166.26K
72软件图标3 驱动轮.SLDPRT105.50K
73软件图标4 鱼眼轴承连接杆.SLDASM286.76K
