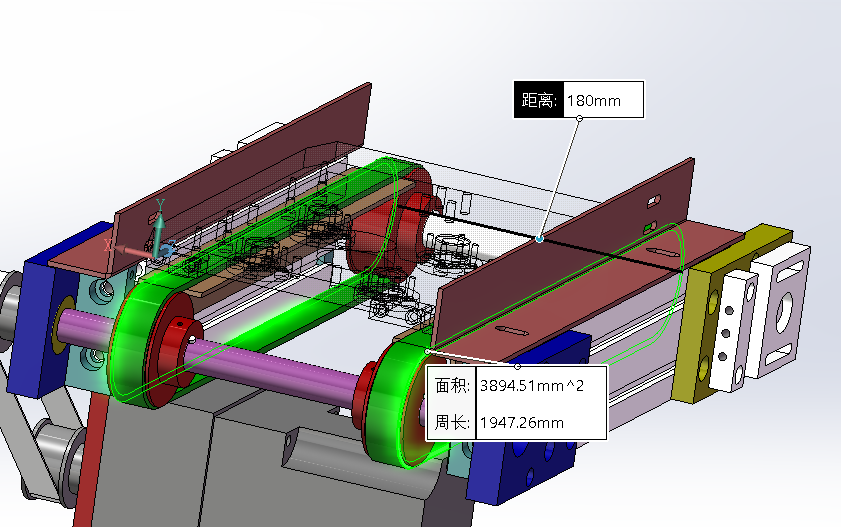

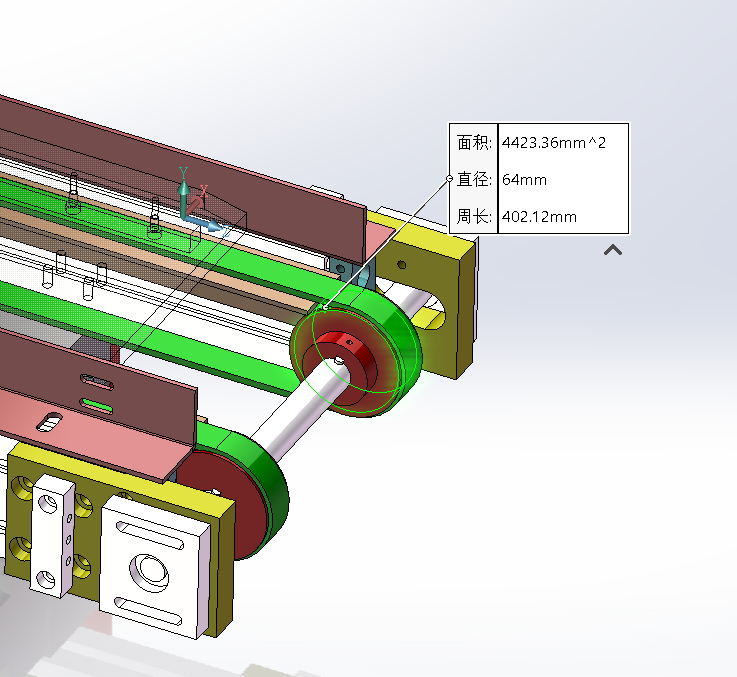

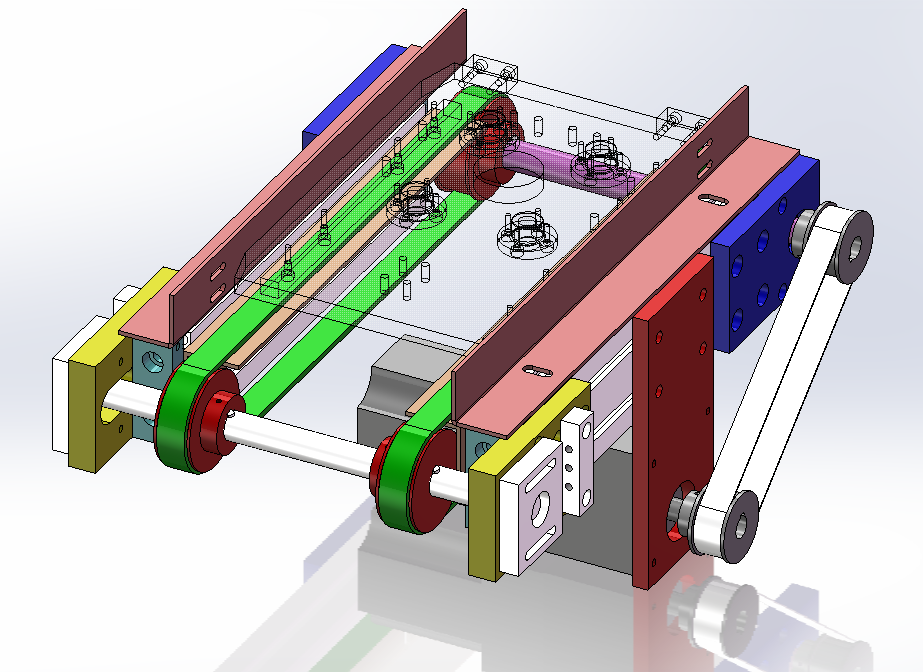

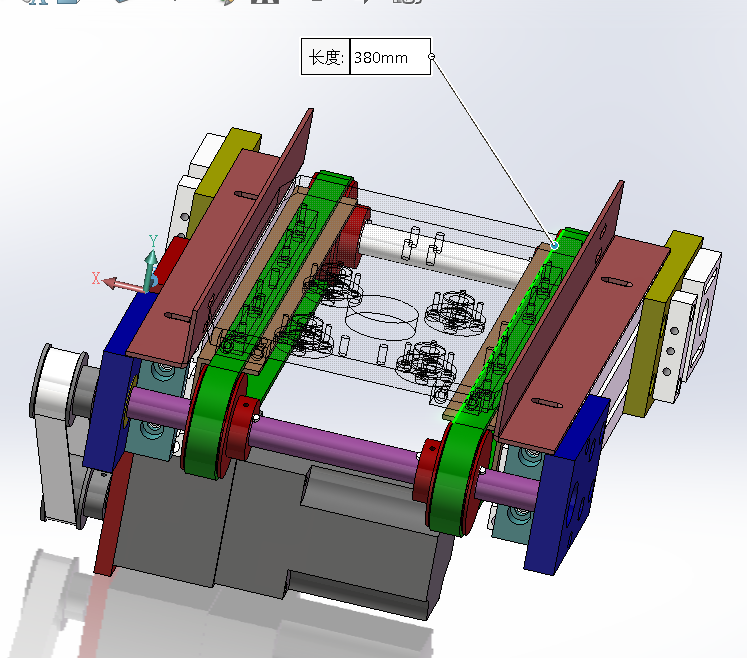

铝型材框架托盘皮带输送机： 以40-80铝型材为主架体，主动、从动侧由固定板+转轴组成。减速电机驱动主动轴带动皮带转动实现输送功能。 输送长度为380mm；滚筒直径64mm；两皮带最大宽度180mm。
铝型材框架托盘皮带输送机
图纸描述
铝型材框架托盘皮带输送机： 以40-80铝型材为主架体，主动、从动侧由固定板+转轴组成。减速电机驱动主动轴带动皮带转动实现输送功能。 输送长度为380mm；滚筒直径64mm；两皮带最大宽度180mm。
下载需要66金币
立即下载 收藏
图纸信息
作者
经谢
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  40-80铝型材.SLDPRT | 154.48K |
| 2 | 4x4x15键.SLDPRT | 40.03K |
| 3 | 5x5x40键.SLDPRT | 39.21K |
| 4 | 6003.SLDPRT | 39.98K |
| 5 | 602.SLDPRT | 40.00K |
| 6 | RP85M124接近开关.SLDPRT | 43.80K |
| 7 | 主动轴.SLDPRT | 69.41K |
| 8 | 主动轴固定板.SLDPRT | 118.40K |
| 9 | 从动代理ATP14L075.SLDPRT | 76.87K |
| 10 | 从动滚筒.SLDPRT | 69.19K |
| 11 | 从动轴.SLDPRT | 58.00K |
| 12 | 从动轴固定板.SLDPRT | 138.83K |
| 13 |  从动轴承座.SLDASM | 71.06K |
| 14 | 减速电机.SLDPRT | 81.98K |
| 15 | 加强块.SLDPRT | 60.74K |
| 16 | 同步带2L宽20Z56.SLDPRT | 42.77K |
| 17 | 同步带轮ATP14L075.SLDPRT | 76.92K |
| 18 | 固定板.SLDPRT | 62.66K |
| 19 | 导套.SLDPRT | 65.15K |
| 20 | 导条.SLDPRT | 53.32K |
| 21 | 工装板.SLDPRT | 249.62K |
| 22 | 弓胶.SLDPRT | 49.63K |
| 23 | 托盘组件.SLDASM | 319.81K |
| 24 | 挡块.SLDPRT | 75.88K |
| 25 | 接近开关架.SLDPRT | 69.03K |
| 26 | 档边板.SLDPRT | 72.54K |
| 27 | 电机安装板.SLDPRT | 72.93K |
| 28 | 皮带托块.SLDPRT | 55.69K |
| 29 | 转轴座.SLDPRT | 60.17K |
| 30 | 输送带.SLDPRT | 43.77K |
| 31 | 铝型材框架托盘皮带输送机.SLDASM | 456.81K |
| 32 | 驱动组件.SLDASM | 64.14K |
