内置驱动气动顶升平移皮带输送机

首页 >图纸库>机械设备>非标设备2024-11-24报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

142

图纸描述

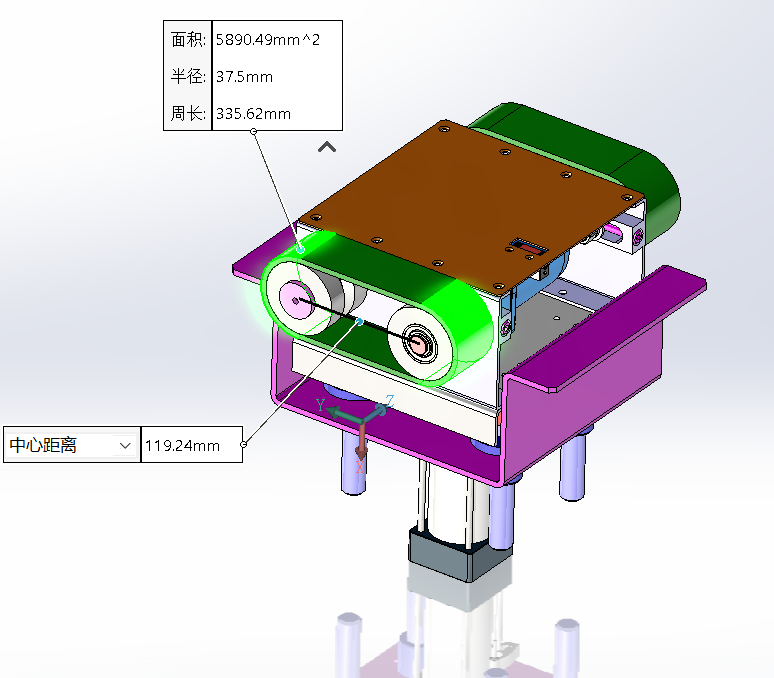

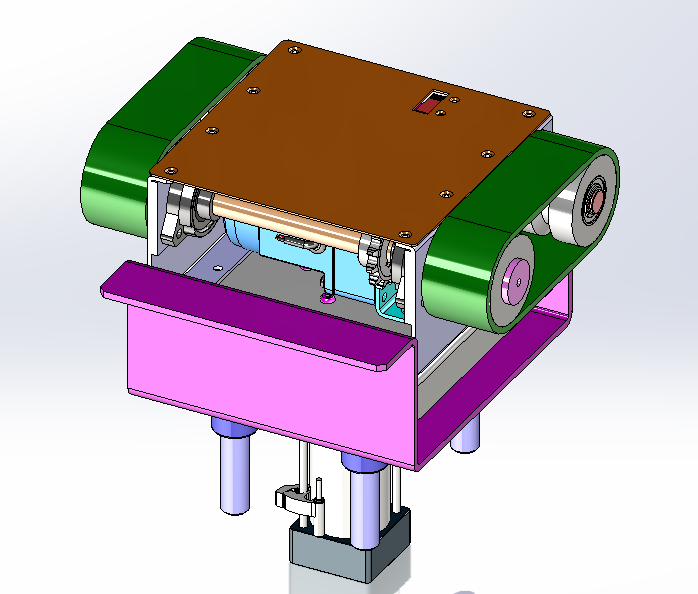

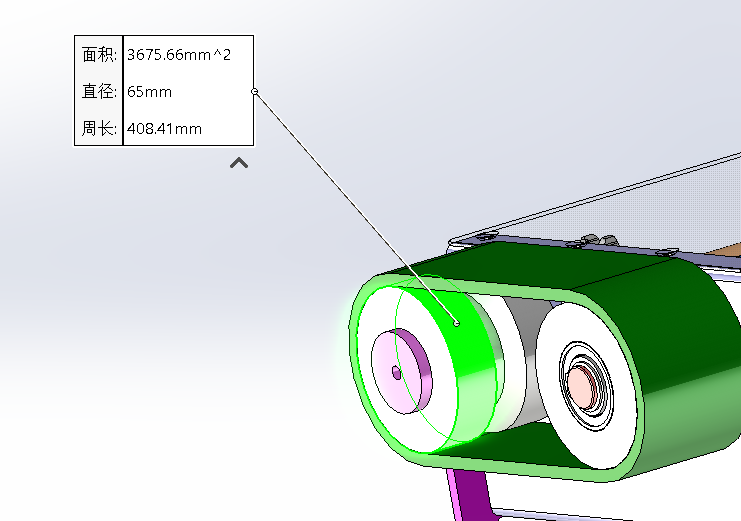

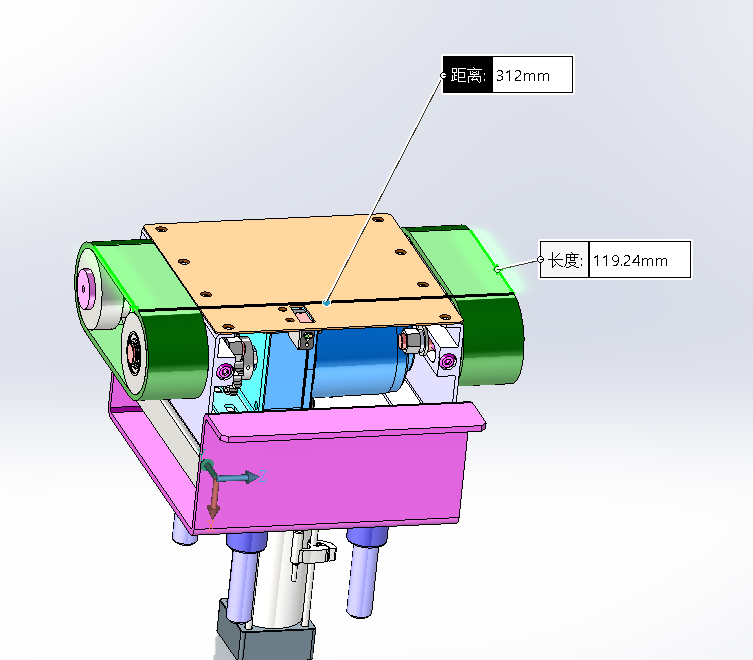

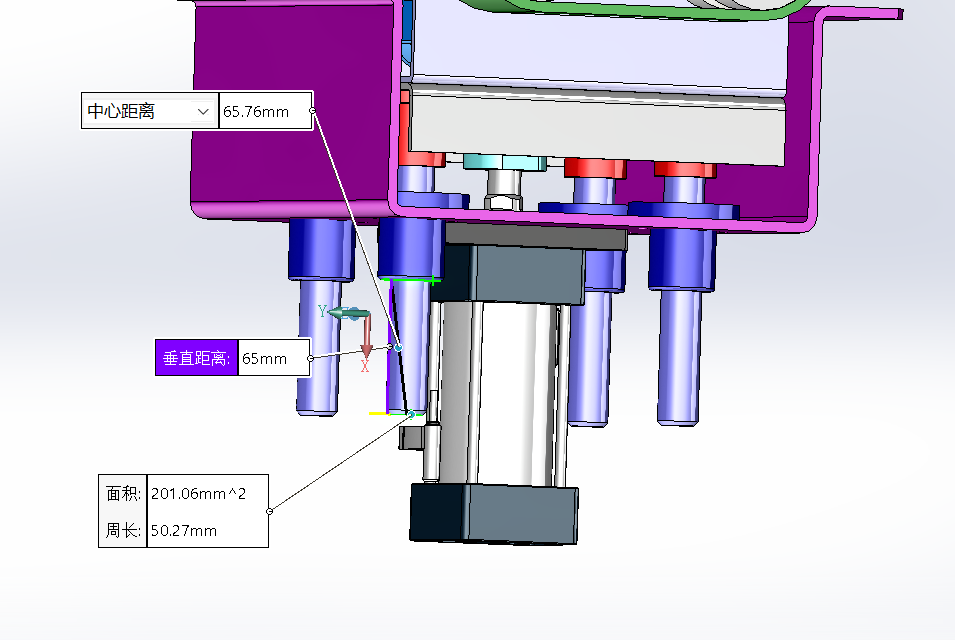

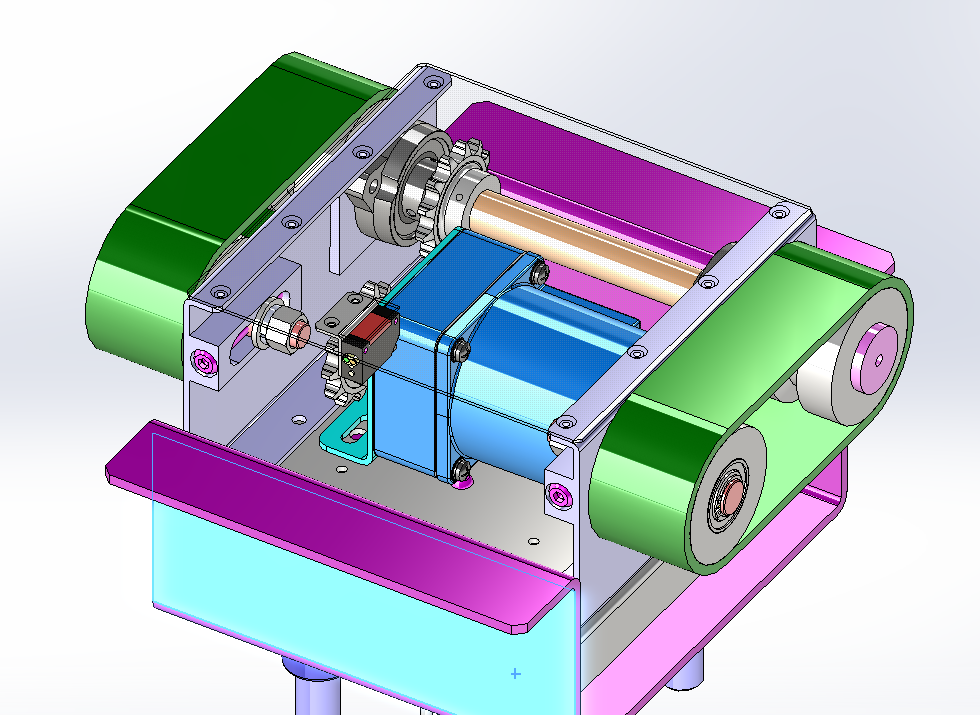

内置驱动气动顶升平移皮带输送机：由50-50气缸+导向光轴实现上下工位升降切换，并由内置减速电机带动两侧草纹输送皮带进行输送物料。顶升高度50mm；输送皮带宽度312mm；输送长度中心距离119mm；输送滚筒直径65mm。

下载需要61金币

立即下载收藏

图纸信息

图纸ID ：513850

文件大小：6.67M

所需金币：61

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldasm,sldprt

软件版本：SOLIDWORKS 2019
