锈钢保温杯过滤网是一种重要的零配件，它能够有效地隔离茶渣，并且能够承受100℃的高热，在碱性的茶水中长期浸渍，因此，在设计不锈钢保温杯过滤网时，必须充分考虑其工作原理，以确保其能够满足特定的使用要求。通过对零件图的工艺分析，最终确定了滤网的冲压工艺、规格。包括冲裁力、毛坯展开宽度和加压中心，并结合实际情况，正确合理选择压力机，测量冲裁模间隙和凸凹型的刃口宽度，以确保最终产品的质量和性能。经过精心设计和选取各零部件，并经过计算校核压力机来绘画出模具的总装配图和零件图，能够有效地提高生产效率，成本，减少加工时间，提升质量，从而更好地满足大批量生产的需求。
水杯过滤网模具的设计
图纸描述
锈钢保温杯过滤网是一种重要的零配件，它能够有效地隔离茶渣，并且能够承受100℃的高热，在碱性的茶水中长期浸渍，因此，在设计不锈钢保温杯过滤网时，必须充分考虑其工作原理，以确保其能够满足特定的使用要求。通过对零件图的工艺分析，最终确定了滤网的冲压工艺、规格。包括冲裁力、毛坯展开宽度和加压中心，并结合实际情况，正确合理选择压力机，测量冲裁模间隙和凸凹型的刃口宽度，以确保最终产品的质量和性能。经过精心设计和选取各零部件，并经过计算校核压力机来绘画出模具的总装配图和零件图，能够有效地提高生产效率，成本，减少加工时间，提升质量，从而更好地满足大批量生产的需求。
下载需要220金币
立即下载 收藏
图纸信息
作者
巴铜
已分享: 份作品

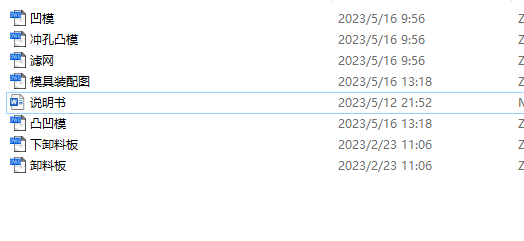

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  下卸料板.dwg | 109.08K |

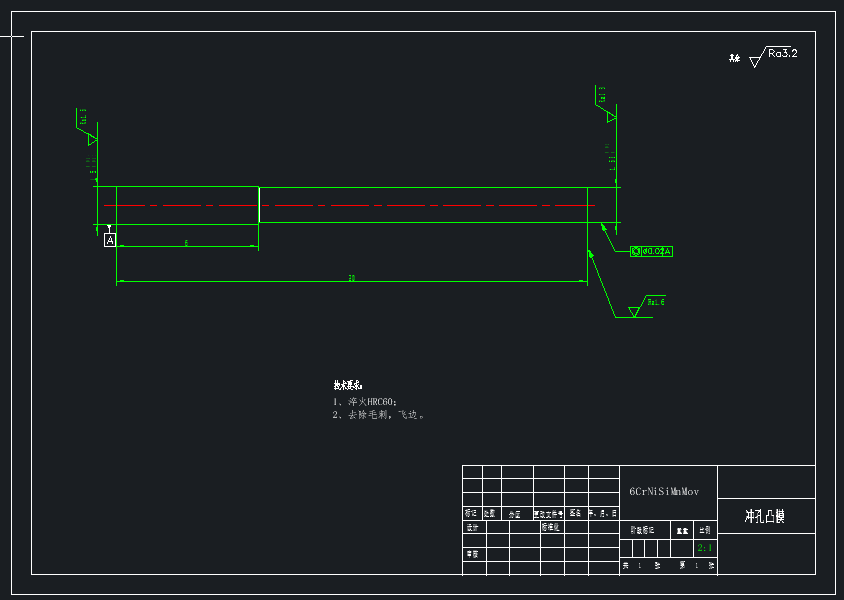

| 2 | 冲孔凸模.dwg | 198.06K |
| 3 | 凸凹模.dwg | 230.11K |

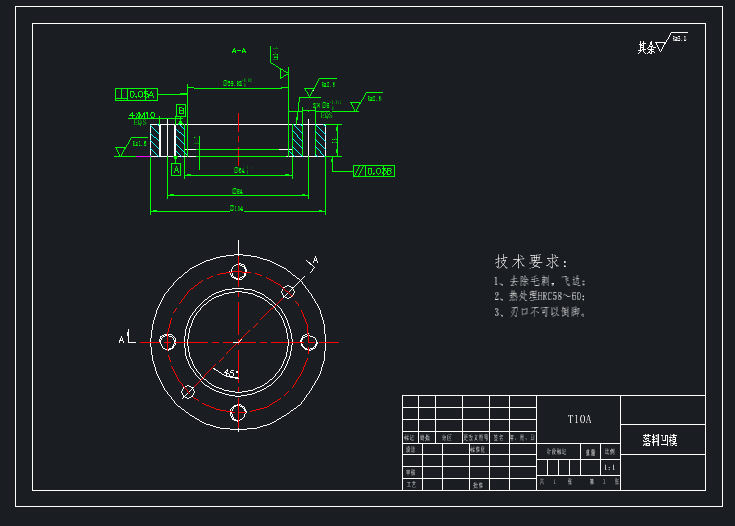

| 4 | 凹模.dwg | 216.03K |
| 5 | 卸料板.dwg | 205.10K |

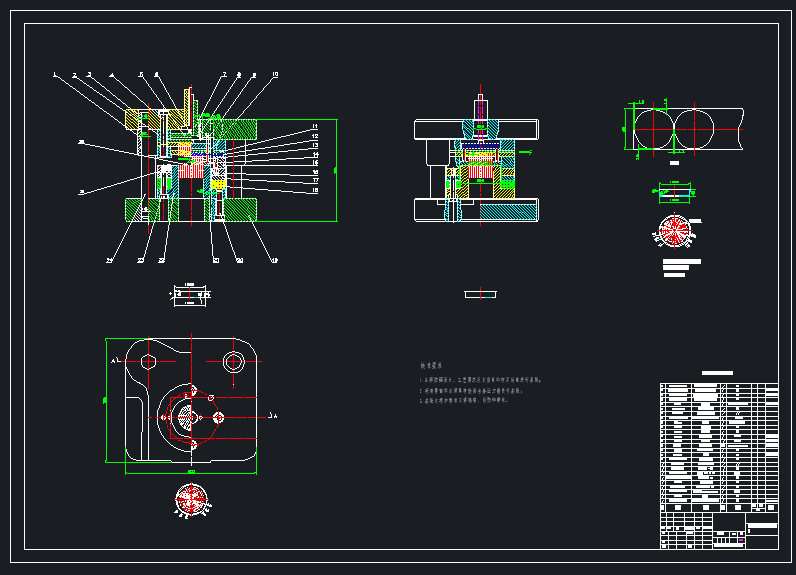

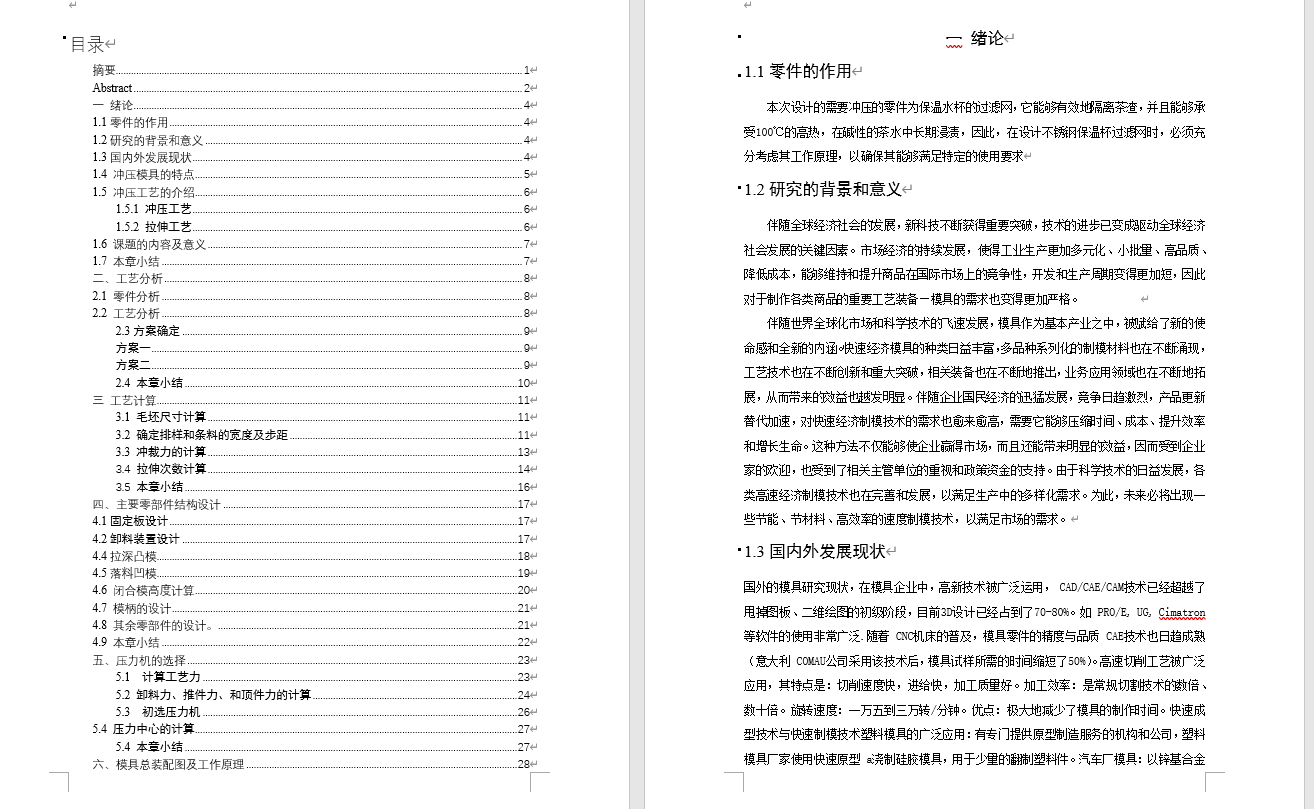

| 6 | 模具装配图.dwg | 466.02K |
| 7 |  水杯过滤网冲压模具的设计.docx | 293.80K |
| 8 | 滤网.dwg | 228.26K |
