螺丝机的设计
图纸描述

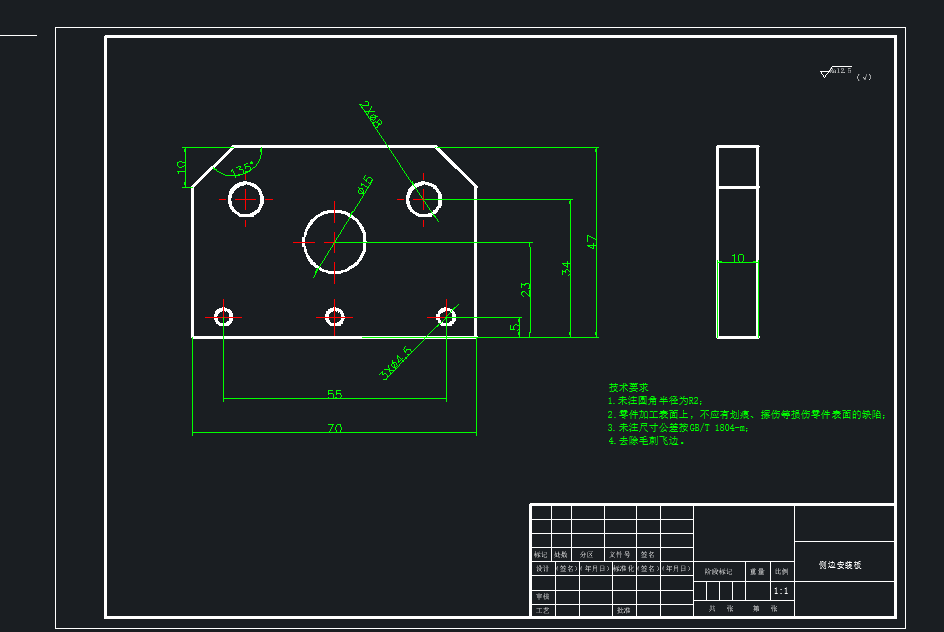

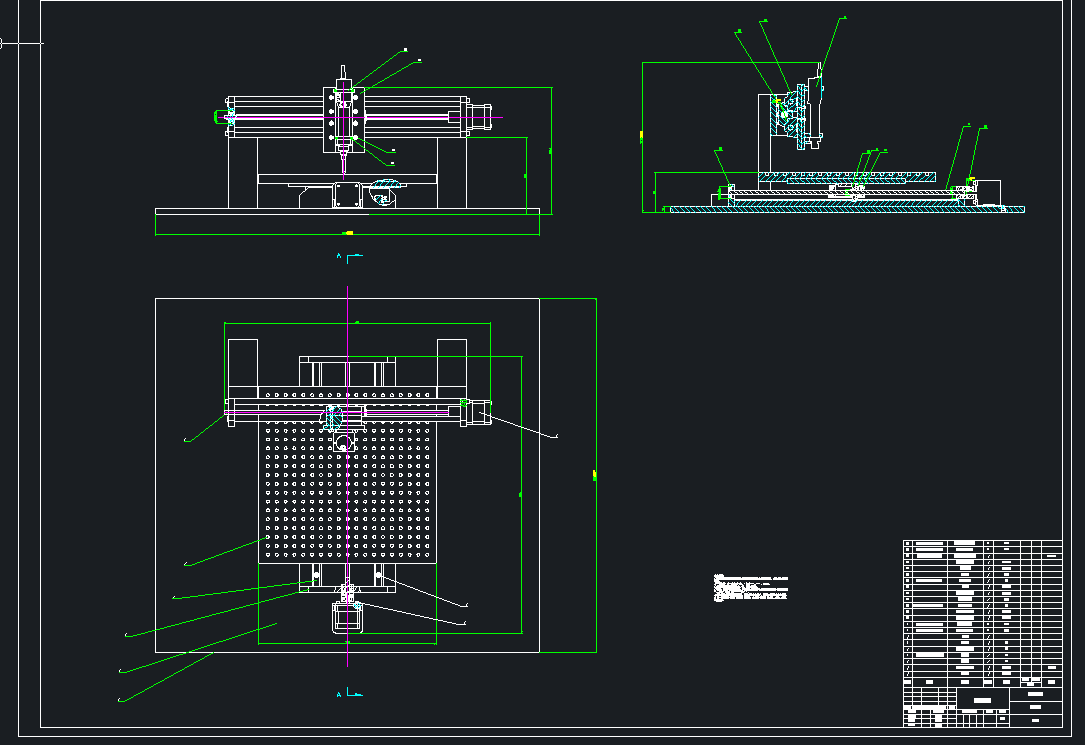

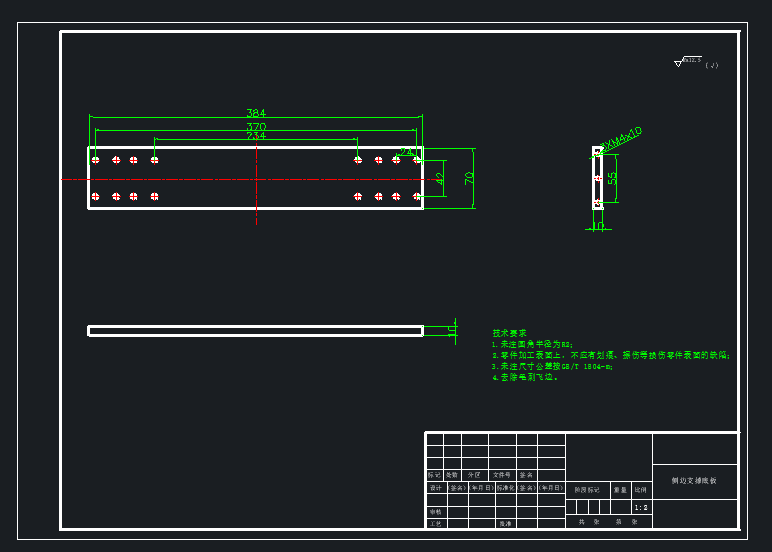

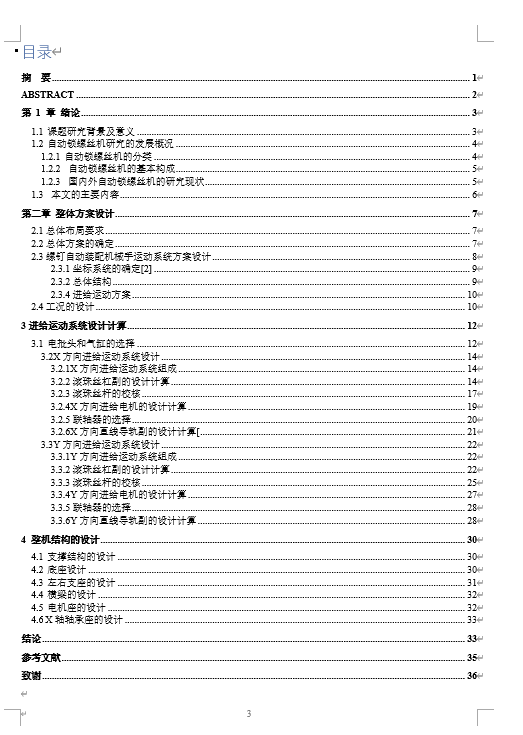

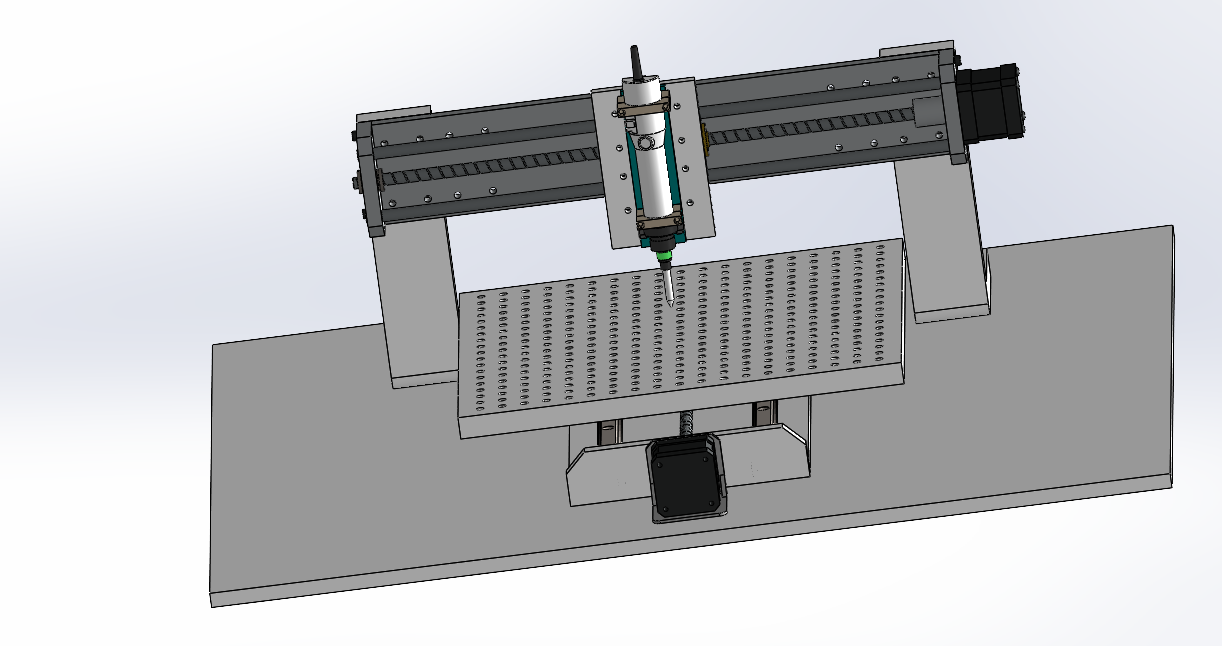

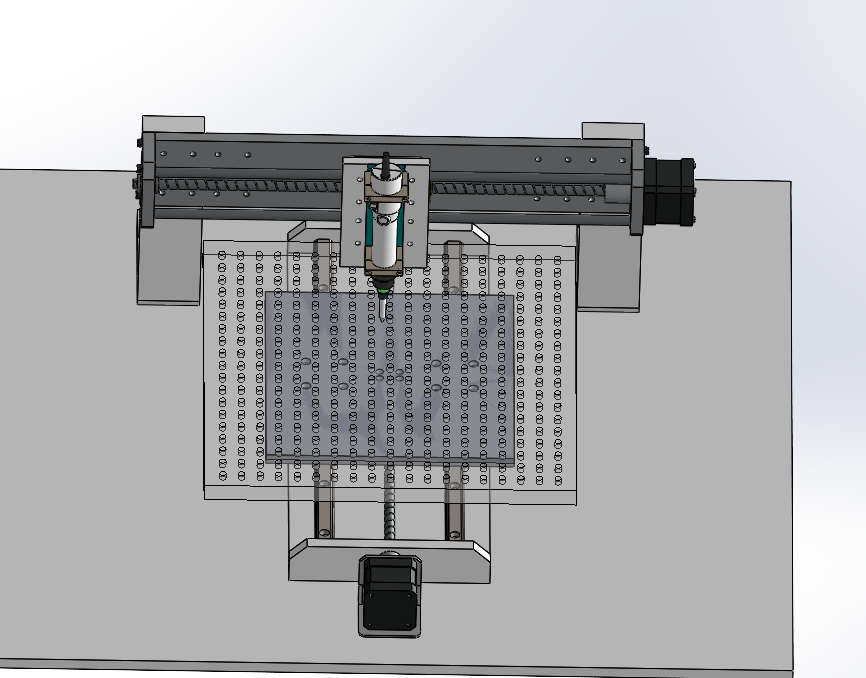

本文首先提出了自动锁紧螺丝机锁紧机构的总体设计方案，然后对向下部件、机械平台等部件进行了设计、选型和计算。三维建模和干涉检测在SolidWorks中完成。在论文的最后，总结了设计工作，分析了不足之处和未来的改进方向。 本文设计的自动锁紧螺钉拧紧机构非常适合在遥控器、计算器等小型常规工件上组装螺钉。它不仅具有精度高、效率高、安装方便的优点，而且具有良好的通用性和广泛的应用前景。
下载需要520金币
立即下载 收藏
图纸信息
作者
罗烷
已分享: 份作品

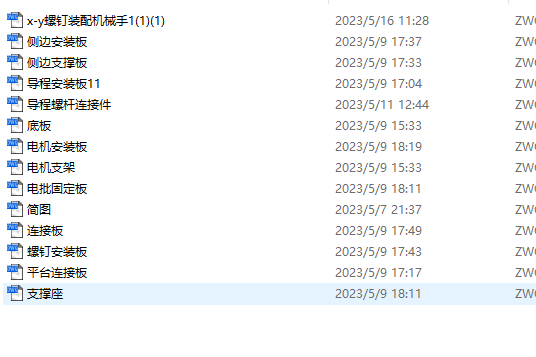

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  说明书5.16.docx | 969.81K |
| 2 |  8mm导程螺杆连接件.SLDPRT | 108.10K |
| 3 | HexM3x6.SLDPRT | 151.29K |
| 4 | PulleyAdjustBottom.SLDPRT | 7B |
| 5 | RubberMountLeg.SLDPRT | 7B |
| 6 |  x-y螺钉装配机械手.SLDASM | 3.21M |
| 7 | 丝杆.SLDPRT | 687.38K |
| 8 | 导程安装板11.SLDPRT | 91.86K |
| 9 | 平台板底座.SLDPRT | 131.36K |
| 10 | 底板.SLDPRT | 152.49K |
| 11 | 支撑座.SLDPRT | 105.14K |
| 12 | 支架.SLDPRT | 141.72K |
| 13 | 桌面.SLDPRT | 44.92K |
| 14 | 步进电机.SLDPRT | 108.34K |
| 15 | 滚珠丝杆机构.SLDASM | 41.49K |
| 16 | 联轴器.SLDPRT | 106.53K |
| 17 | 螺丝机.SLDPRT | 504.19K |
| 18 | 螺栓.SLDPRT | 432.85K |
| 19 | 螺钉安装板.SLDPRT | 475.44K |
| 20 | 角接触球轴承.SLDPRT | 706.89K |
| 21 | 连接板2.SLDPRT | 100.31K |
| 22 | HGH15CA.SLDASM | 724.50K |
| 23 | HGH15CABlock.SLDPRT | 505.01K |
| 24 | HGH15R.SLDASM | 781.29K |
| 25 | HGR15RRail.SLDPRT | 579.07K |
| 26 | HGx15CAEndCap.SLDPRT | 825.38K |
| 27 | HGx15CARetainer.SLDPRT | 286.87K |
| 28 | HGx15CASeal.SLDPRT | 1.00M |
| 29 | HGx15CATinyRed.SLDPRT | 272.87K |
| 30 | 镜向HGH15CA.SLDASM | 56.97K |
| 31 | 镜向HGH15CABlock.SLDPRT | 134.40K |
| 32 | 镜向HGH15R.SLDASM | 32.53K |
| 33 | 镜向HGR15RRail.SLDPRT | 153.68K |
| 34 | 镜向HGx15CAEndCap.SLDPRT | 393.13K |
| 35 | 镜向HGx15CARetainer.SLDPRT | 68.85K |
| 36 | 镜向HGx15CASeal.SLDPRT | 505.15K |
| 37 | 镜向HGx15CATinyRed.SLDPRT | 60.74K |
| 38 | 4mmx14mm螺栓.SLDPRT | 395.12K |
| 39 | 5to8mmx19mmx25mmShaftCoupler.SLDPRT | 79.75K |
| 40 | 8mmID10mmODLeadScrew.SLDPRT | 361.61K |
| 41 | M3螺栓.SLDPRT | 136.27K |
| 42 | 丝杆1.SLDPRT | 367.50K |
| 43 | 导向杆.SLDPRT | 56.02K |
| 44 | 底部安装板.SLDPRT | 97.63K |
| 45 | 底部支撑板.SLDPRT | 138.81K |
| 46 | 电机.SLDPRT | 108.37K |
| 47 | 电机安装板.SLDPRT | 159.60K |
| 48 | 直线导轨Y400mm.SLDASM | 930.64K |
| 49 | 直线轴承.SLDPRT | 228.32K |
| 50 | 螺栓顶高器.SLDPRT | 224.57K |
| 51 | 轴承1.SLDPRT | 168.03K |
| 52 |  x-y螺钉装配机械手111.DWG | 957.20K |
| 53 | 侧边安装板.DWG | 204.05K |
| 54 | 侧边支撑板.DWG | 210.88K |
| 55 | 导程安装板11.DWG | 188.53K |
| 56 | 导程螺杆连接件.DWG | 247.61K |
| 57 | 平台连接板.DWG | 215.68K |
| 58 | 底板.DWG | 197.20K |
| 59 | 支撑座.DWG | 179.79K |
| 60 | 电批固定板.DWG | 187.65K |
| 61 | 电机安装板.DWG | 253.13K |
| 62 | 电机支架.DWG | 187.64K |
| 63 | 简图.dwg | 100.98K |
| 64 | 螺钉安装板.DWG | 512.81K |
| 65 | 连接板.DWG | 212.60K |
