设计零件的加工工艺和夹具设计是现代企业生产过程中的一个重要环节：首先是要对零件的图形进行分析讨论，了解零件图形的数据并根据零件图形的数据设计出它的毛坯结构；其次是判断并选择出零件的基准面，根据它的定位基准设计出零件加工的工艺路线；接着对零件的每一步的工序进行计算得出工艺装备的尺寸和零件的切削用量；良好的加工工艺可以简化零件的加工过程，并且可以提高零件的加工质量。 本次课题主要是设计法兰盘的工艺设计以及指定工序的专用夹具设计。设计充分利用了大学的专业知识以及实习中接触的实际操作。

法兰盘钻孔夹具设计
首页>图纸库>零部件模型>管道附件2024-04-03报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
109

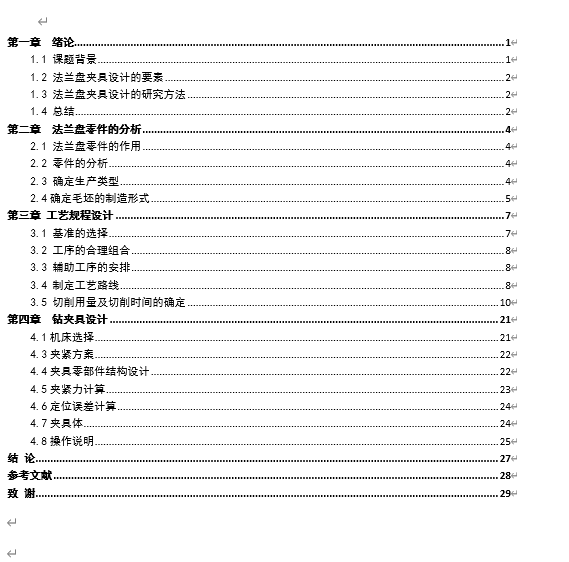

图纸预览图

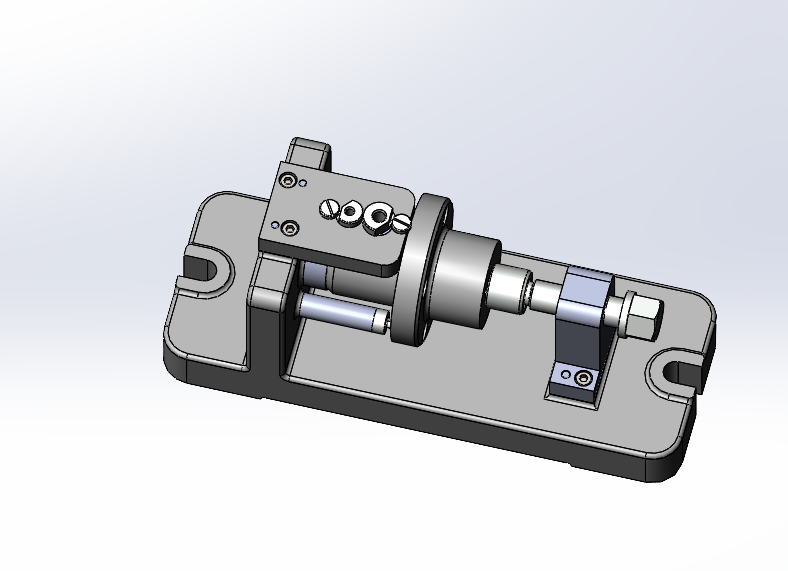

图纸预览图

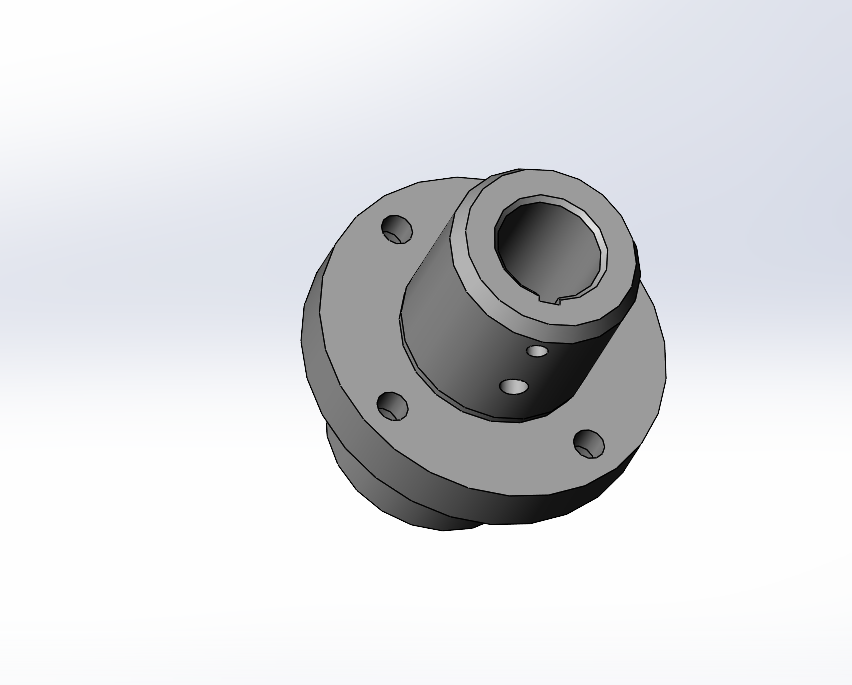

图纸预览图

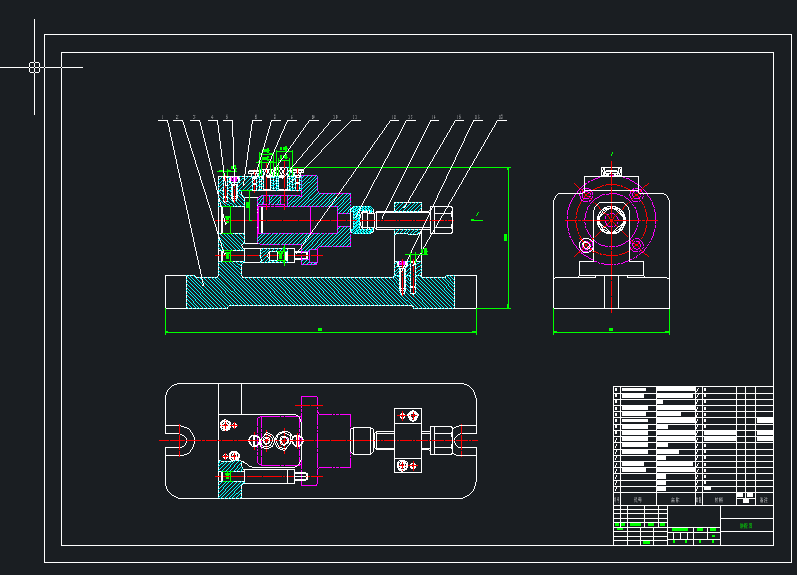

图纸预览图
图纸预览图
图纸描述
设计零件的加工工艺和夹具设计是现代企业生产过程中的一个重要环节：首先是要对零件的图形进行分析讨论，了解零件图形的数据并根据零件图形的数据设计出它的毛坯结构；其次是判断并选择出零件的基准面，根据它的定位基准设计出零件加工的工艺路线；接着对零件的每一步的工序进行计算得出工艺装备的尺寸和零件的切削用量；良好的加工工艺可以简化零件的加工过程，并且可以提高零件的加工质量。 本次课题主要是设计法兰盘的工艺设计以及指定工序的专用夹具设计。设计充分利用了大学的专业知识以及实习中接触的实际操作。
下载需要500金币
立即下载 收藏
图纸信息
图纸ID ：513057
文件大小：3.69M
所需金币：500
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：dwg,sldasm,sldprt,step
软件版本：SOLIDWORKS 2010
作者
黎都民
已分享: 份作品
作者头像
关注

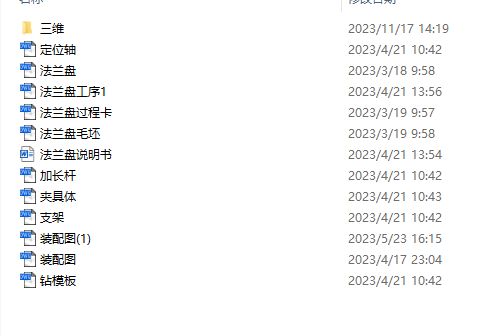

文件列表
