工厂除尘通风系统的设计
图纸描述
某企业加工车间高12m，宽20m，长32m，长边为东西向，长边中部均匀布置了窗户6个（可全部打开通风），窗台高1.0m，窗户高5m，宽3m，两个窗户相隔2m，边缘窗距离两侧墙2m。车间内有1#-10#共10个工作台，沿东西向呈两排对称布置，每排5台，两排间距3m，工作台尺寸均为1.5（长）*1.5（宽）*1.0（高）m，工作台左右间距可自行布置且不小于2m。1#-5#工作台上布置抛光机，每台抛光机有左右两端各有1个抛光轮产生粉尘，抛光间产生粉尘的成分有：抛光粉剂、粉末、纤维质灰尘等（石棉粉尘），均为不可燃粉尘。6#-10#工作台上布置高温炉，生产过程中产生高温含尘烟气，粒径范围约为0.010-
下载需要160金币
立即下载 收藏
图纸信息
作者
糜旺
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

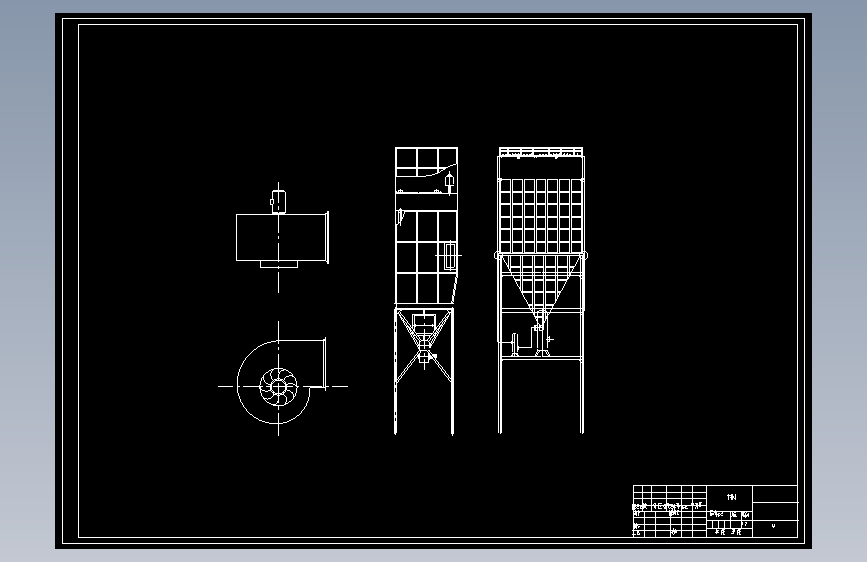

| 1 |  侧视图.dwg | 294.08K |

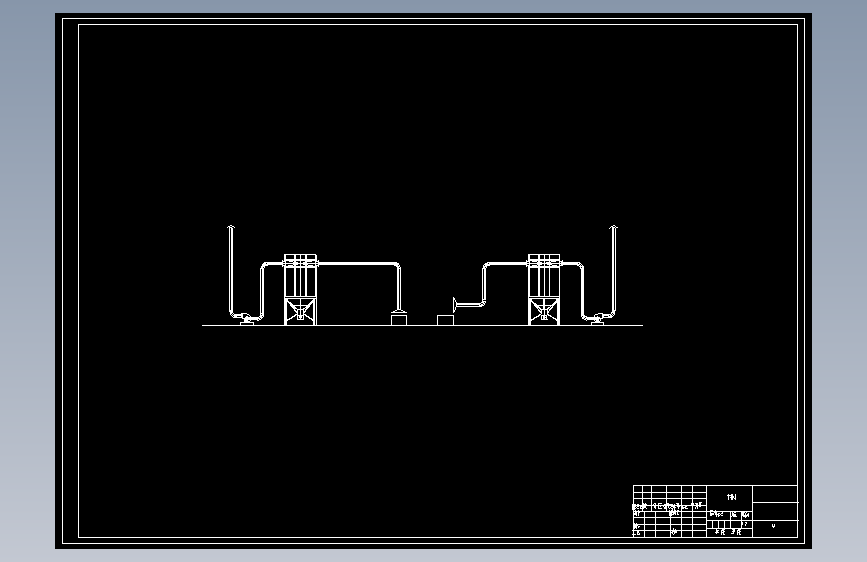

| 2 | 剖面图.dwg | 140.83K |

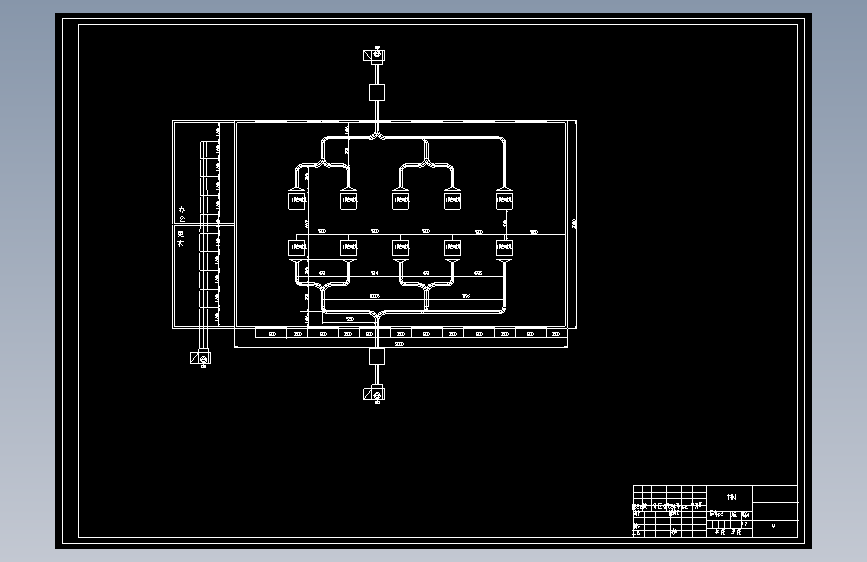

| 3 | 平面布局图.dwg | 309.56K |
| 4 |  说明书.docx | 453.81K |
