通过专机设计实现电动自动定心夹具设计，设计整体思路为，放下钣金件，按下启动按钮，两个摆动气缸同时旋转90°，沿X轴方向顶紧推动钣金，左右两个双轴气缸同时动作，推动钣金沿X轴方向固定，4个并列的上下气缸同时下压，固定Z轴方向，使钣金压紧Y轴方向，本设计采用西门子S7-200 smart控制8个三位五通电磁换向阀，进而控制气缸进行伸出，缩回，摆动，气缸头部采用调速阀门控制气缸运行速度，编程语言为PLC梯形图。
铁板气动夹紧夹具及PLC设计
图纸描述
通过专机设计实现电动自动定心夹具设计，设计整体思路为，放下钣金件，按下启动按钮，两个摆动气缸同时旋转90°，沿X轴方向顶紧推动钣金，左右两个双轴气缸同时动作，推动钣金沿X轴方向固定，4个并列的上下气缸同时下压，固定Z轴方向，使钣金压紧Y轴方向，本设计采用西门子S7-200 smart控制8个三位五通电磁换向阀，进而控制气缸进行伸出，缩回，摆动，气缸头部采用调速阀门控制气缸运行速度，编程语言为PLC梯形图。
下载需要520金币
立即下载 收藏
图纸信息
作者
WX_202974
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

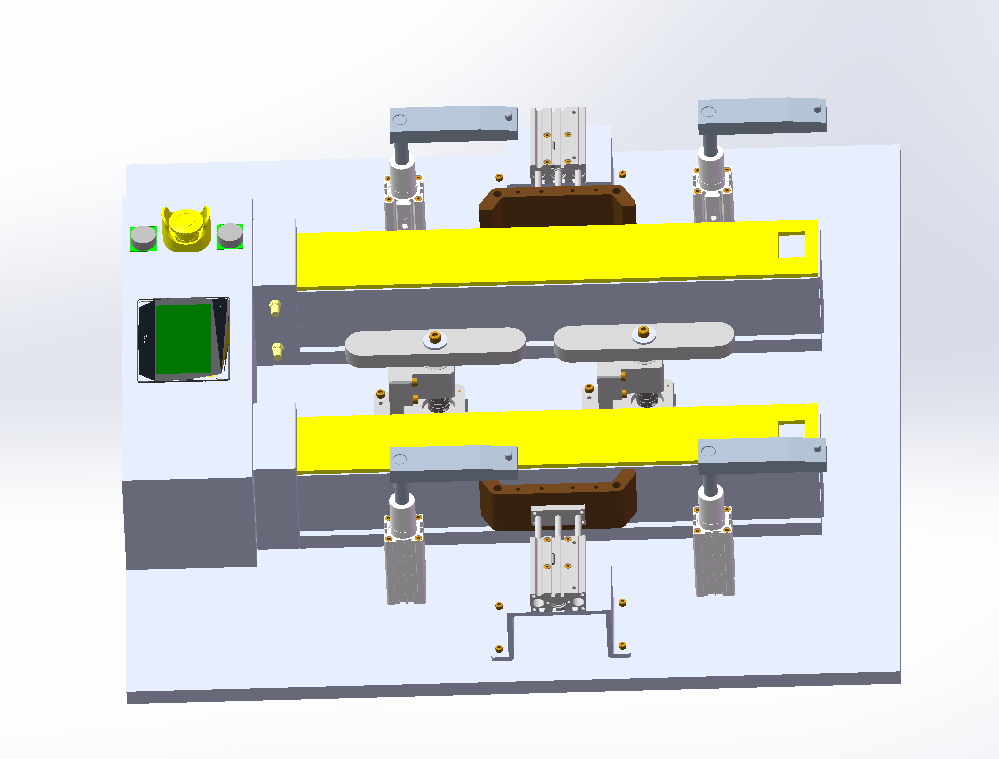

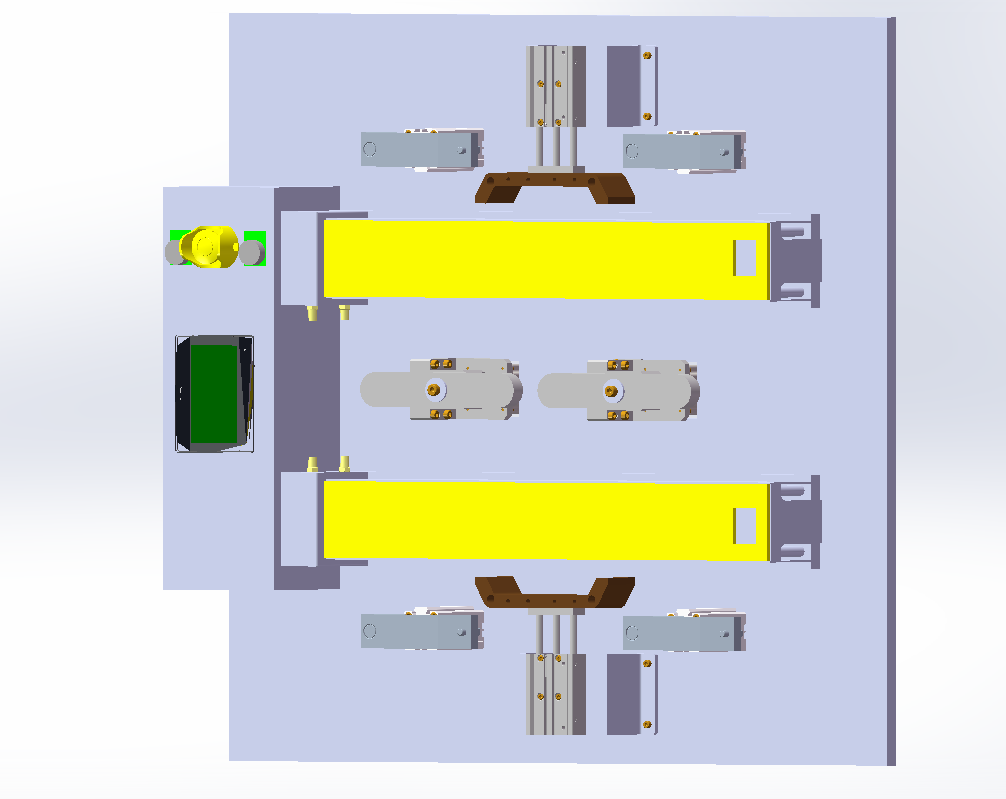

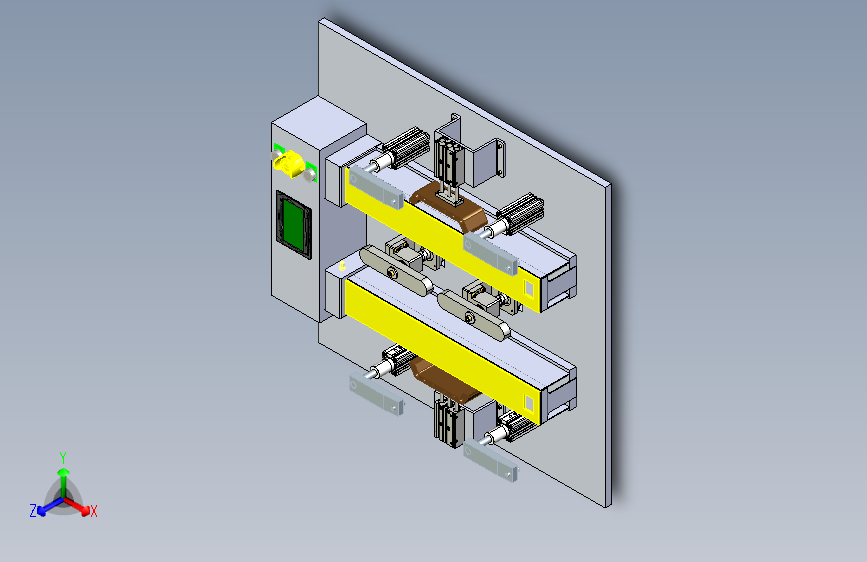

| 1 |  三维A2.x_t | 41.98M |
| 2 |  任务书说明.doc | 265.50K |

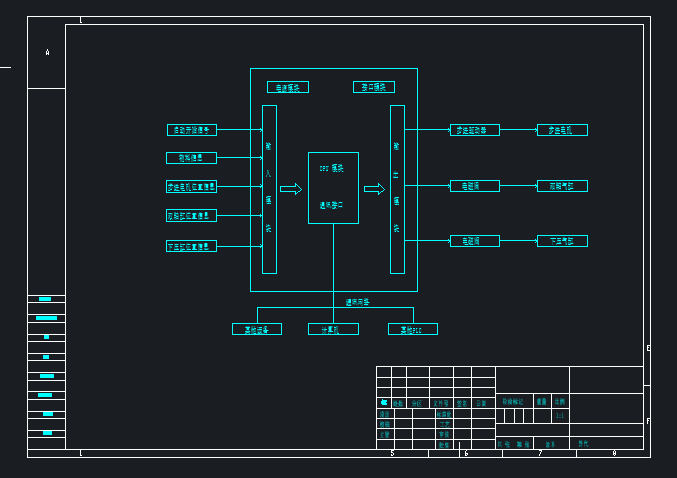

| 3 |  功能原理图.dwg | 107.40K |
| 4 | 加载程序文件A1.smart | 16.17K |

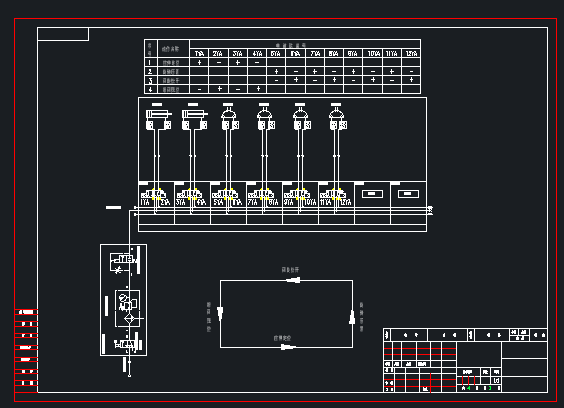

| 5 | 气动原理图.dwg | 96.44K |

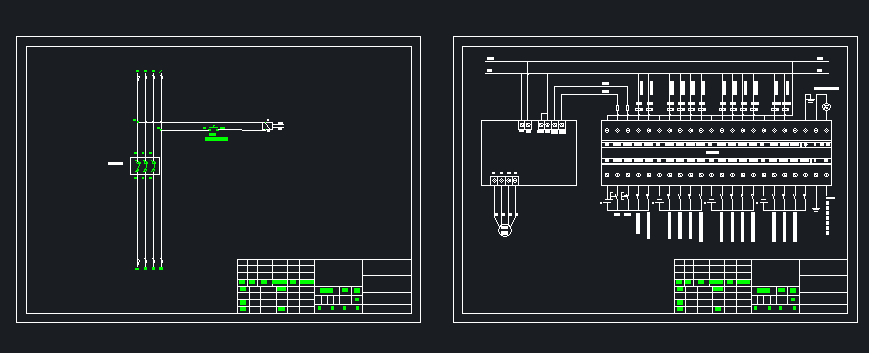

| 6 | 电路图.dwg | 113.71K |

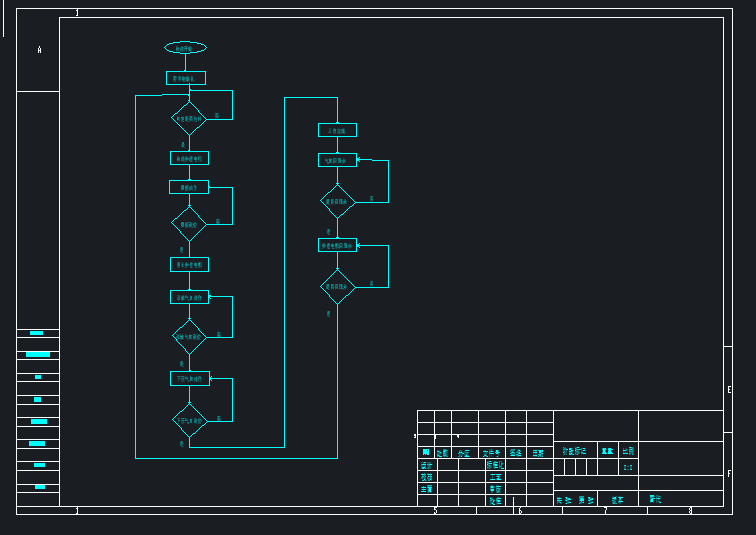

| 7 | 程序流程图.dwg | 87.13K |

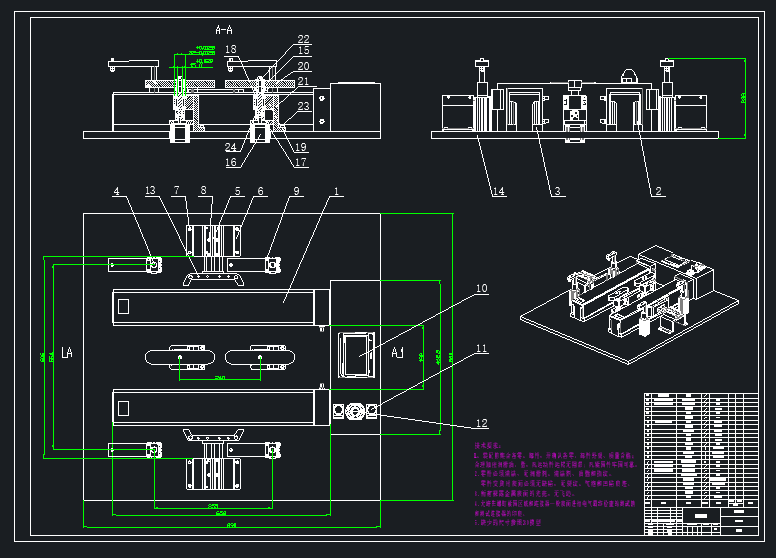

| 8 | 装配体.DWG | 776.50K |
