在机床上对零件进行机械加工时，为保证工件加工精度，首先要保证工件在机床上占有正确的位置，然后通过夹紧机构使工件在正确位置上固定不动，这一任务就是由机床夹具完成。对于单件、小批量生产，应尽量使用通用夹具，这样可以降低工件的生产成本。但是由于通用夹具适用各种工件的装夹，所以夹紧时往往比较费时间，并且操作复杂，生产效率低，也难以保证加工精度，为此需设计专用夹具。

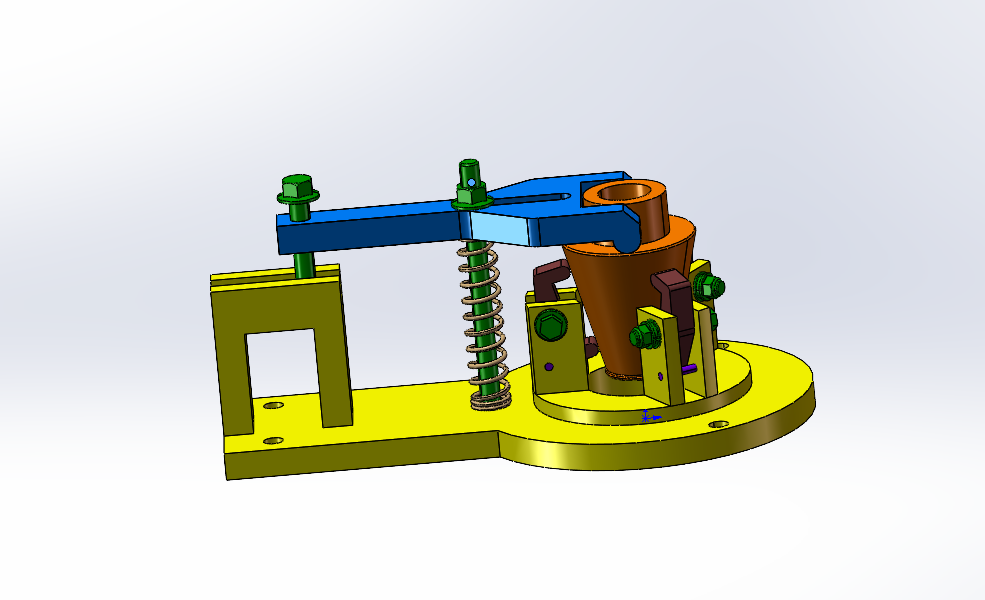

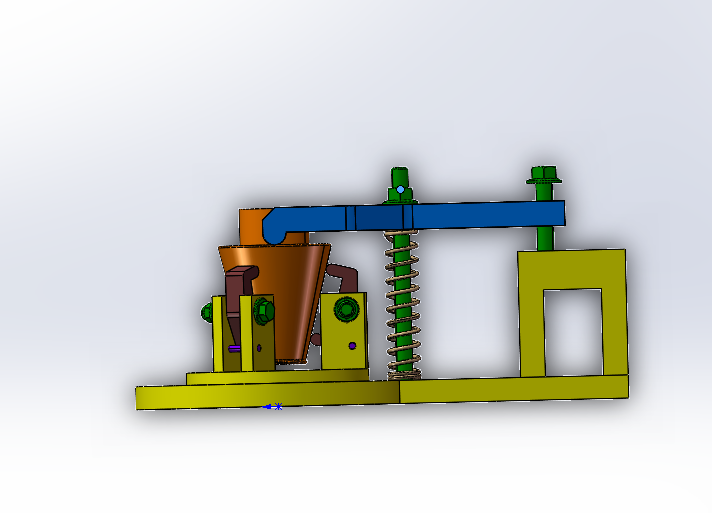

一种圆锥形工件自动定心结构的三维工程设计
图纸描述
在机床上对零件进行机械加工时，为保证工件加工精度，首先要保证工件在机床上占有正确的位置，然后通过夹紧机构使工件在正确位置上固定不动，这一任务就是由机床夹具完成。对于单件、小批量生产，应尽量使用通用夹具，这样可以降低工件的生产成本。但是由于通用夹具适用各种工件的装夹，所以夹紧时往往比较费时间，并且操作复杂，生产效率低，也难以保证加工精度，为此需设计专用夹具。
下载需要250金币
立即下载 收藏
图纸信息
作者
WX_202930
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  一种圆锥型工件自动定心夹具.stp | 1.65M |

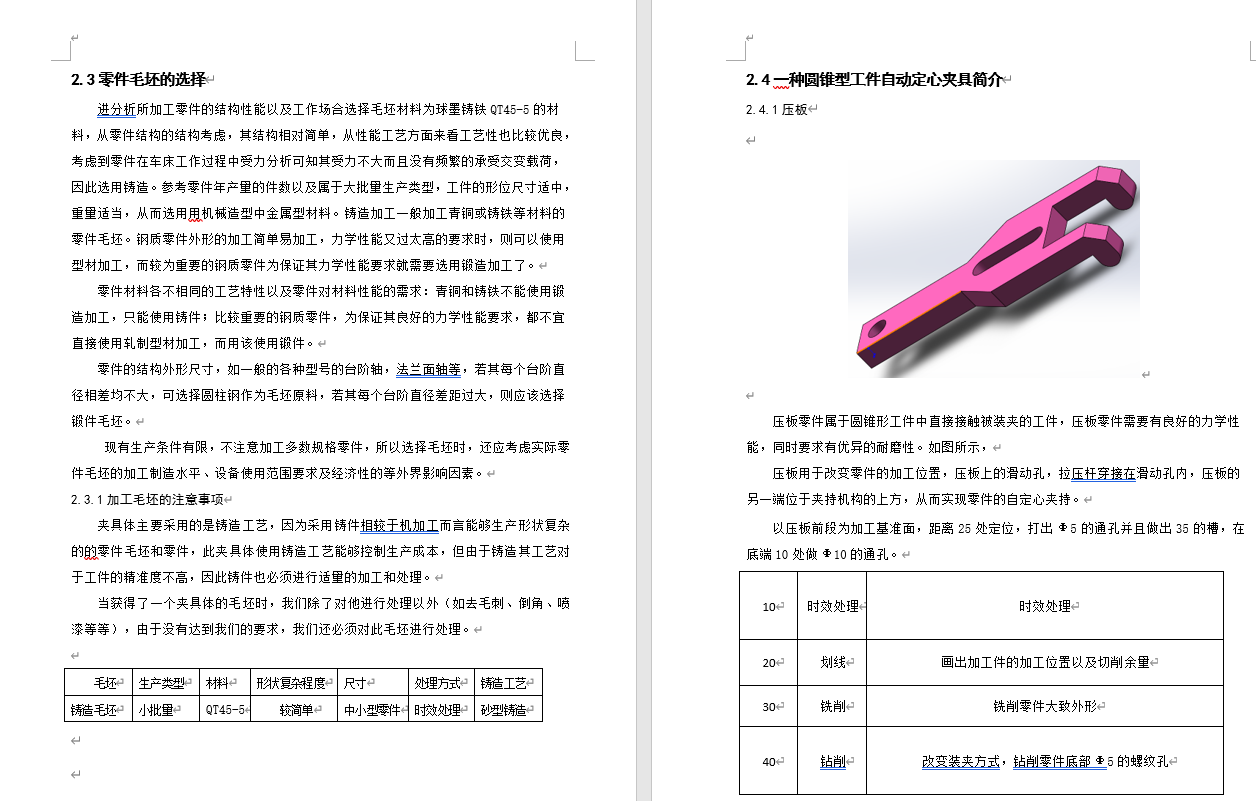

| 2 |  一种圆锥形工件自动定心结构的三维工程设计.docx | 1.20M |

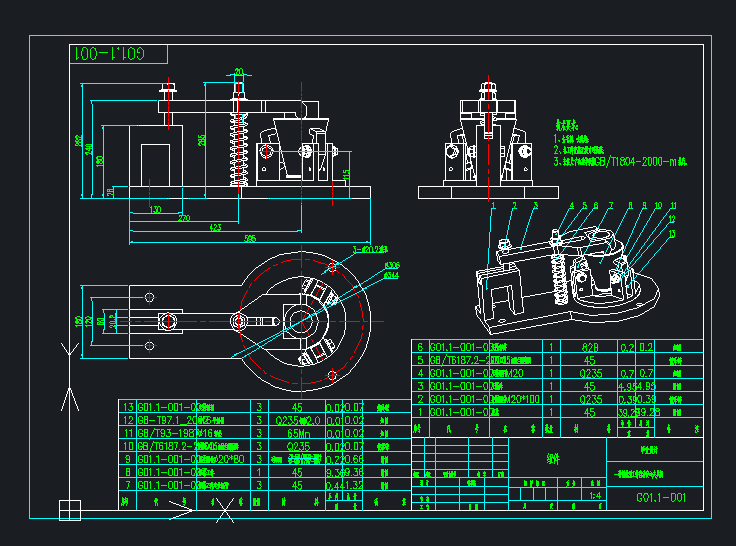

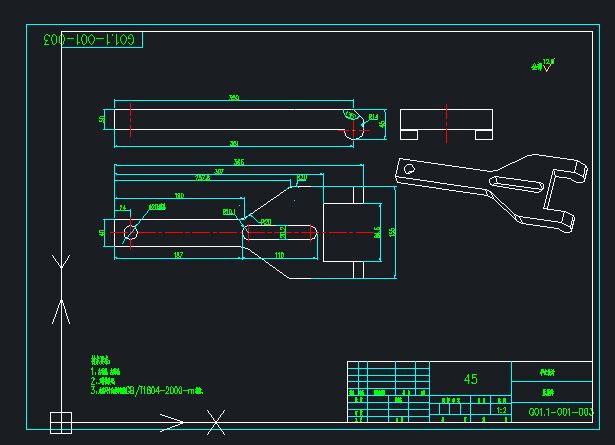

| 3 |  G01.1-001--一种圆锥型工件自动定心夹具机.dwg | 1.79M |
| 4 | G01.1-001-001--底座.dwg | 1.43M |
| 5 | G01.1-001-003--压紧件.dwg | 1.40M |

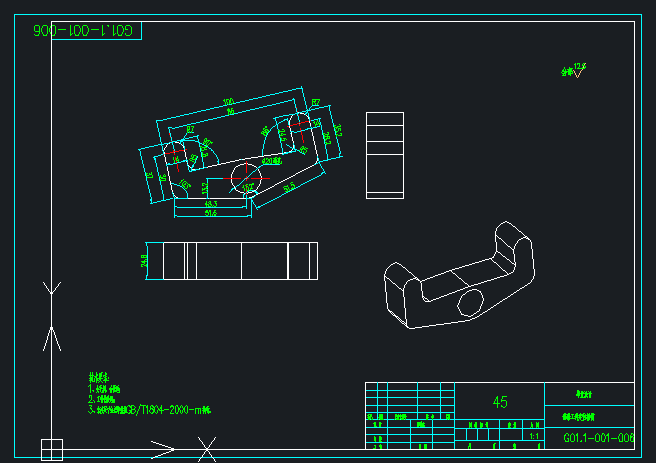

| 6 | G01.1-001-006--锥形工件定位摇臂.dwg | 1.41M |

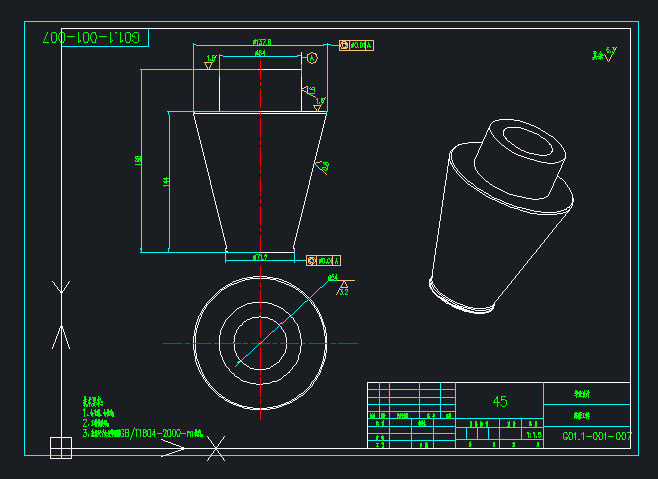

| 7 | G01.1-001-007--锥形工件.dwg | 1.40M |
| 8 | G01.1-001-008--固定螺栓φ20×80.dwg | 85.82K |
