在机床上对零件进行机械加工时，为保证工件加工精度，首先要保证工件在机床上占有正确的位置，然后通过夹紧机构使工件在正确位置上固定不动，这一任务就是由机床夹具完成。对于单件、小批量生产，应尽量使用通用夹具，这样可以降低工件的生产成本。但是由于通用夹具适用各种工件的装夹，所以夹紧时往往比较费时间，并且操作复杂，生产效率低，也难以保证加工精度，为此需设计专用夹具。

一种曲柄滑块驱动的定心机构的三维工程设计
首页>图纸库>零部件模型>传动部件2024-03-27报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
38
图纸预览图
图纸预览图
图纸预览图
图纸预览图

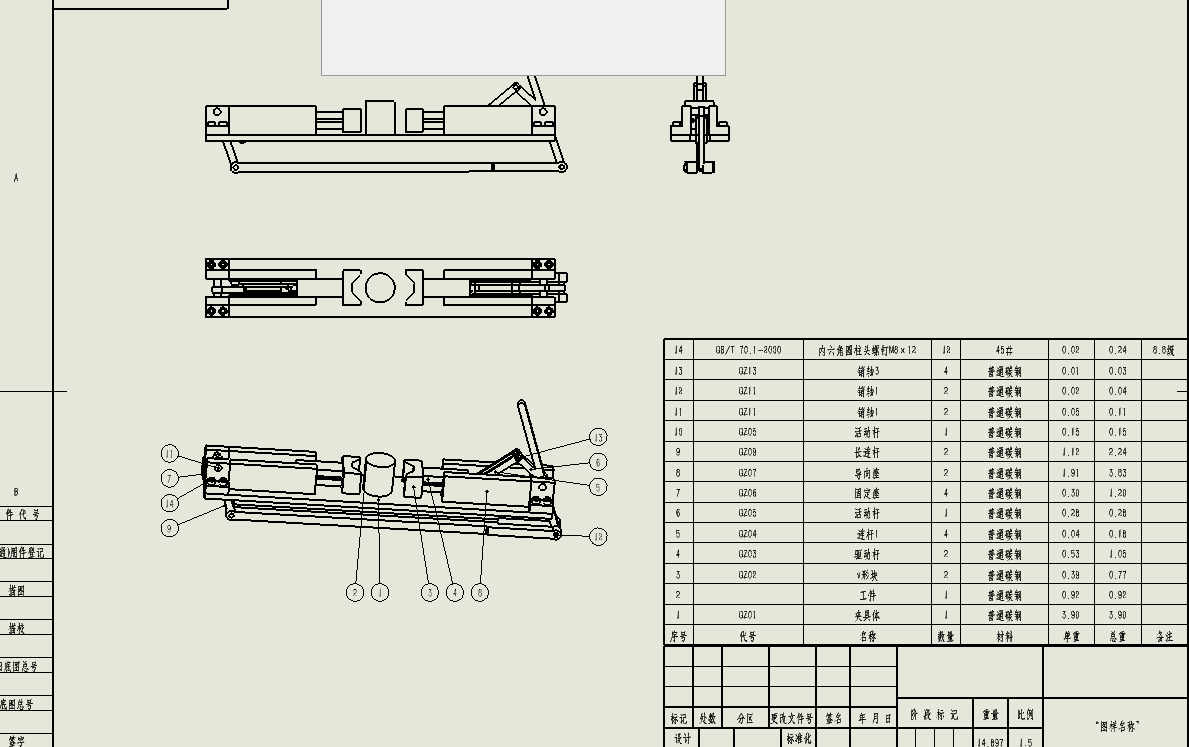

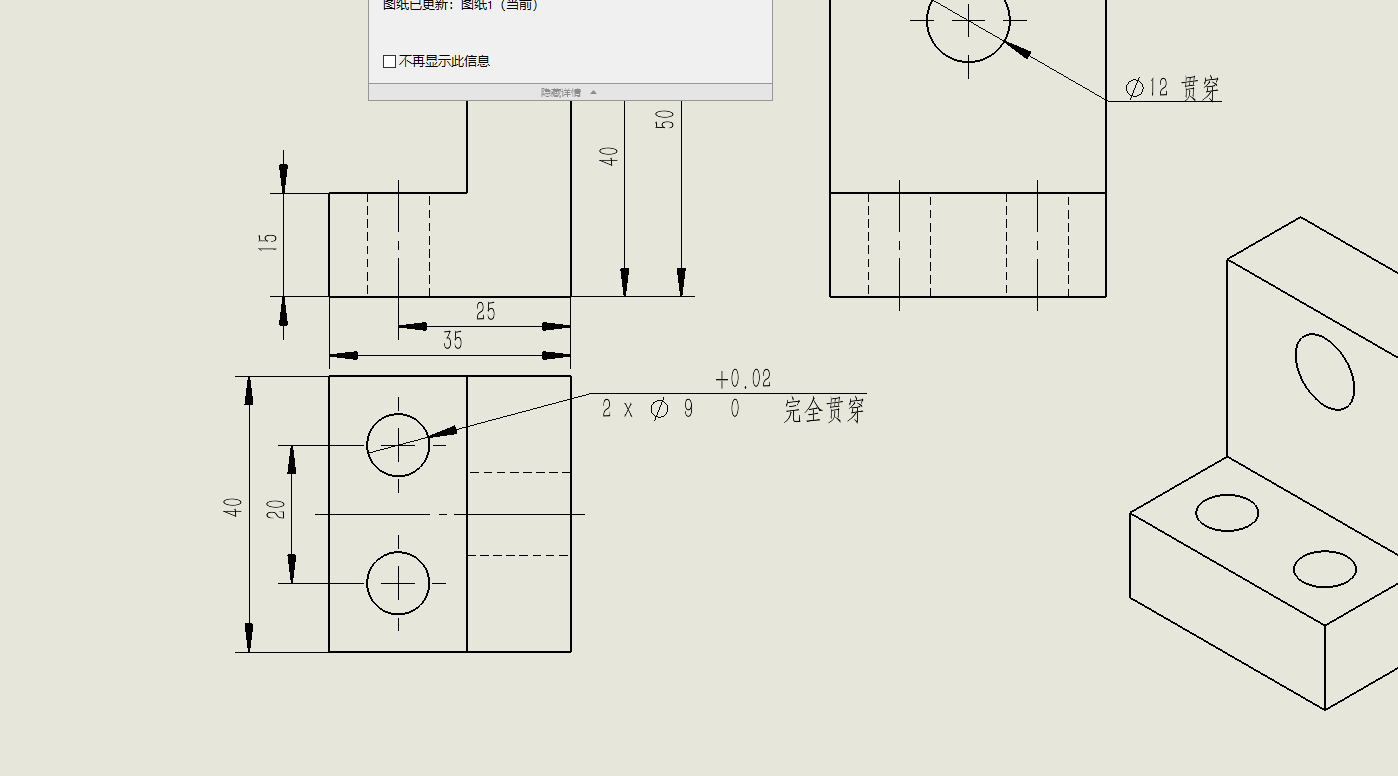

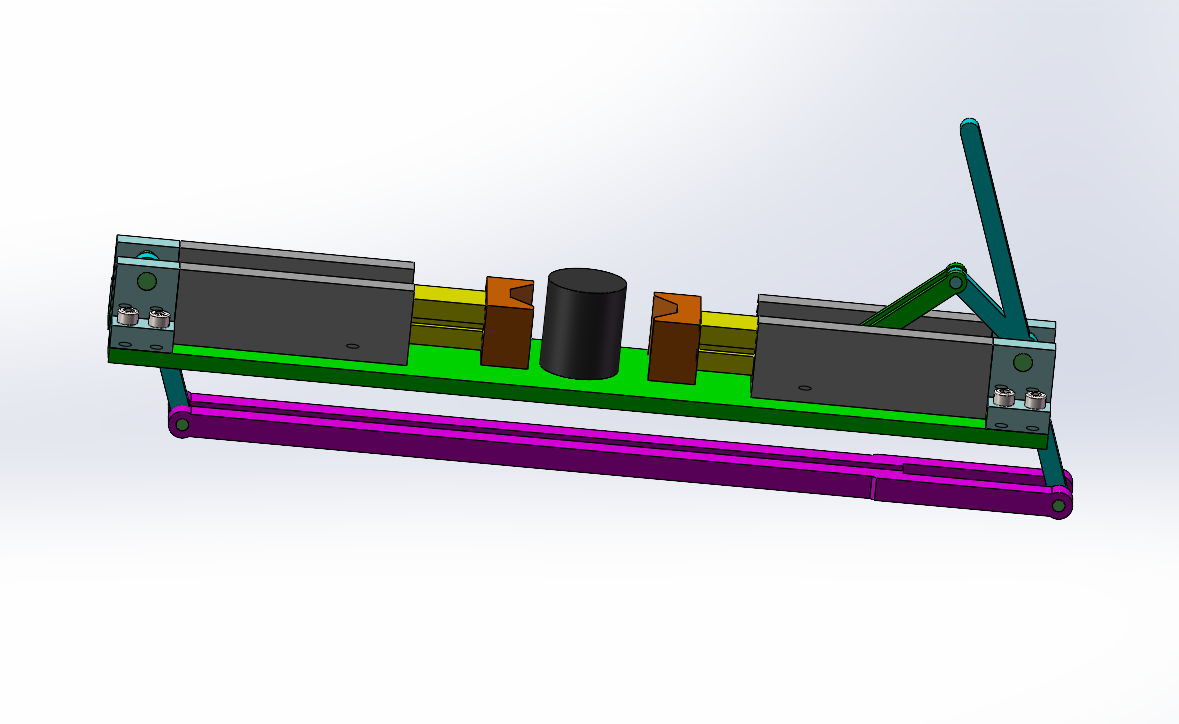

图纸描述
在机床上对零件进行机械加工时，为保证工件加工精度，首先要保证工件在机床上占有正确的位置，然后通过夹紧机构使工件在正确位置上固定不动，这一任务就是由机床夹具完成。对于单件、小批量生产，应尽量使用通用夹具，这样可以降低工件的生产成本。但是由于通用夹具适用各种工件的装夹，所以夹紧时往往比较费时间，并且操作复杂，生产效率低，也难以保证加工精度，为此需设计专用夹具。
下载需要300金币
立即下载 收藏
图纸信息
图纸ID ：513025
文件大小：6.28M
所需金币：300
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：slddrw,sldprt,sldasm
软件版本：SOLIDWORKS 2013
作者
仇琪忆
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标5 GZ02V型块.SLDDRW361.50K
2软件图标5 GZ03驱动杆.SLDDRW393.50K
3软件图标5 GZ06固定座.SLDDRW372.00K
4软件图标5 GZ10从动杆.SLDDRW372.50K

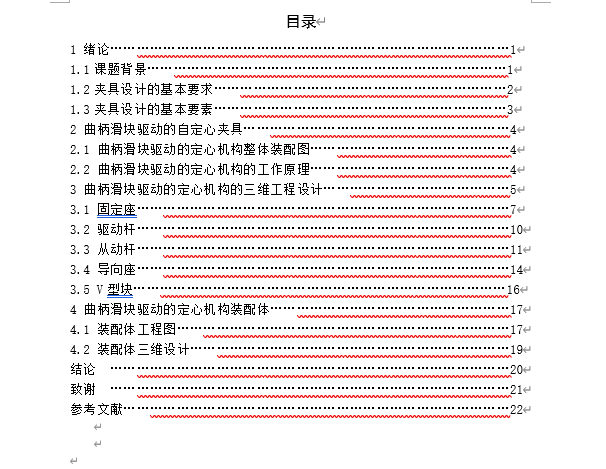

5软件图标28 一种曲柄滑块驱动的定心机构的三维工程设计.doc4.97M
6软件图标5 夹具.SLDDRW533.50K
7软件图标3 GZ01夹具体.SLDPRT331.50K
8软件图标3 GZ02V型块.SLDPRT234.00K
9软件图标3 GZ03驱动杆.SLDPRT239.50K
10软件图标3 GZ04连杆1.SLDPRT170.50K
11软件图标3 GZ05活动杆.SLDPRT217.50K
12软件图标3 GZ06固定座.SLDPRT205.50K
13软件图标3 GZ07导向座.SLDPRT259.00K
14软件图标3 GZ09长连杆.SLDPRT188.50K
15软件图标3 GZ10从动杆.SLDPRT195.50K
16软件图标3 GZ11销轴1.SLDPRT148.50K
17软件图标3 GZ12销轴2.SLDPRT292.50K
18软件图标3 GZ13销轴3.SLDPRT156.00K
19软件图标3 内六角圆柱头螺钉M8.SLDPRT440.50K
20软件图标4 夹具.SLDASM503.00K
21软件图标3 工件.SLDPRT144.50K
