1，根据对电动汽车变速器的受力分析，对换挡机构进行结构设计，从而保证换挡机构性能，保证换挡过程中不可与其他零件产生干涉，结构紧凑。准确地实现换挡电机对同步器的控制功能 。 2，保证换挡电机符合要求。需要计算同步器力矩和换挡力的大小，可以通过对换挡同步过程进行分析，通过约束换挡速度和拨叉行程这两个参数在合理范围内，根据不同换挡时刻主从动齿轮的转速差，由此计算出换挡力，以此为依据完成选换挡电机及传动机构的参数设计。 3，要选择合适的电动执行机构的结构形式，保证电动执行机构可以可靠平稳的换挡，并且通过结构设计对换挡过程进行优化，达到减小换挡时的冲击，保证寿命，减小换挡电机功率，减小成本的优点。

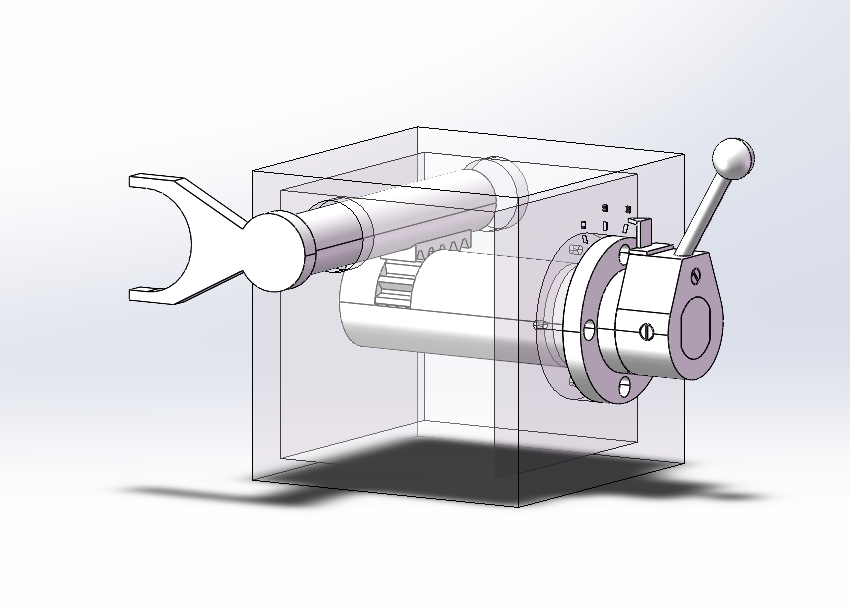

一种档位机构的运动原理

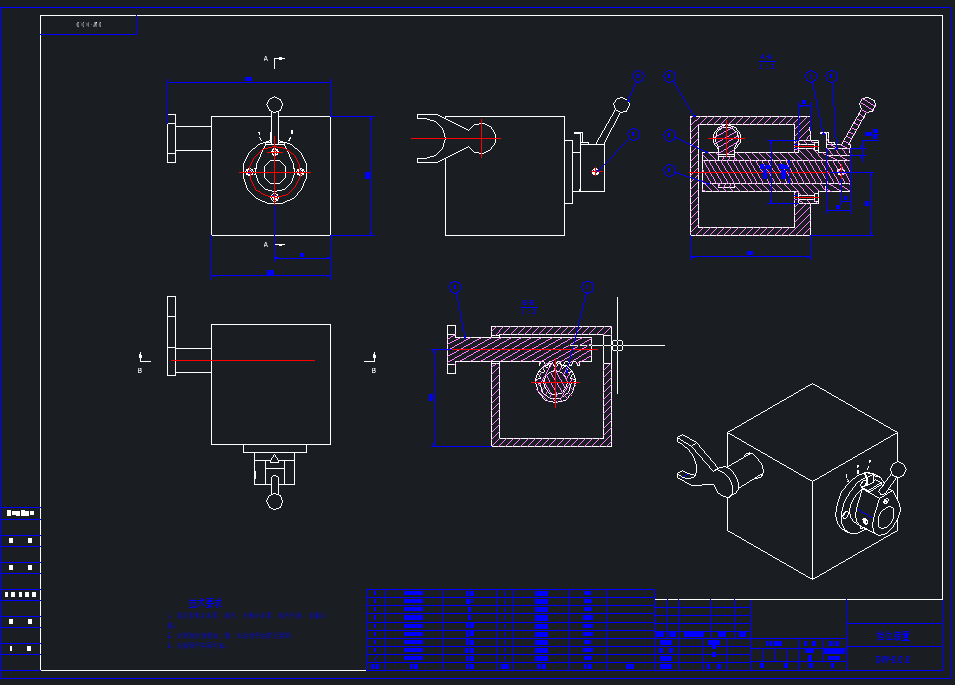

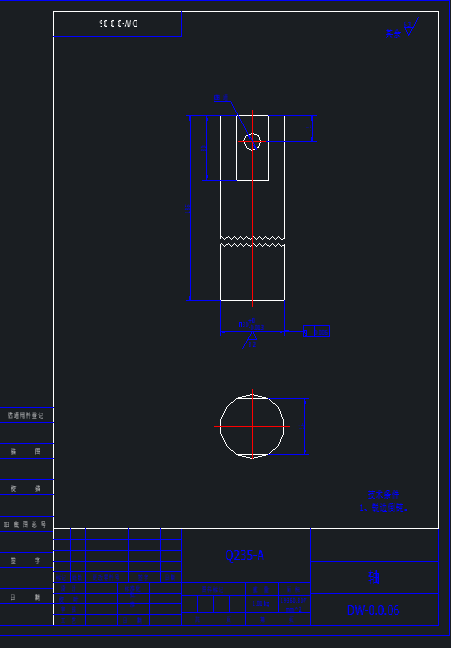

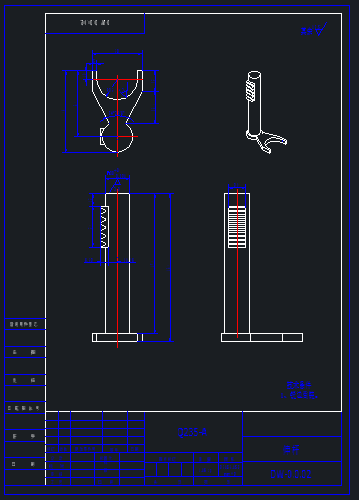

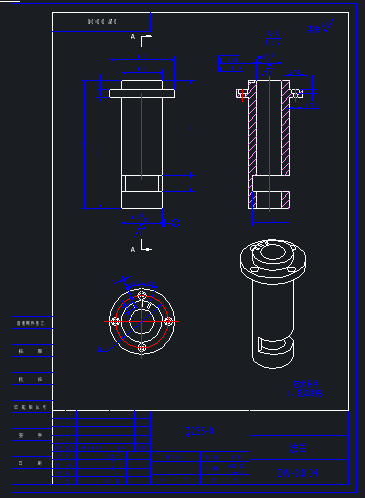

图纸描述
1，根据对电动汽车变速器的受力分析，对换挡机构进行结构设计，从而保证换挡机构性能，保证换挡过程中不可与其他零件产生干涉，结构紧凑。准确地实现换挡电机对同步器的控制功能 。 2，保证换挡电机符合要求。需要计算同步器力矩和换挡力的大小，可以通过对换挡同步过程进行分析，通过约束换挡速度和拨叉行程这两个参数在合理范围内，根据不同换挡时刻主从动齿轮的转速差，由此计算出换挡力，以此为依据完成选换挡电机及传动机构的参数设计。 3，要选择合适的电动执行机构的结构形式，保证电动执行机构可以可靠平稳的换挡，并且通过结构设计对换挡过程进行优化，达到减小换挡时的冲击，保证寿命，减小换挡电机功率，减小成本的优点。
下载需要250金币
立即下载 收藏
图纸信息
作者
于曼香
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  三维图.STEP | 1011.22K |
| 2 |  伸杆.dwg | 228.03K |
| 3 | 法兰.dwg | 230.56K |
| 4 | 装配图.dwg | 273.77K |
| 5 |  说明书.docx | 471.18K |
| 6 | 轴.dwg | 217.43K |
