MUNCASTER单缸蒸汽机图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小8.99M,图纸格式为sldasm,pdf,sldprt,图纸软件为SOLIDWORKS 2022,可供设计参考。

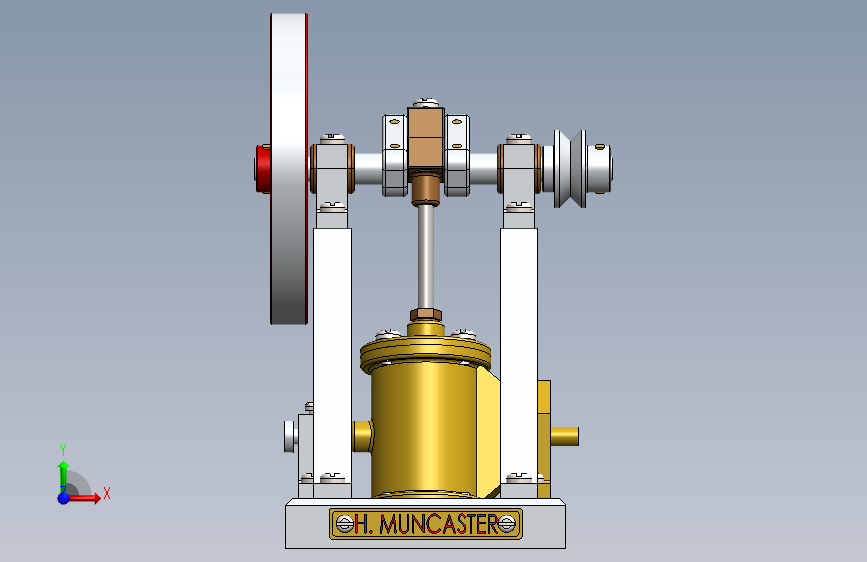

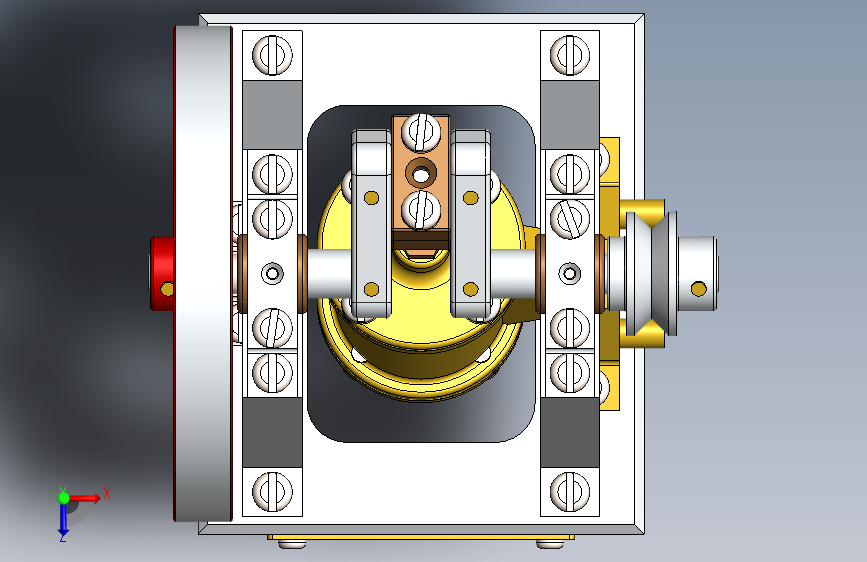

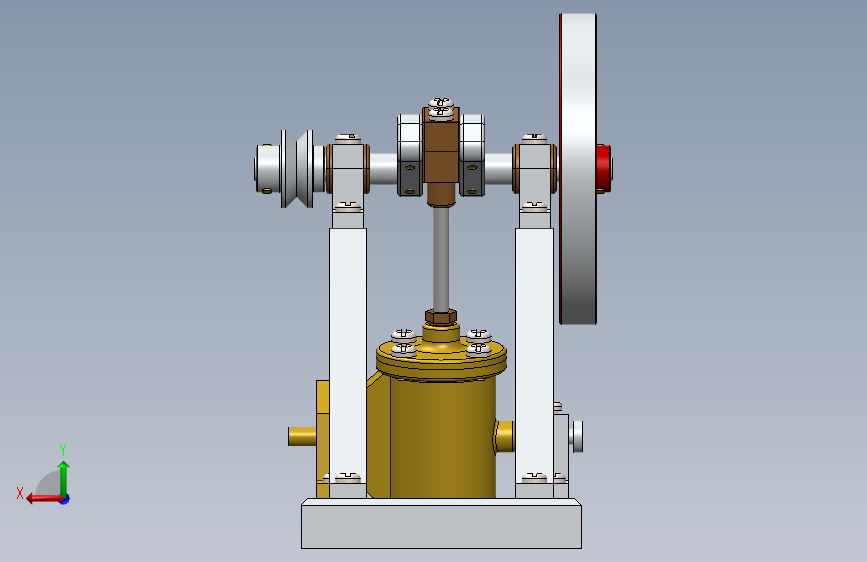

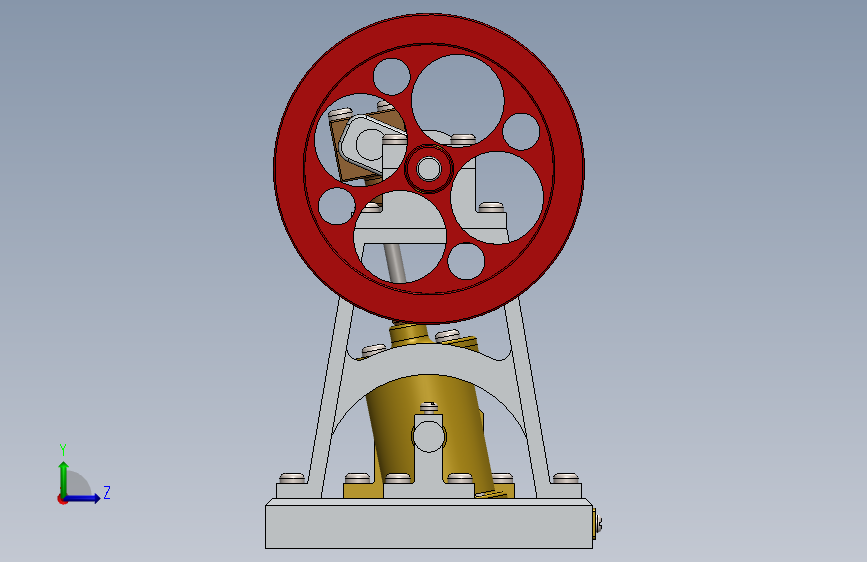

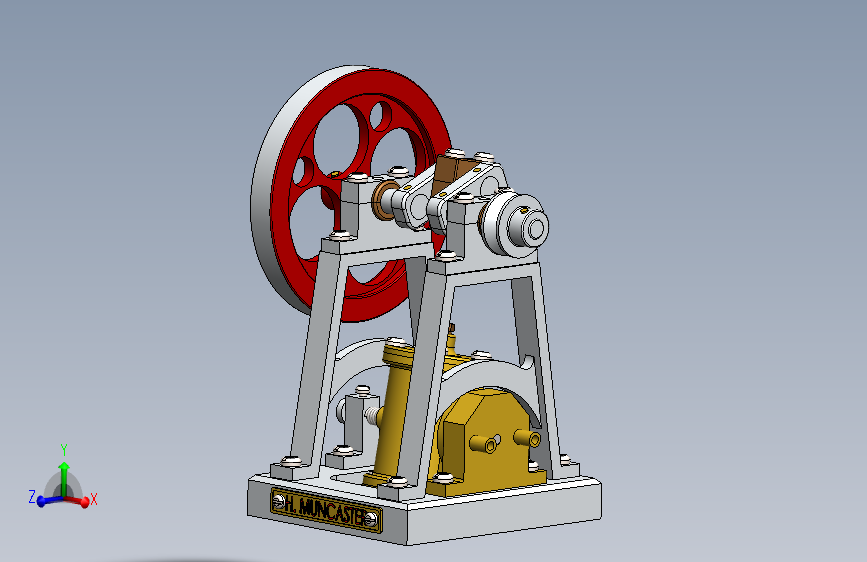

MUNCASTER单缸蒸汽机
图纸描述
MUNCASTER单缸蒸汽机图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小8.99M,图纸格式为sldasm,pdf,sldprt,图纸软件为SOLIDWORKS 2022,可供设计参考。
下载需要78金币
立即下载 收藏
图纸信息
作者
桂魁
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  Assem1-CompleteProject.mp4 | 482.85K |
| 2 |  Assem1-CompleteProject.SLDASM | 1.37M |

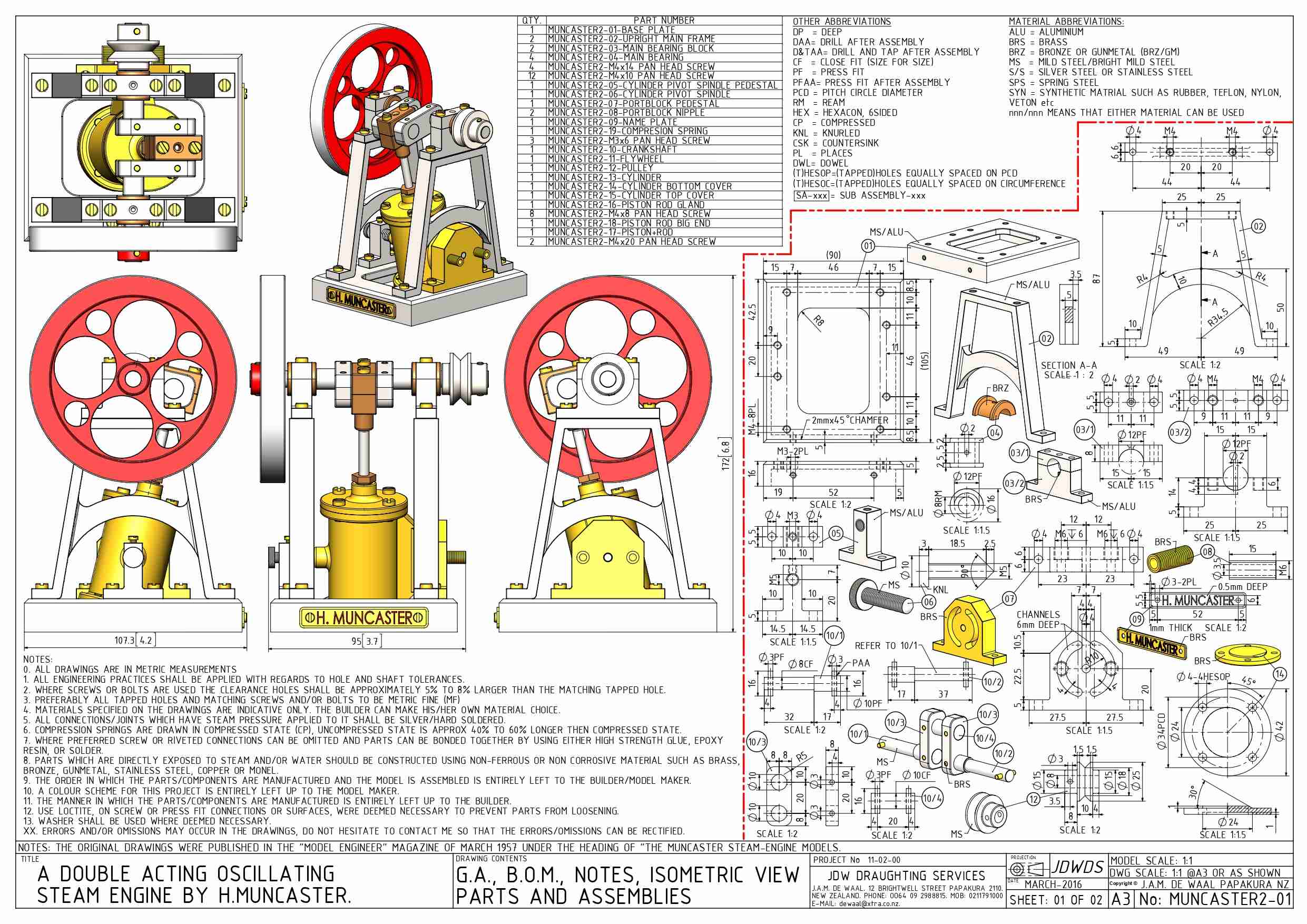

| 3 |  MUNCASTER2-A3-SHEET-01.PDF | 910.07K |
| 4 | MuncasterSteamEngineProjectinPdf.pdf | 1.22M |
| 5 |  Part1-baseplate.SLDPRT | 128.33K |
| 6 | Part10-FLYWHEEL.SLDPRT | 222.37K |
| 7 | Part11-PULLEY.SLDPRT | 164.46K |
| 8 | Part12-CYLINDER.SLDPRT | 297.44K |
| 9 | Part13-CYLINDERBOTTOMCOVER.SLDPRT | 106.17K |
| 10 | Part14-CYLINDERTOPCOVER.SLDPRT | 171.25K |
| 11 | Part15-PISTONRODGLAND.SLDPRT | 70.58K |
| 12 | Part16-PISTONROD.SLDPRT | 43.27K |
| 13 | Part17-PISTON.SLDPRT | 120.15K |
| 14 | Part18-PISTONRODBIGENDUPPERPART.SLDPRT | 127.94K |
| 15 | Part19-PISTONRODBIGENDLOWERPART.SLDPRT | 122.36K |
| 16 | Part2-UPRIGHTMAINFRAME.SLDPRT | 107.73K |
| 17 | Part20-COMPRESSIONSPRING.SLDPRT | 417.55K |
| 18 | Part3.1-upperpartofplumberblock.SLDPRT | 97.18K |
| 19 | Part3.2-lowerpartofplumberblock.SLDPRT | 114.21K |
| 20 | Part4.1-MIDDLEPARTOFPLUMBERBLOCK.SLDPRT | 140.83K |
| 21 | Part4.2-CYLINDERPIVOTSPINDLEPEDESTAL.SLDPRT | 87.80K |
| 22 | Part5-nut.SLDPRT | 86.62K |
| 23 | Part6-PORTBLOCKPEDESTAL.SLDPRT | 131.62K |
| 24 | Part7-PORTBLOCKNIPPLE.SLDPRT | 84.99K |
| 25 | Part8-NAMEPLATE.SLDPRT | 273.74K |
| 26 | Part9-CRANKSHAFT.SLDPRT | 329.72K |
