右支架上盖工艺及钻4-Φ21孔夹具设计图纸下载,该图纸类型属于建筑模型、钢结构图纸,图纸大小976.02KB,图纸格式为dwg,slddrw,sldprt,图纸软件为SOLIDWORKS 2006,可供设计参考。
右支架上盖工艺及钻4-Φ21孔夹具设计
图纸描述
右支架上盖工艺及钻4-Φ21孔夹具设计图纸下载,该图纸类型属于建筑模型、钢结构图纸,图纸大小976.02KB,图纸格式为dwg,slddrw,sldprt,图纸软件为SOLIDWORKS 2006,可供设计参考。
下载需要120金币
立即下载 收藏
图纸信息
作者
都蕊秋
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

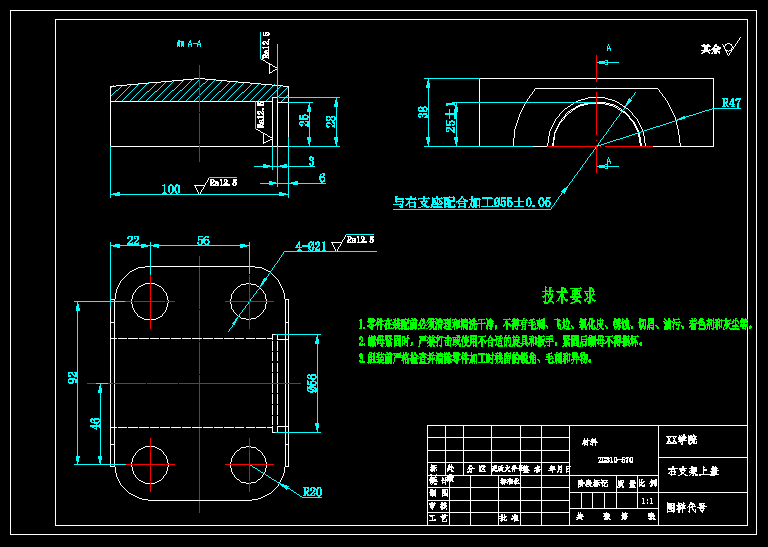

| 1 |  压板.dwg | 64.81K |
| 2 |  右支架上盖.SLDDRW | 438.00K |

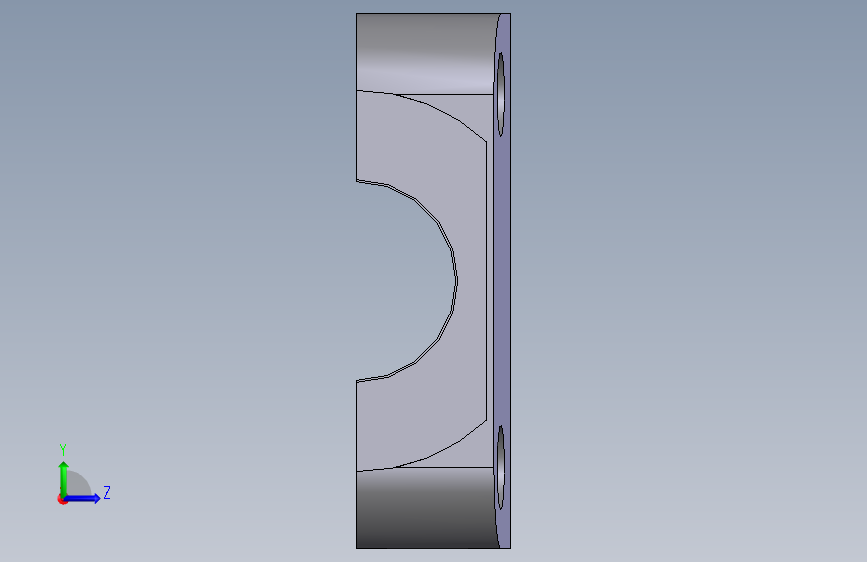

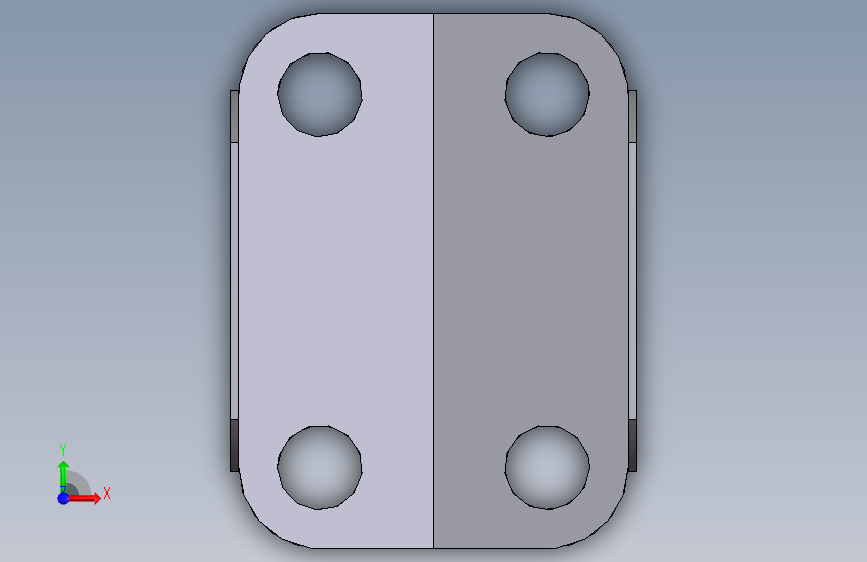

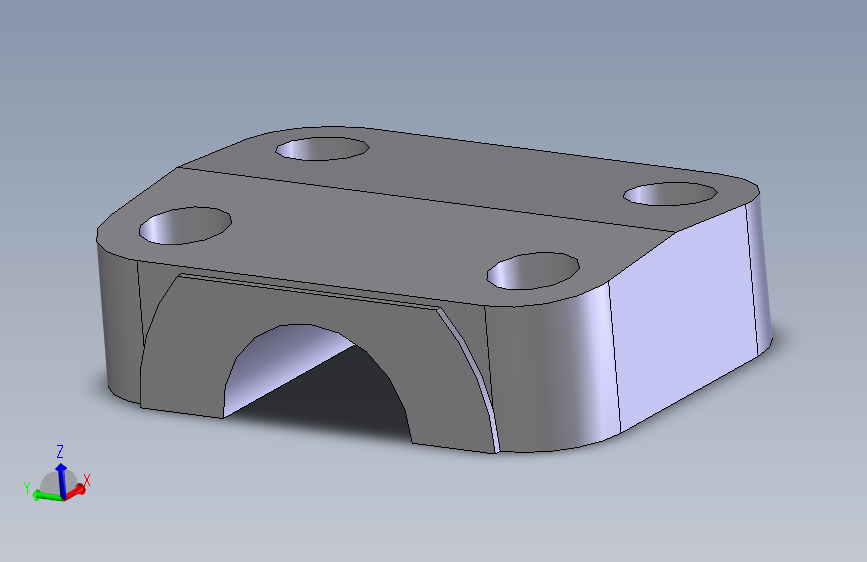

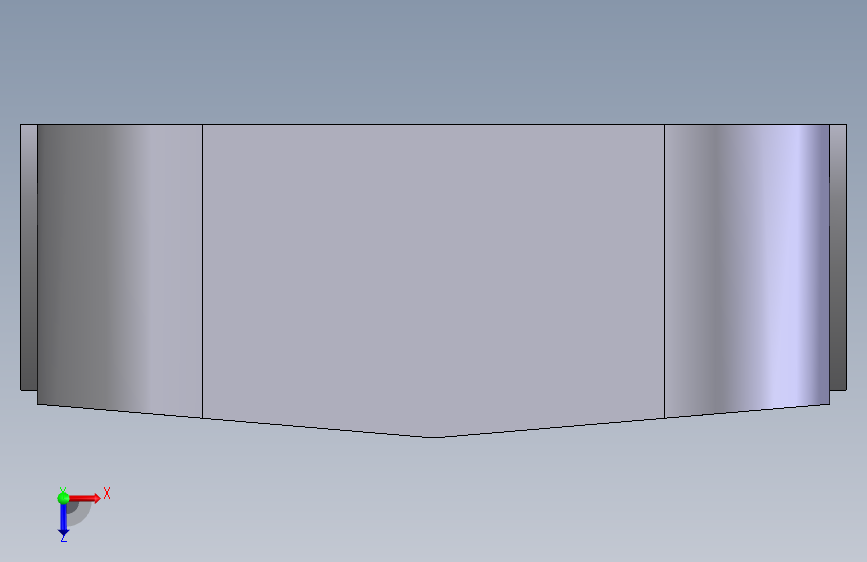

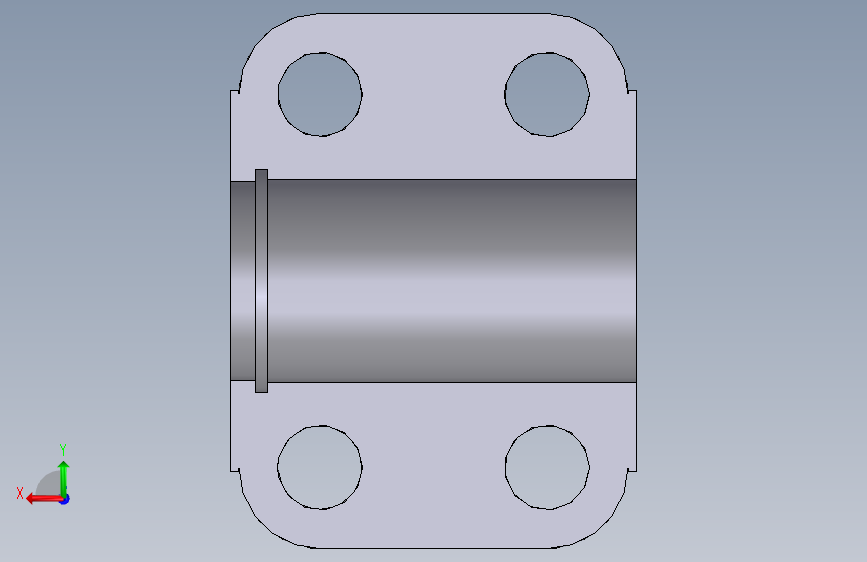

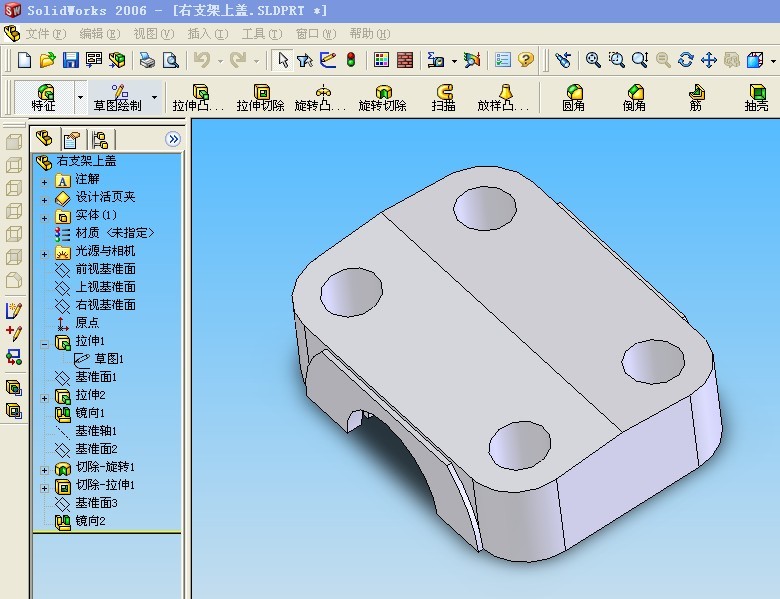

| 3 |  右支架上盖.SLDPRT | 232.00K |
| 4 |  右支架上盖加工工艺及夹具设计说明书.doc | 906.50K |
| 5 | 右支架上盖机械加工工艺过程卡.doc | 69.50K |
| 6 | 毛坯图.dwg | 70.91K |
| 7 | 调节支钉.dwg | 65.06K |
| 8 | 钻孔夹具体.dwg | 101.06K |

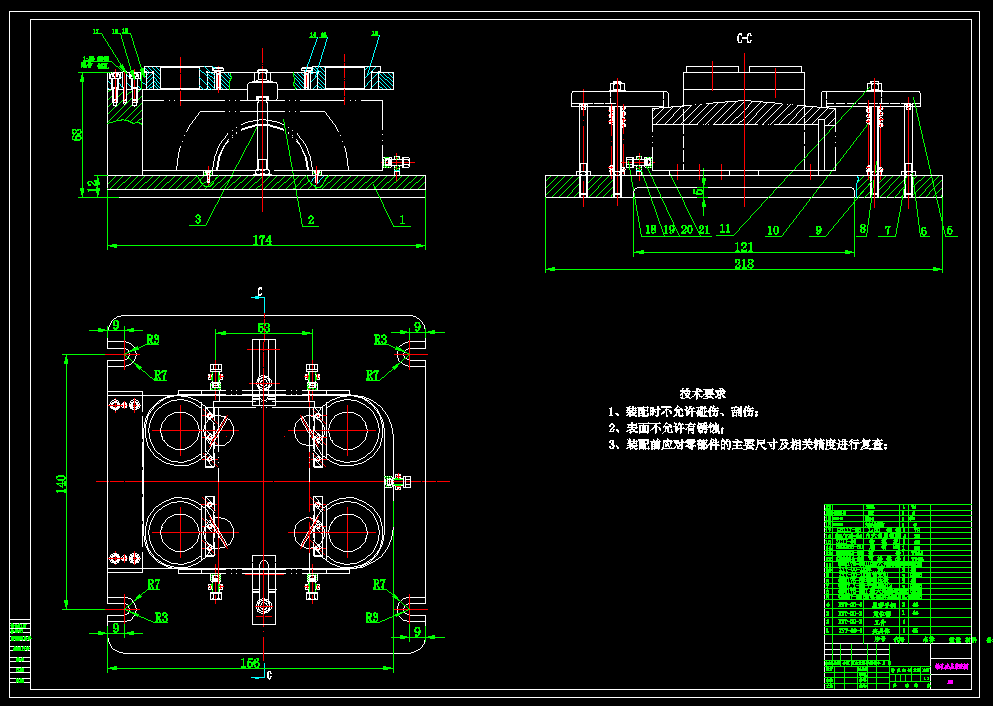

| 9 | 钻孔夹具装配图.dwg | 168.09K |
| 10 | 零件图.dwg | 69.91K |
