倒挡变速叉钻孔夹具装配+三维模型SW图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小2.31M,图纸格式为dwg,sldprt,sldasm,step,图纸软件为SOLIDWORKS 2010,可供设计参考。

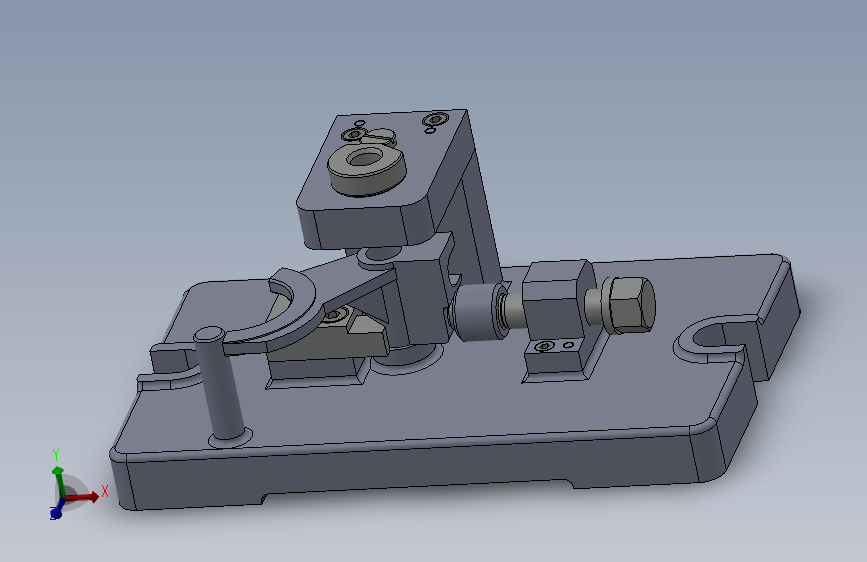

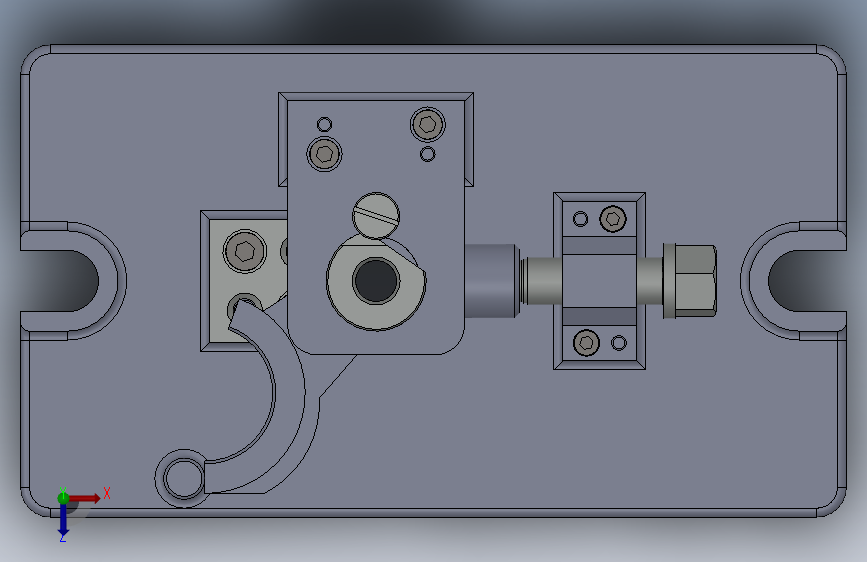

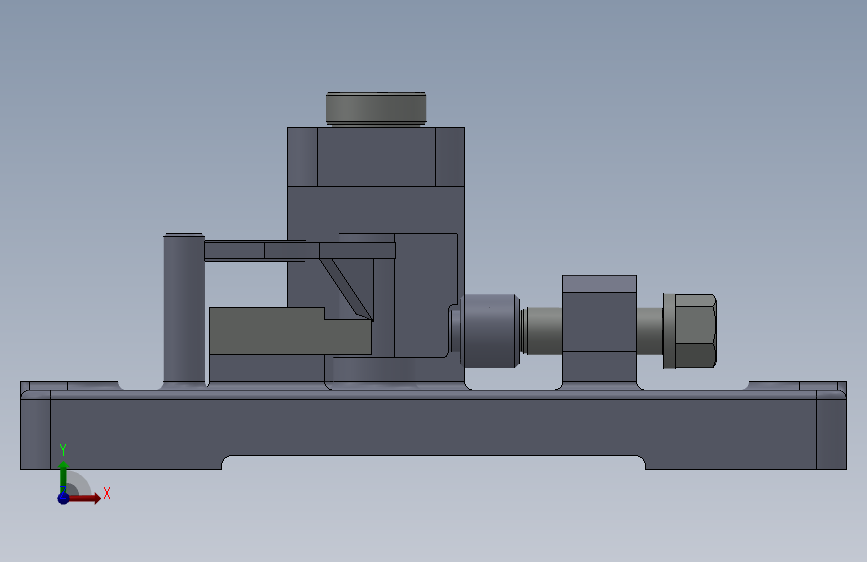

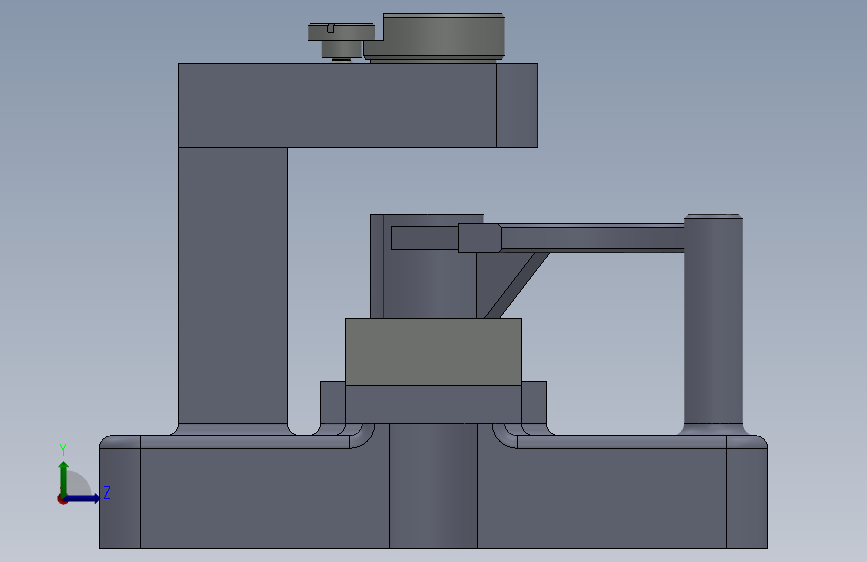

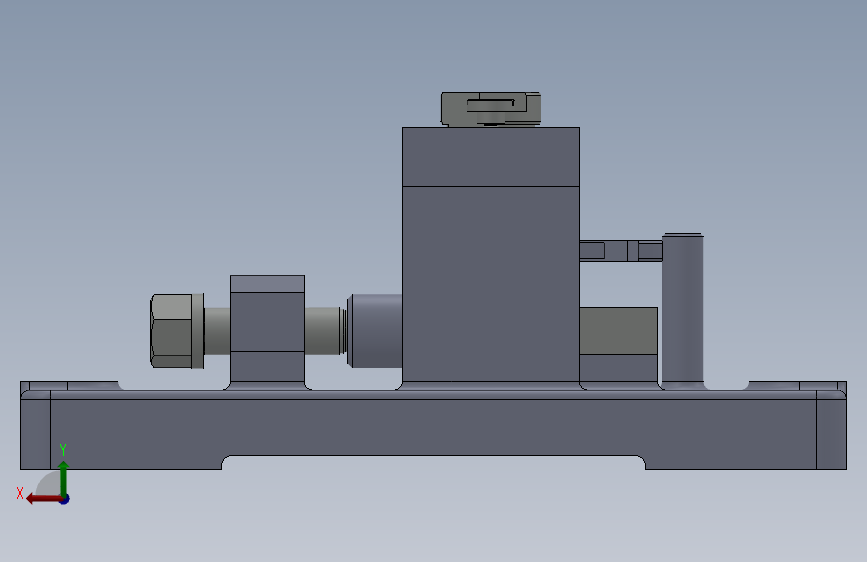

倒挡变速叉钻孔夹具装配+三维模型SW
图纸描述
倒挡变速叉钻孔夹具装配+三维模型SW图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小2.31M,图纸格式为dwg,sldprt,sldasm,step,图纸软件为SOLIDWORKS 2010,可供设计参考。
下载需要120金币
立即下载 收藏
图纸信息
图纸ID ：509834
文件大小：2.31M
所需金币：120
图纸参数：可编辑，包含特征参数
图纸分类：五金工具
图纸格式：dwg,sldprt,sldasm,step
软件版本：SOLIDWORKS 2010
作者
席驼
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  倒档变速叉.dwg | 106.19K |
| 2 | 装配图.dwg | 208.66K |
| 3 |  GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT | 225.50K |
| 4 | GB／T70．1-2000内六角圆柱头螺钉M6×25.SLDPRT | 221.00K |
| 5 | GB／T70．1-2000内六角圆柱头螺钉M8×40.SLDPRT | 221.00K |
| 6 | JB／T8006．2-1999六角头压紧螺钉B型.SLDPRT | 285.50K |
| 7 | JB／T8018．2-1999固定V形块32.SLDPRT | 298.50K |
| 8 | JB／T8045．3-1999快换钻套22×16×20.SLDPRT | 221.50K |
| 9 | JB／T8045．5-1999钻套螺钉M6.SLDPRT | 190.00K |
| 10 | 倒挡变速叉.SLDPRT | 309.50K |
| 11 | 压块直径25.SLDPRT | 201.00K |
| 12 | 圆柱销5.SLDPRT | 140.00K |
| 13 | 圆柱销8.SLDPRT | 145.50K |
| 14 | 夹具体.SLDPRT | 514.50K |
| 15 | 定位套.SLDPRT | 160.00K |
| 16 | 挡销.SLDPRT | 133.50K |
| 17 | 支架25厚.SLDPRT | 189.50K |
| 18 | 衬套.SLDPRT | 106.00K |
| 19 |  装配.SLDASM | 552.00K |
| 20 |  装配.STEP | 1.10M |
| 21 | 钻模板S.SLDPRT | 180.50K |
