分级传动主轴箱
图纸描述

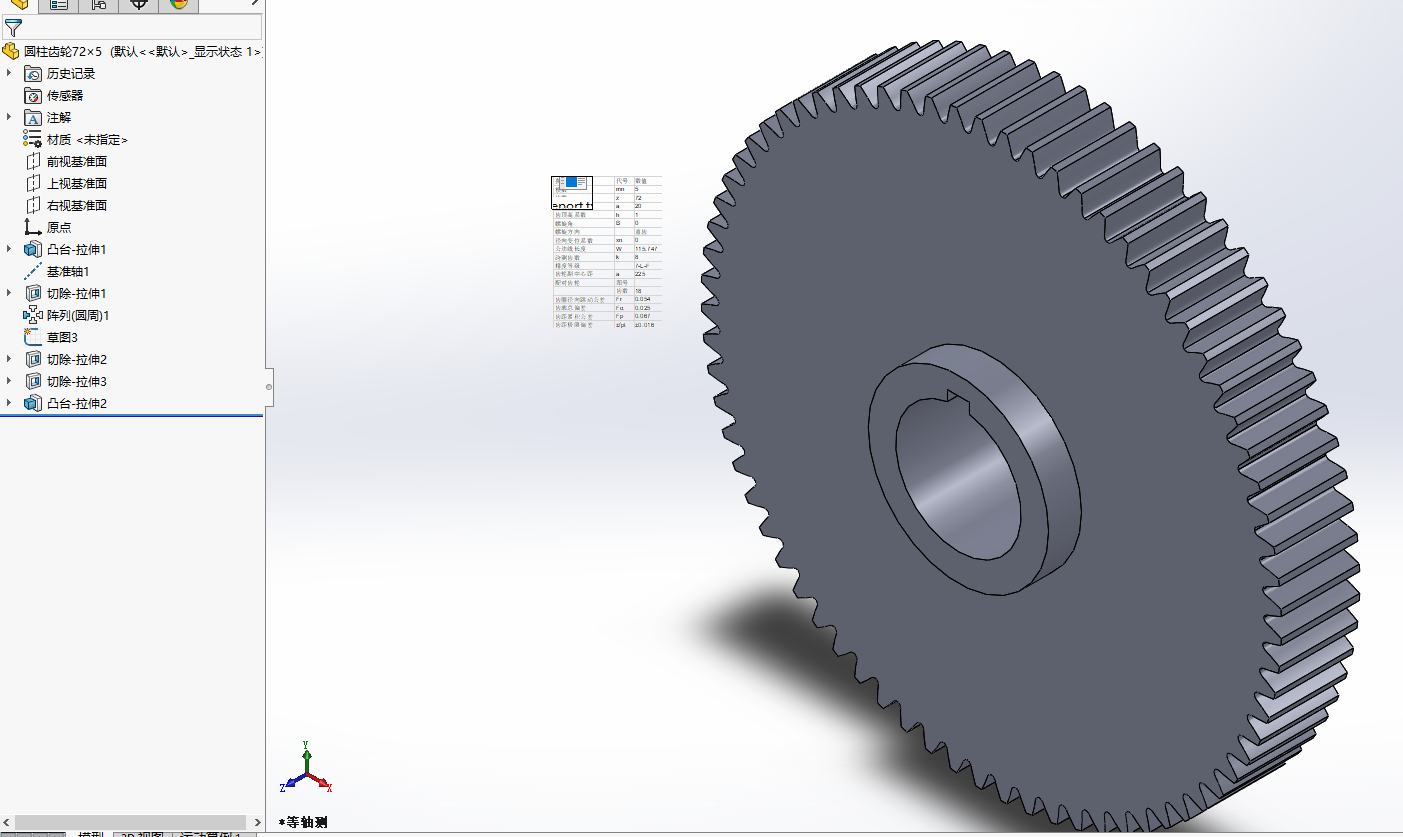

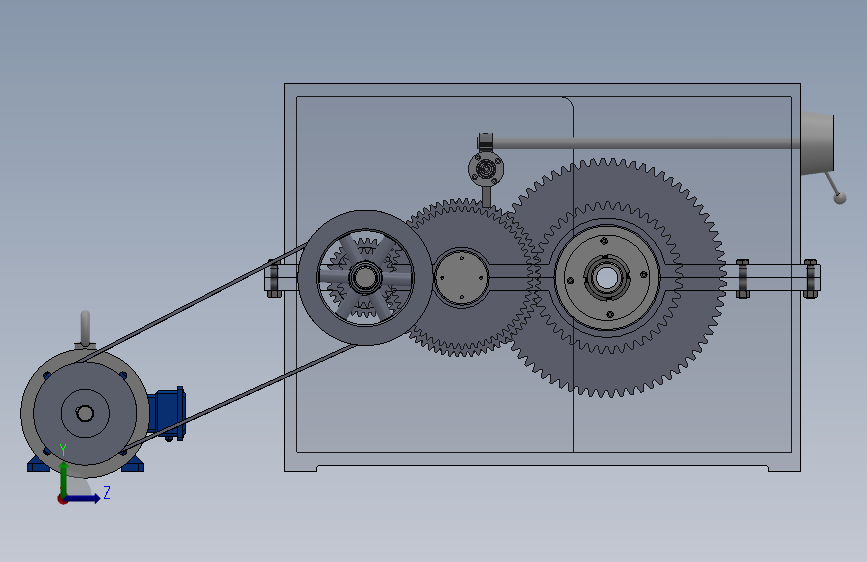

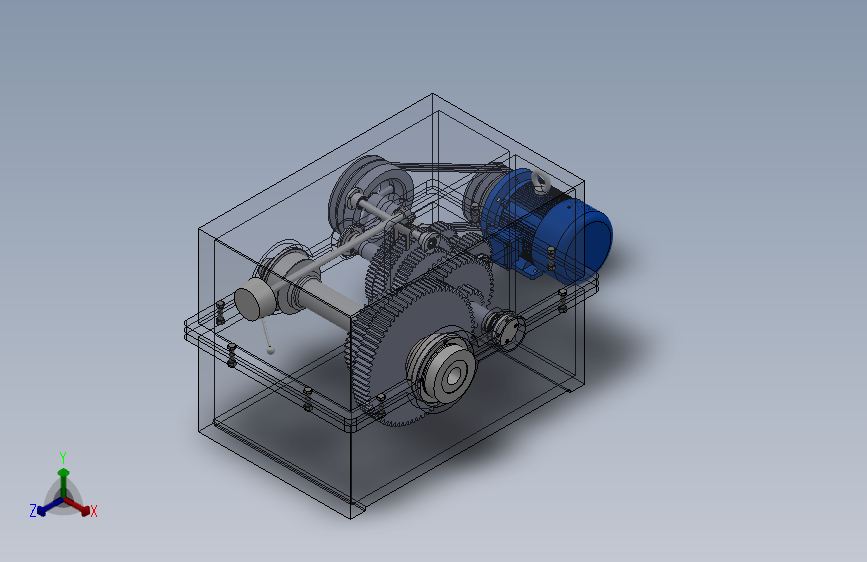

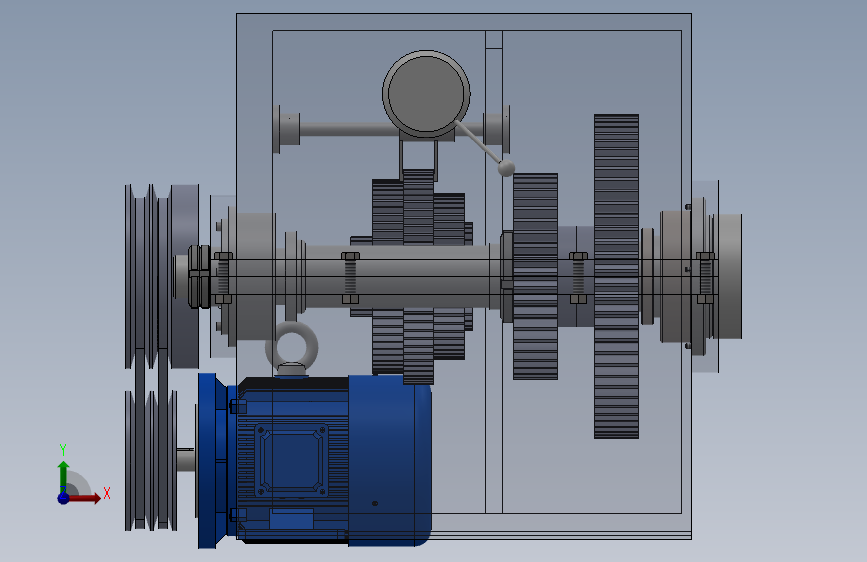

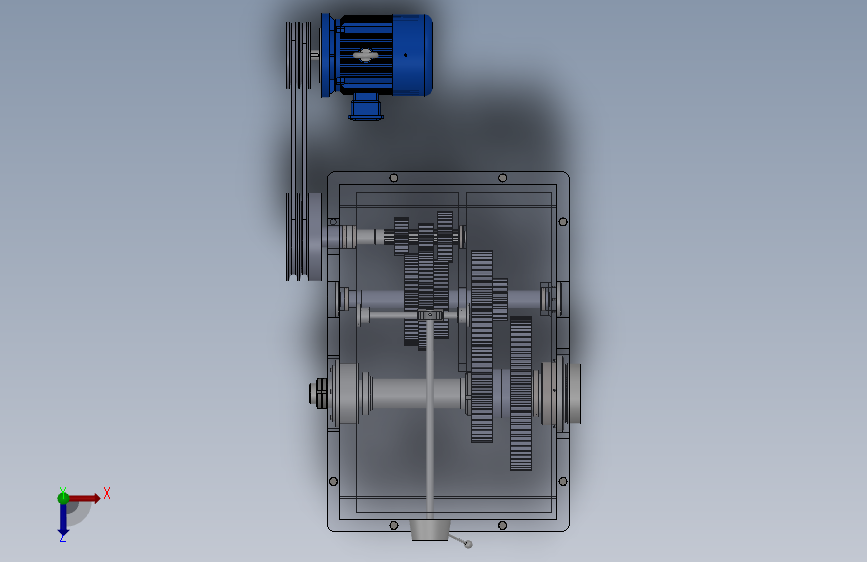

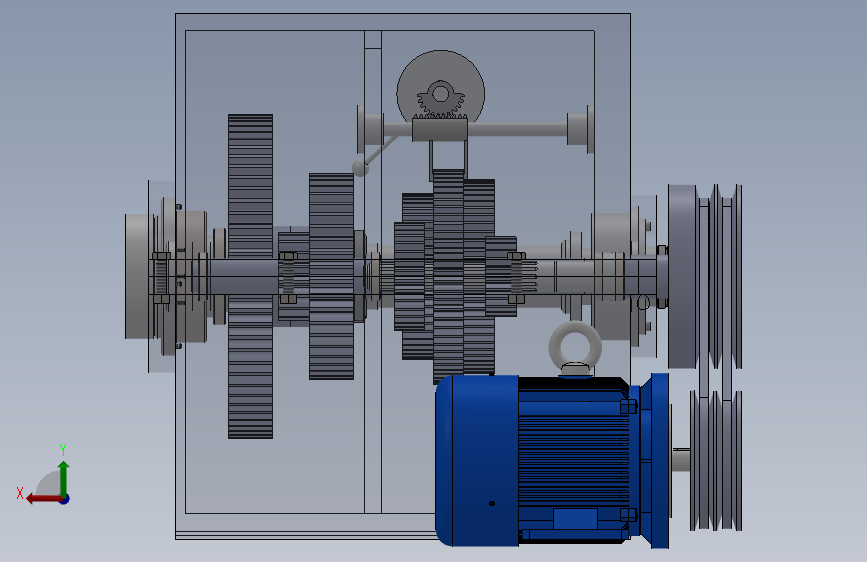

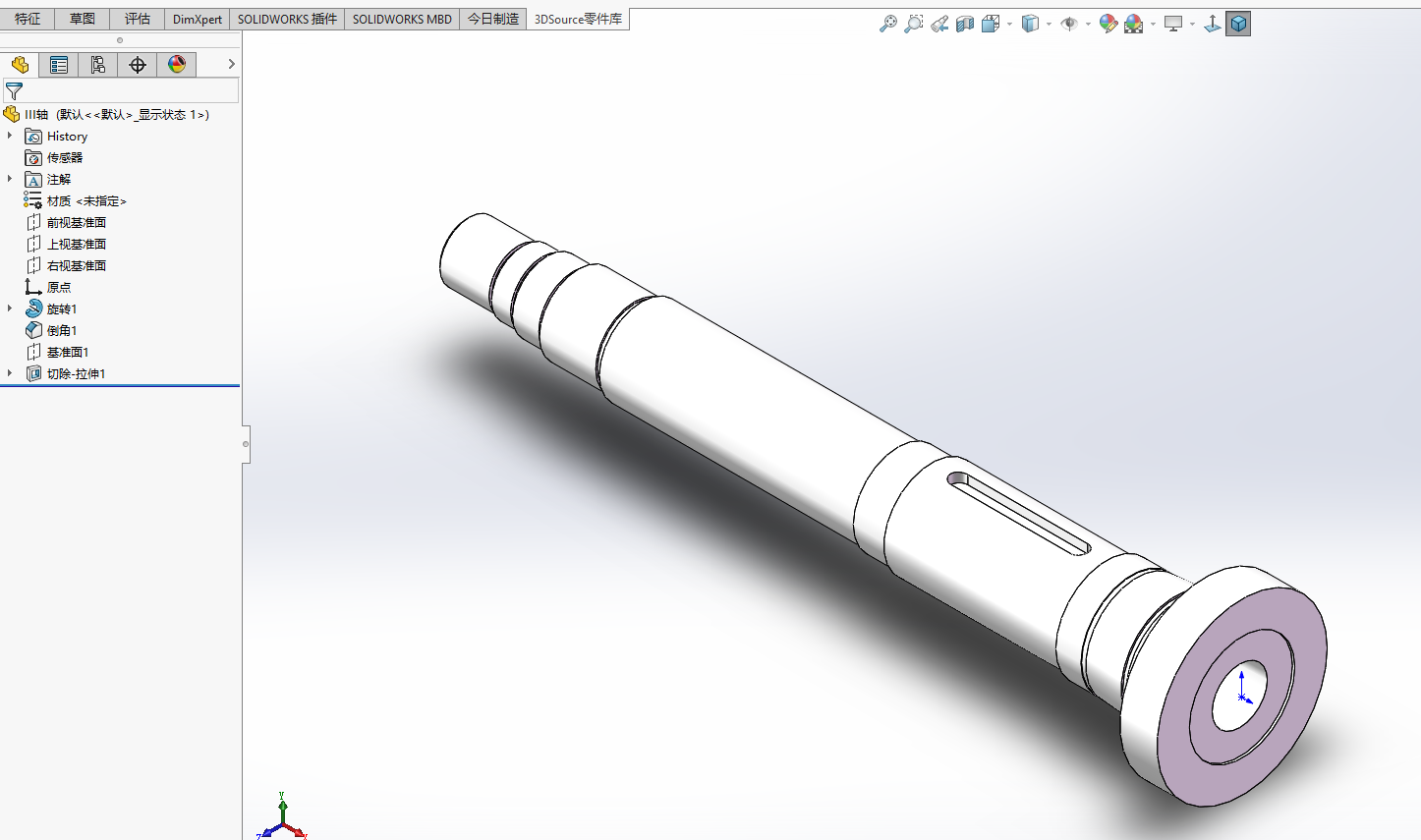

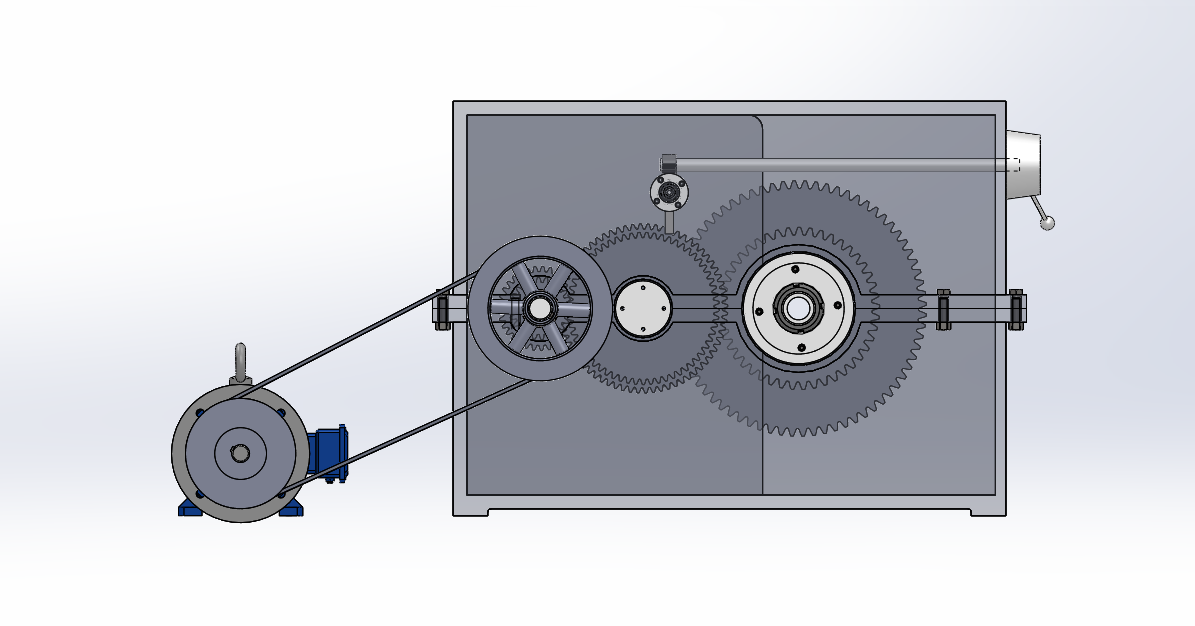

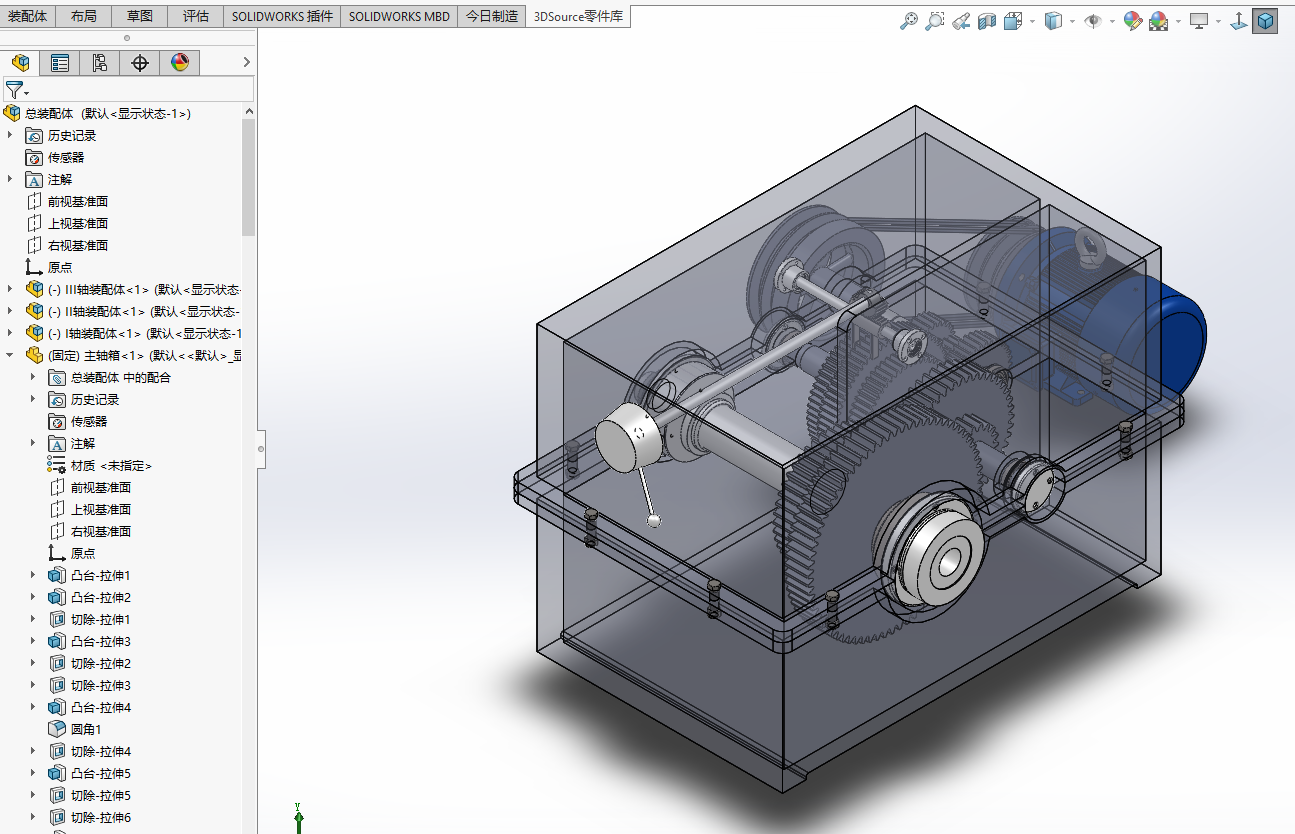

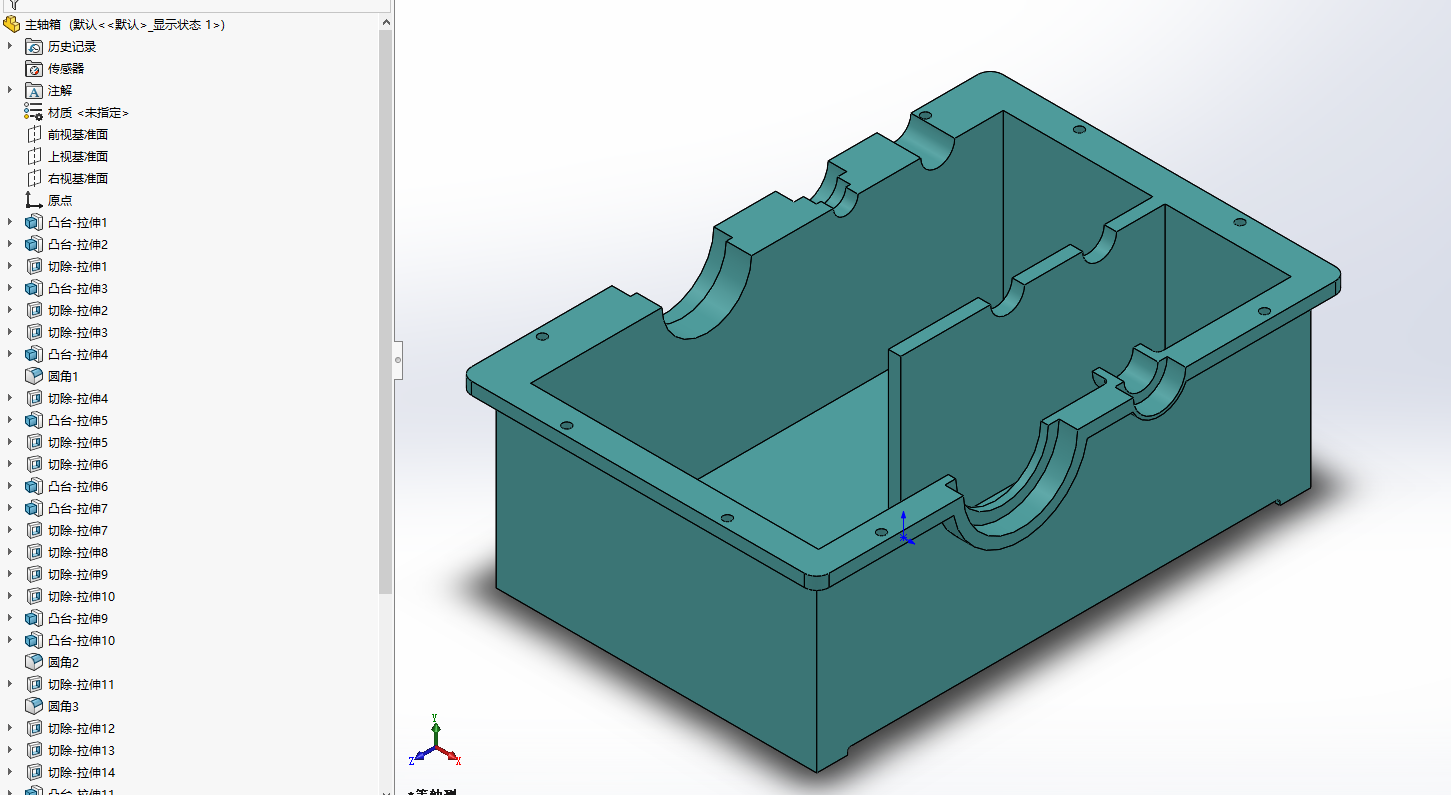

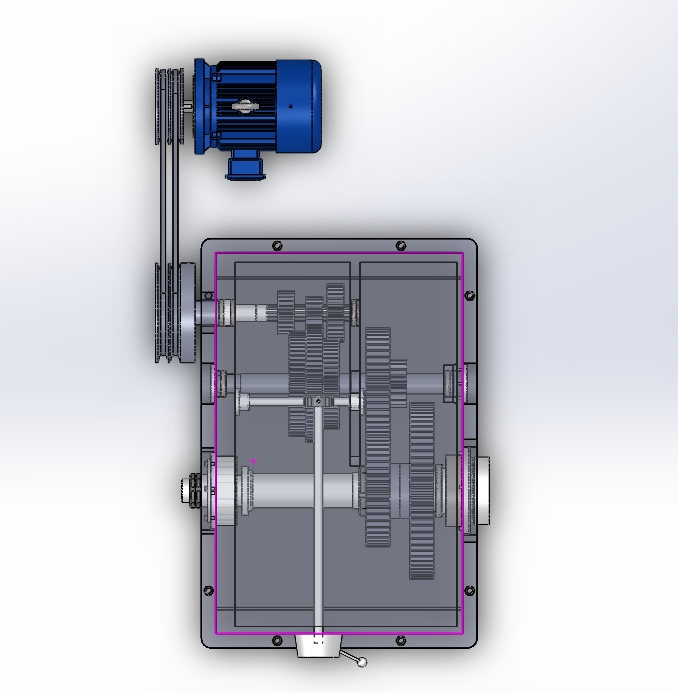

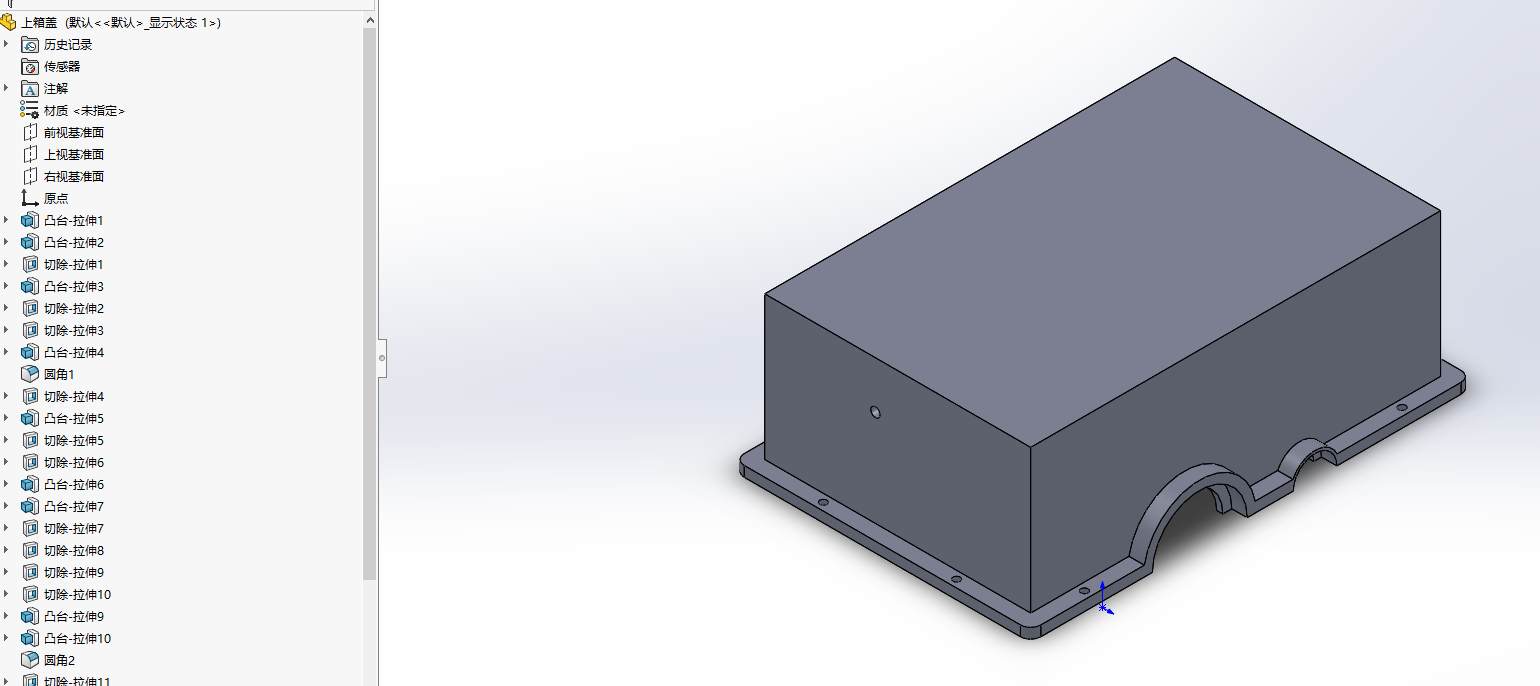

分级传动主轴箱图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小20.07M，共计54个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
宗政钱
已分享: 份作品

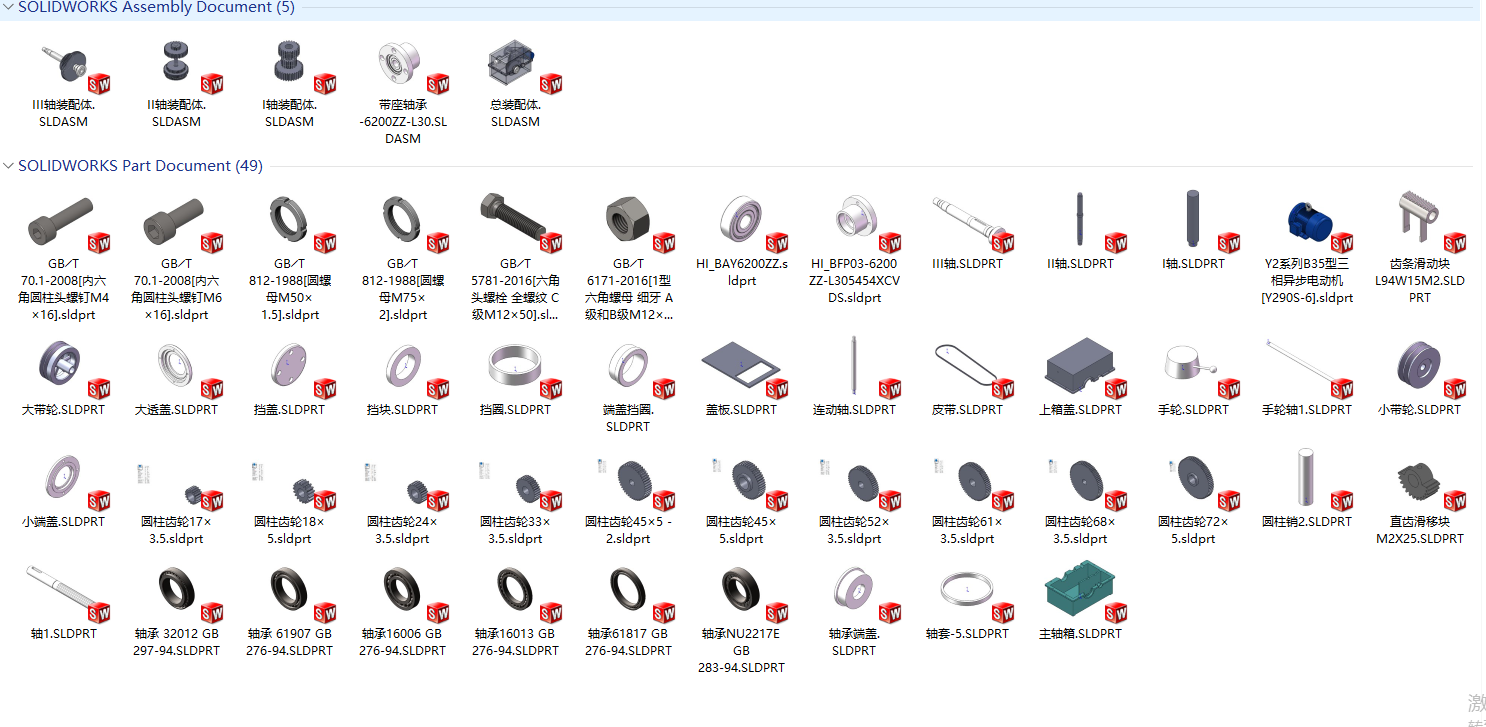

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GB╱T5781-2016[六角头螺栓全螺纹C级M12×50].sldprt | 184.01K |
| 2 | GB╱T6171-2016[1型六角螺母细牙A级和B级M12×1.5].sldprt | 120.08K |
| 3 | GB╱T70.1-2008[内六角圆柱头螺钉M4×16].sldprt | 129.20K |
| 4 | GB╱T70.1-2008[内六角圆柱头螺钉M6×16].sldprt | 132.08K |
| 5 | GB╱T812-1988[圆螺母M50×1.5].sldprt | 119.00K |
| 6 | GB╱T812-1988[圆螺母M75×2].sldprt | 115.40K |
| 7 | HI_BAY6200ZZ.sldprt | 583.83K |
| 8 | HI_BFP03-6200ZZ-L305454XCVDS.sldprt | 115.43K |
| 9 | III轴.SLDPRT | 121.58K |
| 10 |  III轴装配体.SLDASM | 249.00K |
| 11 | II轴.SLDPRT | 57.58K |
| 12 | II轴装配体.SLDASM | 385.47K |
| 13 | I轴.SLDPRT | 38.78K |
| 14 | I轴装配体.SLDASM | 156.58K |
| 15 | Y2系列B35型三相异步电动机[Y290S-6].sldprt | 856.49K |
| 16 | 上箱盖.SLDPRT | 309.87K |
| 17 | 主轴箱.SLDPRT | 316.79K |
| 18 | 圆柱销2.SLDPRT | 45.23K |
| 19 | 圆柱齿轮17×3.5.sldprt | 199.62K |
| 20 | 圆柱齿轮18×5.sldprt | 194.10K |
| 21 | 圆柱齿轮24×3.5.sldprt | 222.84K |
| 22 | 圆柱齿轮33×3.5.sldprt | 279.33K |
| 23 | 圆柱齿轮45×5-2.sldprt | 350.77K |
| 24 | 圆柱齿轮45×5.sldprt | 375.81K |
| 25 | 圆柱齿轮52×3.5.sldprt | 353.90K |
| 26 | 圆柱齿轮61×3.5.sldprt | 418.90K |
| 27 | 圆柱齿轮68×3.5.sldprt | 419.39K |
| 28 | 圆柱齿轮72×5.sldprt | 464.03K |
| 29 | 大带轮.SLDPRT | 498.63K |
| 30 | 大透盖.SLDPRT | 182.90K |
| 31 | 小带轮.SLDPRT | 141.05K |
| 32 | 小端盖.SLDPRT | 90.56K |
| 33 | 带座轴承-6200ZZ-L30.SLDASM | 574.00K |
| 34 | 总装配体.SLDASM | 4.54M |
| 35 | 手轮.SLDPRT | 105.48K |
| 36 | 手轮轴1.SLDPRT | 59.79K |
| 37 | 挡圈.SLDPRT | 65.46K |
| 38 | 挡块.SLDPRT | 80.67K |
| 39 | 挡盖.SLDPRT | 105.38K |
| 40 | 皮带.SLDPRT | 57.31K |
| 41 | 盖板.SLDPRT | 45.42K |
| 42 | 直齿滑移块M2X25.SLDPRT | 235.53K |
| 43 | 端盖挡圈.SLDPRT | 84.81K |
| 44 | 轴1.SLDPRT | 152.08K |
| 45 | 轴套-5.SLDPRT | 65.46K |
| 46 | 轴承16006GB276-94.SLDPRT | 632.50K |
| 47 | 轴承16013GB276-94.SLDPRT | 694.64K |
| 48 | 轴承32012GB297-94.SLDPRT | 942.98K |
| 49 | 轴承61817GB276-94.SLDPRT | 943.09K |
| 50 | 轴承61907GB276-94.SLDPRT | 696.50K |
| 51 | 轴承NU2217EGB283-94.SLDPRT | 320.67K |
| 52 | 轴承端盖.SLDPRT | 94.48K |
| 53 | 连动轴.SLDPRT | 51.98K |
| 54 | 齿条滑动块L94W15M2.SLDPRT | 194.33K |
