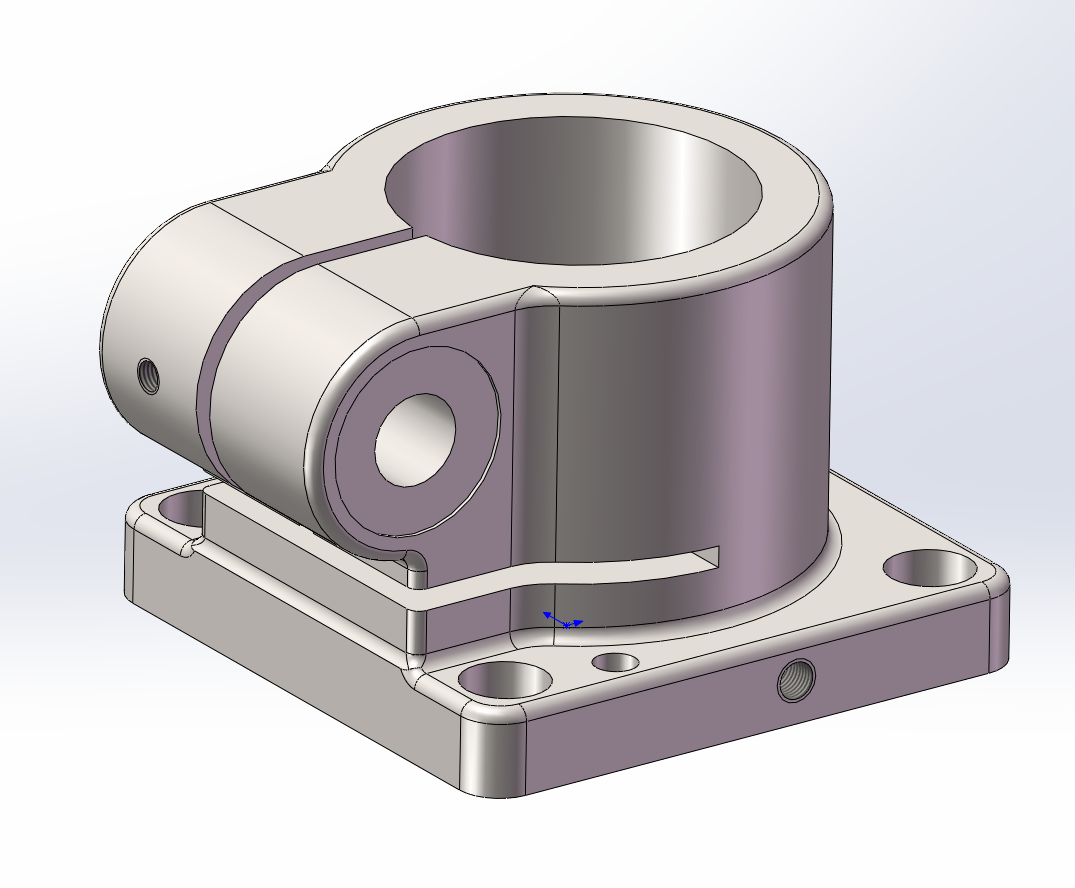

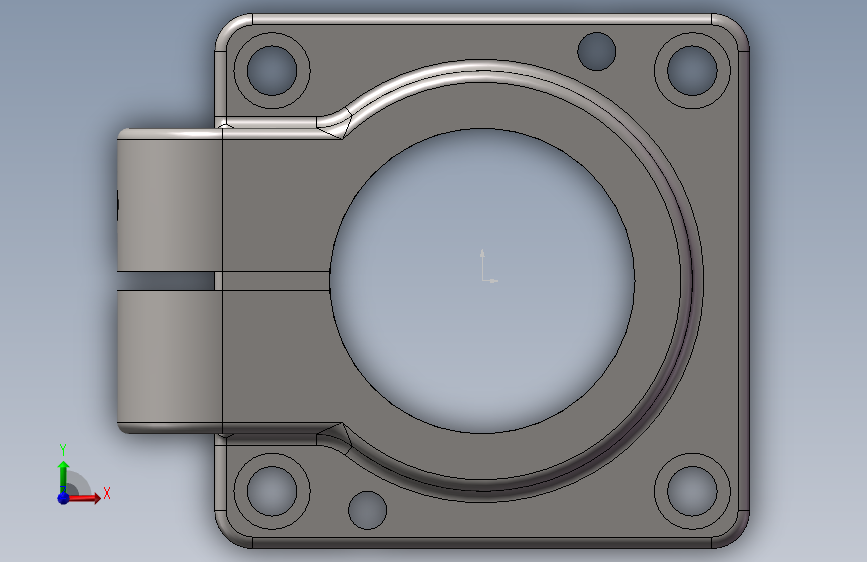

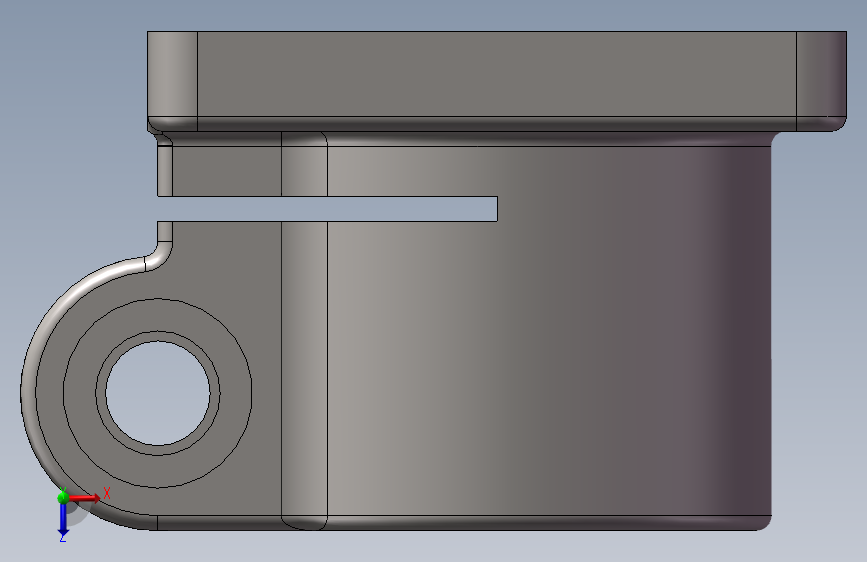

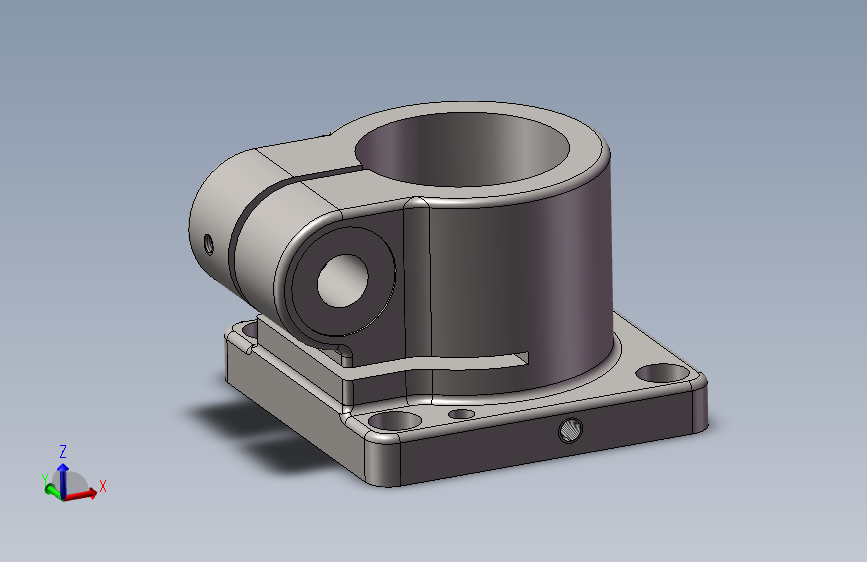

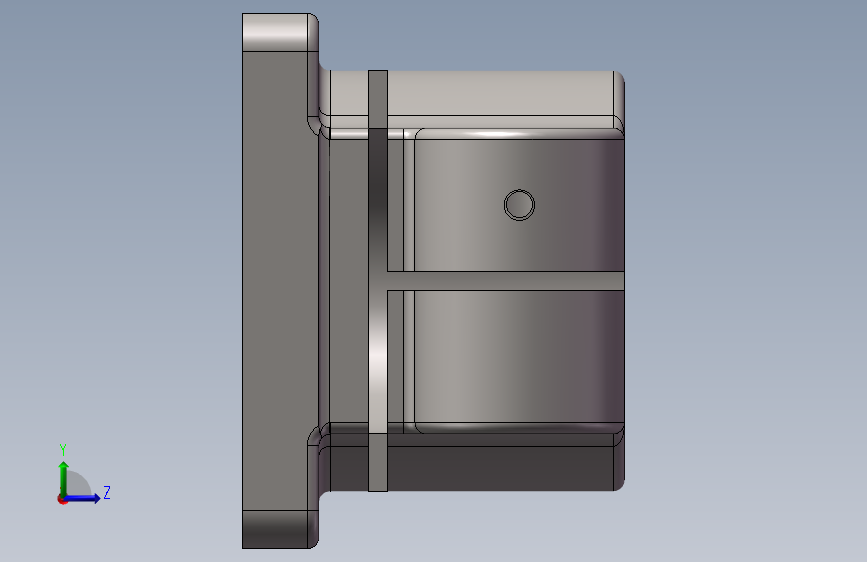

本设计为一种左支座加工夹具、加工工艺设计。包含左支座的毛坯二维设计，左支座零件二维设计，三维设计，φ13孔加工夹具及加工工艺工序卡设计，φ25H7孔加工夹具及加工工艺工序卡设计，φ80H9孔加工夹具及加工工艺工序卡设计。
左支座零件夹具加工工艺设计
图纸描述
本设计为一种左支座加工夹具、加工工艺设计。包含左支座的毛坯二维设计，左支座零件二维设计，三维设计，φ13孔加工夹具及加工工艺工序卡设计，φ25H7孔加工夹具及加工工艺工序卡设计，φ80H9孔加工夹具及加工工艺工序卡设计。
下载需要770金币
立即下载 收藏
图纸信息
作者
WX_202945
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

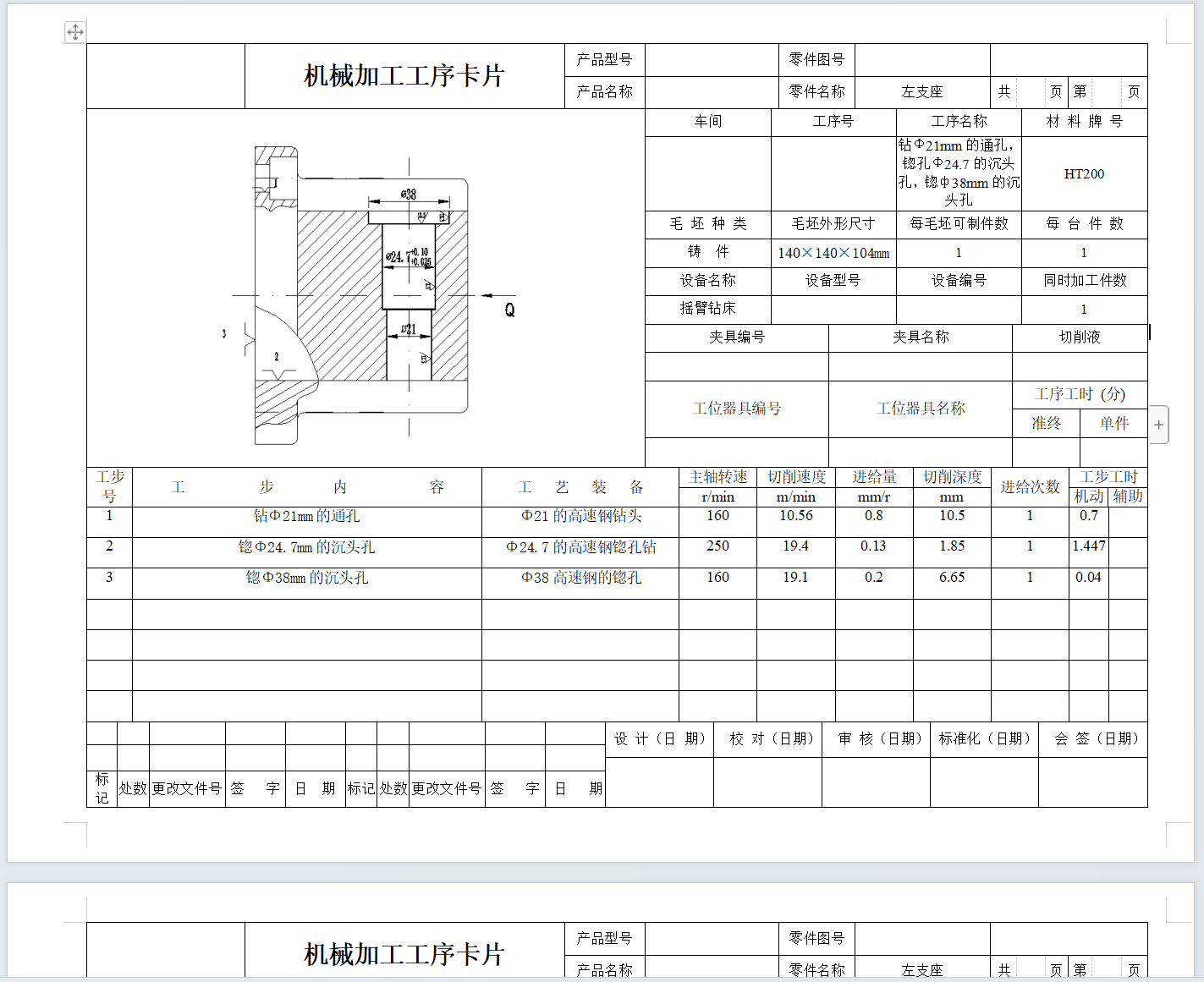

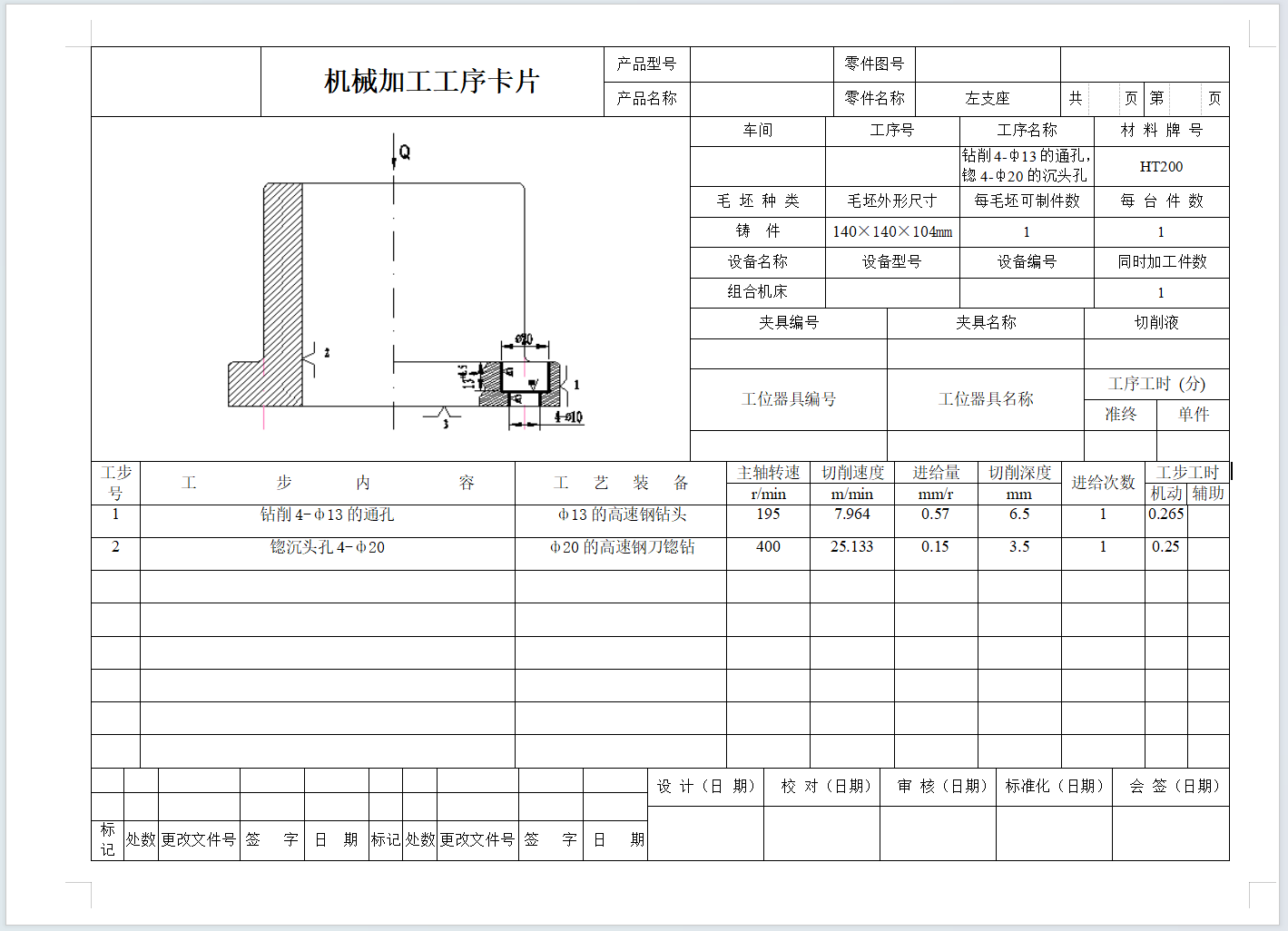

| 1 |  左支座∅13加工工艺卡片.doc | 44.00K |
| 2 | 左支座∅13夹具设计说明书.doc | 356.27K |
| 3 | 左支座∅25H7加工工艺卡片.doc | 117.00K |
| 4 | 左支座∅25H7夹具设计说明书.doc | 403.37K |

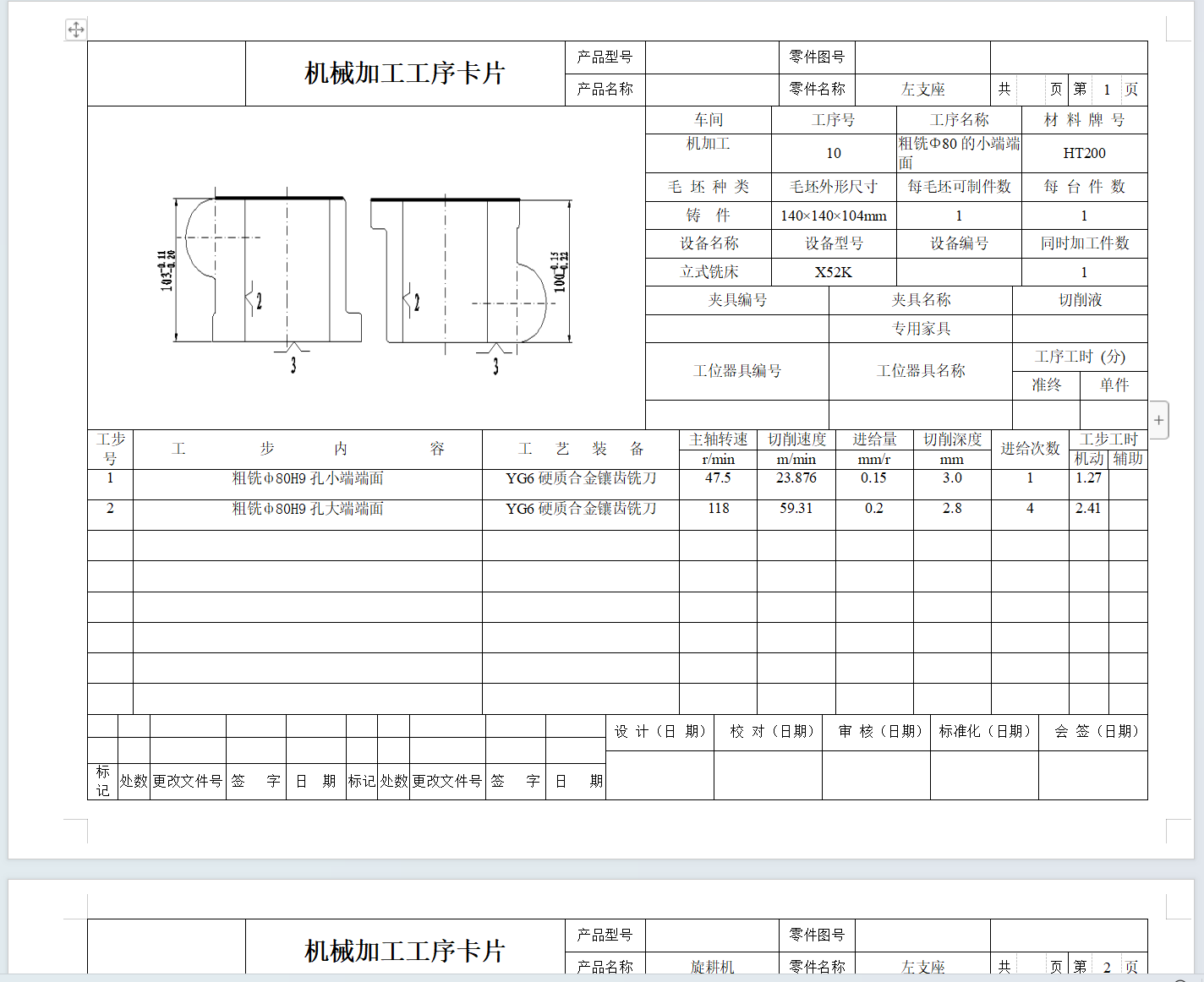

| 5 | 左支座∅80H9加工工艺卡片.doc | 178.52K |
| 6 | 左支座∅80H9夹具设计说明书.doc | 891.24K |

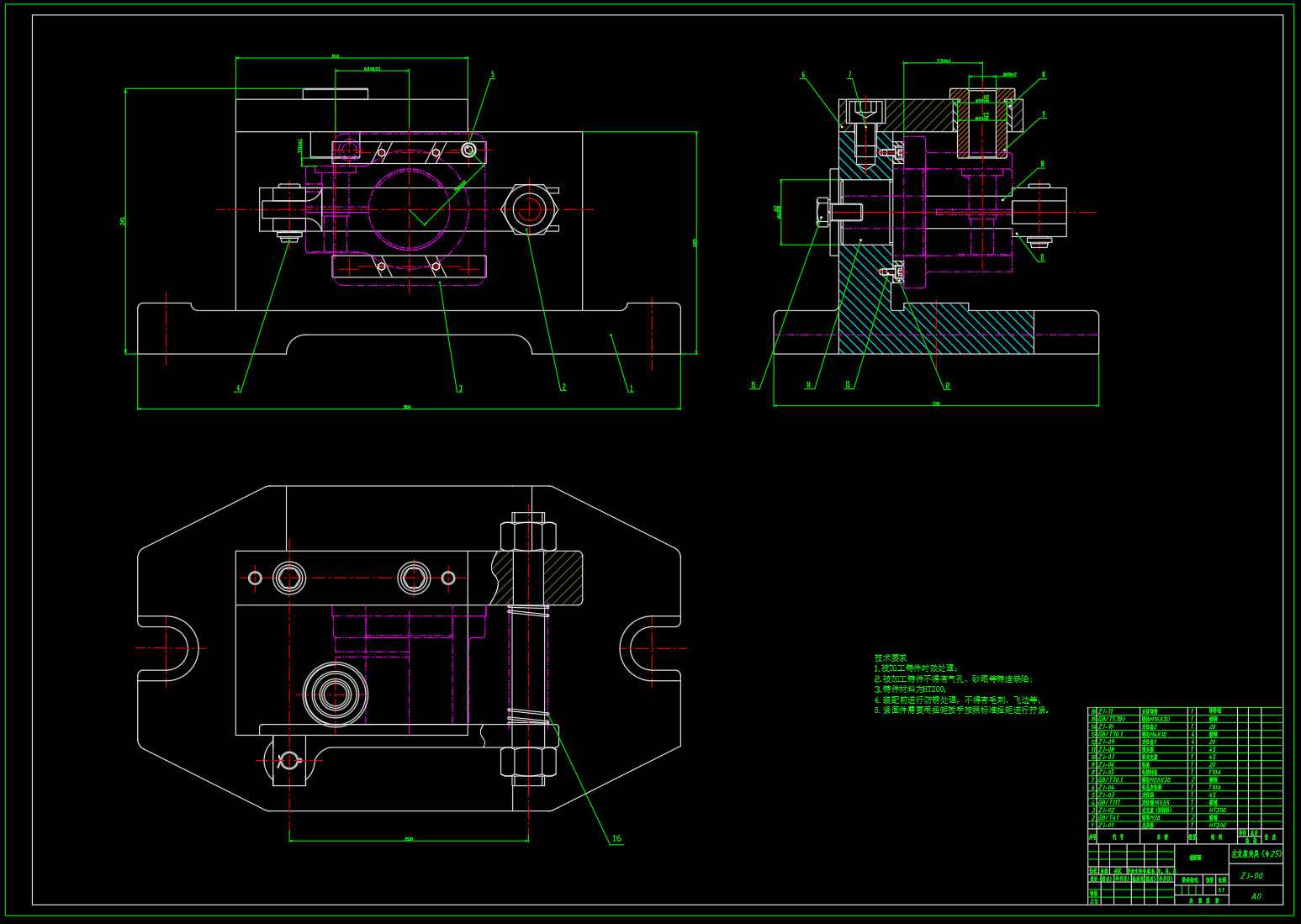

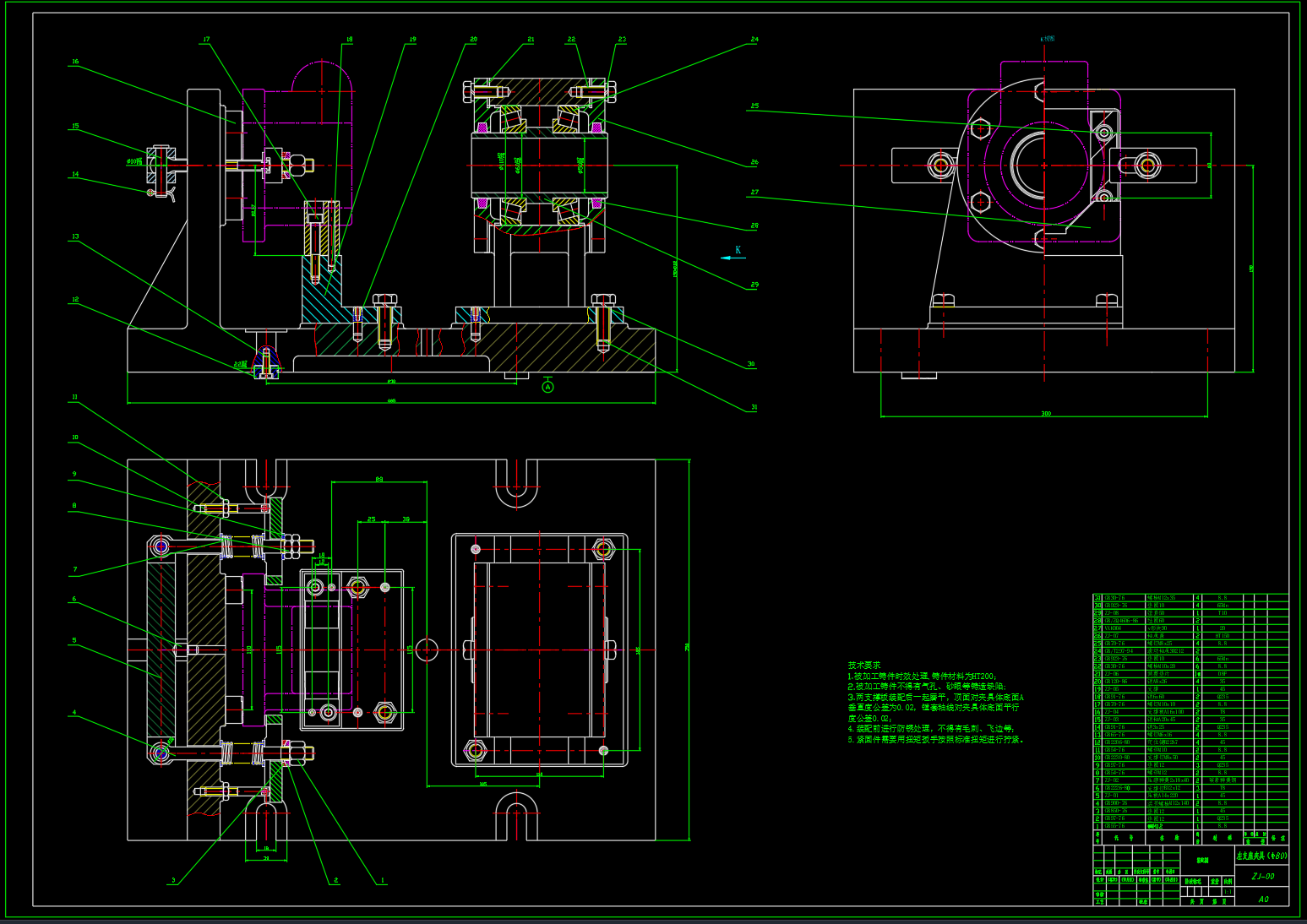

| 7 |  左支座∅25H7夹具装配图-A0.DWG | 220.07K |

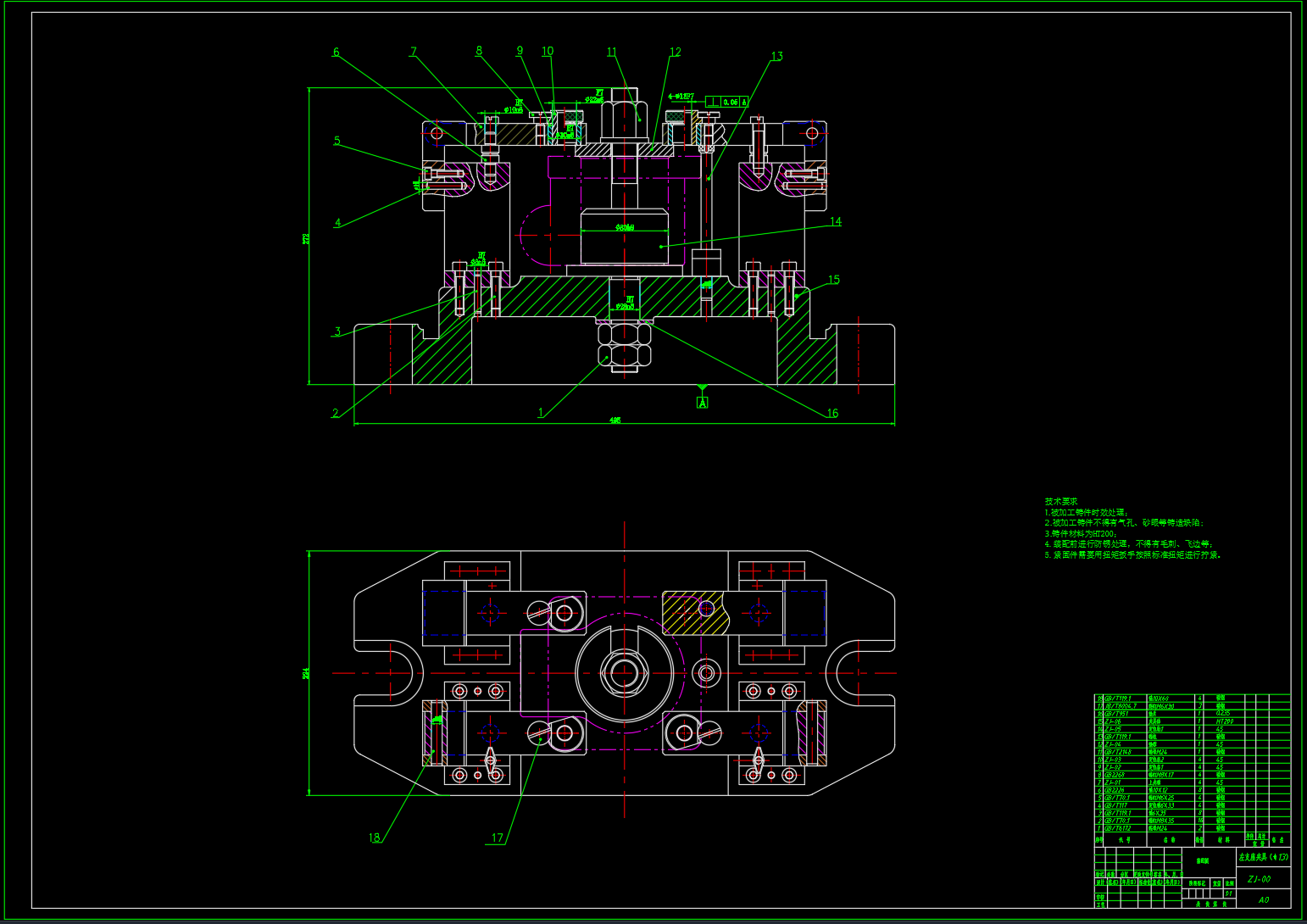

| 8 | 左支座∅80H9夹具装配图-A0.dwg | 322.34K |
| 9 | 左支座钻∅13夹具装配图-A0.dwg | 170.88K |

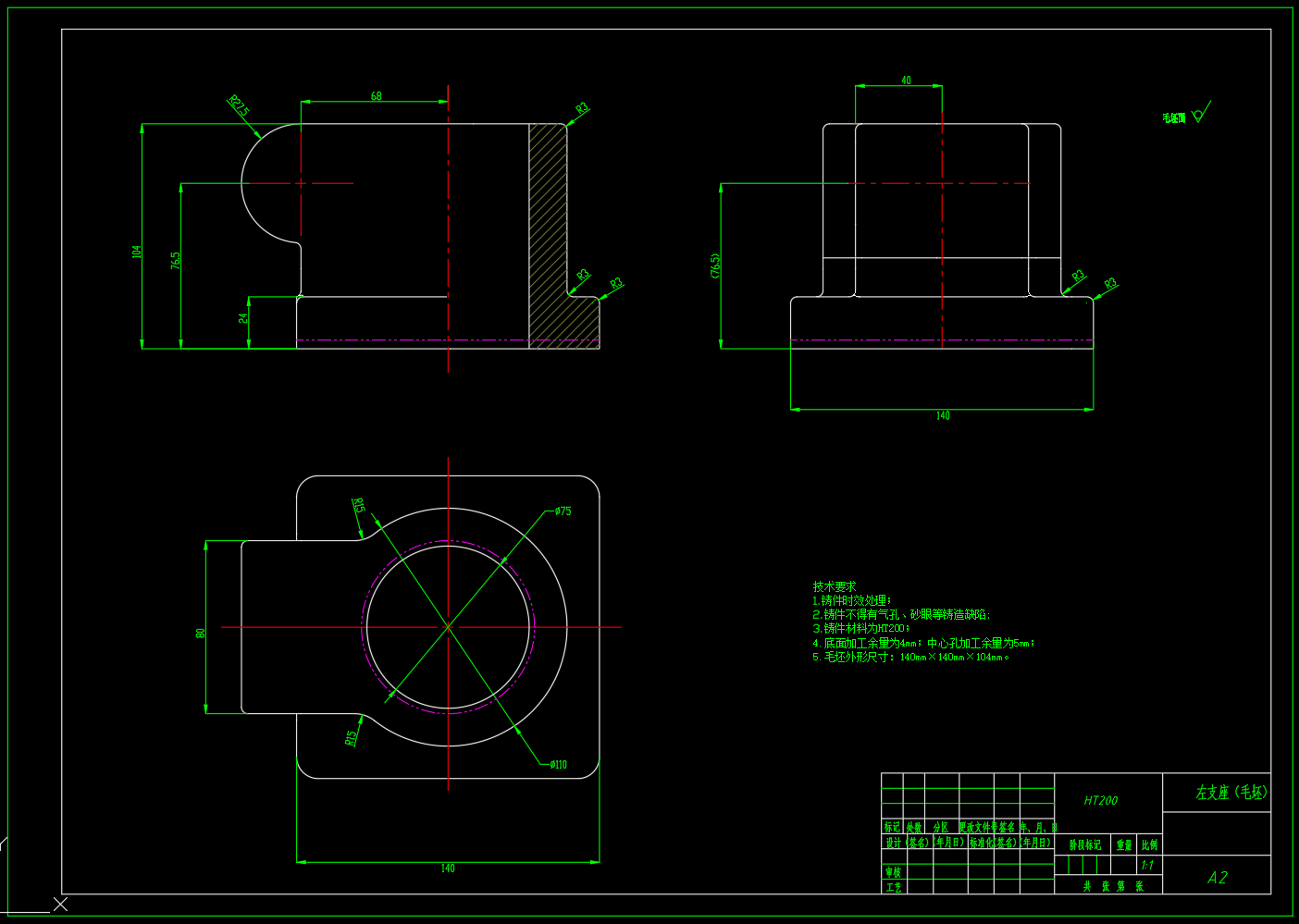

| 10 | 左支座（毛坯图）-A2.DWG | 177.41K |

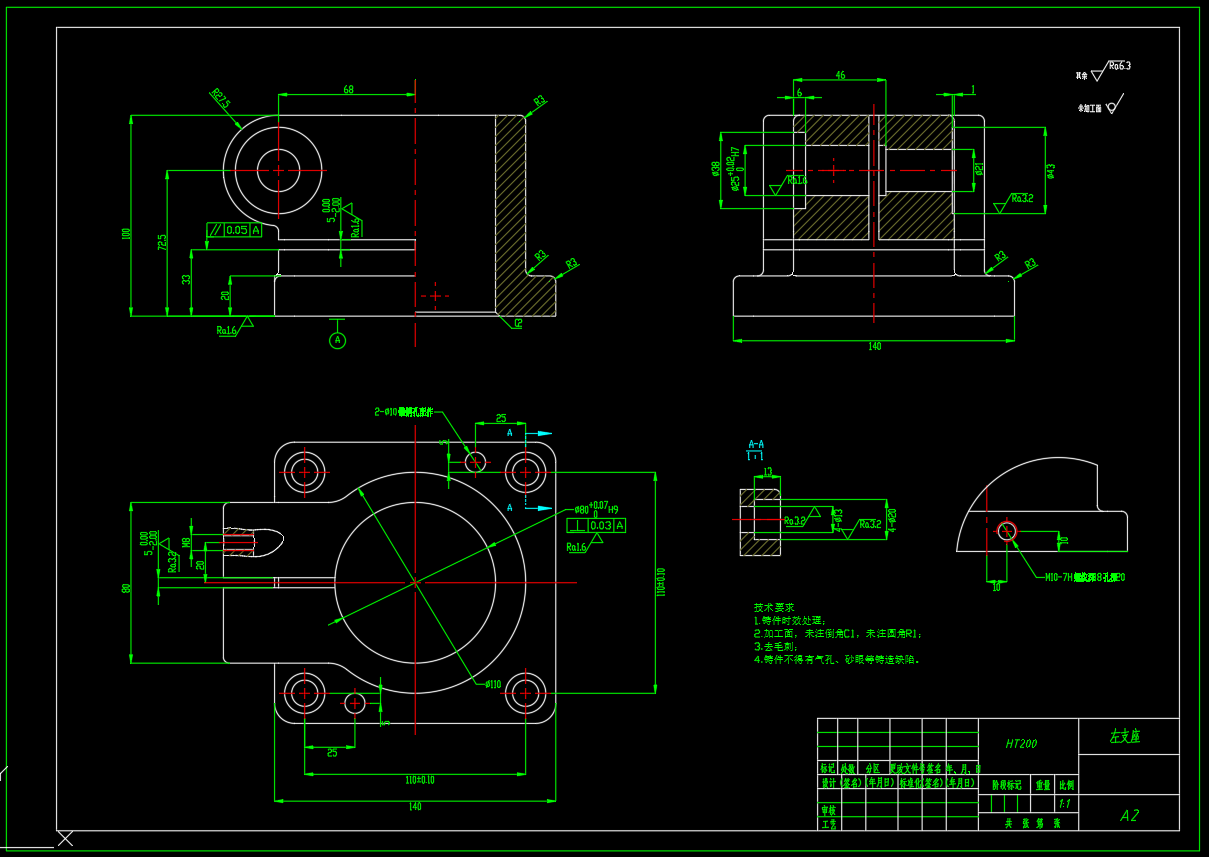

| 11 | 左支座（零件图）-A2.DWG | 177.58K |
| 12 |  左支座.SLDDRW | 362.67K |
| 13 |  左支座.SLDPRT | 387.83K |
