锥齿轮座车夹具设计图三维SW+CAD图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小3.62M,图纸格式为dwg,sldprt,sldasm,step,图纸软件为SOLIDWORKS 2010,可供设计参考。
锥齿轮座车夹具设计图三维SW+CAD
图纸描述
锥齿轮座车夹具设计图三维SW+CAD图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小3.62M,图纸格式为dwg,sldprt,sldasm,step,图纸软件为SOLIDWORKS 2010,可供设计参考。
下载需要120金币
立即下载 收藏
图纸信息
图纸ID ：508486
文件大小：3.62M
所需金币：120
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：dwg,sldprt,sldasm,step
软件版本：SOLIDWORKS 2010
作者
涂斜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  夹具体.dwg | 223.81K |
| 2 | 夹具装配图.dwg | 475.14K |

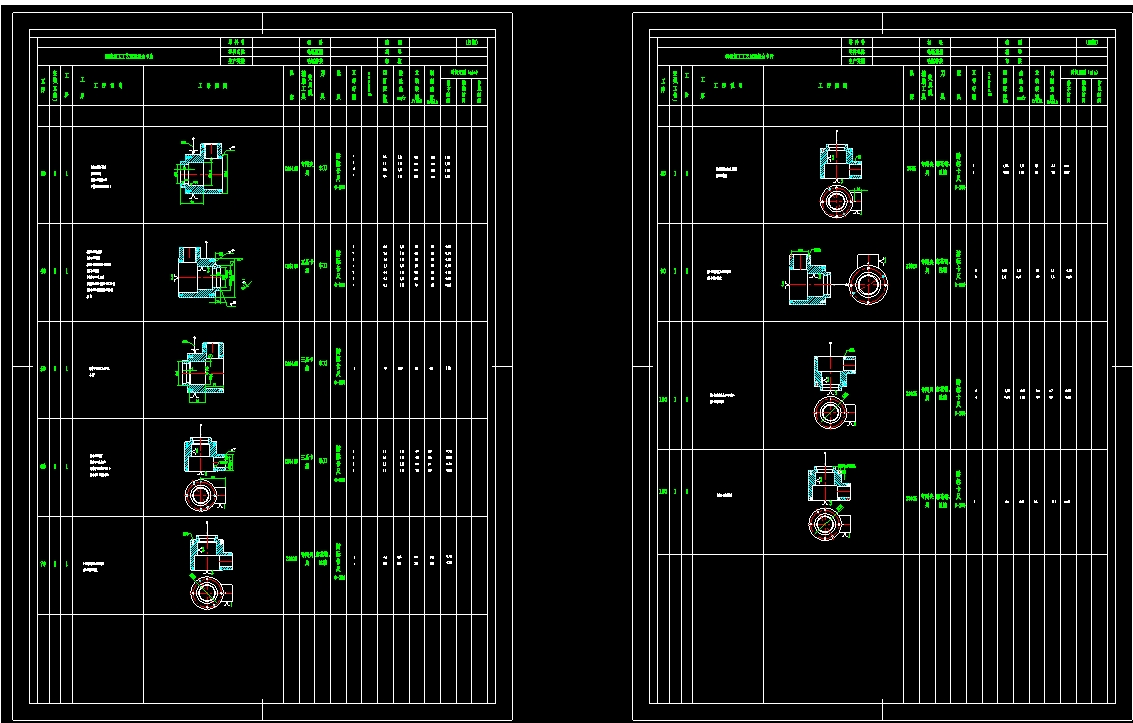

| 3 | 机械加工工艺卡、工序卡片.dwg | 497.48K |
| 4 | 锥齿轮座毛坯图.dwg | 221.44K |

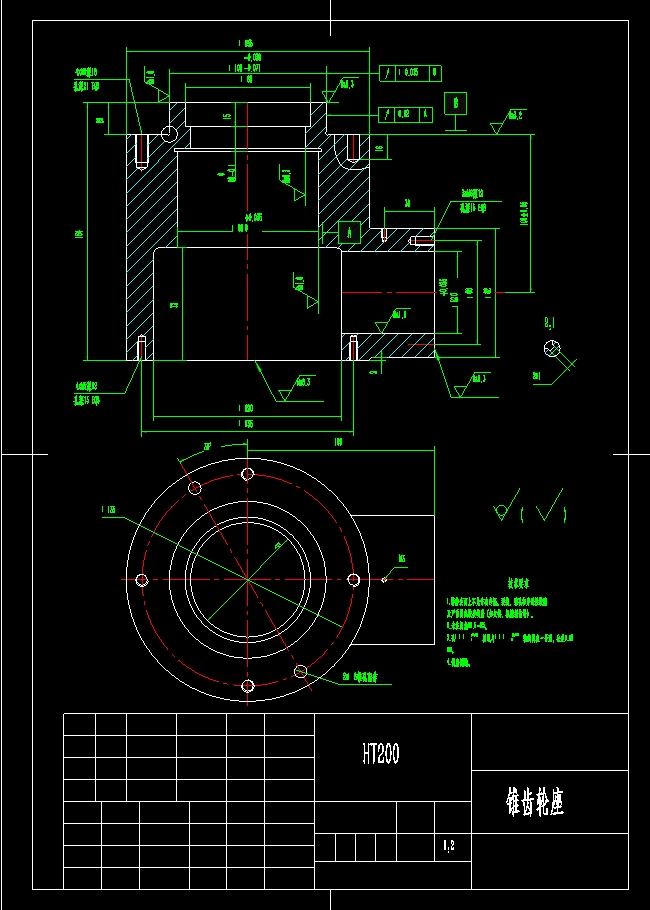

| 5 | 锥齿轮座零件图.dwg | 206.15K |
| 6 |  GB27-88六角头铰制孔用螺栓M20×100.SLDPRT | 232.00K |
| 7 | GB／T41-20001型六角螺母C级M16.SLDPRT | 191.50K |
| 8 | GB／T5781-2000六角头螺栓全螺纹C级M16×40.SLDPRT | 320.50K |
| 9 | GB／T70．1-2000内六角圆柱头螺钉M10×25.SLDPRT | 223.50K |
| 10 | GB／T70．1-2000内六角圆柱头螺钉M20×60.SLDPRT | 222.50K |
| 11 | JB／T8018．2-1999固定V形块.SLDPRT | 297.00K |
| 12 | 压板.SLDPRT | 121.00K |
| 13 | 圆柱销10.SLDPRT | 136.00K |
| 14 | 圆柱销20.SLDPRT | 135.00K |
| 15 | 夹具体.SLDPRT | 511.00K |
| 16 | 定位柱.SLDPRT | 135.50K |
| 17 | 导向支架.SLDPRT | 188.00K |
| 18 | 平衡块.SLDPRT | 112.00K |
| 19 | 支撑环.SLDPRT | 142.50K |
| 20 | 支架2.SLDPRT | 201.50K |
| 21 | 活动V型块.SLDPRT | 123.00K |
| 22 | 环形连接板.SLDPRT | 123.00K |

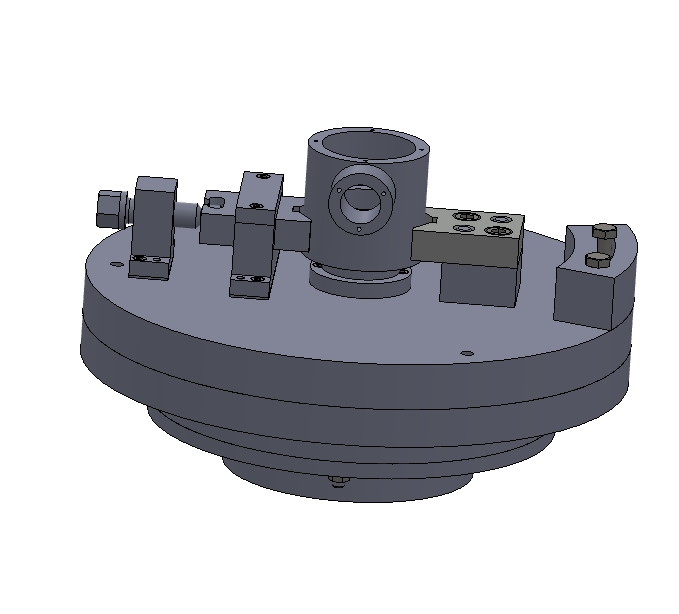

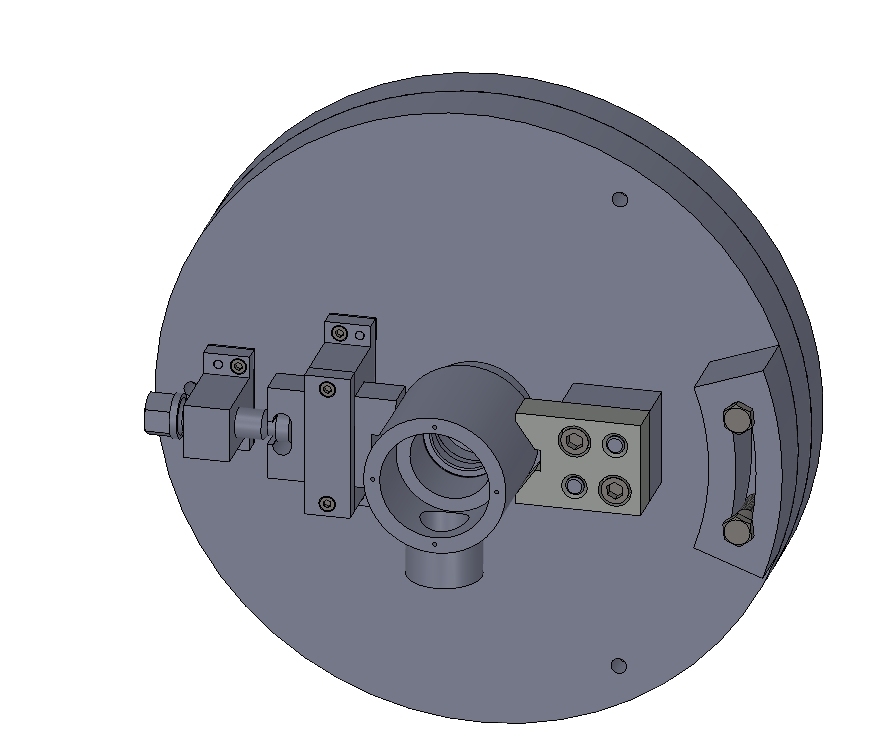

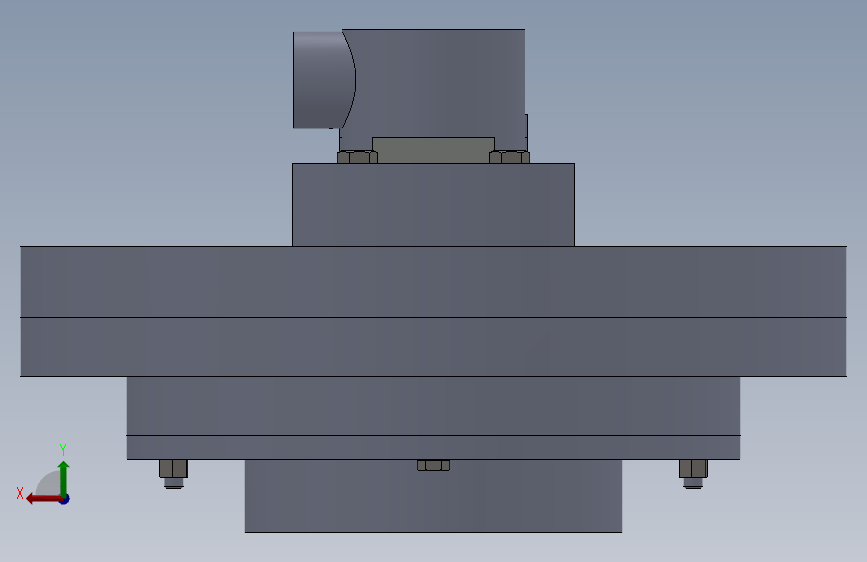

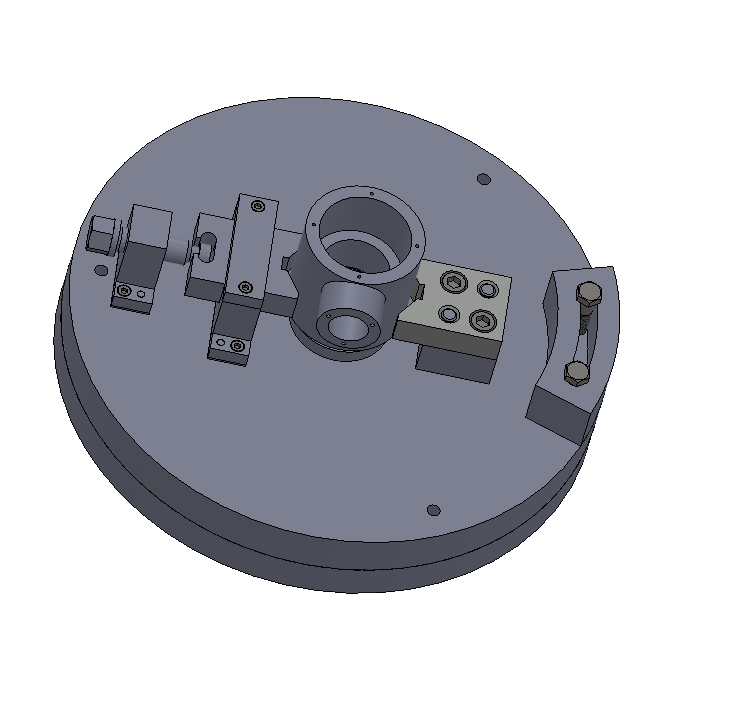

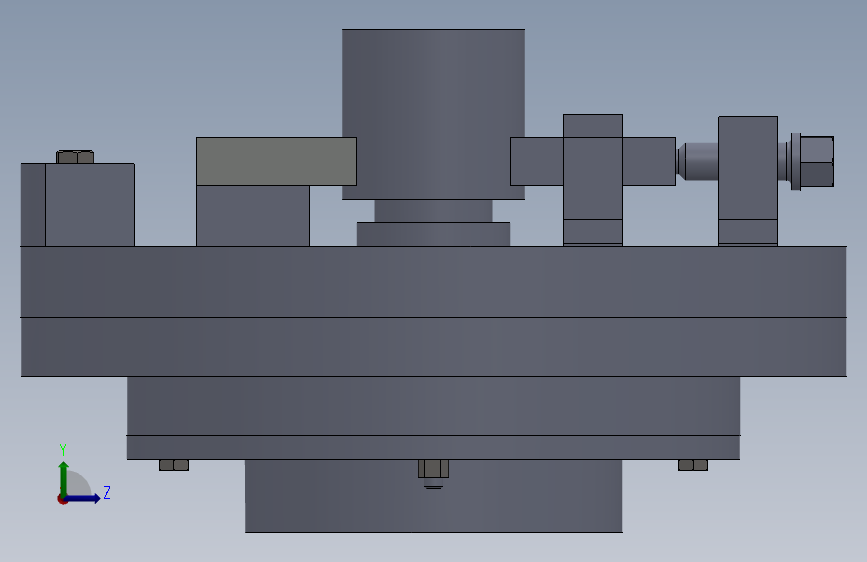

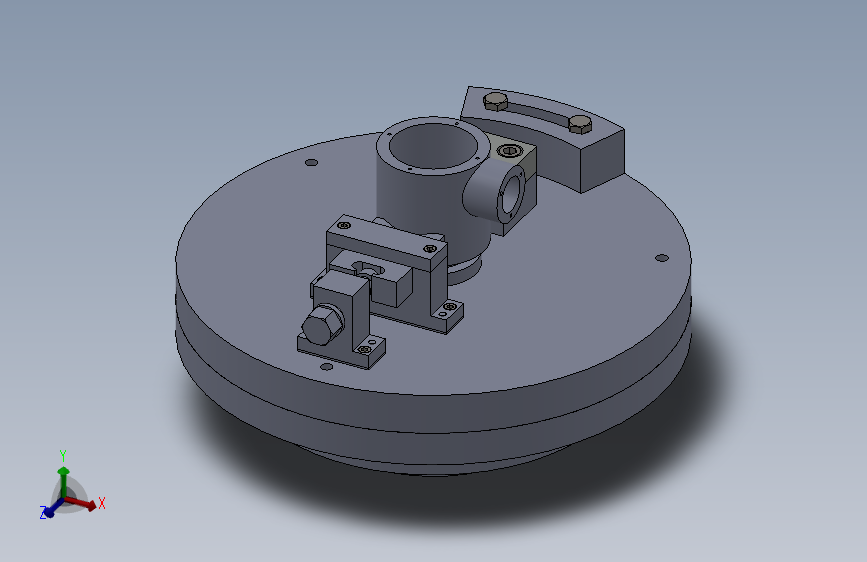

| 23 |  装配.SLDASM | 680.00K |
| 24 |  装配.STEP | 1.36M |
| 25 | 过渡盘.SLDPRT | 173.00K |
| 26 | 连接盘.SLDPRT | 151.50K |
| 27 | 锁紧螺钉.SLDPRT | 162.00K |
| 28 | 零件.SLDPRT | 169.00K |
