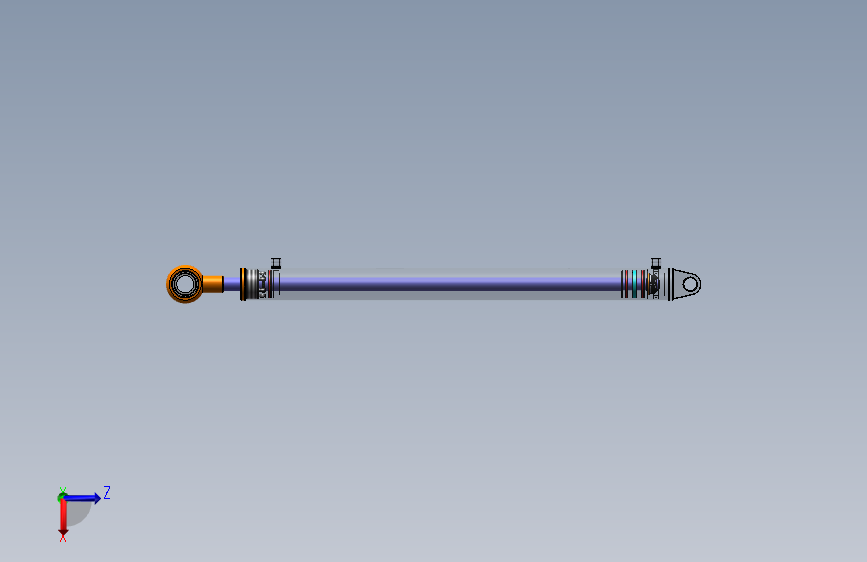

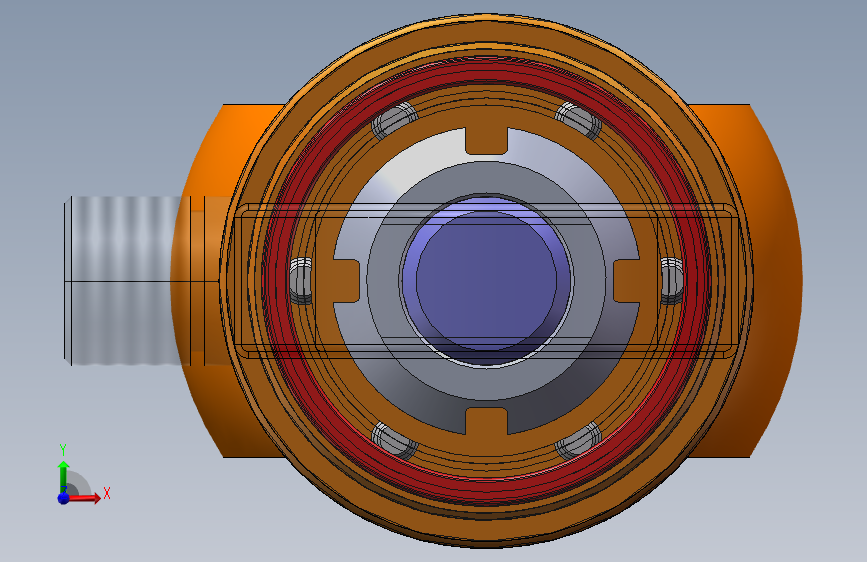

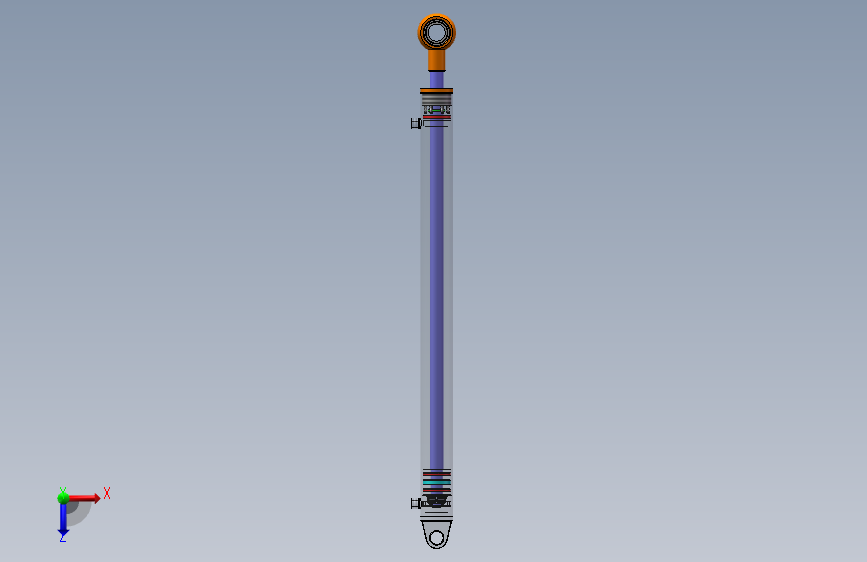

油缸设计,缸筒内径32mm，缸杆直径16mm，行程400mm。
油缸设计（32-16-400）
图纸描述
油缸设计,缸筒内径32mm，缸杆直径16mm，行程400mm。
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：508470
文件大小：5.66M
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型

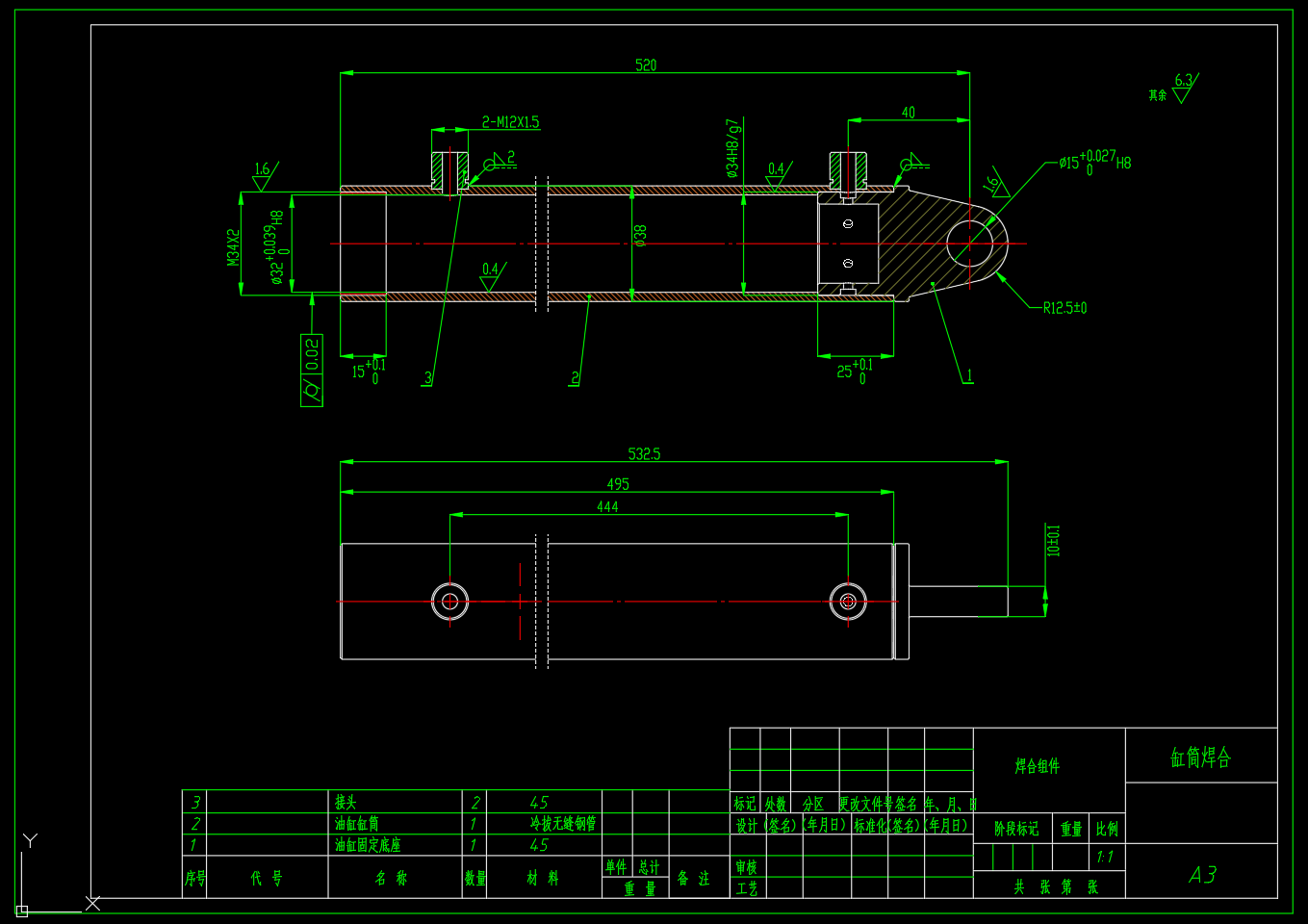

图纸格式：dwg,sldprt,sldasm,slddrw
软件版本：SOLIDWORKS 2018
作者
翁酝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

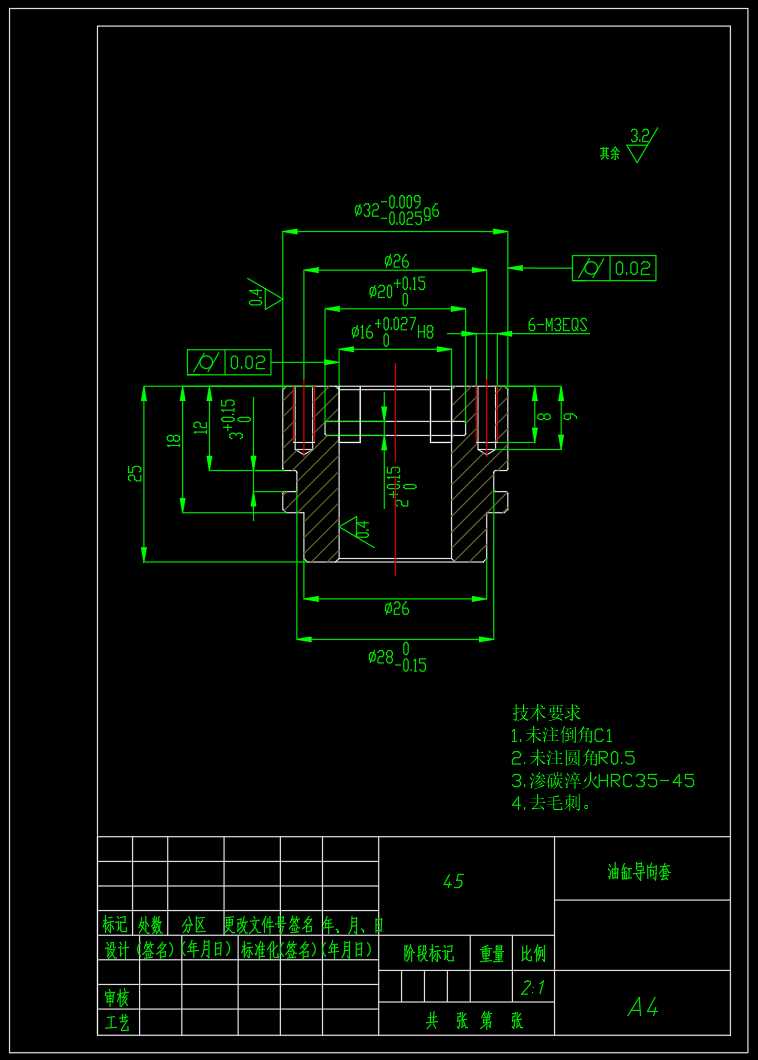

| 1 |  油缸导向套-A4.DWG | 38.83K |

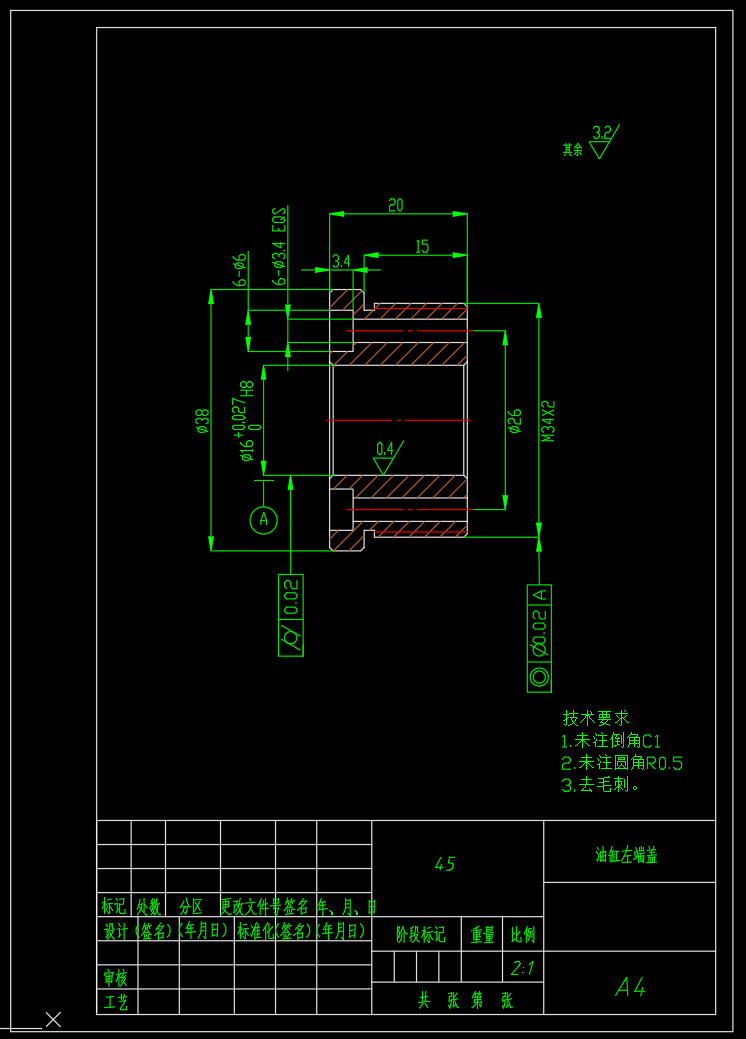

| 2 | 油缸左端盖-A4.DWG | 33.52K |

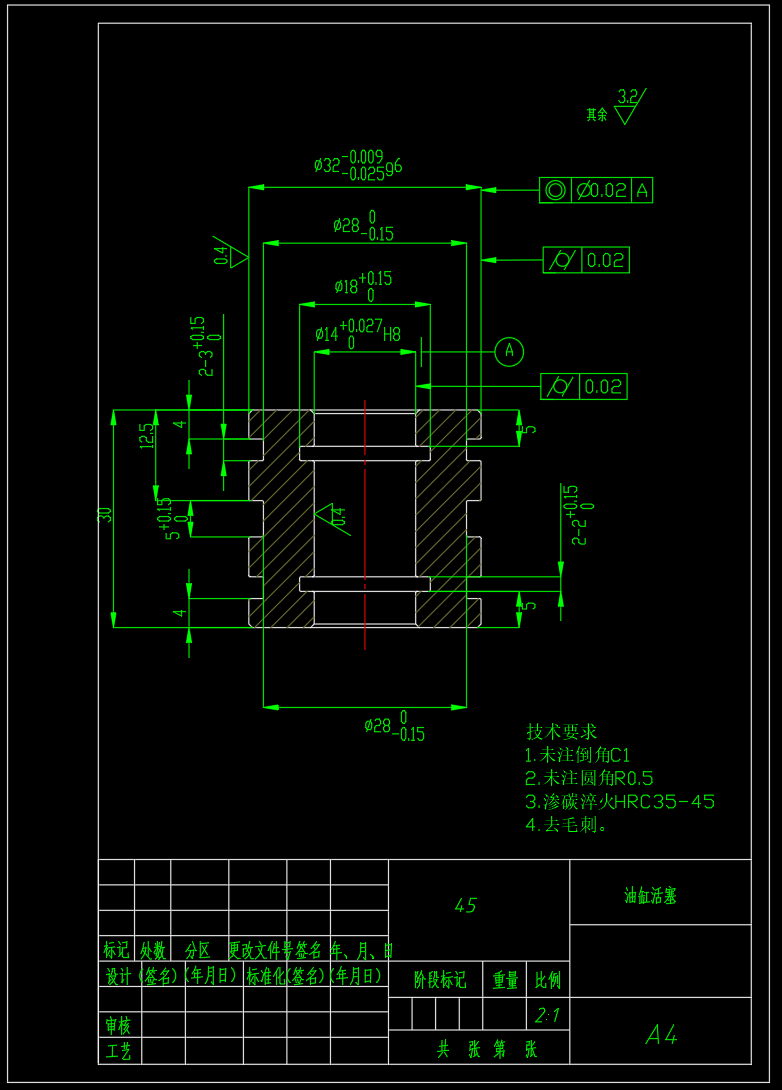

| 3 | 油缸活塞-A4.DWG | 51.66K |

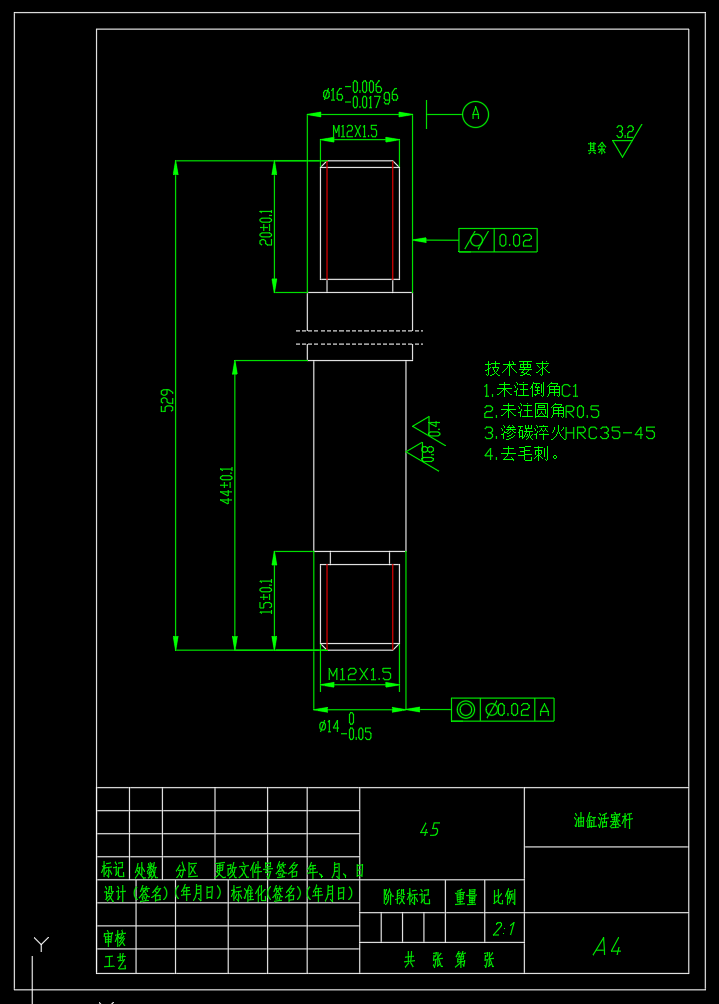

| 4 | 油缸缸杆-A4.DWG | 34.51K |

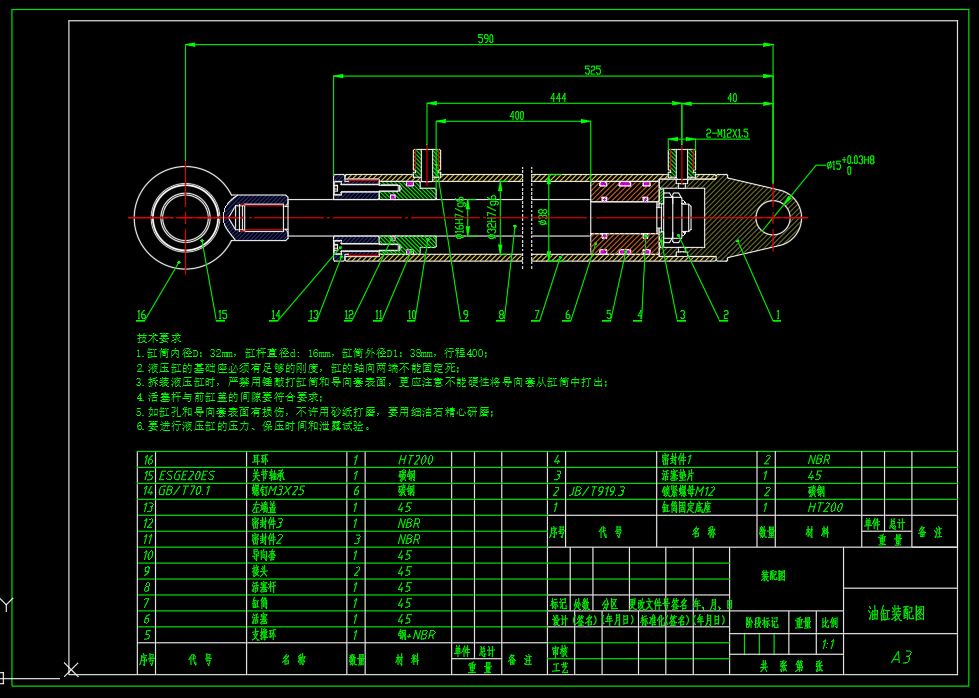

| 5 | 油缸装配-A3.DWG | 216.17K |

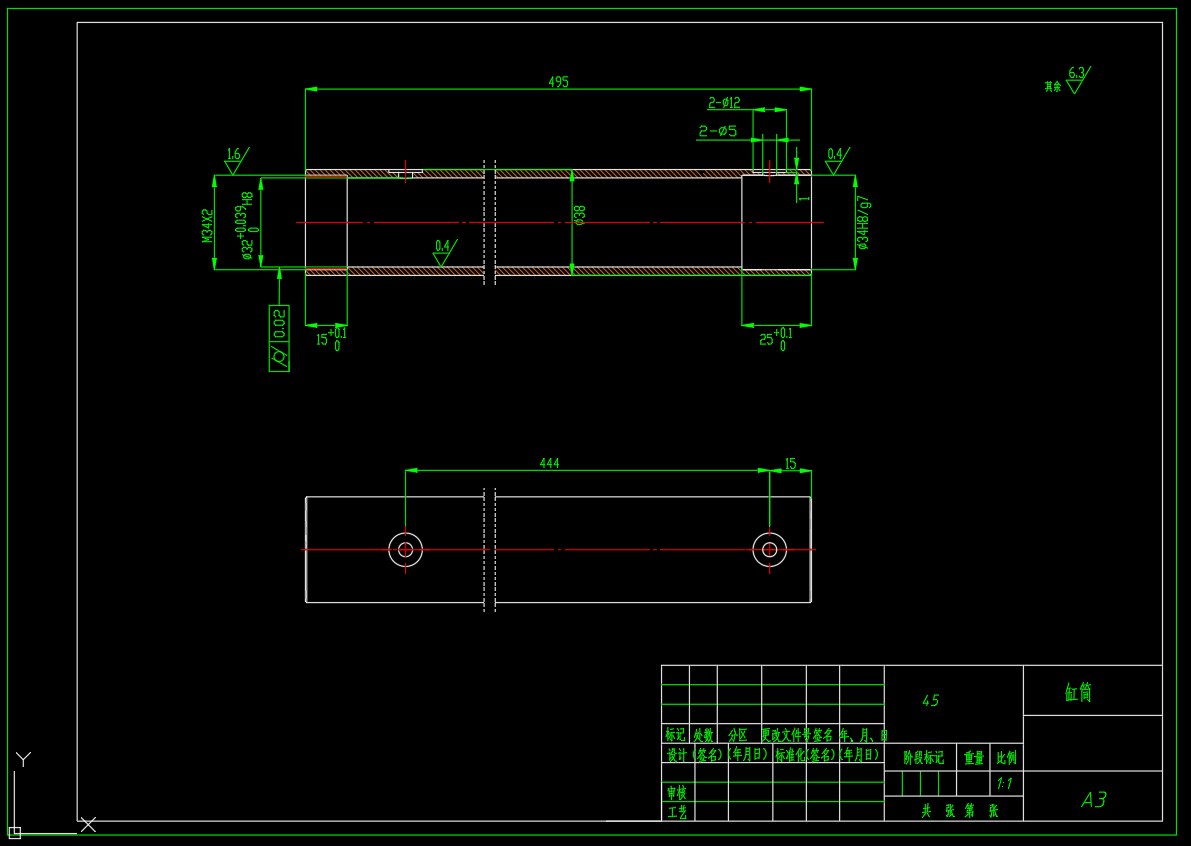

| 6 | 缸筒-A3.DWG | 198.74K |
| 7 | 缸筒焊合-A3.DWG | 149.08K |

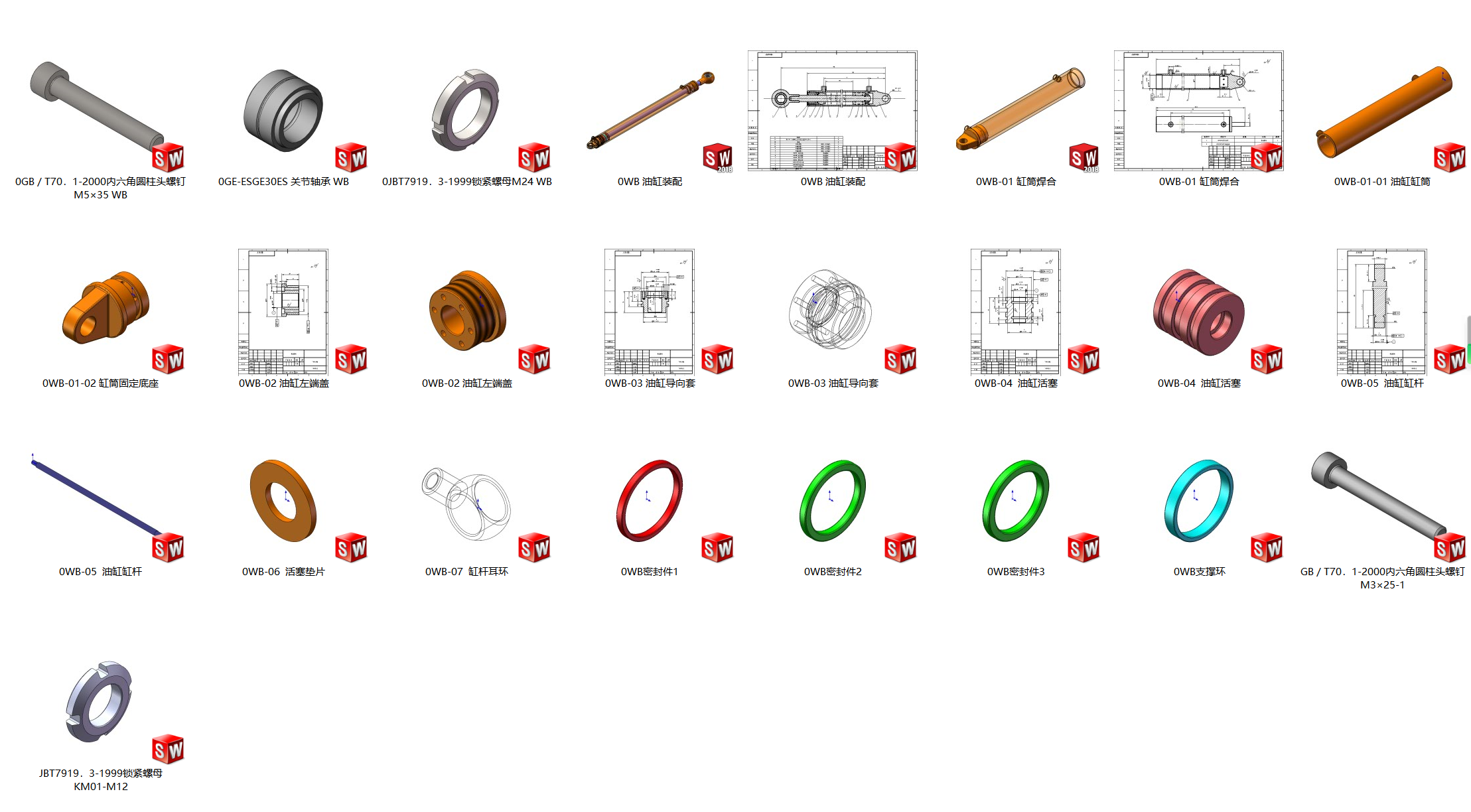

| 8 |  0GB／T70．1-2000内六角圆柱头螺钉M5×35WB.SLDPRT | 115.01K |
| 9 | 0GE-ESGE30ES关节轴承WB.SLDPRT | 148.51K |
| 10 | 0JBT7919．3-1999锁紧螺母M24WB.SLDPRT | 155.85K |
| 11 | 0WB-01-01油缸缸筒.SLDPRT | 150.32K |
| 12 | 0WB-01-02缸筒固定底座.SLDPRT | 279.56K |
| 13 |  0WB-01缸筒焊合.SLDASM | 203.74K |
| 14 |  0WB-01缸筒焊合.SLDDRW | 214.35K |
| 15 | 0WB-02油缸左端盖.SLDDRW | 136.70K |
| 16 | 0WB-02油缸左端盖.SLDPRT | 198.09K |
| 17 | 0WB-03油缸导向套.SLDDRW | 149.80K |
| 18 | 0WB-03油缸导向套.SLDPRT | 301.04K |
| 19 | 0WB-04油缸活塞.SLDDRW | 158.52K |
| 20 | 0WB-04油缸活塞.SLDPRT | 394.23K |
| 21 | 0WB-05油缸缸杆.SLDDRW | 138.45K |
| 22 | 0WB-05油缸缸杆.SLDPRT | 72.88K |
| 23 | 0WB-06活塞垫片.SLDPRT | 78.53K |
| 24 | 0WB-07缸杆耳环.SLDPRT | 164.41K |
| 25 | 0WB密封件1.SLDPRT | 154.49K |
| 26 | 0WB密封件2.SLDPRT | 162.38K |
| 27 | 0WB密封件3.SLDPRT | 159.89K |
| 28 | 0WB支撑环.SLDPRT | 165.37K |

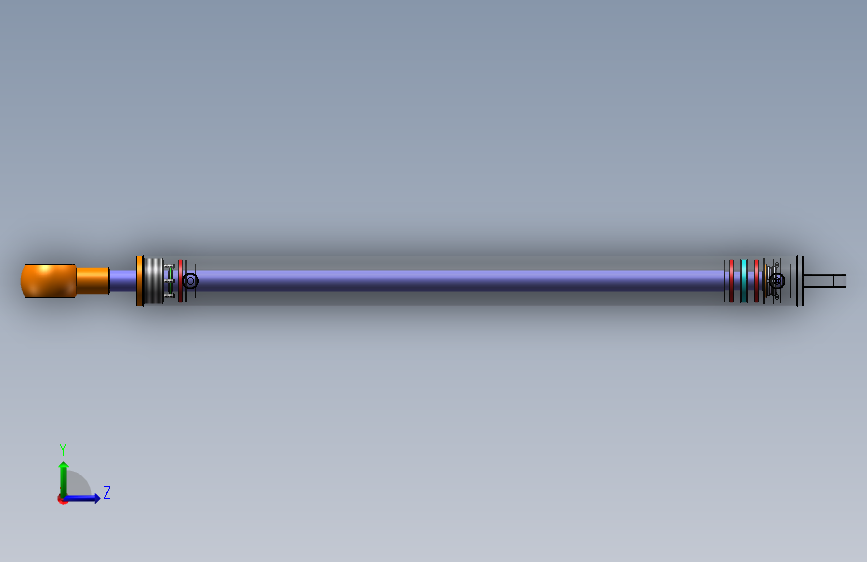

| 29 | 0WB油缸装配.SLDASM | 911.53K |
| 30 | 0WB油缸装配.SLDDRW | 407.78K |
| 31 | GB／T70．1-2000内六角圆柱头螺钉M3×25-1.SLDPRT | 103.08K |
| 32 | JBT7919．3-1999锁紧螺母KM01-M12.SLDPRT | 149.63K |
