本文设计的液压支架液压系统有显著的优势，设置了阀组单元进行集中控制，集约化程度高；设置传感器，对于整个系统的负载变化可以通过数字显示，连接PLC，实现智能化控制。在液压系统的设计方面，设置了限压回路，缓冲回路，锁死回路、调速系统等回路，对于泵站设计来说，进行了优化设计，进一步集成化，减小了体积，节约了空间，对于专项设计，展开了立柱油缸的结构设计，实现了二级长距离伸缩功能，展开了液压单向阀设计，实现了油路锁死功能，展开了安全阀设计，实现了液压系统的保护功能。
ZY系列液压支架液压系统及控制阀设计
图纸描述
本文设计的液压支架液压系统有显著的优势，设置了阀组单元进行集中控制，集约化程度高；设置传感器，对于整个系统的负载变化可以通过数字显示，连接PLC，实现智能化控制。在液压系统的设计方面，设置了限压回路，缓冲回路，锁死回路、调速系统等回路，对于泵站设计来说，进行了优化设计，进一步集成化，减小了体积，节约了空间，对于专项设计，展开了立柱油缸的结构设计，实现了二级长距离伸缩功能，展开了液压单向阀设计，实现了油路锁死功能，展开了安全阀设计，实现了液压系统的保护功能。
下载需要500金币
立即下载 收藏
图纸信息
作者
朱烟忆
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

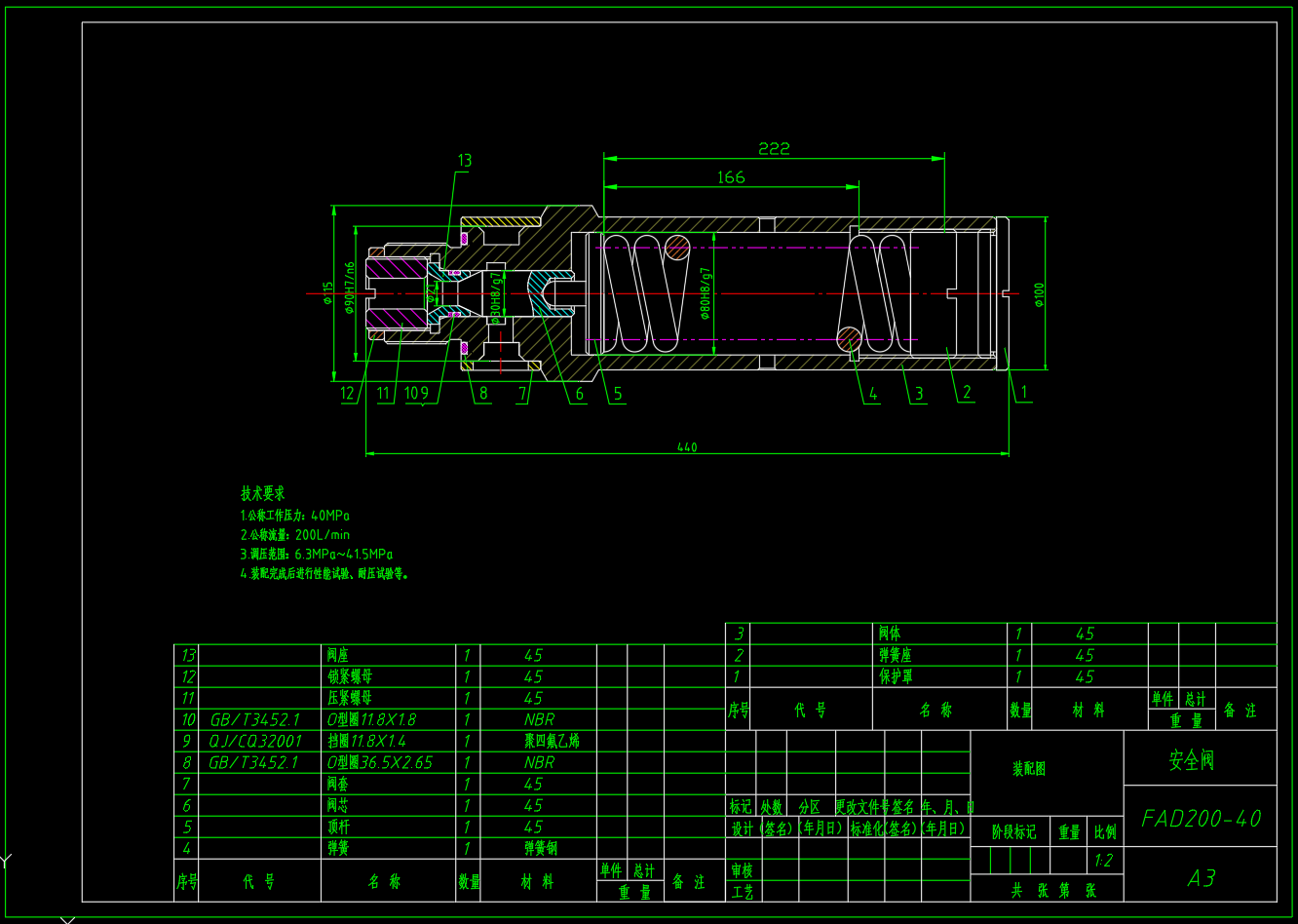

| 1 |  （安全阀）液压支架液压系统设计说明书.doc | 2.31M |

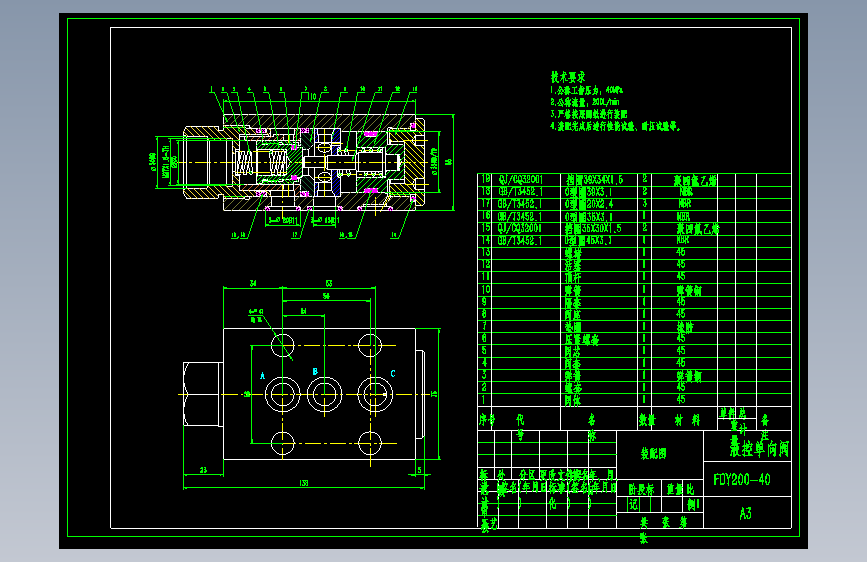

| 2 | （液控单向阀）液压支架液压系统设计说明书.doc | 2.17M |

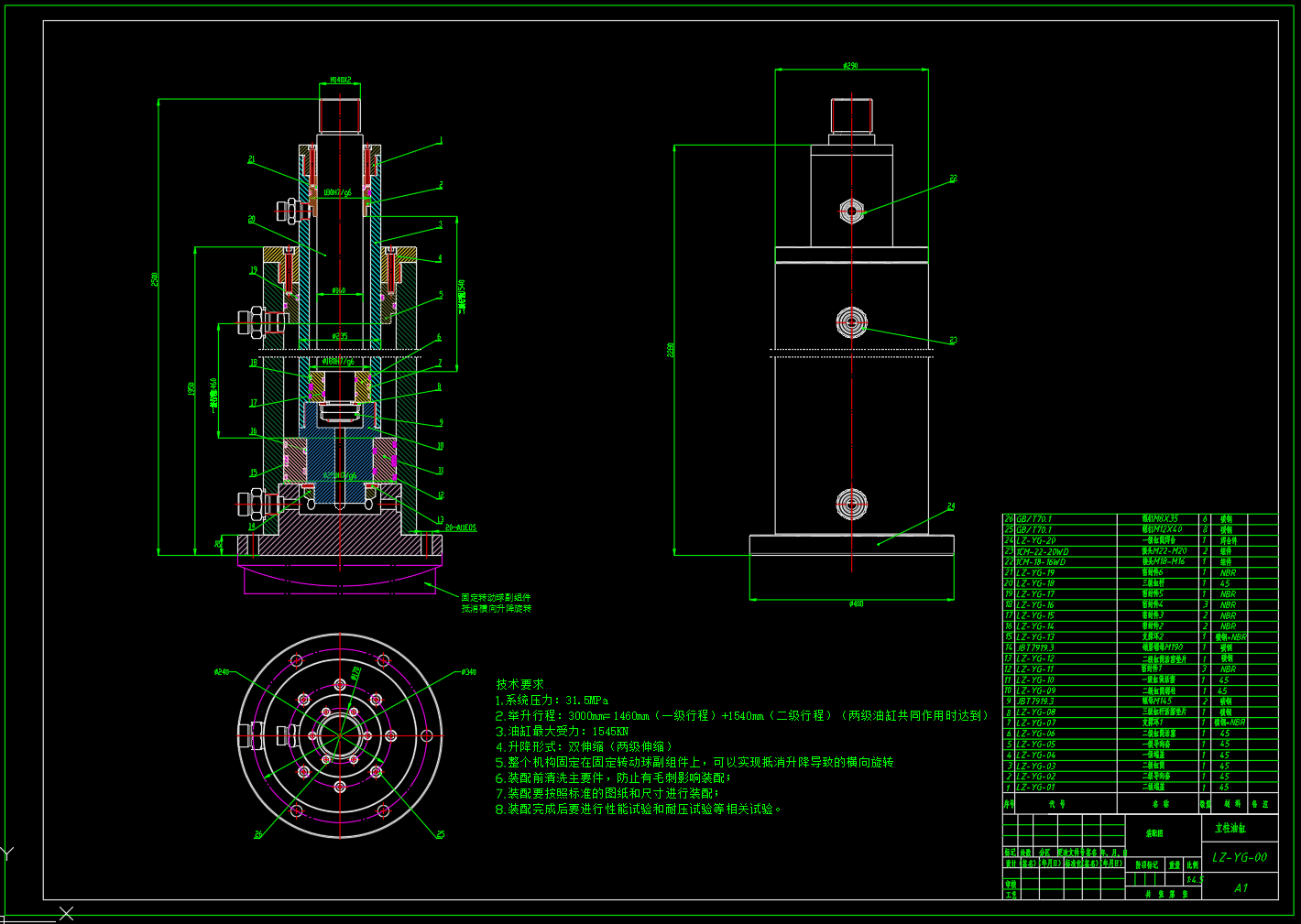

| 3 | （立柱油缸）液压支架液压系统设计说明书.doc | 2.22M |

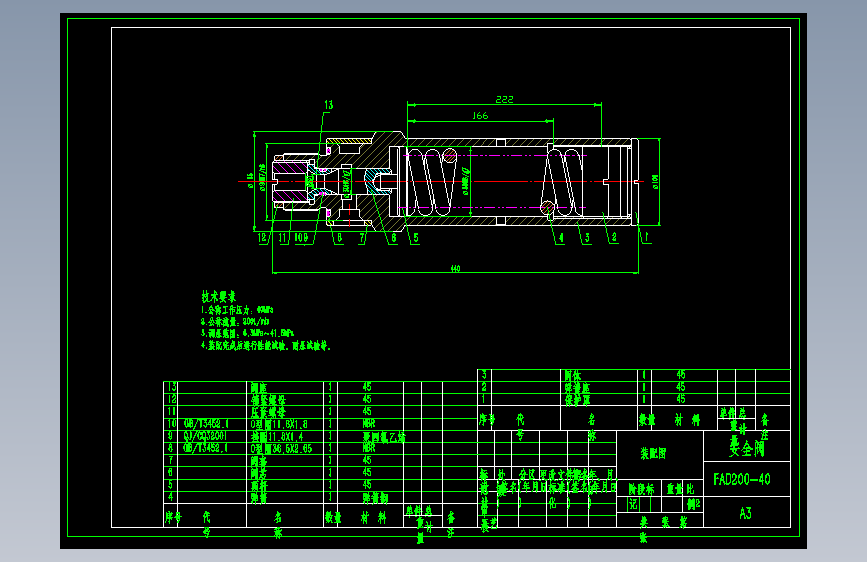

| 4 | FAD200-40安全阀-A3.bak | 170.72K |
| 5 |  FAD200-40安全阀-A3.DWG | 180.61K |

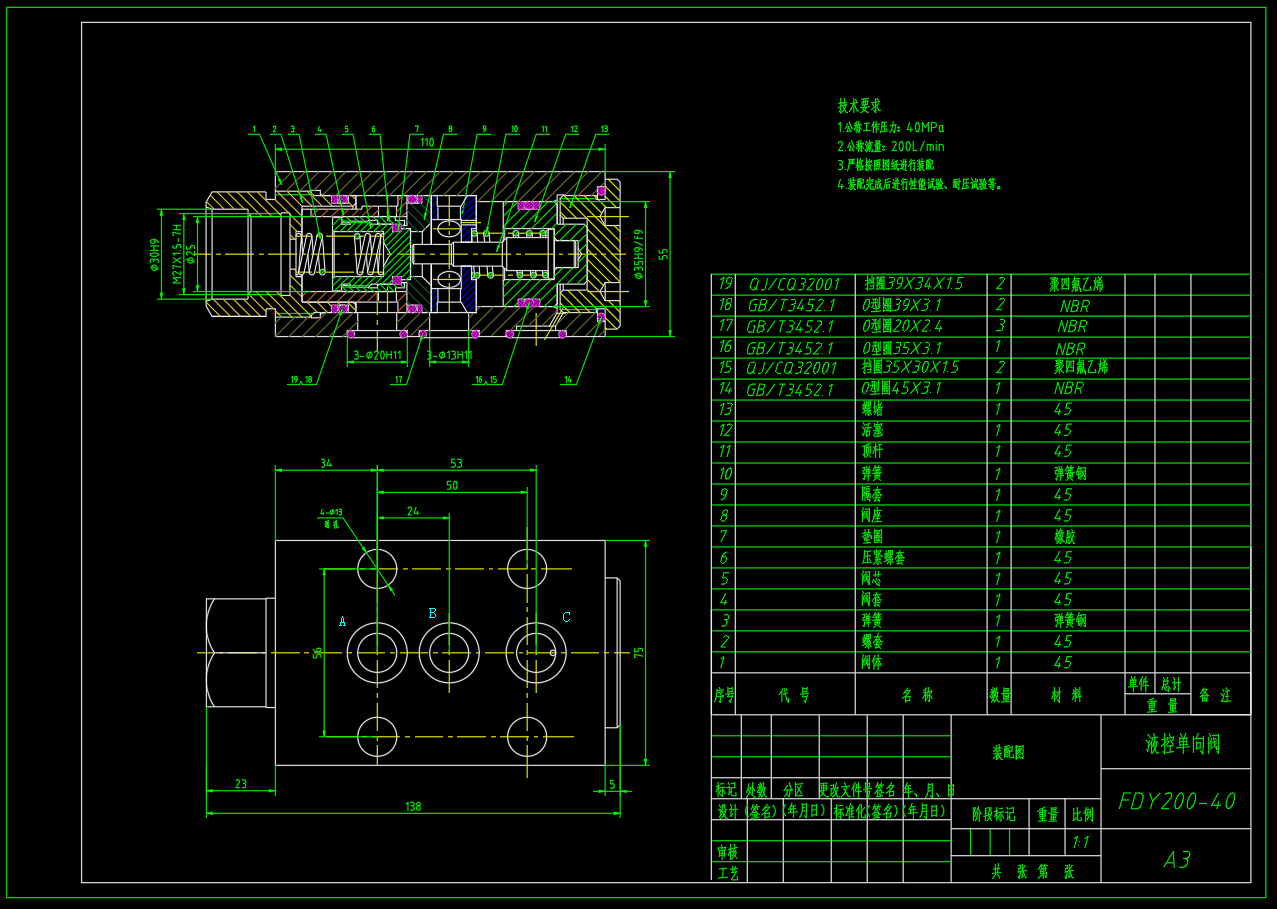

| 6 | FDY200-40液控单向阀-A3.bak | 264.71K |
| 7 | FDY200-40液控单向阀-A3.dwg | 282.88K |

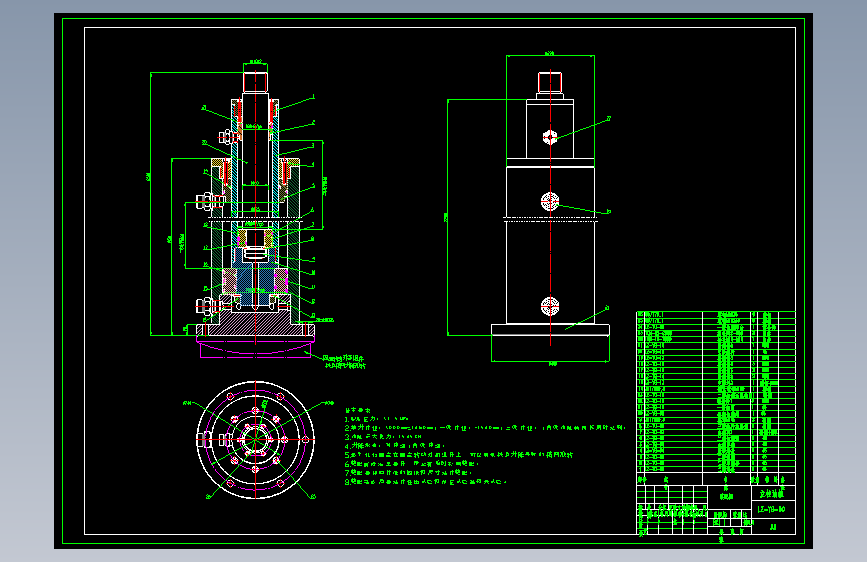

| 8 | YY-ZJ-00液压支架立柱油缸-装配图-A1.bak | 303.81K |
| 9 | YY-ZJ-00液压支架立柱油缸-装配图-A1.dwg | 303.81K |

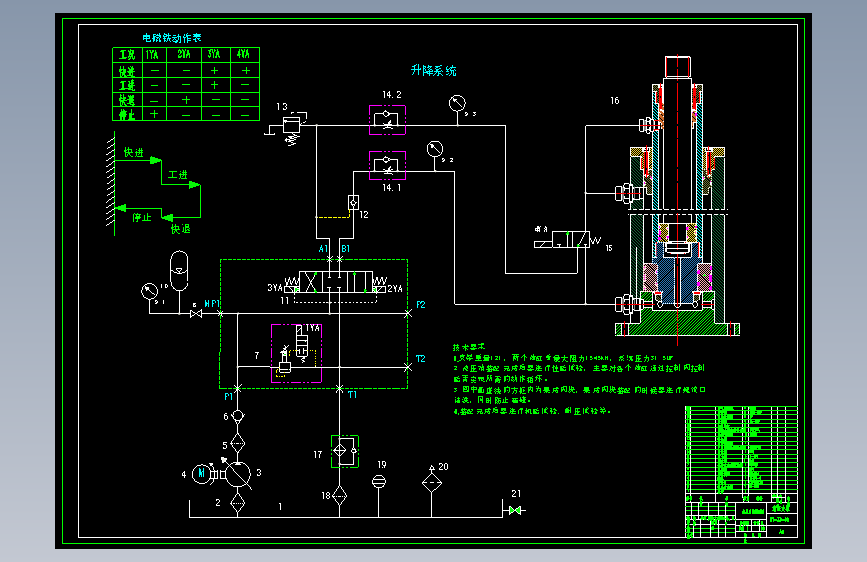

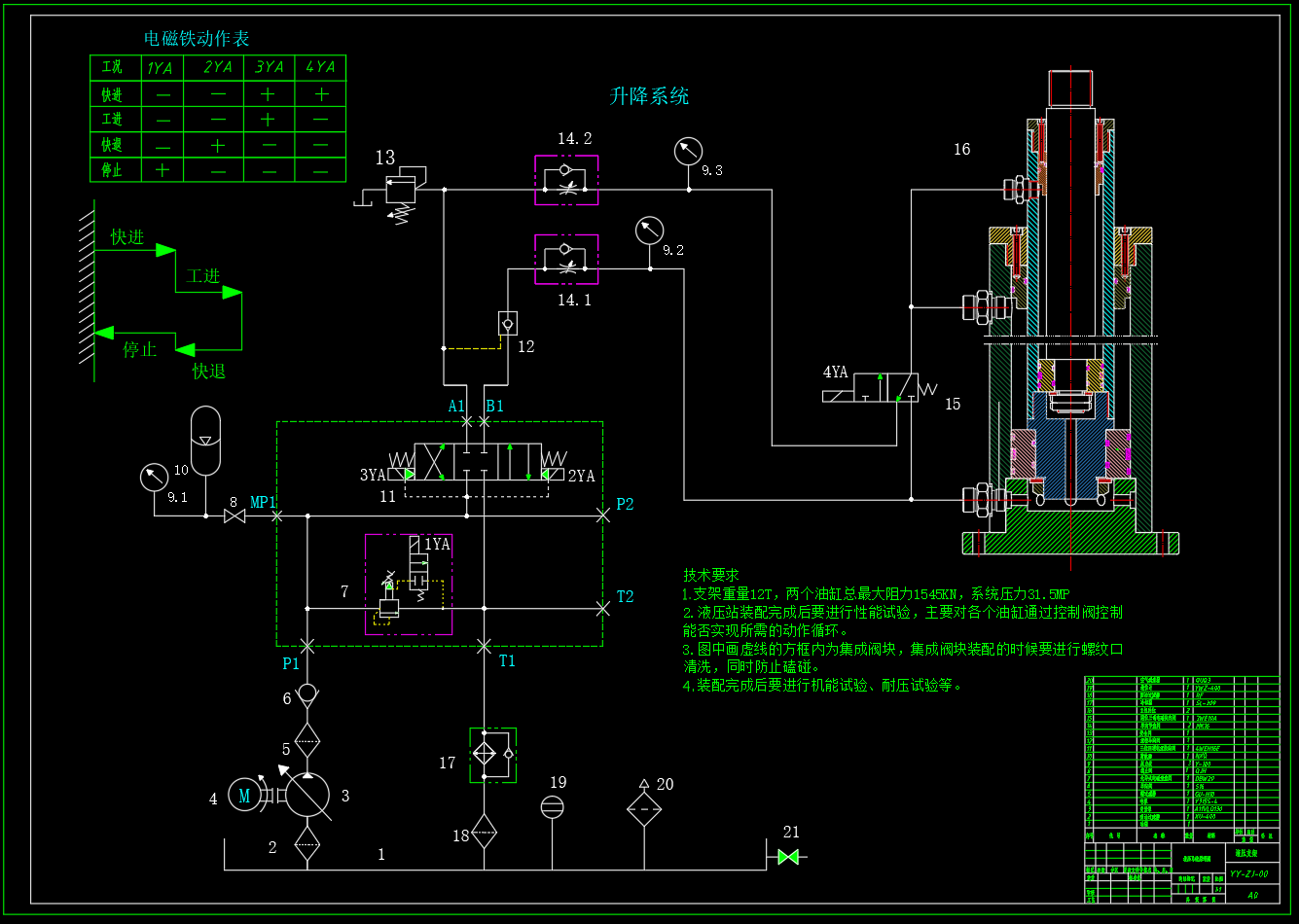

| 10 | 液压支架油缸液压系统原理图-A0.bak | 362.79K |
| 11 | 液压支架油缸液压系统原理图-A0.dwg | 362.79K |
