SOB5A双向平衡阀设计
图纸描述

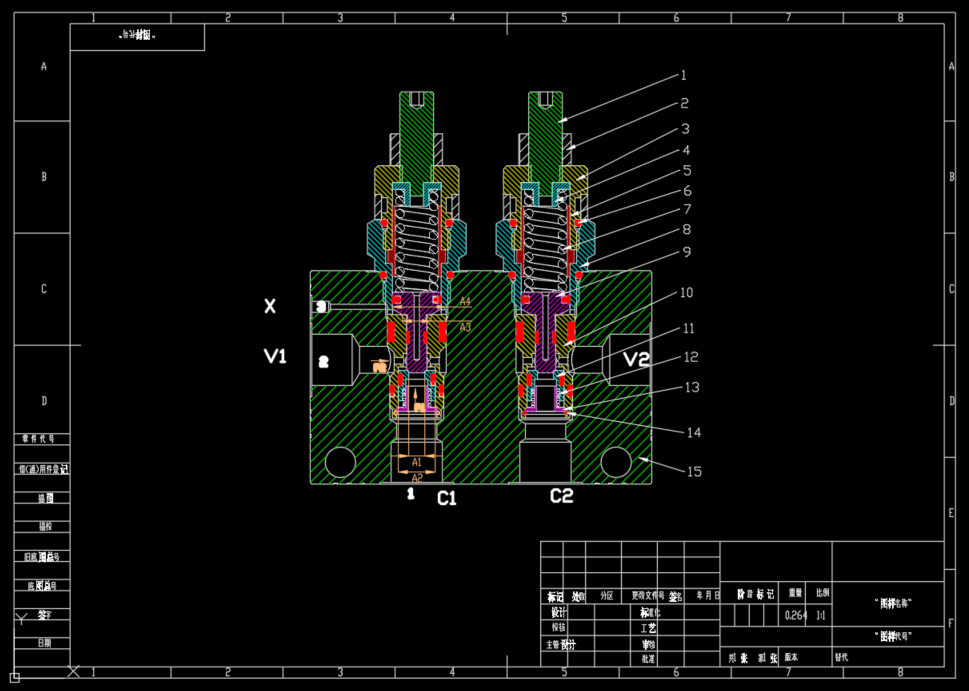

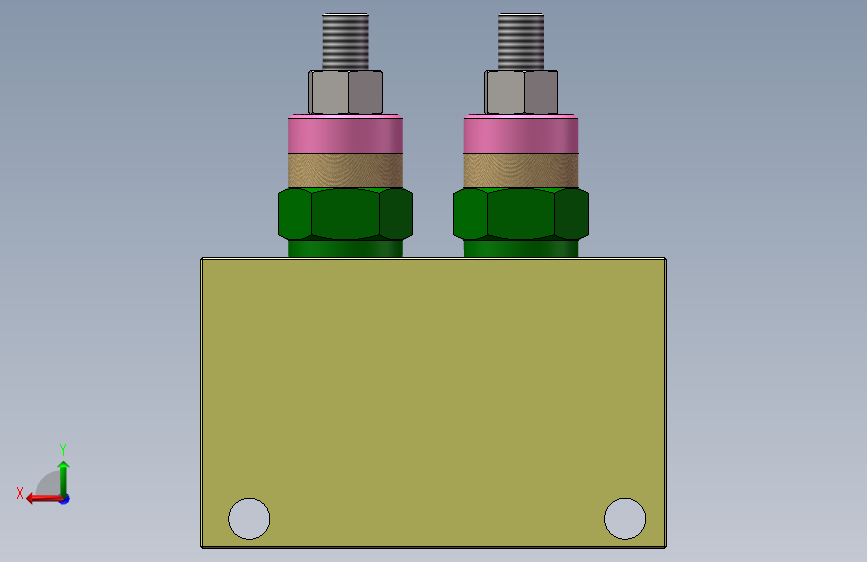

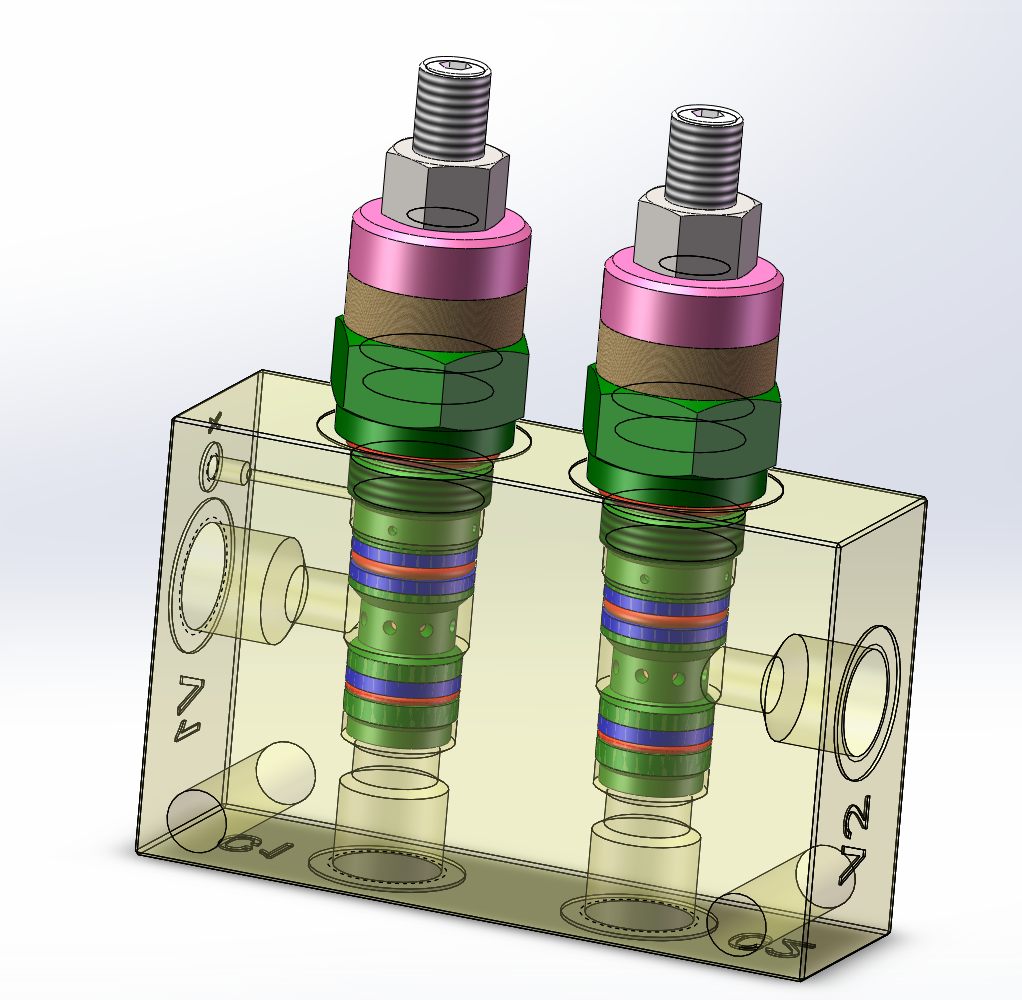

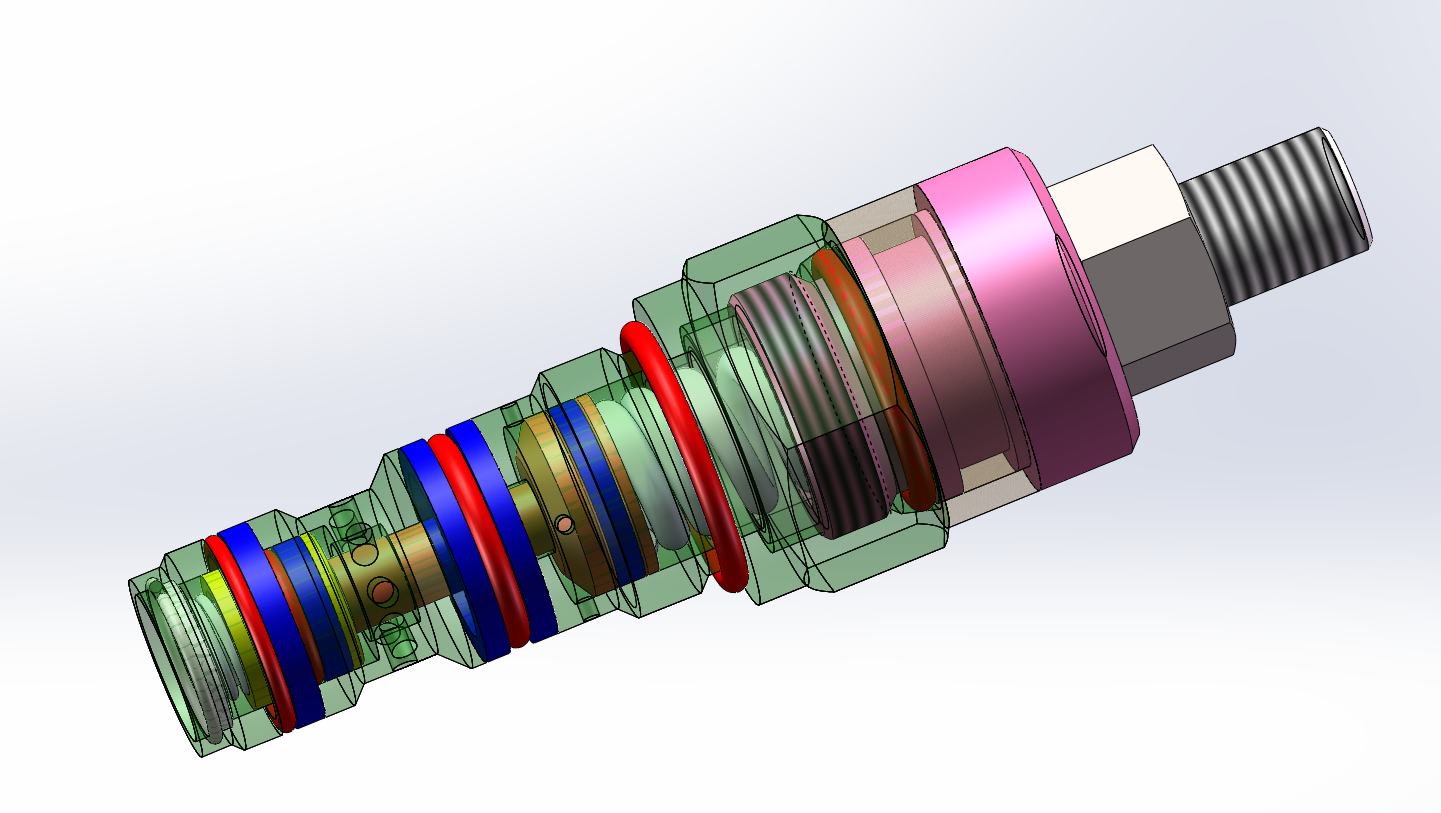

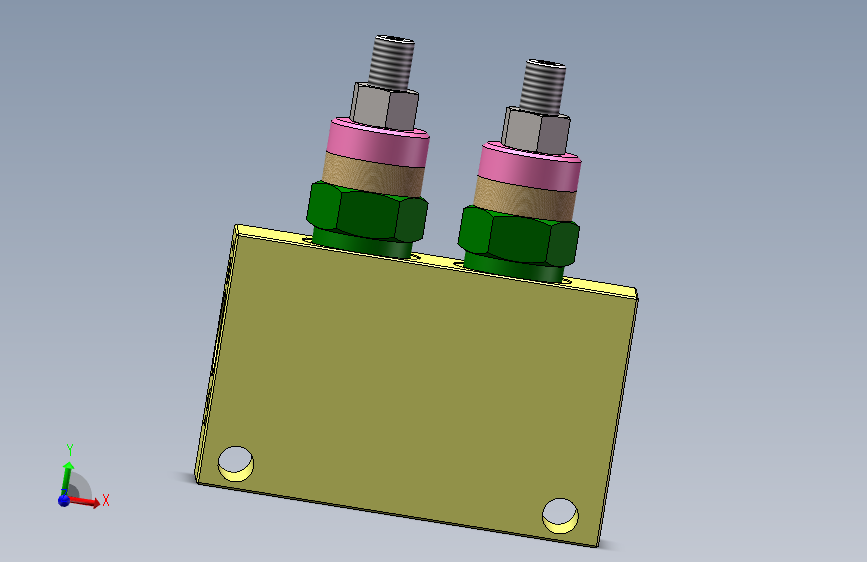

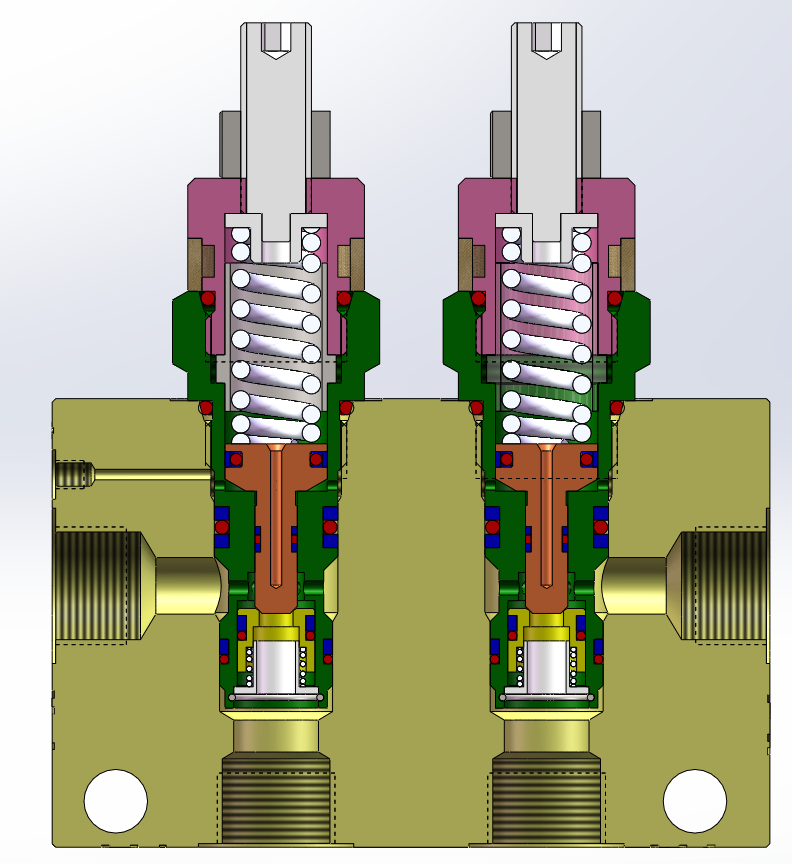

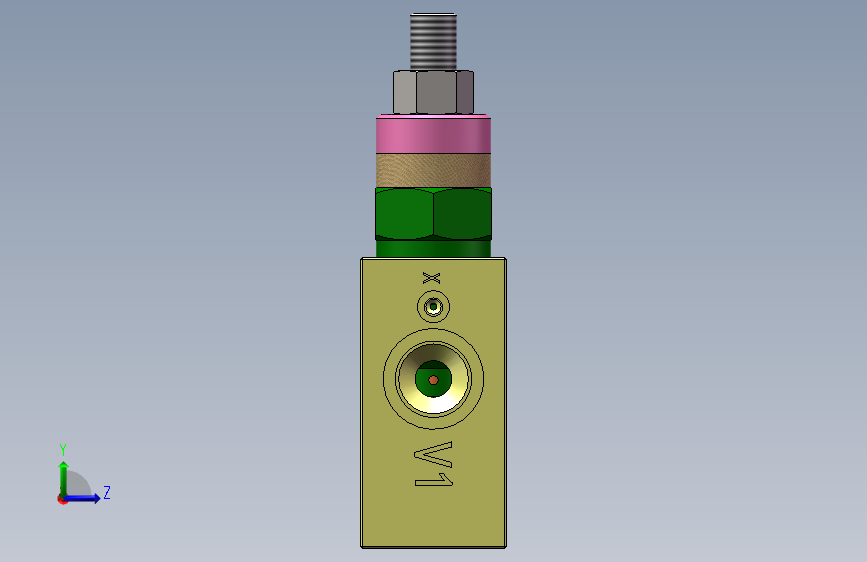

包含二维CAD(装配图，单向弹簧，主阀芯弹簧)，包含SW2016三维（双向平衡阀整体三维以及全部零部件），包含设计word文档。(1) 最大工作大压力至 P=27。 (1) 最大进口压力至 P=35。 (2) 最大流量至 Q=30 L/ min 。 (3) 开启压力的调压范围p1min～p1max=10 MPa-33MPa MPa 。 (4) 单向阀开启压力P单=0.2 MPa。 (5) 内泄流量q≤ 0.0025 L/ min。 (6) 卸荷控制比5:1。
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：508393
文件大小：12.73M
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：pdf,dwg,sldasm,slddrw,sldprt
软件版本：SOLIDWORKS 2016
作者
WX_202955
已分享: 份作品

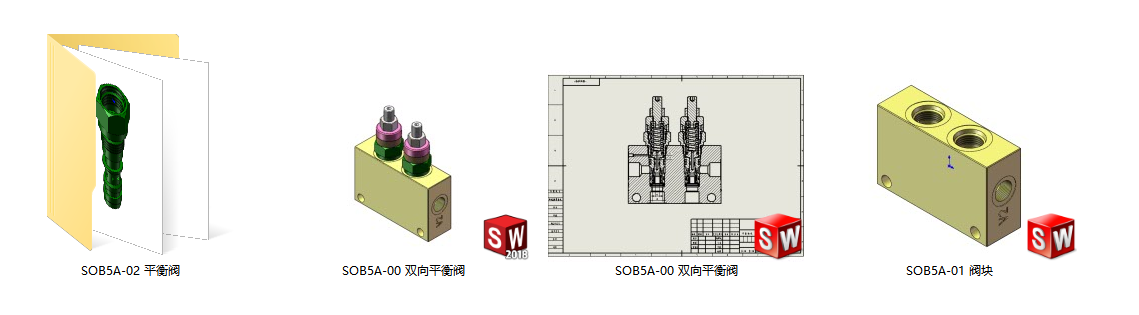

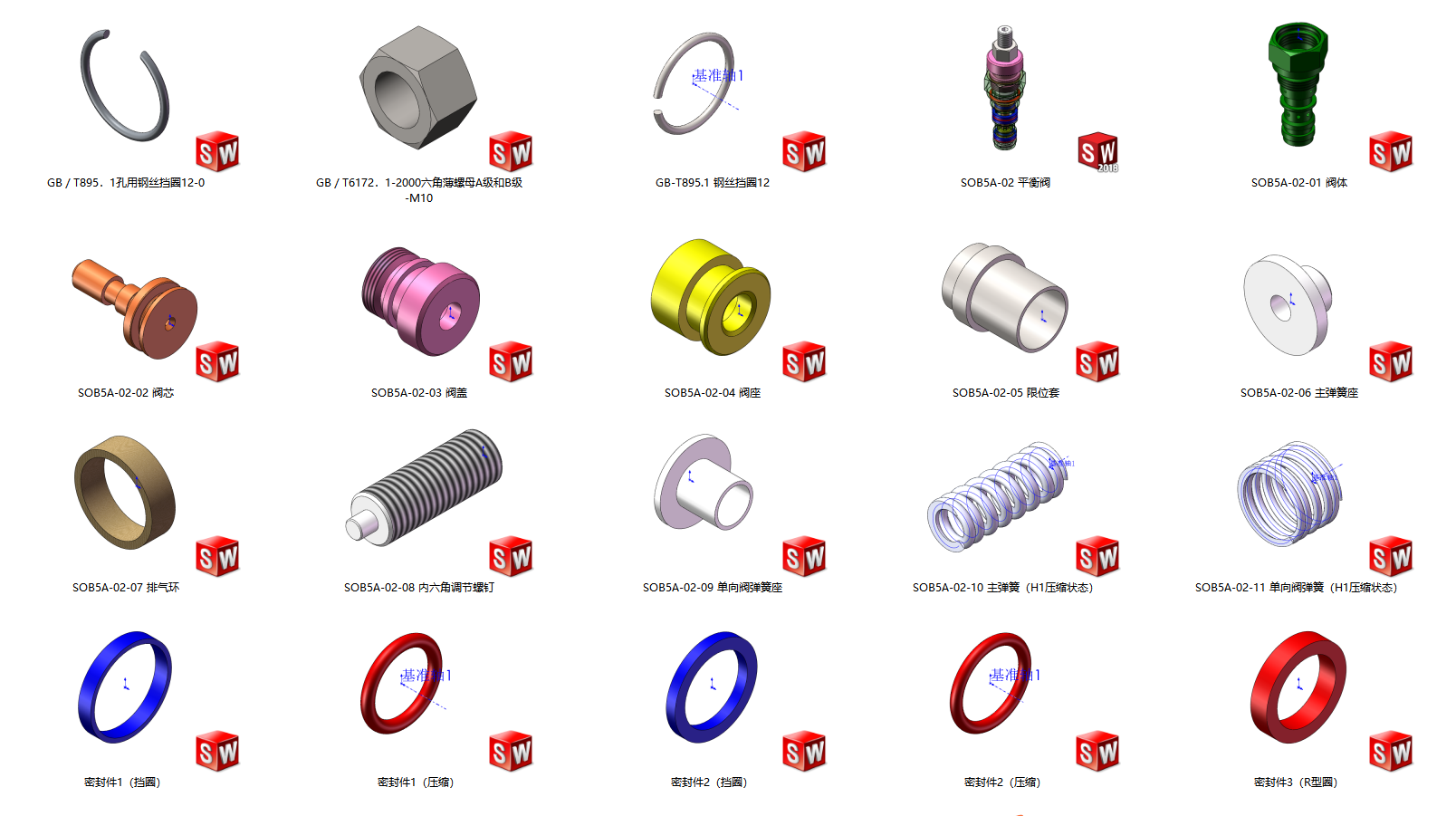

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  HN5202.pdf | 1.10M |
| 2 |  SOB5A-00双向平衡阀.DWG | 269.33K |

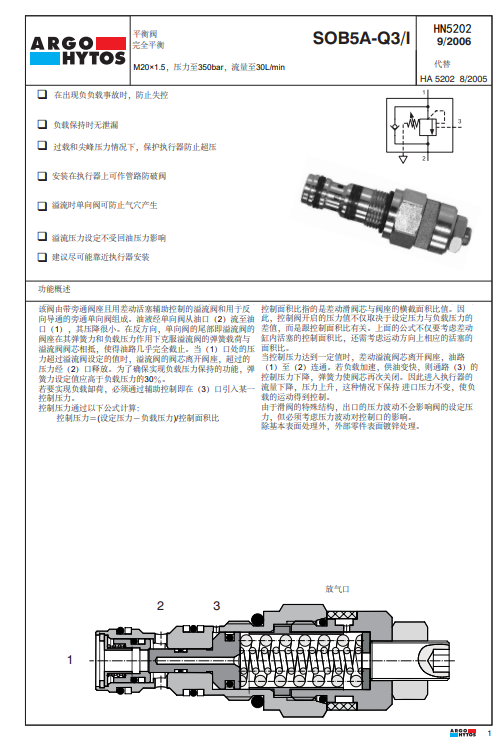

| 3 |  SOB5A型双向平衡阀设计说明书.docx | 1.27M |

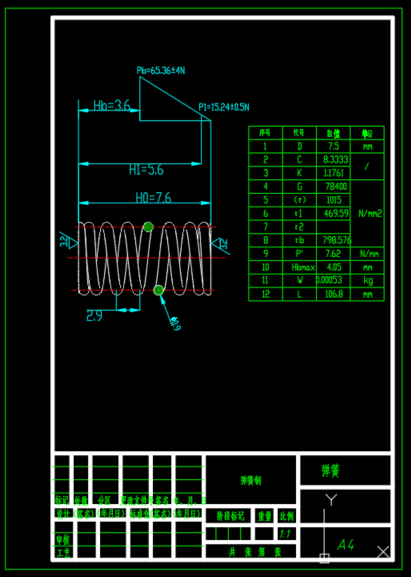

| 4 | 主阀芯弹簧.DWG | 94.25K |
| 5 | 单向阀弹簧.DWG | 89.16K |
| 6 |  SOB5A-00双向平衡阀.SLDASM | 1.62M |
| 7 |  SOB5A-00双向平衡阀.SLDDRW | 1.50M |
| 8 |  SOB5A-01阀块.SLDPRT | 382.59K |
| 9 | GB-T895.1钢丝挡圈12.SLDPRT | 137.62K |
| 10 | GB／T6172．1-2000六角薄螺母A级和B级-M10.SLDPRT | 108.94K |
| 11 | GB／T895．1孔用钢丝挡圈12-0.SLDPRT | 127.78K |
| 12 | SOB5A-02-01阀体.SLDPRT | 267.57K |
| 13 | SOB5A-02-02阀芯.SLDPRT | 172.25K |
| 14 | SOB5A-02-03阀盖.SLDPRT | 172.96K |
| 15 | SOB5A-02-04阀座.SLDPRT | 127.02K |
| 16 | SOB5A-02-05限位套.SLDPRT | 119.25K |
| 17 | SOB5A-02-06主弹簧座.SLDPRT | 82.83K |
| 18 | SOB5A-02-07排气环.SLDPRT | 264.05K |
| 19 | SOB5A-02-08内六角调节螺钉.SLDPRT | 248.57K |
| 20 | SOB5A-02-09单向阀弹簧座.SLDPRT | 77.36K |
| 21 | SOB5A-02-10主弹簧（H1压缩状态）.SLDPRT | 773.41K |
| 22 | SOB5A-02-11单向阀弹簧（H1压缩状态）.SLDPRT | 789.95K |
| 23 | SOB5A-02平衡阀.SLDASM | 1.61M |
| 24 | 密封件1（压缩）.SLDPRT | 157.66K |
| 25 | 密封件1（挡圈）.SLDPRT | 85.10K |
| 26 | 密封件2（压缩）.SLDPRT | 151.69K |
| 27 | 密封件2（挡圈）.SLDPRT | 80.71K |
| 28 | 密封件3（R型圈）.SLDPRT | 85.78K |
| 29 | 密封件3（挡圈）.SLDPRT | 84.59K |
| 30 | 密封件4（压缩）.SLDPRT | 151.59K |
| 31 | 密封件4（挡圈）.SLDPRT | 84.76K |
| 32 | 密封件5（压缩）.SLDPRT | 136.40K |
| 33 | 密封件5（挡圈）.SLDPRT | 84.51K |
| 34 | 密封件6（压缩）.SLDPRT | 140.46K |
| 35 | 密封件7（压缩）.SLDPRT | 140.35K |
