托盘输送顶升移栽一体装置： 顶升装置由伺服+丝杠+直线轴承光轴驱动完成，移栽机构由 伺服+丝杠+导轨驱动完成，输送由皮带输送机完成。 顶升行程116，3210滚珠丝杠 移栽行程188，3210滚珠丝杠 输送有效长度935mm 输送宽度130mm

托盘输送顶升移栽一体装置
首页>图纸库>机械设备>非标设备2024-03-05报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
62

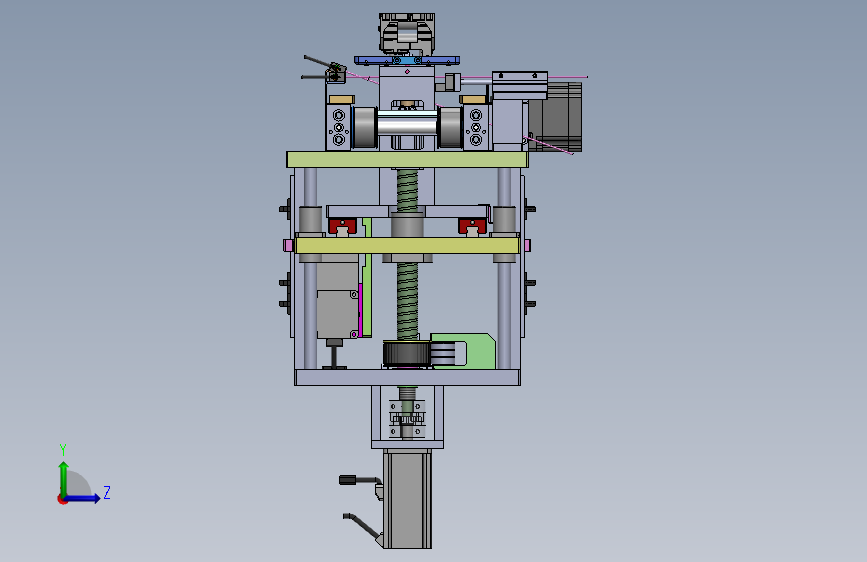

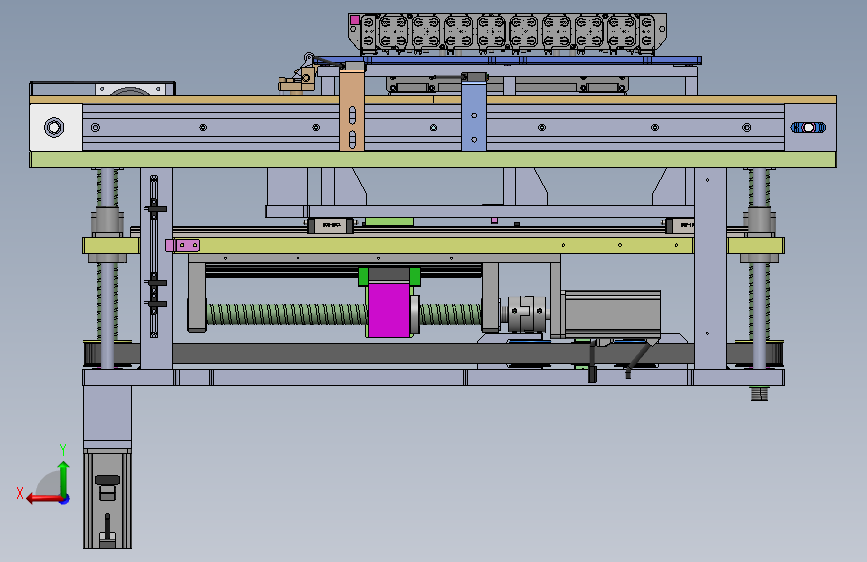

图纸预览图

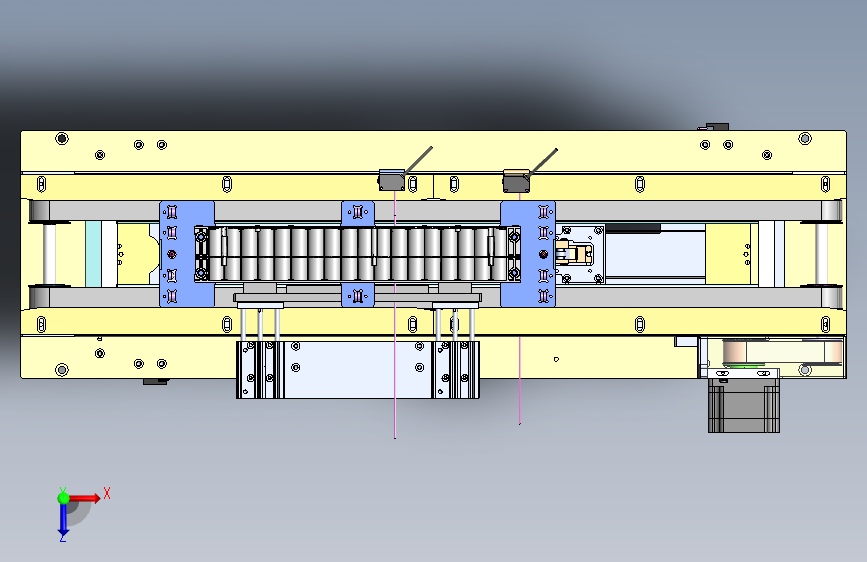

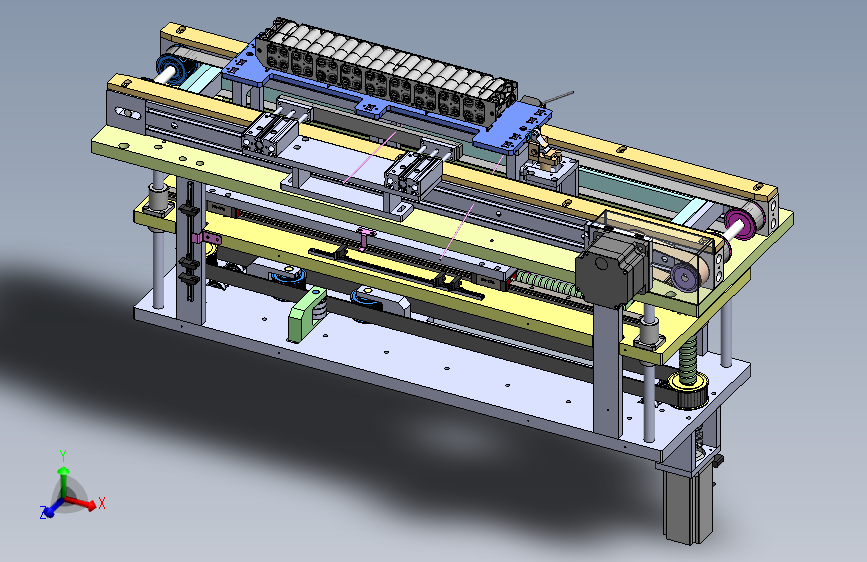

图纸预览图

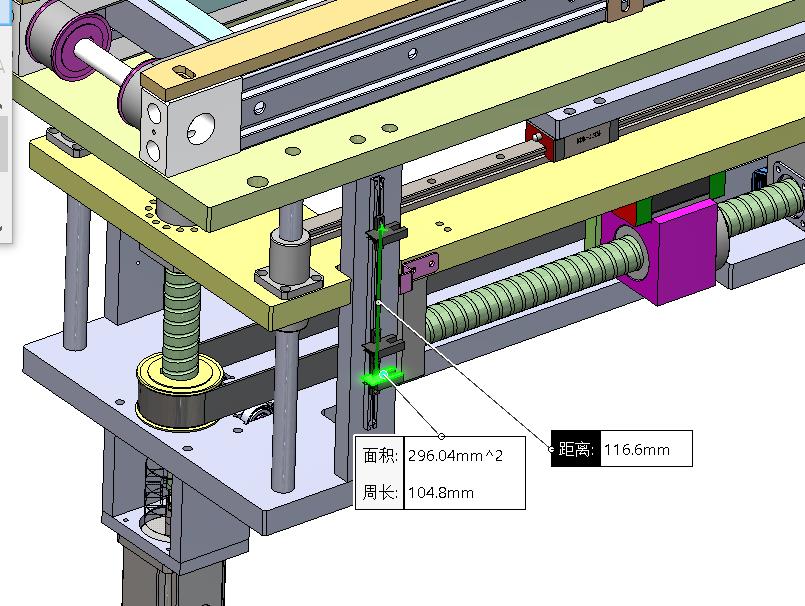

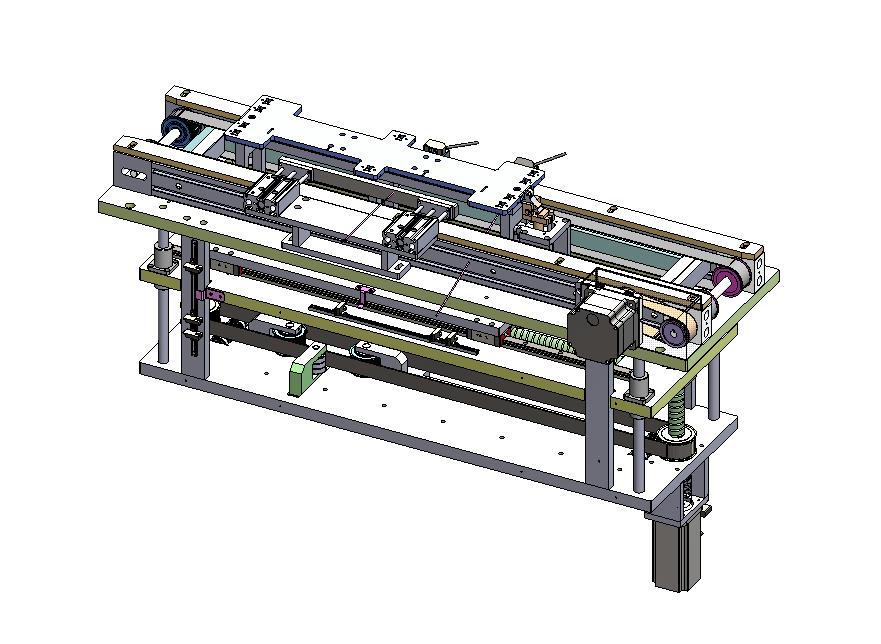

图纸预览图

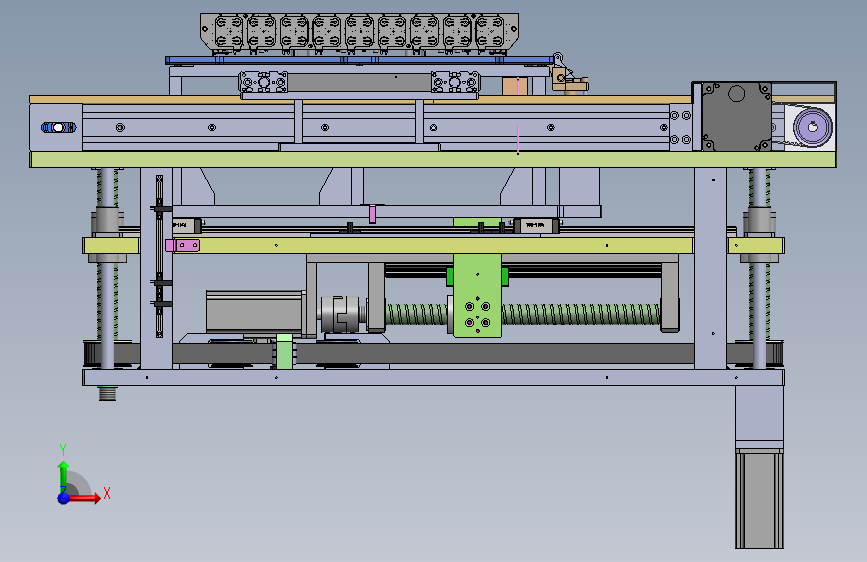

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

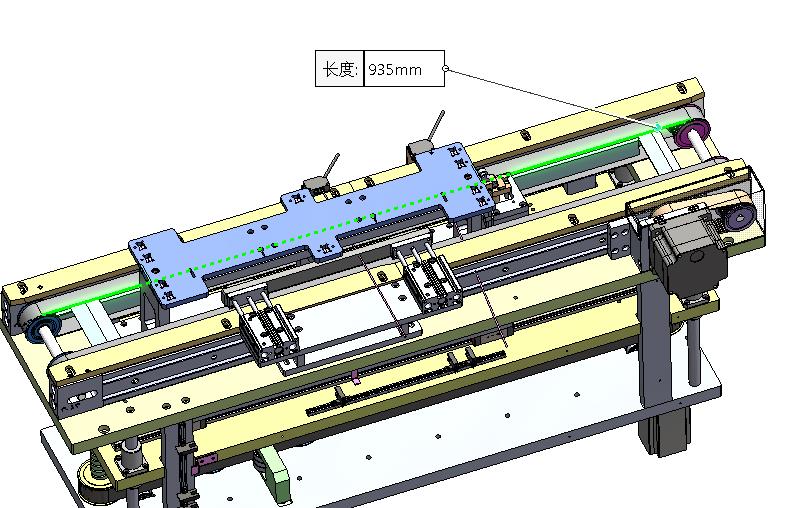

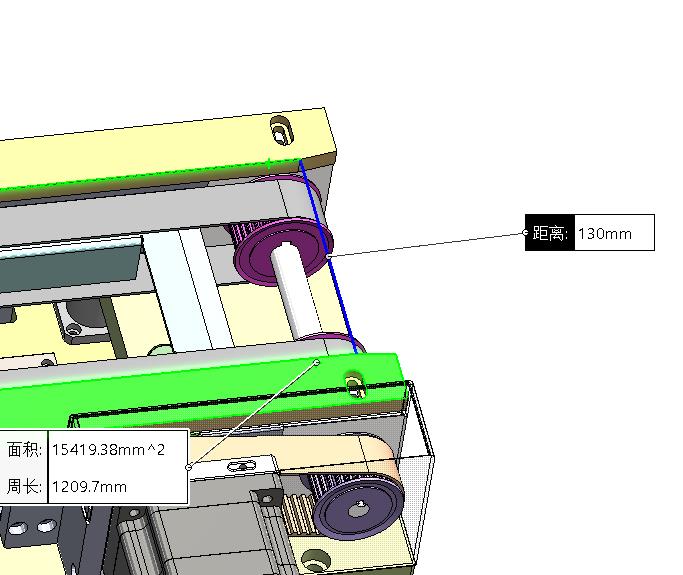

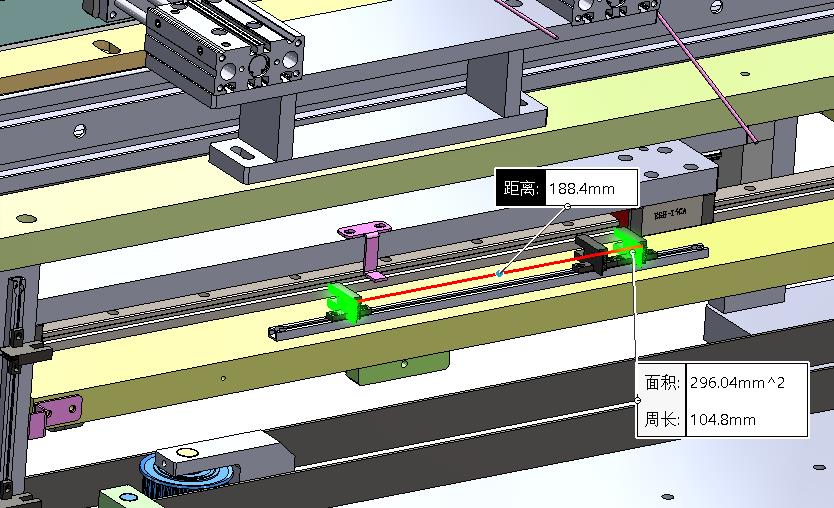

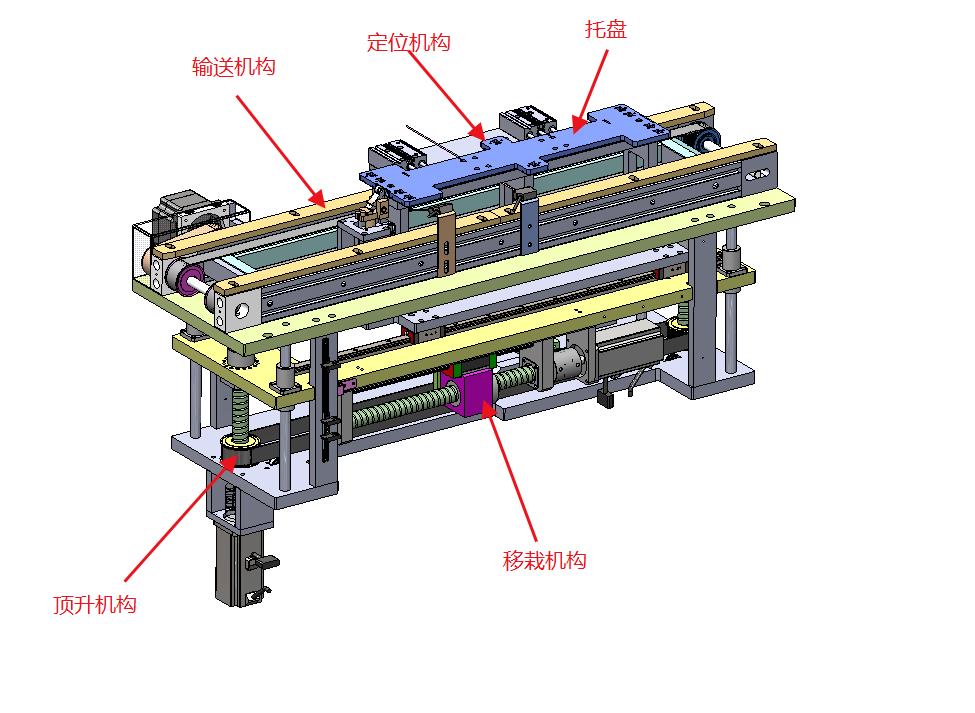

托盘输送顶升移栽一体装置： 顶升装置由伺服+丝杠+直线轴承光轴驱动完成，移栽机构由 伺服+丝杠+导轨驱动完成，输送由皮带输送机完成。 顶升行程116，3210滚珠丝杠 移栽行程188，3210滚珠丝杠 输送有效长度935mm 输送宽度130mm
下载需要180金币
立即下载 收藏
图纸信息
图纸ID ：508104
文件大小：53.22M
所需金币：180
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm
软件版本：SOLIDWORKS 2019
作者
齐畴犹
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 1.sldprt265.50K
2软件图标3 2.sldprt103.79K
3软件图标3 3.sldprt105.80K
4软件图标3 4.sldprt85.38K
5软件图标3 5M同步带.SLDPRT53.87K
6软件图标3 6000ZZ10X26X8.SLDPRT391.48K
7软件图标3 620010X30X9.SLDPRT383.85K
8软件图标3 672光电开关安装座C.SLDPRT86.87K
9软件图标3 86CM35雷赛.SLDPRT322.10K
10软件图标3 DBU01-D44-d14-e14-DC-DD.SLDPRT149.04K
11软件图标3 E3Z-LS61-TB台邦.SLDPRT240.18K
12软件图标3 EE-SX672OMRON.SLDPRT106.67K
13软件图标3 HGH20CA2R340ZACI_滑块（HIWIN）.sldprt524.95K
14软件图标3 HGH20CA2R374ZACI_滑轨（HIWIN）.SLDPRT432.22K
15软件图标4 JX2101001-C2移位.SLDASM1.44M
16软件图标3 MHMF042L1A1400W.SLDPRT294.89K
17软件图标3 SFS2510L374丝杆222.SLDPRT708.08K
18软件图标3 TBI-SFS01610-丝杆法兰.SLDPRT93.10K
19软件图标4 TCL12x40-S0.sldasm310.37K
20软件图标4 ZS001-03-05丝母.SLDASM55.28K
21软件图标3 丝母2510-3.8.SLDPRT162.05K
22软件图标4 中间拍照装配体.SLDASM19.39M
23软件图标3 光电支架.SLDPRT87.69K
24软件图标3 同步带.SLDPRT92.83K
25软件图标3 同步带轮AHTFW30-S5M250-12.SLDPRT480.10K
26软件图标3 同步带轮HTPA30S5M250-A-N15_1.SLDPRT416.66K
27软件图标3 同步带轮HTPA36S5M250-A-N22.SLDPRT450.92K
28软件图标3 同步带轮_HTPA30S5M250-B-N12.7_b.sldprt455.34K
29软件图标4 定位装置.SLDASM226.25K
30软件图标3 导轨EGH15-790.sldprt108.85K
31软件图标4 导轨HGH20-324.SLDASM312.27K
32软件图标3 异形板-001A.SLDPRT266.23K
33软件图标3 异形板-002A.SLDPRT524.87K
34软件图标3 异形板-003A.SLDPRT286.35K
35软件图标3 异形板-004A.SLDPRT106.46K
36软件图标3 异形板-005A.SLDPRT404.11K
37软件图标3 异形板-006A.SLDPRT72.25K
38软件图标3 异形板-008A.SLDPRT129.28K
39软件图标3 异形板-009A.SLDPRT63.55K
40软件图标3 异形板-010A.SLDPRT94.46K
41软件图标3 异形板-011A.SLDPRT119.55K
42软件图标3 异形板-012A.SLDPRT83.32K
43软件图标3 异形板-013A.SLDPRT104.70K
44软件图标3 异形板-014A.SLDPRT67.50K
45软件图标3 异形板-015A.SLDPRT143.76K
46软件图标3 异形板-016A.SLDPRT179.41K
47软件图标3 异形板-019A.SLDPRT225.87K
48软件图标3 异形板-020A.SLDPRT118.01K
49软件图标3 异形板-021A.SLDPRT143.37K
50软件图标3 异形板-022A.SLDPRT67.84K
51软件图标3 异形板-023A.SLDPRT155.22K
52软件图标3 异形板-024A.SLDPRT88.88K
53软件图标3 异形板-025A.SLDPRT128.51K
54软件图标3 异形板-026A.SLDPRT83.49K
55软件图标3 异形板-027A.SLDPRT73.78K
56软件图标3 异形板-028A.SLDPRT123.75K
57软件图标3 异形板-029A.SLDPRT68.61K
58软件图标3 异形板-030A.SLDPRT73.96K
59软件图标3 异形板-031A.SLDPRT134.24K
60软件图标3 异形板-032A.SLDPRT121.49K
61软件图标3 异形板-033A.SLDPRT78.86K
62软件图标3 张紧块.SLDPRT184.05K
63软件图标4 张紧带轮.SLDASM318.04K
64软件图标3 托盘.SLDPRT544.62K
65软件图标4 托盘组件.SLDASM309.41K
66软件图标4 托盘输送顶升移栽一体装置.SLDASM5.49M
67软件图标3 挡板1.SLDPRT96.34K
68软件图标3 挡板2.SLDPRT82.94K
69软件图标3 板-001A.SLDPRT141.78K
70软件图标3 板-002A.SLDPRT102.21K
71软件图标3 板-003A.SLDPRT176.01K
72软件图标3 板-004A.SLDPRT71.05K
73软件图标3 板-005A.SLDPRT206.63K
74软件图标3 板-006A.SLDPRT67.24K
75软件图标3 板-007A.SLDPRT104.88K
76软件图标3 板-009A.SLDPRT98.52K
77软件图标3 板-010A.SLDPRT152.40K
78软件图标3 板-011A.SLDPRT299.25K
79软件图标3 板-012A.SLDPRT128.40K
80软件图标3 板-013A.SLDPRT100.05K
81软件图标3 板-014A.SLDPRT122.97K
82软件图标3 板-015A.SLDPRT95.47K
83软件图标3 板-016A.SLDPRT110.59K
84软件图标3 板-019A.SLDPRT121.68K
85软件图标3 板-020A.SLDPRT68.44K
86软件图标3 滑块EGH15.sldprt595.44K
87软件图标3 滚珠丝杆2510L374.SLDPRT718.32K
88软件图标3 滚珠丝杠2510L374.SLDPRT857.04K
89软件图标4 皮带输送装置.SLDASM1.32M
90软件图标3 直线轴承LMQ11-d16.SLDPRT118.01K
91软件图标4 移栽驱动.SLDASM1.43M
92软件图标4 装配体8-8759-短线DZ01.SLDASM366.34K
93软件图标3 轴承6001ZZDZ01.SLDPRT143.59K
94软件图标3 轴承6233X10X4.SLDPRT141.25K
95软件图标3 轴承690420X37X9.SLDPRT203.03K
96软件图标3 输送皮带.SLDPRT102.10K
97软件图标3 销轴1.SLDPRT82.53K
98软件图标3 阻挡气缸AS1201FPQ-M5-04.SLDPRT87.44K
99软件图标4 阻挡气缸TWH20x15L_0_.sldasm212.35K
100软件图标3 阻挡气缸_TWH-20x15-L-1-G_c.sldprt158.96K
101软件图标3 阻挡气缸_TWH-20x15-L-1-P_r.sldprt150.44K
102软件图标3 阻挡气缸_TWH-qqqqq.SLDPRT91.77K
103软件图标3 隔套2.SLDPRT65.99K
104软件图标4 靠边定位装置.SLDASM381.89K
105软件图标4 顶升移栽装置.SLDASM4.50M
106软件图标3 驱动带轮.SLDPRT383.52K
