单螺杆压缩机结构设计图纸下载,该图纸类型属于机械设备、通用设备图纸,图纸大小21.43M,图纸格式为sldprt,sldasm,dwg,图纸软件为SOLIDWORKS 2012,可供设计参考。

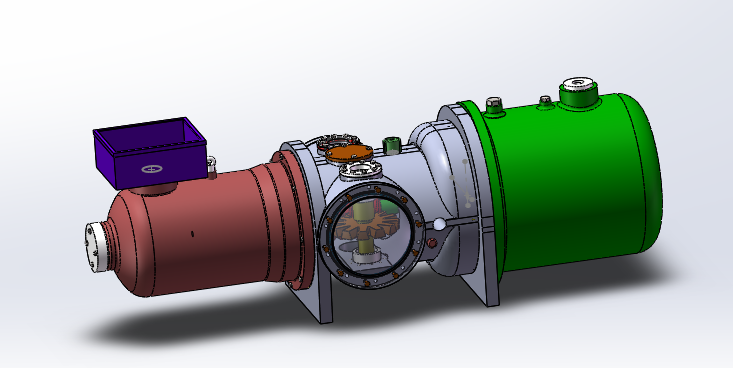

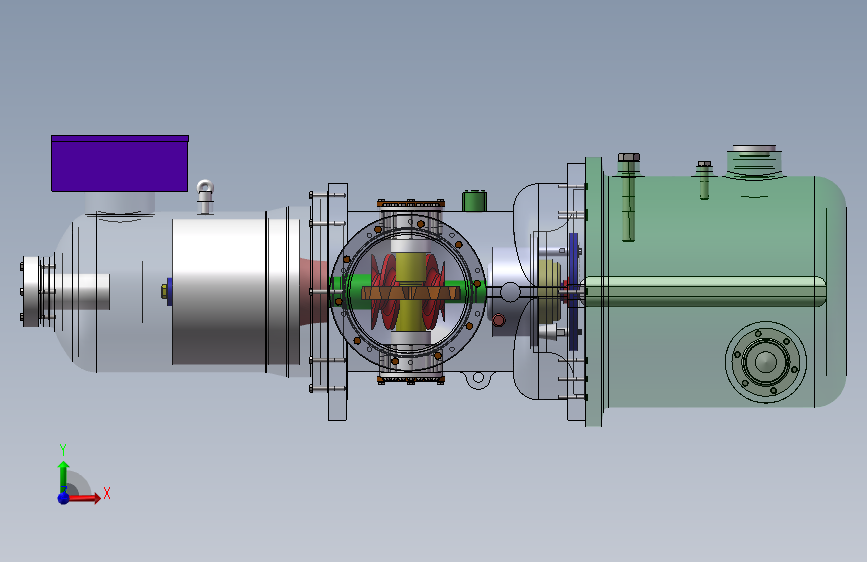

单螺杆压缩机结构设计
图纸描述
单螺杆压缩机结构设计图纸下载,该图纸类型属于机械设备、通用设备图纸,图纸大小21.43M,图纸格式为sldprt,sldasm,dwg,图纸软件为SOLIDWORKS 2012,可供设计参考。
下载需要520金币
立即下载 收藏
图纸信息
作者
SunnyJoker
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  3星轮.SLDPRT | 331.50K |
| 2 | 3星轮轴.SLDPRT | 102.21K |
| 3 | 46.SLDPRT | 84.25K |
| 4 | 48.SLDPRT | 74.66K |
| 5 | 7弹性垫圈.SLDPRT | 65.84K |
| 6 | 9电机座.SLDPRT | 283.46K |
| 7 | GB／T1096-1979普通平键A型12×25.SLDPRT | 105.31K |
| 8 | GB／T1096-1979普通平键A型25×70.SLDPRT | 102.08K |
| 9 | GB／T276-94深沟球轴承6309-2Z.SLDPRT | 541.02K |
| 10 | GB／T297-94圆锥滚子轴承30206.SLDPRT | 273.75K |
| 11 | GB／T5780-2000六角头螺栓C级M12×120.SLDPRT | 139.17K |
| 12 | GB／T5780-2000六角头螺栓C级M16×110.SLDPRT | 145.08K |
| 13 | GB／T5780-2000六角头螺栓C级M24×160.SLDPRT | 142.71K |
| 14 | GB／T5780-2000六角头螺栓C级M6×55.SLDPRT | 124.17K |
| 15 | GB／T5780-2000六角头螺栓C级M8×65.SLDPRT | 138.66K |
| 16 | GB／T5780-2000六角头螺栓C级M8×651.SLDPRT | 139.34K |
| 17 | GB／T5780-2000六角头螺栓C级M8×652.SLDPRT | 133.06K |
| 18 | GB／T5780-2000六角头螺栓C级M8×653.SLDPRT | 136.40K |
| 19 | o型环.SLDPRT | 54.44K |
| 20 | O型环18.SLDPRT | 55.28K |
| 21 | Part1.SLDPRT | 125.77K |
| 22 | part2.SLDPRT | 81.56K |
| 23 | part3.SLDPRT | 72.37K |
| 24 | part4.SLDPRT | 68.52K |
| 25 |  动画仿真.avi | 1.95M |

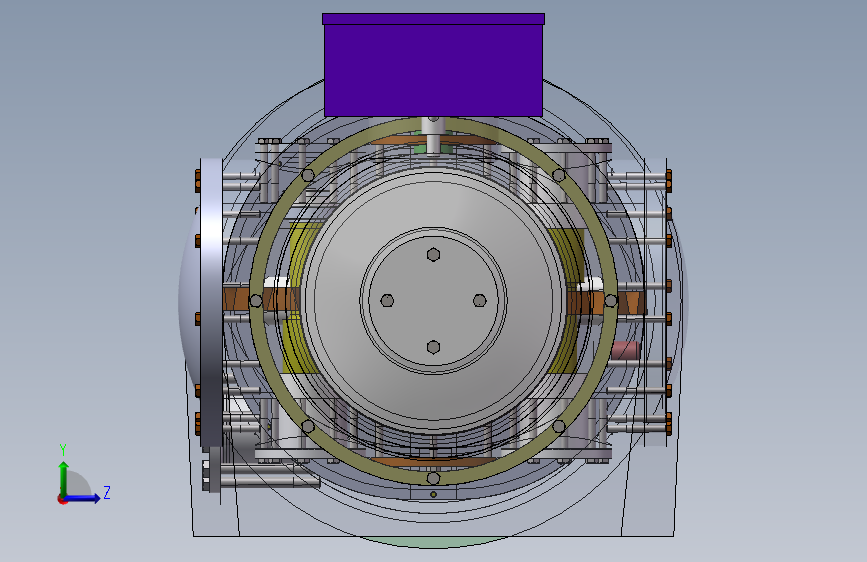

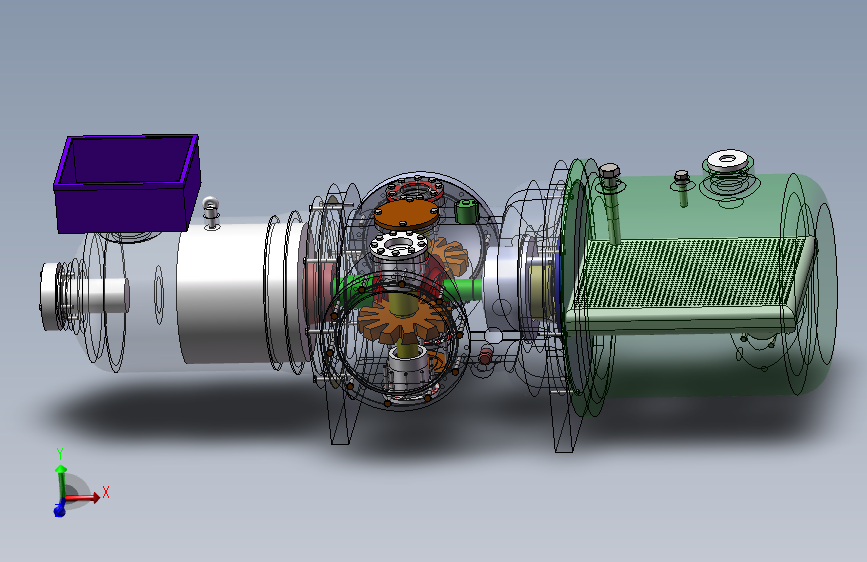

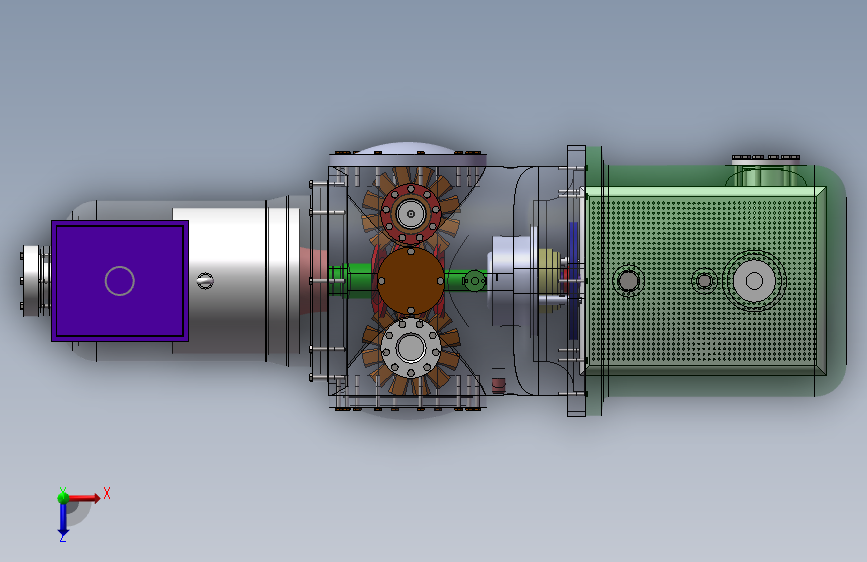

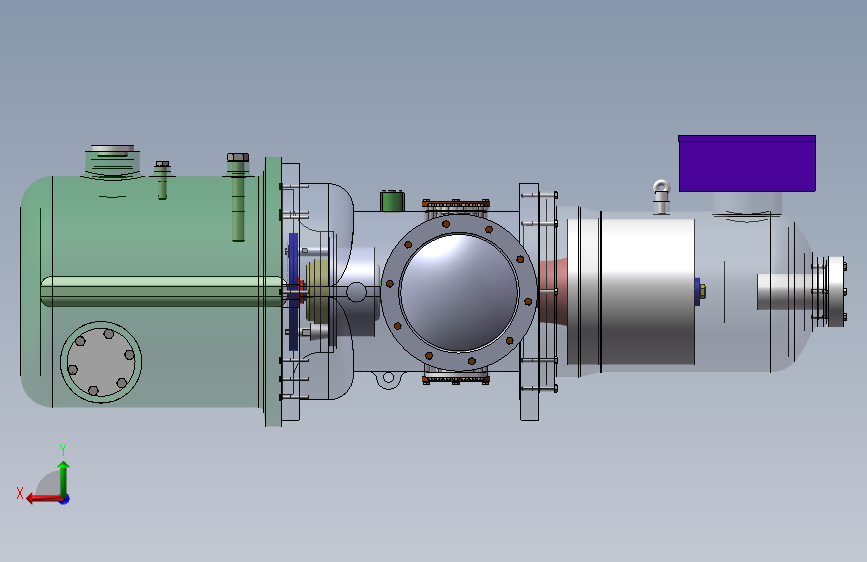

| 26 |  单螺杆压缩机.SLDASM | 3.01M |

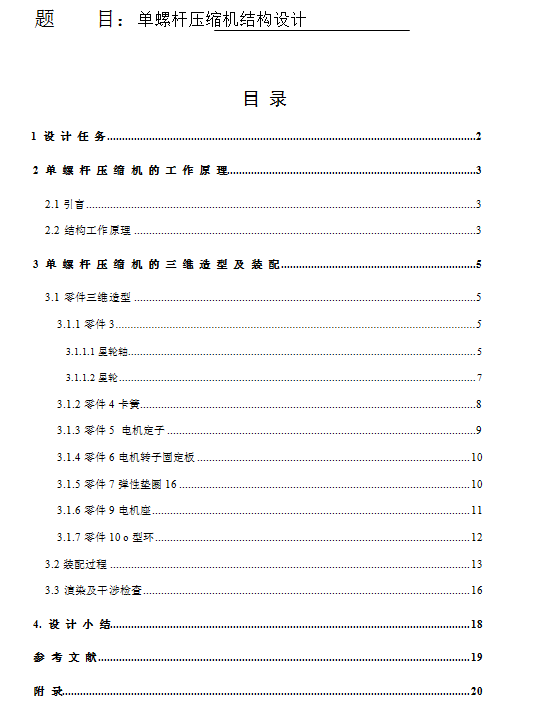

| 27 |  单螺杆压缩机结构设计.docx | 3.12M |
| 28 | 吸气过滤器.SLDPRT | 59.40K |
| 29 | 吸气过滤器垫片.SLDPRT | 58.74K |
| 30 | 堵头.SLDPRT | 95.96K |

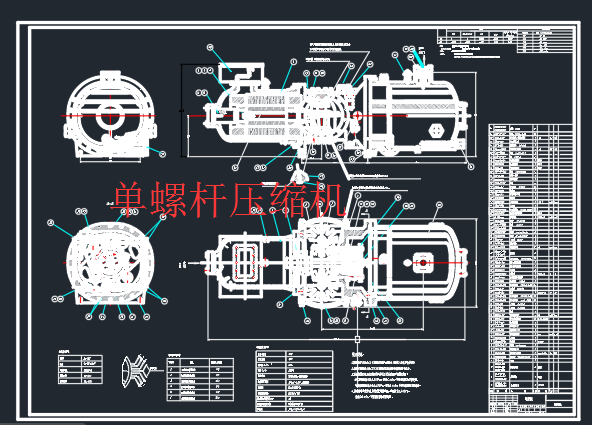

| 31 |  总装配图.dwg | 467.06K |
| 32 | 挡圈.SLDPRT | 67.54K |
| 33 | 新建文本文档.txt | 390B |

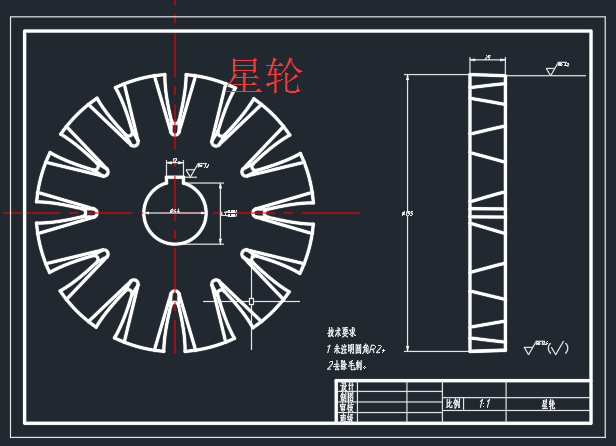

| 34 | 星轮.dwg | 101.75K |
| 35 | 星轮轴.dwg | 75.59K |

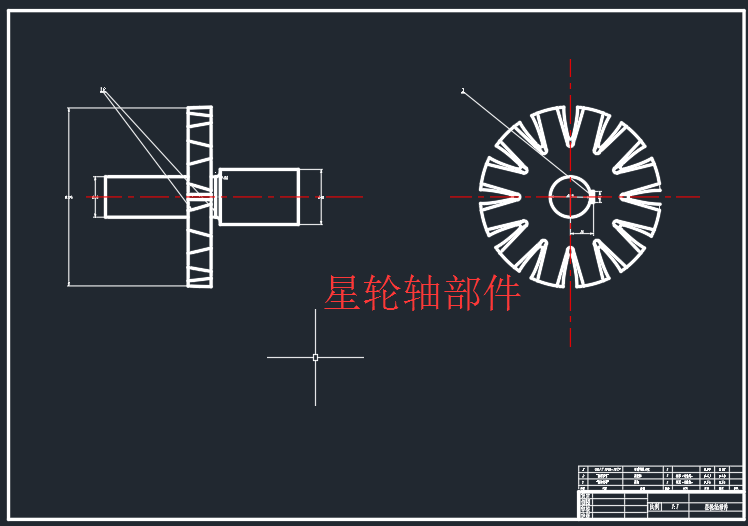

| 36 | 星轮轴部件.dwg | 100.63K |
| 37 | 机壳.SLDPRT | 699.03K |
| 38 | 油分离器.SLDPRT | 2.49M |
| 39 | 油过滤器.SLDASM | 131.16K |
| 40 | 法兰.SLDPRT | 92.57K |
| 41 | 电机定子.dwg | 70.34K |
| 42 | 电机定子.SLDPRT | 57.46K |

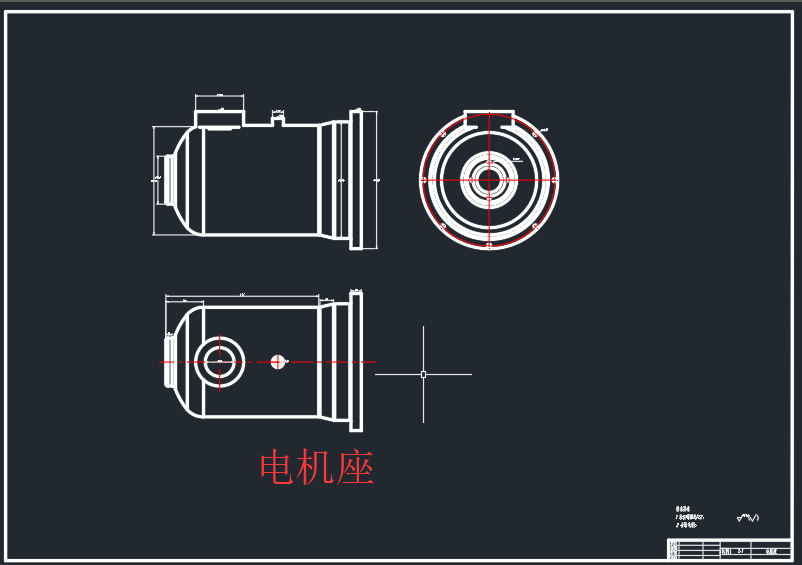

| 43 | 电机座.dwg | 78.81K |
| 44 | 电机端盖.SLDPRT | 75.30K |
| 45 | 电机转子.SLDPRT | 67.78K |
| 46 | 电机转子固定板.SLDPRT | 112.43K |
| 47 | 端盖.SLDPRT | 212.90K |
| 48 | 箱口盖.SLDPRT | 69.81K |
| 49 | 能量控制支架板1.SLDPRT | 63.81K |
| 50 | 能量控制杆乙.SLDPRT | 99.52K |
| 51 | 能量控制杆甲.SLDPRT | 106.76K |
| 52 | 螺杆.SLDPRT | 1.07M |
| 53 | 装配体5.SLDASM | 3.85M |
| 54 | 轴.SLDPRT | 132.24K |
| 55 | 轴承盖.SLDPRT | 114.88K |
| 56 | 过滤箱.SLDPRT | 340.56K |
| 57 | 销.SLDPRT | 128.31K |
| 58 | 锁紧垫圈.SLDPRT | 61.58K |
| 59 | 锁紧螺母.SLDPRT | 94.82K |
| 60 | 隔板.SLDPRT | 49.60K |
| 61 | 零件4.SLDPRT | 66.31K |
