龙门火焰切割机 等离子切割机图纸下载,该图纸类型属于机械设备、加工机械图纸,图纸大小44.09M,图纸格式为sldasm,sldprt,图纸软件为SOLIDWORKS 2012,可供设计参考。

龙门火焰切割机 等离子切割机
首页>图纸库>机械设备>加工机械2024-03-04报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
61

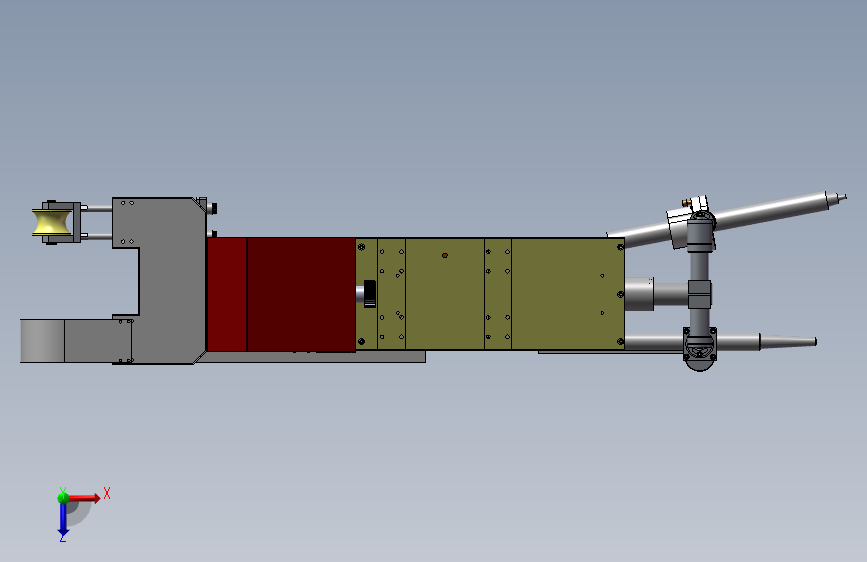

图纸预览图

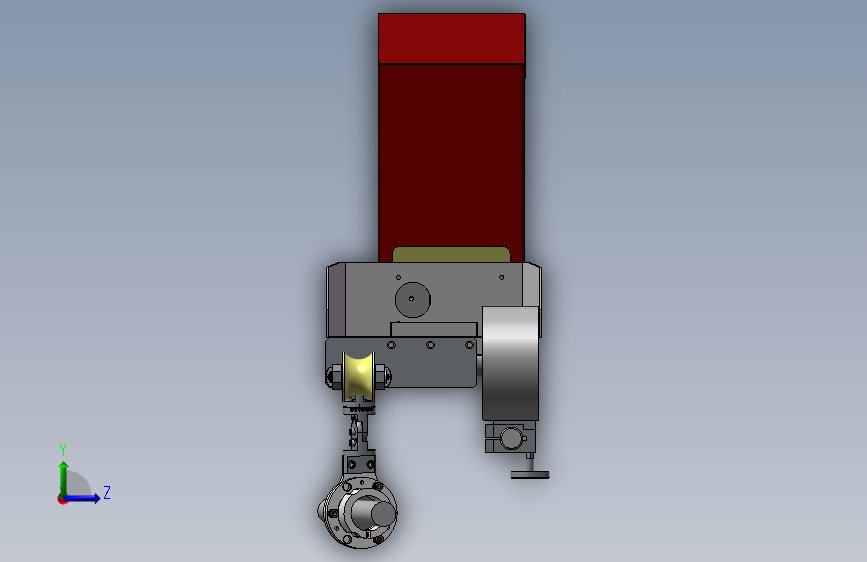

图纸预览图

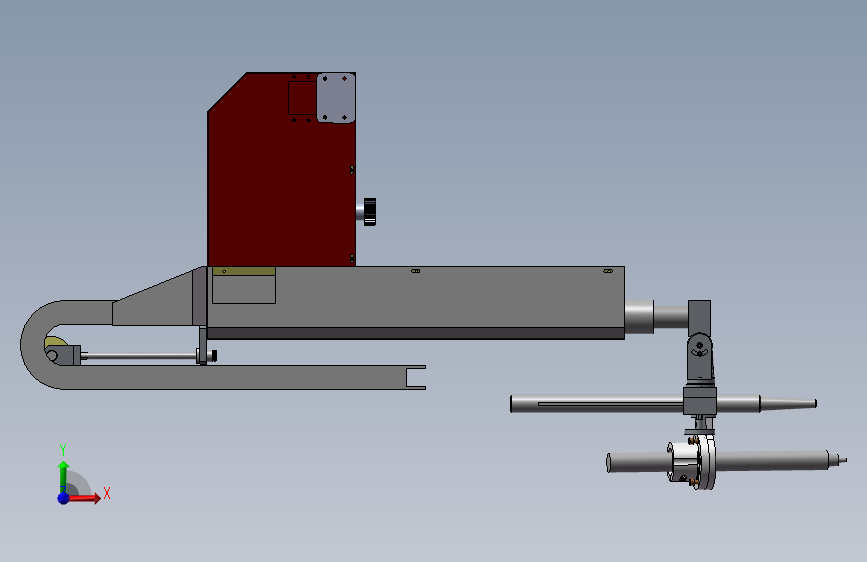

图纸预览图

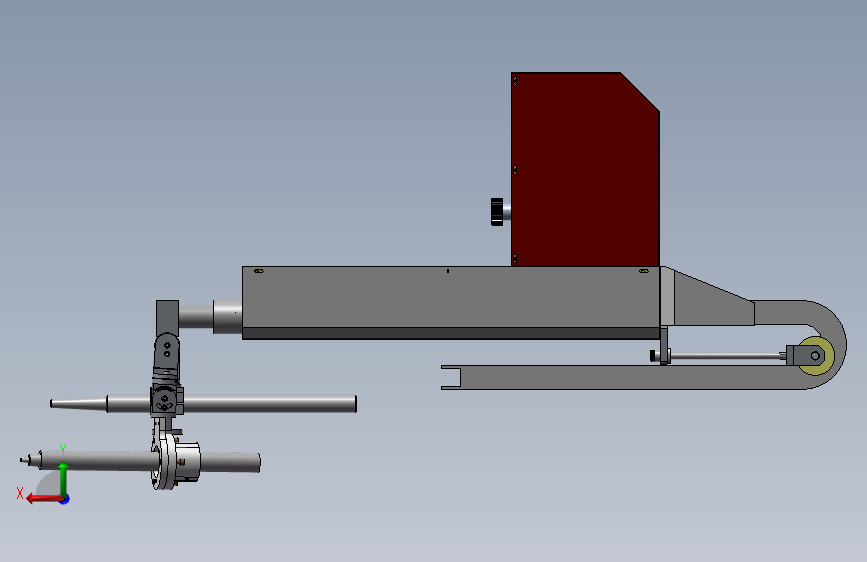

图纸预览图

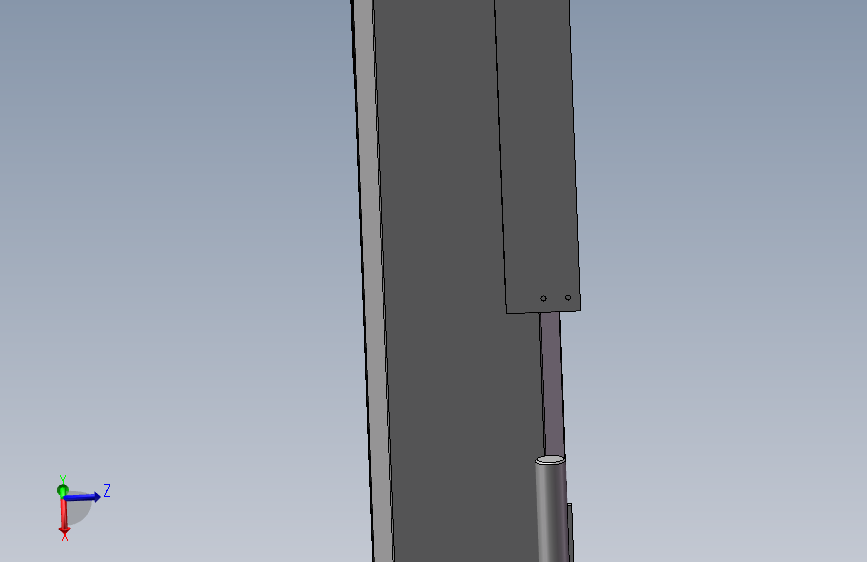

图纸预览图
图纸描述
龙门火焰切割机 等离子切割机图纸下载,该图纸类型属于机械设备、加工机械图纸,图纸大小44.09M,图纸格式为sldasm,sldprt,图纸软件为SOLIDWORKS 2012,可供设计参考。
下载需要100金币
立即下载 收藏
图纸信息
图纸ID ：507940
文件大小：44.09M
所需金币：100
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm,sldprt
软件版本：SOLIDWORKS 2012
作者
蒙马
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 0701-龙门放料架.SLDASM939.00K
2软件图标4 1-标准经济型龙门切割机-总装机.SLDASM4.73M
3软件图标3 395.SLDPRT201.50K
4软件图标4 6305轴承座.SLDASM475.00K
5软件图标3 750.SLDPRT174.00K
6软件图标3 960.SLDPRT174.00K
7软件图标3 circlipsforholes--typeagb.sldprt387.50K
8软件图标3 circlipsforshaft--typealargegb.sldprt811.50K
9软件图标3 deepgrooveballbearingsgb.sldprt2.77M
10软件图标3 hexagonnutsgradecgb.sldprt719.00K
11软件图标3 hexagonsocketheadcapscrewsgb.sldprt1.91M
12软件图标3 hexboltssplitpinhole-finepitch-abgb.sldprt654.50K
13软件图标3 M6塞打螺丝.SLDPRT574.50K
14软件图标3 plainwashers--productgradecgb.sldprt468.50K
15软件图标3 V型轴承.SLDPRT188.00K
16软件图标3 YS-H0021-0116-3940双轴心导轨.SLDPRT814.50K
17软件图标4 YS-Q0088-00新款标准经济型龙门切割机（单火焰头）.SLDASM4.11M
18软件图标4 YS-Q0088-01-001横梁座（左右）.SLDASM464.50K
19软件图标3 YS-Q0088-01-002滚轮轴.SLDPRT263.00K
20软件图标3 YS-Q0088-01-003滚轮.SLDPRT234.50K
21软件图标3 YS-Q0088-01-004开关挡板.SLDPRT491.50K
22软件图标3 YS-Q0088-01-005开关固定板.SLDPRT256.00K
23软件图标3 YS-Q0088-01-006小轴1.SLDPRT235.50K
24软件图标3 YS-Q0088-01-007小轴2.SLDPRT241.50K
25软件图标3 YS-Q0088-01-008固定轴.SLDPRT212.50K
26软件图标3 YS-Q0088-01-009轴承安装块.SLDPRT282.50K
27软件图标3 YS-Q0088-01-010电机固定座.SLDPRT364.50K
28软件图标4 YS-Q0088-01-011电机座固定块.SLDASM172.50K
29软件图标3 YS-Q0088-01-012左右封板.SLDPRT779.00K
30软件图标3 YS-Q0088-01-013垫片.SLDPRT303.00K
31软件图标3 YS-Q0088-01-014销轴.SLDPRT152.00K
32软件图标3 YS-Q0088-01-015长齿轮.SLDPRT692.50K
33软件图标3 YS-Q0088-01-016齿轮压板.SLDPRT263.50K
34软件图标4 YS-Q0088-01横梁座装配（左右）.SLDASM1.70M
35软件图标4 YS-Q0088-02-001横梁.SLDASM493.00K
36软件图标3 YS-Q0088-02-002齿条.SLDPRT1.29M
37软件图标3 YS-Q0088-02-003拖链支架.SLDPRT345.00K
38软件图标3 YS-Q0088-02-004外接气线支架.SLDPRT291.00K
39软件图标4 YS-Q0088-02-005座椅支架.SLDASM218.50K
40软件图标3 YS-Q0088-02-006横梁封箱.SLDPRT1.03M
41软件图标3 YS-Q0088-03-001调高底板.SLDPRT1.26M
42软件图标3 YS-Q0088-03-002下端板.SLDPRT316.00K
43软件图标3 YS-Q0088-03-003电机板.SLDPRT487.00K
44软件图标3 YS-Q0088-03-004筋板.SLDPRT232.50K
45软件图标3 YS-Q0088-03-005电机调节板.SLDPRT332.00K
46软件图标3 YS-Q0088-03-006弹簧压紧件1.SLDPRT188.00K
47软件图标3 YS-Q0088-03-007弹簧压紧件2.SLDPRT234.00K
48软件图标3 YS-Q0088-03-008外罩1.SLDPRT738.00K
49软件图标4 YS-Q0088-03-009外罩2.SLDASM139.00K
50软件图标4 YS-Q0088-03-00龙门机调高器.SLDASM1.11M
51软件图标3 YS-Q0088-03-010固定板.SLDPRT198.50K
52软件图标3 YS-Q0088-03-011拖链固定罩.SLDPRT220.50K
53软件图标3 YS-Q0088-03-012拖链上固定架.SLDPRT414.50K
54软件图标3 YS-Q0088-03-013拖链支架.SLDPRT649.00K
55软件图标3 YS-Q0088-03-014拖链支承板.SLDPRT200.50K
56软件图标3 YS-Q0088-03-015固定夹.SLDPRT343.00K
57软件图标3 YS-Q0088-03-016齿轮.SLDPRT633.00K
58软件图标3 YS-Q0088-03-017双轴心滑块.SLDPRT359.50K
59软件图标3 YS-Q0088-04-001龙门数控系统箱.SLDPRT977.00K
60软件图标3 YS-Q0088-04-002系统箱后封板.SLDPRT885.50K
61软件图标3 YS-Q0088-04-003调高安装板.SLDPRT801.00K
62软件图标3 YS-Q0088-04-004电器箱.SLDPRT1.66M
63软件图标3 YS-Q0088-04-005电器箱封门.SLDPRT782.00K
64软件图标3 YS-Q0088-04-006电器元件固定板.SLDPRT535.00K
65软件图标3 YS-Q0088-04-007气箱架.SLDPRT467.00K
66软件图标4 YS-Q0088-04-00机箱座.SLDASM332.50K
67软件图标4 YS-Q0088-04-00电器箱装配.SLDASM317.00K
68软件图标4 YS-Q0088-04-00龙门控制箱装配SF-2300S.SLDASM364.00K
69软件图标3 YS-Q0088-05-001导轨.SLDPRT996.50K
70软件图标3 YS-Q0088-05-002导轨小垫板.SLDPRT246.00K
71软件图标3 YS-Q0088-05-004料架.SLDPRT1.50M
72软件图标3 YS-Q0088-05-005压板.SLDPRT159.50K
73软件图标3 YS-Q0088-05-006导轨连接杆.SLDPRT220.50K
74软件图标4 YS-Q0088-05-00工字钢导轨装配.SLDASM777.50K
75软件图标3 主梁上封板.SLDPRT1.47M
76软件图标3 主梁下封板.SLDPRT1.12M
77软件图标3 主梁侧封板.SLDPRT1.15M
78软件图标3 主梁后封板.SLDPRT1.07M
79软件图标3 主梁垫板.SLDPRT1.11M
80软件图标3 前后支撑板.SLDPRT141.00K
81软件图标3 压力表.SLDPRT253.50K
82软件图标3 围板03（改）.SLDPRT459.00K
83软件图标3 圆弯管.SLDPRT343.00K
84软件图标3 垫板配件.SLDPRT188.00K
85软件图标3 定位销.SLDPRT131.50K
86软件图标3 导轨安装板-B.SLDPRT1.33M
87软件图标3 导轨连接杠1.SLDPRT206.50K
88软件图标3 工字钢.SLDPRT184.00K
89软件图标3 工字钢20a200×100.SLDPRT298.00K
90软件图标3 弧压自动高度控制器.SLDPRT298.00K
91软件图标3 拖链85×55×2000.SLDPRT154.00K
92软件图标3 支撑杆.SLDPRT463.00K
93软件图标4 数控切割机双轴心滑块装配体.SLDASM257.50K
94软件图标3 料架.SLDPRT444.50K
95软件图标3 料架脚.SLDPRT184.50K
96软件图标3 施耐德60型400W何服电机BCH0602O12A1C.SLDPRT296.00K
97软件图标3 旋转座.SLDPRT343.00K
98软件图标3 机箱底盘.SLDPRT208.50K
99软件图标3 条料.SLDPRT221.50K
100软件图标3 条料2.SLDPRT136.50K
101软件图标3 桥式轻型拖链35×51×R55-800.SLDPRT324.50K
102软件图标3 槽钢架.SLDPRT1.11M
103软件图标3 横梁侧上封板2.SLDPRT511.00K
104软件图标3 横梁侧上封板2（左）.SLDPRT473.00K
105软件图标3 横梁座上封板.SLDPRT520.50K
106软件图标3 横梁座侧上封板.SLDPRT520.00K
107软件图标3 横梁座侧板封板.SLDPRT598.50K
108软件图标3 横梁座右端封板.SLDPRT702.50K
109软件图标3 横梁座右端封板（左）.SLDPRT528.00K
110软件图标3 横梁座垫板.SLDPRT520.00K
111软件图标3 横梁座左端封板.SLDPRT566.00K
112软件图标3 横梁座左端封板（左）.SLDPRT563.50K
113软件图标3 横梁座滚轮轴套.SLDPRT159.00K
114软件图标3 横梁座电机安装板.SLDPRT636.00K
115软件图标4 横梁座装配（左）.SLDASM767.00K
116软件图标3 横梁座轴承安装板.SLDPRT527.50K
117软件图标3 横梁座轴承安装板（左）.SLDPRT470.00K
118软件图标3 横梁座隔板.SLDPRT527.00K
119软件图标3 法兰盘1.SLDPRT243.50K
120软件图标3 法兰盘2.SLDPRT210.50K
121软件图标4 滚轮轴.SLDASM431.00K
122软件图标3 火焰枪.SLDPRT216.50K
123软件图标3 火焰枪夹.SLDPRT401.50K
124软件图标3 火焰枪连接板.SLDPRT287.50K
125软件图标3 电机座固定板底板.SLDPRT406.00K
126软件图标3 电机座固定板支撑块.SLDPRT237.00K
127软件图标4 电机座装配.SLDASM372.50K
128软件图标4 等离子火焰夹持装配.SLDASM509.00K
129软件图标4 等离子防撞夹持装配.SLDASM233.00K
130软件图标3 节进开关.SLDPRT198.00K
131软件图标3 行星齿轮减速机PL60-L2-40-P2-S2-.SLDPRT358.00K
132软件图标4 装配体3.SLDASM167.00K
133软件图标3 角铁.SLDPRT175.00K
134软件图标3 角铁4040×4×150.SLDPRT238.50K
135软件图标3 调压阀.SLDPRT263.50K
136软件图标3 走枪升降模组.SLDPRT293.50K
137软件图标3 连接座-0305.SLDPRT248.50K
138软件图标3 锌合金合页1.SLDPRT260.50K
139软件图标3 锌合金合页2.SLDPRT268.00K
140软件图标3 防撞固定座.SLDPRT585.50K
141软件图标3 防撞夹具.SLDPRT304.00K
142软件图标3 防撞夹具等离子夹持2.SLDPRT546.00K
143软件图标3 零件1.SLDPRT137.50K
144软件图标3 零件3.SLDPRT168.00K
145软件图标3 零件4.SLDPRT165.50K
146软件图标3 高罩上板.SLDPRT149.00K
147软件图标4 龙门放料架装配.SLDASM797.00K
148软件图标3 龙门机座左右封板.SLDPRT454.00K
149软件图标3 龙门机控制面板1.SLDPRT1.17M
150软件图标3 龙门机斯达峰控制器SF-2300S.SLDPRT207.50K
151软件图标4 龙门机调高器.SLDASM10.44M
